xxx Frequenzumrichter und EMV xxx Frequenzumrichter und EMV
- Slides: 24
xxx Frequenzumrichter und EMV
xxx Frequenzumrichter und EMV Ziel: Problematik kennen und Lösungsansätze beherrschen Themen Warum müssen wir das Wissen? 1. Da. Elektrotechnik für Anfänger wir die Installation ausführen, sind wir 2. schlussendlich Frequenzumrichter die Schuldigen, wenn der FU 3. Probleme FU und bereitet. FI (RCD) 4. Massnahmen gegen Ableitströme
Kapitel 1 Elektrotechnik für Anfänger Widerstand + Strom in Abhängigkeit der Frequenz
Kapitel 1 Widerstand + Strom in Abhängigkeit der Frequenz f = XL = I
Kapitel 1 Widerstand + Strom in Abhängigkeit der Frequenz f = Xc = I
Kapitel 1 Widerstand + Strom in Abhängigkeit der Frequenz 6 Xc = 1*10 2π*f*c ε 0* εr *A C = a ε 0 elek. Feldkonstante ε r Dielektrizitätszahl A Plattenfläche a Plattenabstand

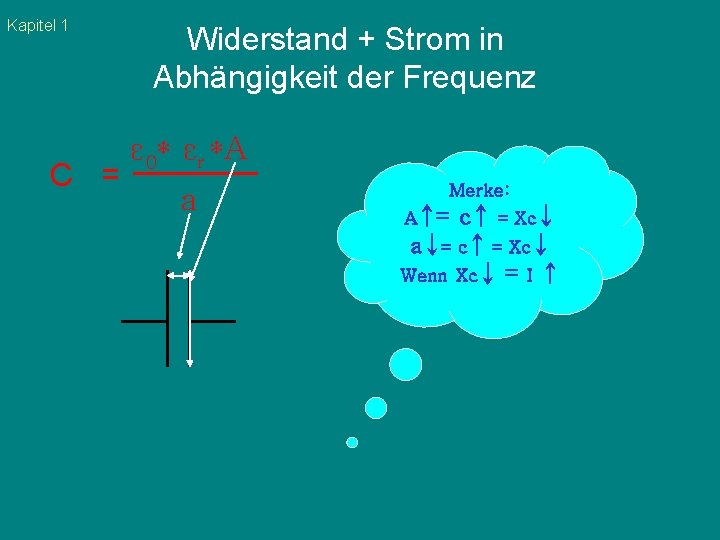

Kapitel 1 C = Widerstand + Strom in Abhängigkeit der Frequenz ε 0* εr *A a Merke: A↑= c↑ = Xc↓ a↓= c↑ = Xc↓ Wenn Xc↓ = I ↑
Kapitel 1 C = Widerstand + Strom in Abhängigkeit der Frequenz ε 0* εr *A a Was hat das mit uns zutun?

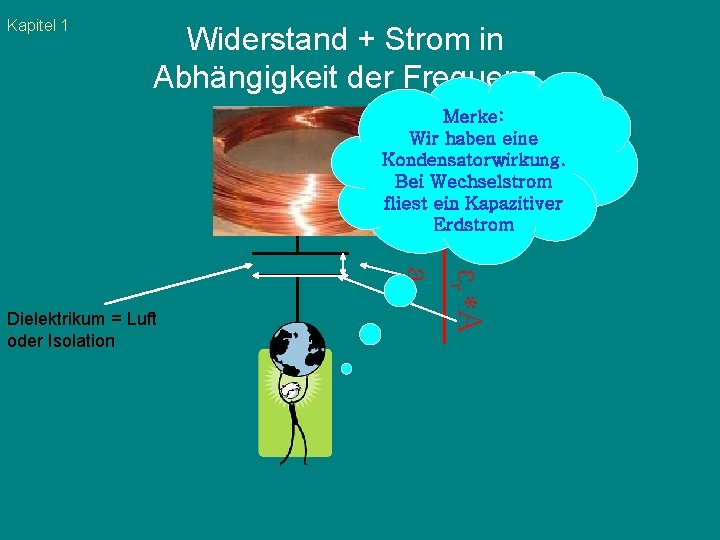

Kapitel 1 Widerstand + Strom in Abhängigkeit der Frequenz C = Merke: Wir haben eine Kondensatorwirkung. Bei Wechselstrom fliest ein Kapazitiver Erdstrom ε 0* εr *A a Dielektrikum = Luft oder Isolation

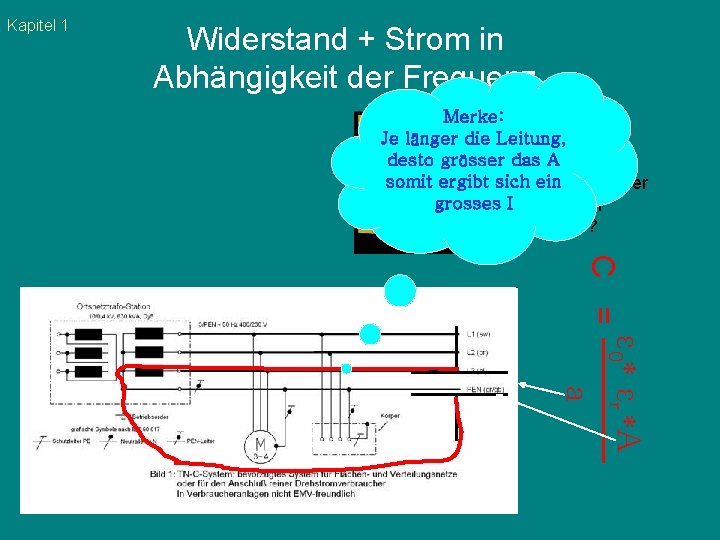

Kapitel 1 Widerstand + Strom in Abhängigkeit der Frequenz Merke: Je länger die Leitung, desto grösser das A somit ergibt sich ein fliesst der Wohin grosses I Kapazitiver Erdstrom? C = ε 0* εr *A a
Kapitel 2 Frequenzumrichter Kapazitiver Erdstrom bei FU
Kapitel 2 Kapazitiver Erdstrom bei FU Hauptstörer ist der WR, mit dem Zwischenkreis als Quelle Somit fast keine Ströme vor dem FU = gute Installation Merke: FU mit gutem Filter löst viele Probleme bevor sie entstehen
Kapitel 2 Kapazitiver Erdstrom bei FU Da leider Filter, weil er Geld kostet, oft nicht eingebaut wird oder von sehr schlechter Qualität ist, kehren die Ströme nicht direkt zum FU zurück. Sondern müssen über Umwege zum FU. Dies ergibt ein schlechtes Netz mit vielen Oberwellen und Störungen. Um dem Problem abzuhelfen, kann man vor dem FU ein Netzfilter einbauen. Diese Variante ist die schlechtere Lösung.
Kapitel 2 Kapazitiver Erdstrom bei FU Es treten vermehrt Ströme vor dem FU auf. Netzfilter
Kapitel 3 FU und FI (RCD) FI löst willkürlich aus
Kapitel 3 FU + FI Wie wir jetzt wissen, treten bei FU kapazitive Ableitströme auf. Falls ein FI eingesetzt wird (Schreinerei) kann es sein, das der FI wegen diesen Strömen auslöst.
Kapitel 3 FU + FI Wie wir jetzt wissen, treten bei FU kapazitive Ableitströme auf. Falls ein FI eingesetzt wird (Schreinerei) kann es sein, das der FI wegen diesen Strömen auslöst. Was kann man tun?
Kapitel 3 FU + FI Installation auf EMV Fehler Prüfen (Siehe Kap. 4). Oft wurde nicht richtig installiert. Unkenntnis Planer, Installateur. Falls alles I. O. ist, gibt es eine Lösung, die vom ESTI genehmigt ist.
Kapitel 3 FU + FI Korrekte Einstellung RCM RCD (FI) wird durch RCM (Differenzialstrommessgerät) ersetzt. Auch Isolationsüberwachung oder Leckstrommessung genannt. Ableitstrom + IN FI IN Einstellung 400 m. A + 300 m. A = 700 m. A Schreinerei 300 m. A 700 m. A Werden die 700 m. A über schritten, muss die Anlage zwingend ausschalten. 400 m. A Ableitstrom
Kapitel 4 Massnahmen gegen Ableitströme EMV korrekte Installation
Kapitel 4 Massnahmen gegen Ableitströme 1. FU nahe beim Motor (siehe Kap. 1) 2. FU mit qualitativ gutem Filter ausrüsten 3. Kabel auf beiden Seiten grossflächig erden. 4. Auch Trasse sind mit dem FU Gehäuse zu verbinden. 5. Für Massenverbindungen grossflächige Bänder verwenden. Skin. Effekt. 6. Gefilterte und ungefilterte Leitungen getrennt führen 7. Kabelkreuzungen vermeiden oder senkrecht kreuzen 8. Geflechtschirme verwenden (keine Folienschirme)
Kapitel 4 Massnahmen gegen Ableitströme Kabeleinführungen
Kapitel 4 Massnahmen gegen Ableitströme Massenverbindungen
Danke fürs Mitdenken
