Xray Tube TaeYoung Park 1 RaeJun Park 2

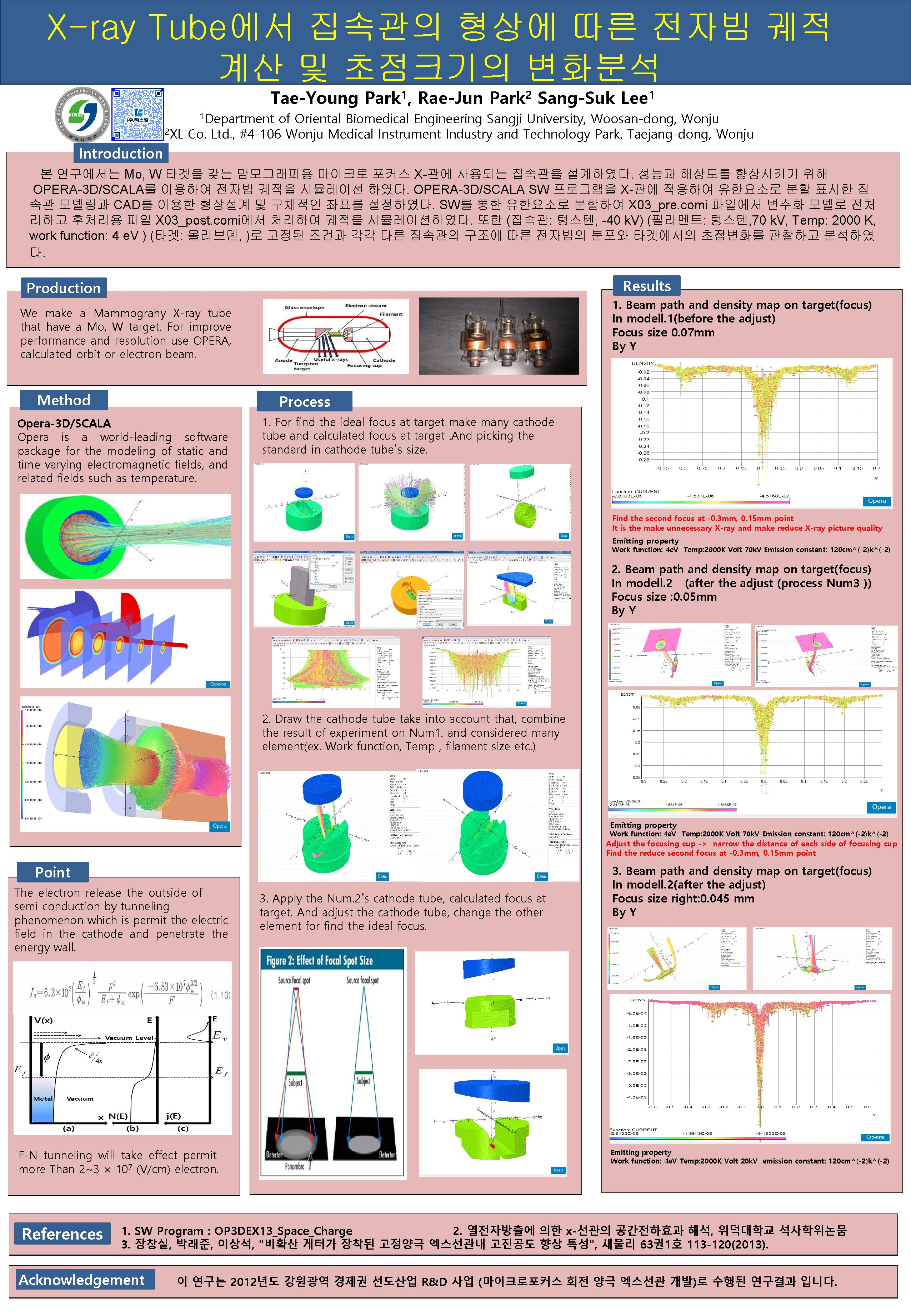

X-ray Tube에서 집속관의 형상에 따른 전자빔 궤적 계산 및 초점크기의 변화분석 Tae-Young Park 1, Rae-Jun Park 2 Sang-Suk Lee 1 1 Department of Oriental Biomedical Engineering Sangji University, Woosan-dong, Wonju 2 XL Co. Ltd. , #4 -106 Wonju Medical Instrument Industry and Technology Park, Taejang-dong, Wonju Introduction 본 연구에서는 Mo, W 타겟을 갖는 맘모그래피용 마이크로 포커스 X-관에 사용되는 집속관을 설계하였다. 성능과 해상도를 향상시키기 위해 OPERA-3 D/SCALA를 이용하여 전자빔 궤적을 시뮬레이션 하였다. OPERA-3 D/SCALA SW 프로그램을 X-관에 적용하여 유한요소로 분할 표시한 집 속관 모델링과 CAD를 이용한 형상설계 및 구체적인 좌표를 설정하였다. SW를 통한 유한요소로 분할하여 X 03_pre. comi 파일에서 변수화 모델로 전처 리하고 후처리용 파일 X 03_post. comi에서 처리하여 궤적을 시뮬레이션하였다. 또한 (집속관: 텅스텐, -40 k. V) (필라멘트: 텅스텐, 70 k. V, Temp: 2000 K, work function: 4 e. V ) (타겟: 몰리브덴, )로 고정된 조건과 각각 다른 집속관의 구조에 따른 전자빔의 분포와 타겟에서의 초점변화를 관찰하고 분석하였 다. Results Production 1. Beam path and density map on target(focus) In modell. 1(before the adjust) Focus size 0. 07 mm By Y We make a Mammograhy X-ray tube that have a Mo, W target. For improve performance and resolution use OPERA, calculated orbit or electron beam. Method Process Opera-3 D/SCALA Opera is a world-leading software package for the modeling of static and time varying electromagnetic fields, and related fields such as temperature. 1. For find the ideal focus at target make many cathode tube and calculated focus at target. And picking the standard in cathode tube’s size. Find the second focus at -0. 3 mm, 0. 15 mm point It is the make unnecessary X-ray and make reduce X-ray picture quality Emitting property Work function: 4 e. V Temp: 2000 K Volt 70 k. V Emission constant: 120 cm^(-2)k^(-2) 2. Beam path and density map on target(focus) In modell. 2 (after the adjust (process Num 3 )) Focus size : 0. 05 mm By Y 2. Draw the cathode tube take into account that, combine the result of experiment on Num 1. and considered many element(ex. Work function, Temp , filament size etc. ) Emitting property Work function: 4 e. V Temp: 2000 K Volt 70 k. V Emission constant: 120 cm^(-2)k^(-2) Adjust the focusing cup -> narrow the distance of each side of focusing cup Find the reduce second focus at -0. 3 mm, 0. 15 mm point Point The electron release the outside of semi conduction by tunneling phenomenon which is permit the electric field in the cathode and penetrate the energy wall. F-N tunneling will take effect permit more Than 2~3 × 107 (V/cm) electron. References 3. Apply the Num. 2’s cathode tube, calculated focus at target. And adjust the cathode tube, change the other element for find the ideal focus. 3. Beam path and density map on target(focus) In modell. 2(after the adjust) Focus size right: 0. 045 mm By Y Emitting property Work function: 4 e. V Temp: 2000 K Volt 20 k. V emission constant: 120 cm^(-2)k^(-2) 1. SW Program : OP 3 DEX 13_Space_Charge 2. 열전자방출에 의한 x-선관의 공간전하효과 해석, 위덕대학교 석사학위논뭄 3. 장창실, 박래준, 이상석, "비확산 게터가 장착된 고정양극 엑스선관내 고진공도 향상 특성", 새물리 63권1호 113 -120(2013). Acknowledgement 이 연구는 2012년도 강원광역 경제권 선도산업 R&D 사업 (마이크로포커스 회전 양극 엑스선관 개발)로 수행된 연구결과 입니다.
