Xray All Sky Monitor ASM 10 Vela 5

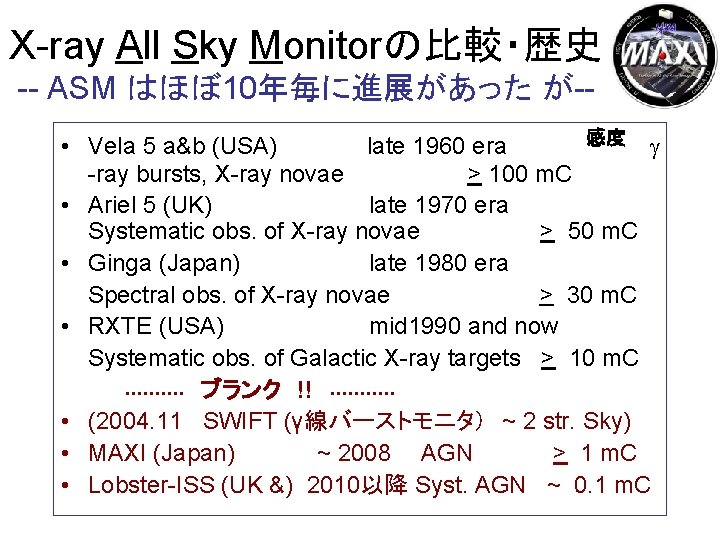

X-ray All Sky Monitorの比較・歴史 -- ASM はほぼ 10年毎に進展があった が-感度 • Vela 5 a&b (USA) late 1960 era g -ray bursts, X-ray novae > 100 m. C • Ariel 5 (UK) late 1970 era 　 Systematic obs. of X-ray novae > 50 m. C • Ginga (Japan) late 1980 era Spectral obs. of X-ray novae > 30 m. C • RXTE (USA) mid 1990 and now Systematic obs. of Galactic X-ray targets > 10 m. C 　　　　・・・・・　ブランク　!!　・・・・・・ • (2004. 11 SWIFT (γ線バーストモニタ）　~ 2 str. Sky) • MAXI (Japan) ~ 2008 AGN > 1 m. C • Lobster-ISS (UK &) 2010以降 Syst. AGN ~ 0. 1 m. C

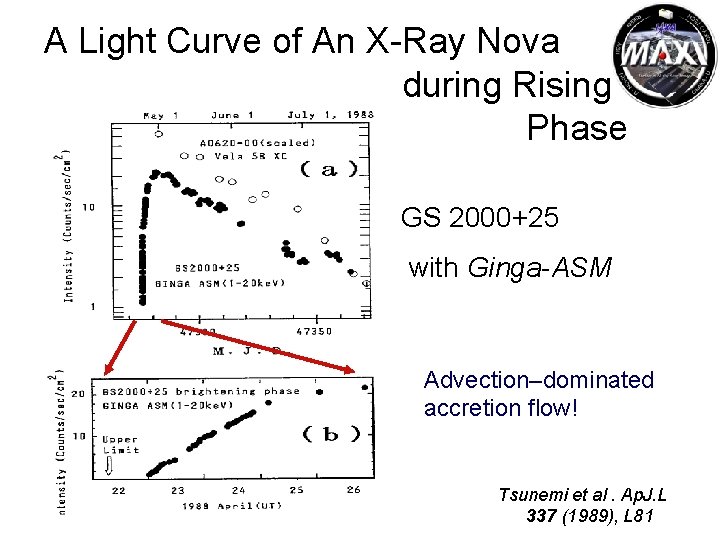

A Light Curve of An X-Ray Nova during Rising Phase GS 2000+25 with Ginga-ASM Advection–dominated accretion flow! Tsunemi et al. Ap. J. L 　　 337 (1989), L 81

R-band X-ray correlation NGC 3514 Smoothed R-band (advanced) sampling inteｒval ~ 4. 3 - 17 d Maoz et al. 2002, AJ 124, 1988

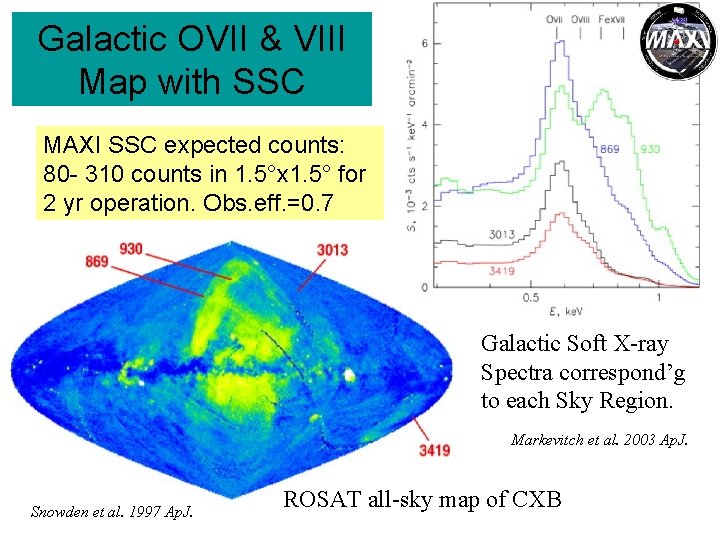

Galactic OVII & VIII Map with SSC MAXI SSC expected counts: 80 - 310 counts in 1. 5°x 1. 5° for 2 yr operation. Obs. eff. =0. 7 Galactic Soft X-ray Spectra correspond’g to each Sky Region. Markevitch et al. 2003 Ap. J. Snowden et al. 1997 Ap. J. ROSAT all-sky map of CXB

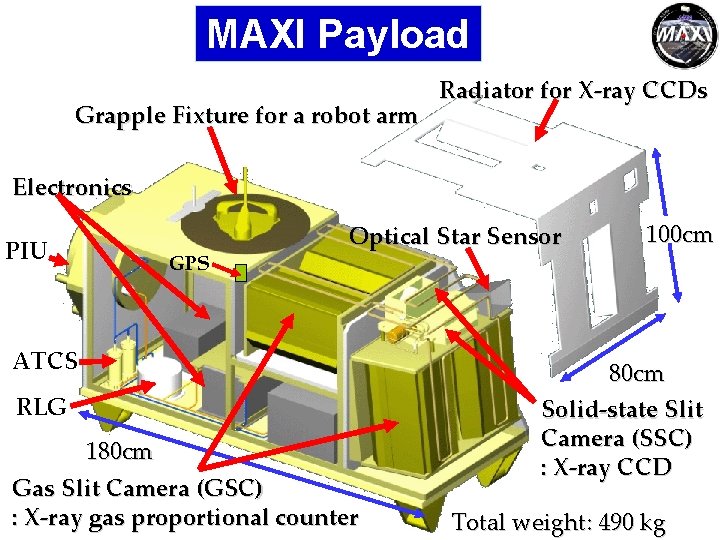

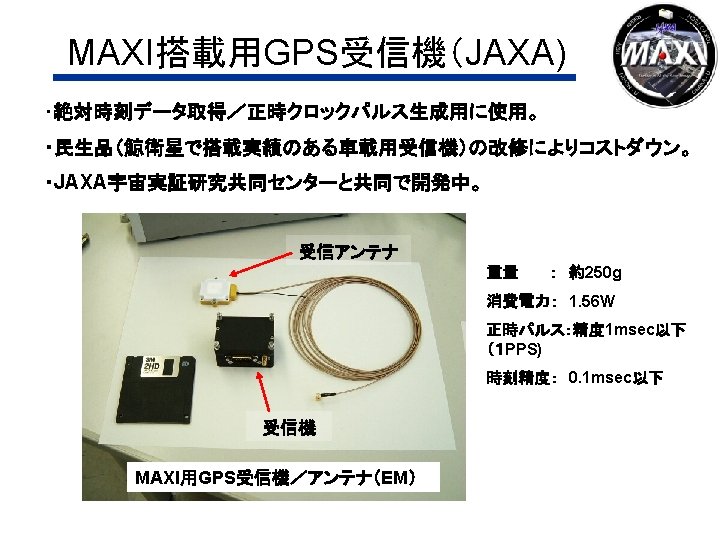

MAXI Payload Grapple Fixture for a robot arm Radiator for X-ray CCDs Electronics PIU GPS Optical Star Sensor ATCS RLG 180 cm Gas Slit Camera (GSC) : X-ray gas proportional counter 100 cm 80 cm Solid-state Slit Camera (SSC) : X-ray CCD Total weight: 490 kg

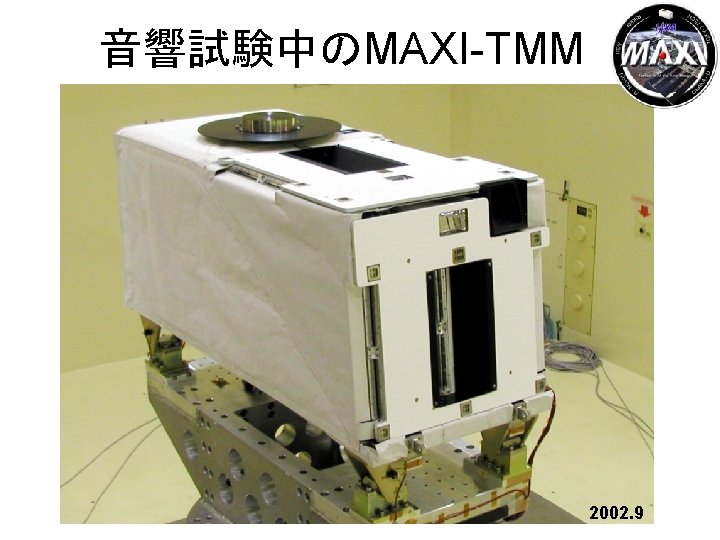

音響試験中のMAXI-TMM 2002. 9

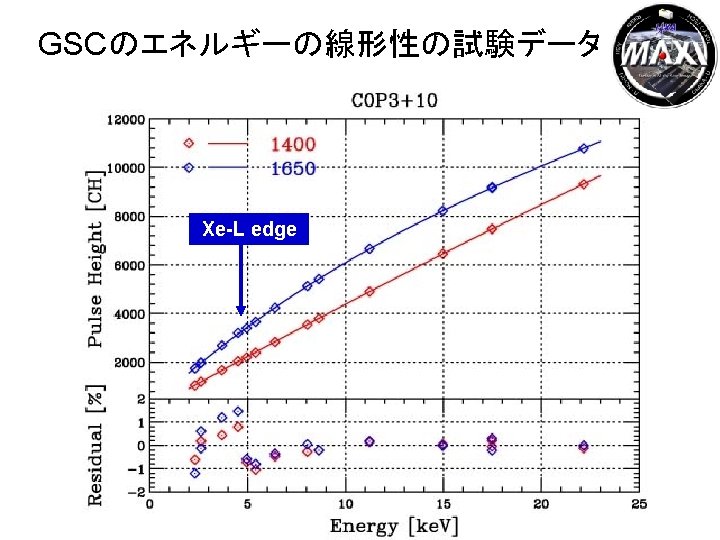

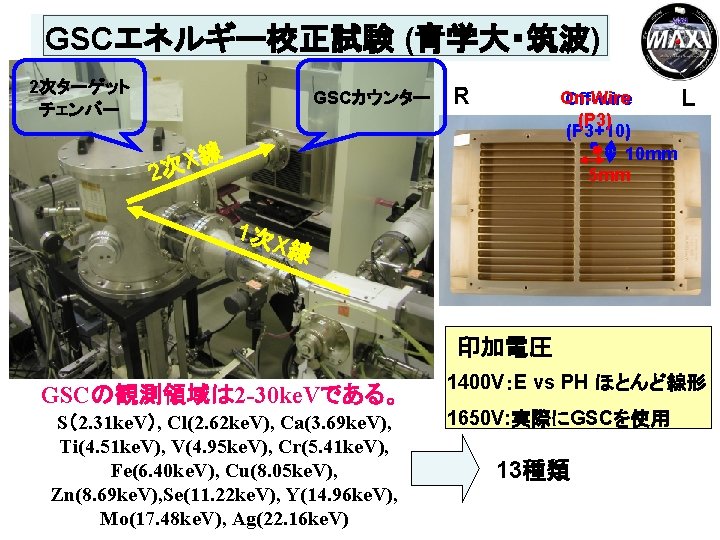

GSCエネルギー校正試験 (青学大・筑波) 2次ターゲット チェンバー　　　　　　 GSCカウンター R On-Wire Off-wire L (P 3) (P 3+10) 10 mm 5 mm X線 次 2 1次 X線 印加電圧 GSCの観測領域は 2 -30 ke. Vである。 S（2. 31 ke. V）, Cl(2. 62 ke. V), Ca(3. 69 ke. V), Ti(4. 51 ke. V), V(4. 95 ke. V), Cr(5. 41 ke. V), Fe(6. 40 ke. V), Cu(8. 05 ke. V), Zn(8. 69 ke. V), Se(11. 22 ke. V), Y(14. 96 ke. V), Mo(17. 48 ke. V), Ag(22. 16 ke. V) 1400 V：E vs PH ほとんど線形 1650 V: 実際にGSCを使用 13種類

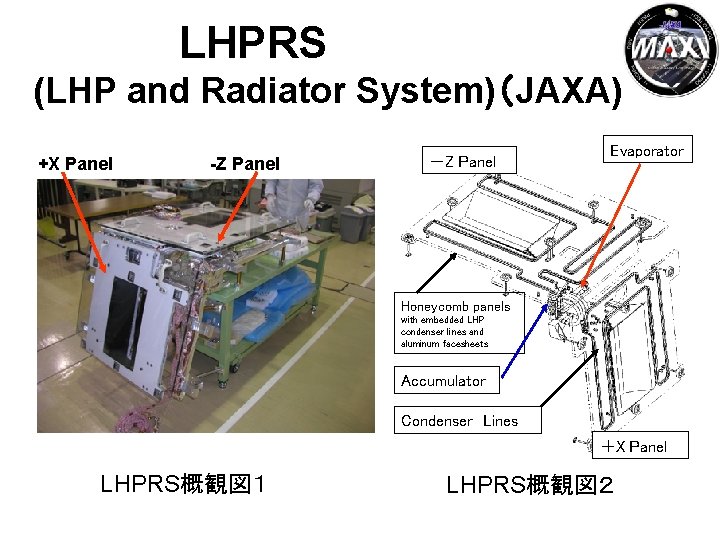

　　　　　LHPRS　　　　　　　 (LHP and Radiator System)（JAXA) +X Panel -Z Panel －Z Panel Evaporator Honeycomb panels with embedded LHP condenser lines and aluminum facesheets Accumulator Condenser　Lines ＋X Panel LHPRS概観図１ LHPRS概観図２

LHP Steady State Performance （JAXA） 目的： – 定常状態におけるLHP動作の確認 • HOT, NOMINAL, COLDの３モード • CCDカメラの温度状態確認 • ラディエータにおける放熱状態確認 Vapor Liquid 0 HOT Case -20 NOMINAL Case -40 -60 COLD Case Temperature [deg C] Vapor Liquid 0 HOT Case -20 NOMINAL Case -40 -60 COLD Case -80 Thermocouple　Positions -Z Radiator +X Radiator
