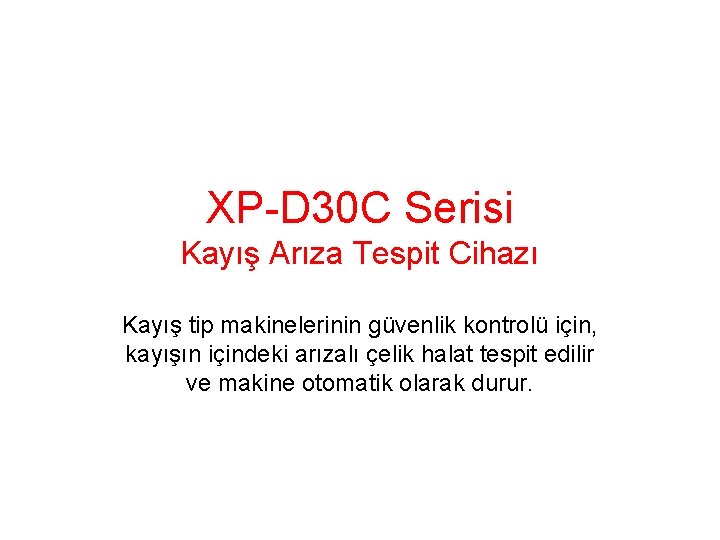

XP-D 30 C Serisi Kayış Arıza Tespit Cihazı Kayış tip makinelerinin güvenlik kontrolü için, kayışın içindeki arızalı çelik halat tespit edilir ve makine otomatik olarak durur.

/ Kayış Arıza Tespit Karşı Ağırlık Kabin Kayış kilidi Duvar Güvenlik devre arayüzü Kayış klemensi Kayış Kablolu monitor tarafı

kayış Test komponentleri Kısa devre bıçak komponentleri • Kayış arıza tespit cihazının kurulumu: 1 - M 6*30 vidasını gevşetin. 2 - Plastik açık yuvaya kayışı takın. Plastik parçayla kayışın bir tarafını paralel tutun. 3 - M 6*30 vidasını sıkın. 4 - Bütün kayışların kurulumu için 1, 2, 3 adımlarını tekrarlayın. 5 - Kısa devre bıçak komponetlerinin kurulumu için 1, 2, 3, 4 adımlarını tekrar edin. 6 - Yukarıdaki adımları bitirdikten sonra; 5, 6 terminalinin bağlantı kutusuna bağlandığını multimetre kullanarak test ediniz. Eğer bağlanmadıysa 5, 6 terminallerinin bağlantısı sağlanana kadar 3. adımı tekrarlayın. 7 - Kablolama şemasına göre, 1, 2 terminal ve 3, 4 terminalini bağlayın. Seri bağlantıdan sonra kayış direnci Güç rölesi Seri bağlantılar için güvenlik devresi Asansör kontrolörü Kontrol: terminal 5 ve 6 bağlanmalı, değilse birer M 6*30 civatası sıkılmalı. Kablolama şeması

XP-D 30 C SERİSİ İçerik: Bağlantı /kısa devre bıçakları , güç röleli bağlantı kutusu Bağlantı / kısa devre bıçakları Güç röleli bağlantı kutusu Kısa devre bıçakları

XP-D 30 C serisi kayış için tam bir izleme/denetleme sistemi sunar. Kısa devre bıçakları + bağlantı/kısa devre bıçakları + güç röleli bağlantı kutusundan oluşur. Çalışma metodu : Giriş AC 220 V güç, DC 24 V’a dönüştür. Bağlantı kutusu güç rölesi için güç sağla, sonra güvenlik devresini bağla. Asansör artık normal olarak çalışabilir. Eğer bir tane çelik halat arızalanırsa ; güç rölesinde elektrik olmaz , güvenlik devresinde bağlantı olmaz ve asansör otomatik olarak stop eder.

Kayış kilidi Kısa devre bıçak komponentleri / Kayış klemensi / Kabin kayış / Kabin kasnağı / Karşı ağırlık NOT : Kumanda panosunun aynı tarafına yakın bir yere test kelepçesini yerleştirmeyi lütfen unutmayın.
