XML e Xtensible Markup Language Benjamin SACLIER MFI

XML e. Xtensible Markup Language Benjamin SACLIER (MFI) Sources : Georges Gardarin, Jean-Pierre Fournier

XML est issu de la Gestion de Documents (GED) Séparation du fond de la forme. Forme = présentation à partir de la structure (style) Fond = structure + données (contenu) Langage à balises encadrement des champs par des balises début et fin Multiples précurseurs dont les plus connues : SGML pour la structuration HTML pour la présentation

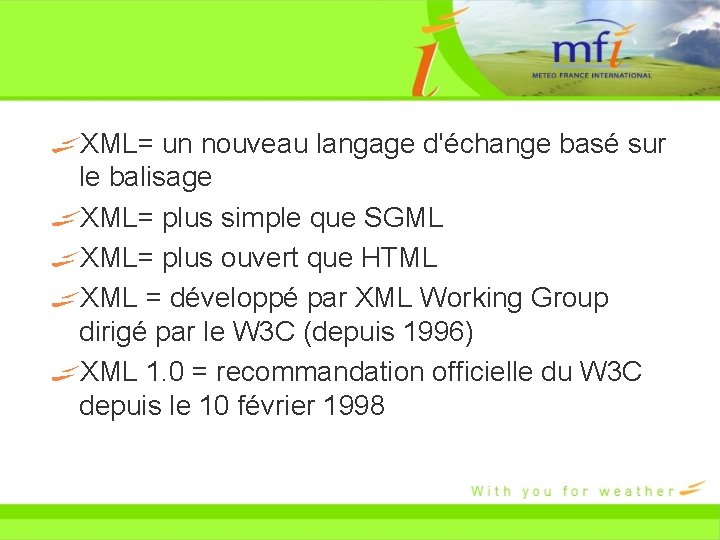

XML= un nouveau langage d'échange basé sur le balisage XML= plus simple que SGML XML= plus ouvert que HTML XML = développé par XML Working Group dirigé par le W 3 C (depuis 1996) XML 1. 0 = recommandation officielle du W 3 C depuis le 10 février 1998

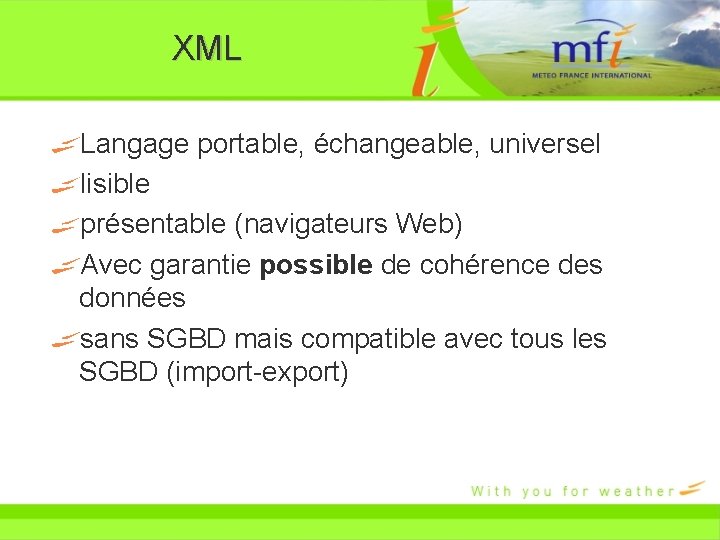

XML Langage portable, échangeable, universel lisible présentable (navigateurs Web) Avec garantie possible de cohérence des données sans SGBD mais compatible avec tous les SGBD (import-export)

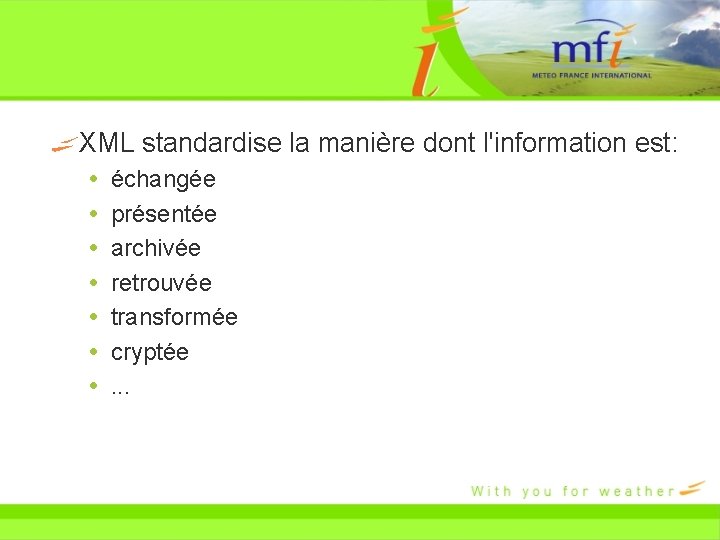

XML standardise la manière dont l'information est: échangée présentée archivée retrouvée transformée cryptée. . .

XML c’est quoi ? un langage de balises, héritier de html, sgml… un métalangage : l’utilisateur définit lui-même ses balises exemple xml : <coucou>Un texte</coucou>

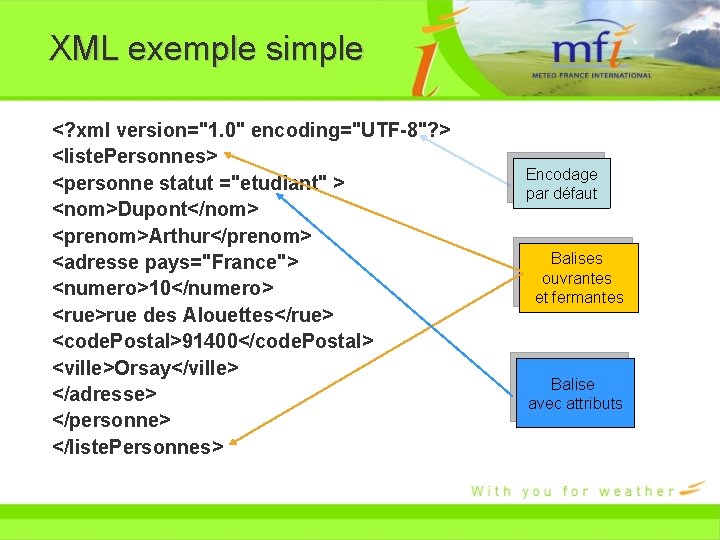

XML exemple simple <? xml version="1. 0" encoding="UTF-8"? > <liste. Personnes> <personne statut ="etudiant" > <nom>Dupont</nom> <prenom>Arthur</prenom> <adresse pays="France"> <numero>10</numero> <rue>rue des Alouettes</rue> <code. Postal>91400</code. Postal> <ville>Orsay</ville> </adresse> </personne> </liste. Personnes> Encodage par défaut Balises ouvrantes et fermantes Balise avec attributs

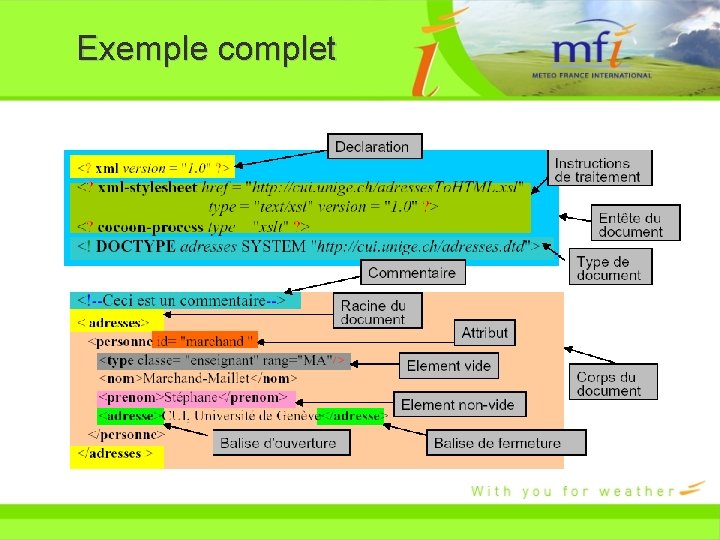

Exemple complet

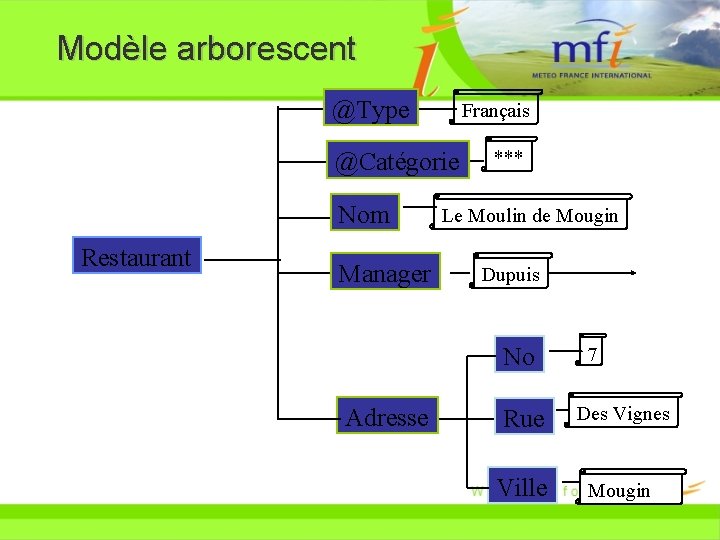

Modèle arborescent @Type Français @Catégorie Nom Restaurant Manager *** Le Moulin de Mougin Dupuis No Adresse 7 Rue Des Vignes Ville Mougin

Au point où nous en sommes : un document XML est identique à un fichier textuel, mais : il est un peu plus portable (indication de l’encodage employé) chaque information est associée à une « étiquette » , sa balise, donc plus facilement identifiable et contrôlable la qualité de sa structure est facile à vérifier pour l’instant, la cohérence de ses informations n’est pas garantie…

Incohérences sémantique Exemple d’un fichier XML de structure correcte avec des incohérences sémantiques: <? xml version="1. 0" encoding="UTF-8"? >  <liste. Personnes> <personne statut="etudiant"> Prénom numérique <nom>Dupont</nom> <prenom>12342</prenom> <numero>10</numero> numéro mal placé, <adresse pays="France"> adresse incomplète… <rue>rue des Alouettes</rue> <code. Postal>Le Guichet</code. Postal> <ville>Orsay</ville> </adresse> </personne> </liste. Personnes>

Contrôle du xml XML n’est vraiment puissant que si la cohérence est contrôlée pour cela, deux technologies au choix: · le DTD • rudimentaire mais suffisant dans la plupart des cas • syntaxe différente · le XML-Schéma • puissant (données plus fortement typées) • syntaxe de style xml DTD ou/et schéma permettent de définir son propre langage basé sur XML Vocabulaire (balises) Grammaire (imbrications) les données de contrôle peuvent être dans le fichier xml lui-même, dans un fichier annexe, sur le Web

DTD Une DTD décrit les balises autorisées dans un document xml, l’ordre dans lequel elles doivent être imbriquées, leurs éventuels attributs, les types des informations qu’elles encapsulent <!ELEMENT liste. Personnes (personne+) > <!ELEMENT personne (nom, prenom? , adresse)> <!ATTLIST personne statut CDATA #REQUIRED > <!ELEMENT nom (#PCDATA) > <!ELEMENT prenom (#PCDATA) > <!ELEMENT adresse (numero? , rue, code. Postal, ville)> <!ATTLIST adresse pays NMTOKENS #IMPLIED> <!ELEMENT numero (#PCDATA) > <!ELEMENT rue (#PCDATA) > <!ELEMENT code. Postal (#PCDATA) > <!ELEMENT ville (#PCDATA) >

Lien xml DTD séparée <? xml version="1. 0" encoding="iso-8859 -1"? > <!DOCTYPE liste. Personnes SYSTEM 'liste. Personnes. dtd' > <liste. Personnes> <personne statut ="etudiant" > <nom>Dupont</nom> <prenom>12342</prenom> <adresse pays="France"> <numero>10</numero> <rue>rue des Alouettes</rue> <code. Postal>Le Guichet</code. Postal> <ville>Orsay</ville> </adresse> </personne> </liste. Personnes>

XML / DTD 1 seul fichier <? xml version="1. 0" encoding="iso-8859 -1" standalone="yes"? > <!DOCTYPE liste. Personnes [ <!ELEMENT liste. Personnes (personne+) > <!ELEMENT personne (nom, prenom? , adresse)> <!ATTLIST personne statut CDATA #REQUIRED > <!ELEMENT nom (#PCDATA) > <!ELEMENT prenom (#PCDATA) > <!ELEMENT adresse (numero? , rue, code. Postal, ville)> <!ATTLIST adresse pays NMTOKENS #IMPLIED> <!ELEMENT numero (#PCDATA) > <!ELEMENT rue (#PCDATA) > <!ELEMENT code. Postal (#PCDATA) > <!ELEMENT ville (#PCDATA) >]> <liste. Personnes> <personne> <statut libellé="etudiant" /> <nom>Dupont</nom> <prenom>12342</prenom> <adresse pays="France"> <numero>10</numero> <rue>rue des Alouettes</rue> <code. Postal>Le Guichet</code. Postal> <ville>Orsay</ville> </adresse> </personne> </liste. Personnes>

Lien DTD web <? xml version="1. 0" encoding="iso-8859 -1" standalone="no"? > <!DO'Ch. Tt. Yt. Pp. E: /l/ilsotcea. Plehrossotn/nleisst. Se. YPSe. Tr. Es. Mo nnes. dtd' > <liste. Personnes> <personne statut ="etudiant" > <nom>Dupont</nom> <prenom>12342</prenom> <adresse pays="France"> <numero>10</numero> <rue>rue des Alouettes</rue> <code. Postal>Le Guichet</code. Postal> <ville>Orsay</ville> </adresse> </personne> </liste. Personnes>

Déclaration d'élément simple <! ELEMENT balise (définition) > Le paramètre définition représente soit un type de donnée prédéfini, soit un élément de données composé, constitué lui même d'éléments Types prédéfinis • ANY : L'élément peut contenir tout type de donnée • EMPTY : L'élément ne contient pas de données spécifiques • #PCDATA : L'élément doit contenir une chaîne de caractère

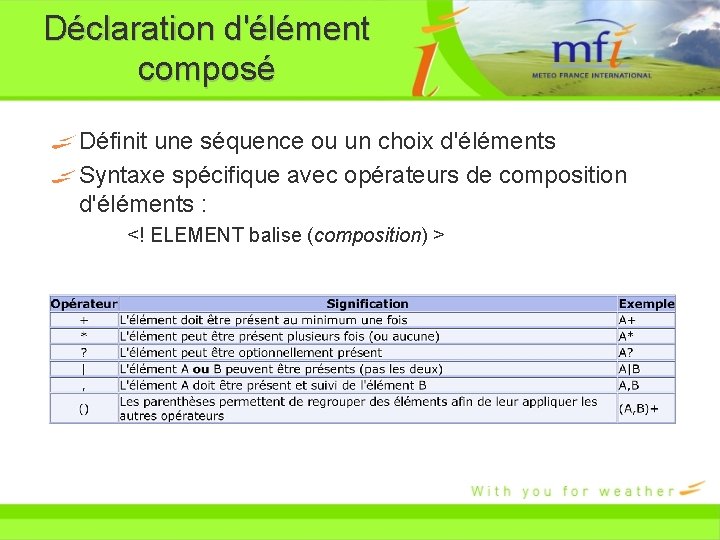

Déclaration d'élément composé Définit une séquence ou un choix d'éléments Syntaxe spécifique avec opérateurs de composition d'éléments : <! ELEMENT balise (composition) >

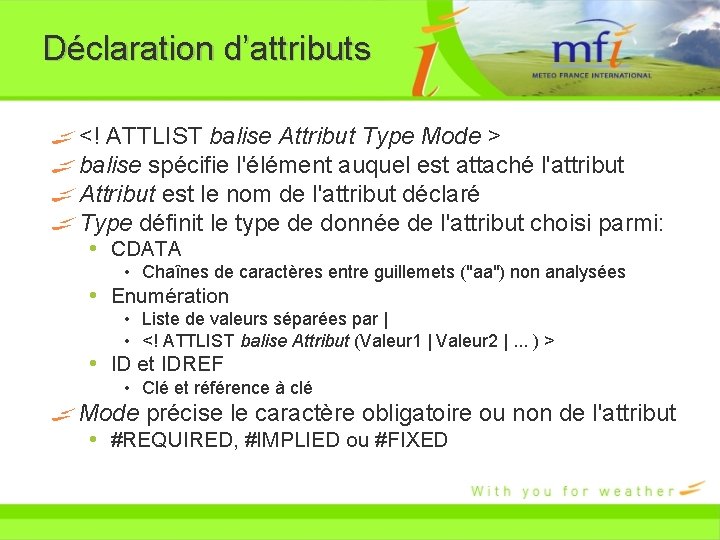

Déclaration d’attributs <! ATTLIST balise Attribut Type Mode > balise spécifie l'élément auquel est attaché l'attribut Attribut est le nom de l'attribut déclaré Type définit le type de donnée de l'attribut choisi parmi: CDATA • Chaînes de caractères entre guillemets ("aa") non analysées Enumération • Liste de valeurs séparées par | • <! ATTLIST balise Attribut (Valeur 1 | Valeur 2 |. . . ) > ID et IDREF • Clé et référence à clé Mode précise le caractère obligatoire ou non de l'attribut #REQUIRED, #IMPLIED ou #FIXED

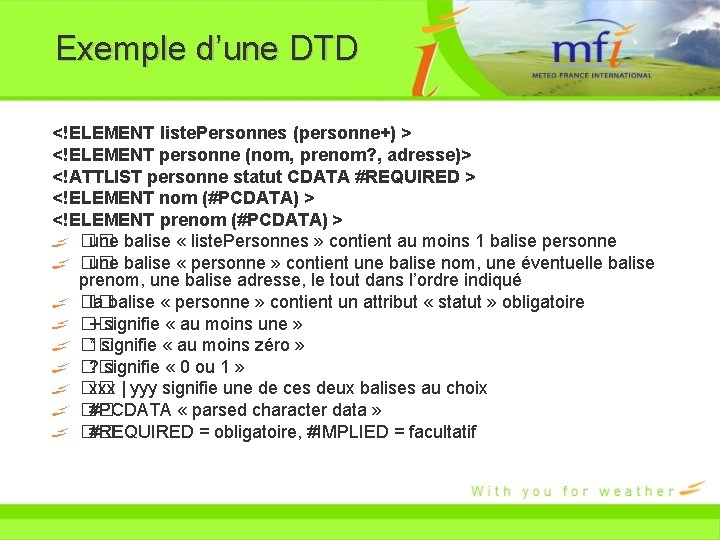

Exemple d’une DTD <!ELEMENT liste. Personnes (personne+) > <!ELEMENT personne (nom, prenom? , adresse)> <!ATTLIST personne statut CDATA #REQUIRED > <!ELEMENT nom (#PCDATA) > <!ELEMENT prenom (#PCDATA) > �� une balise « liste. Personnes » contient au moins 1 balise personne �� une balise « personne » contient une balise nom, une éventuelle balise prenom, une balise adresse, le tout dans l’ordre indiqué �� la balise « personne » contient un attribut « statut » obligatoire �� + signifie « au moins une » �� * signifie « au moins zéro » �� ? signifie « 0 ou 1 » �� xxx | yyy signifie une de ces deux balises au choix �� #PCDATA « parsed character data » �� #REQUIRED = obligatoire, #IMPLIED = facultatif

XML Schéma Limite des DTD Description limitée dans des documents structurés • Problème de typage (PCDATA) Exprimé dans un langage autre que XML • Pas les mêmes parseurs Objectif de XML Schéma Amélioration du typage Amélioration de la structure • Nombre borné d’éléments inclus … Remplace de plus en plus la DTD car exprimé en syntaxe XML et extensible

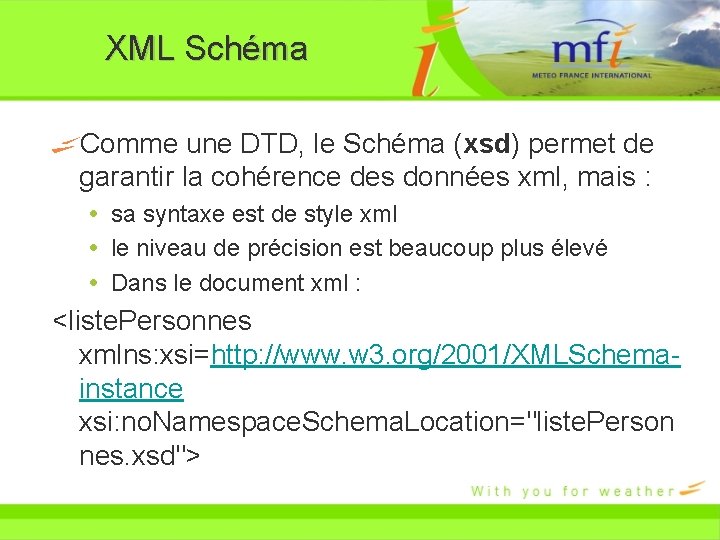

XML Schéma Comme une DTD, le Schéma (xsd) permet de garantir la cohérence des données xml, mais : sa syntaxe est de style xml le niveau de précision est beaucoup plus élevé Dans le document xml : <liste. Personnes xmlns: xsi=http: //www. w 3. org/2001/XMLSchemainstance xsi: no. Namespace. Schema. Location="liste. Person nes. xsd">

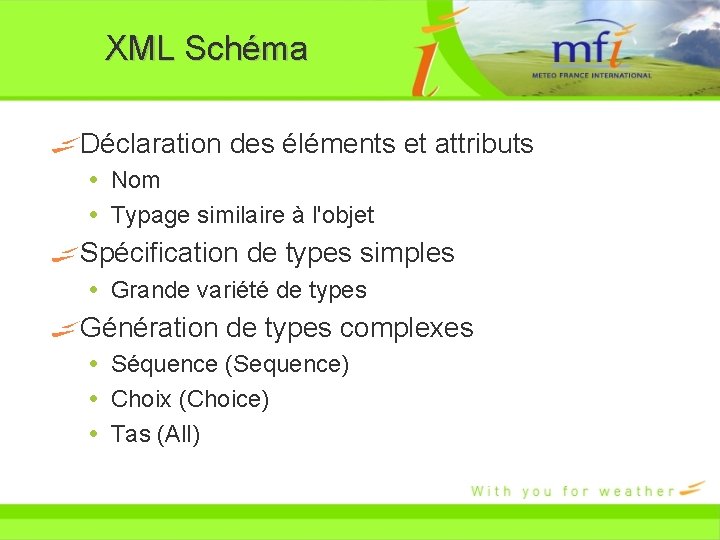

XML Schéma Déclaration des éléments et attributs Nom Typage similaire à l'objet Spécification de types simples Grande variété de types Génération de types complexes Séquence (Sequence) Choix (Choice) Tas (All)

Les types simples string Confirm this is electric byte -1, 126 hex. Binary 0 FB 7 boolean true, false 1, 0 time 13: 20: 00. 000, 13: 20: 00. 000 -05: 00 date. Time 1999 -05 -31 T 13: 20: 00. 000 -05: 00 duration P 1 Y 2 M 3 DT 10 H 30 M 12. 3 S float -INF, -1 E 4, -0, 0, 12. 78 E-2, 12, INF, Na. N integer -126789, -1, 0, 1, 126789 positive. Integer 1, 126789 negative. Integer -126789, -1 non. Negative. Integer 0, 1, 126789 non. Positive. Integer -126789, -1, 0 int -1, 126789675 unsigned. Int 0, 1267896754 any. URI http: //www. example. com/,

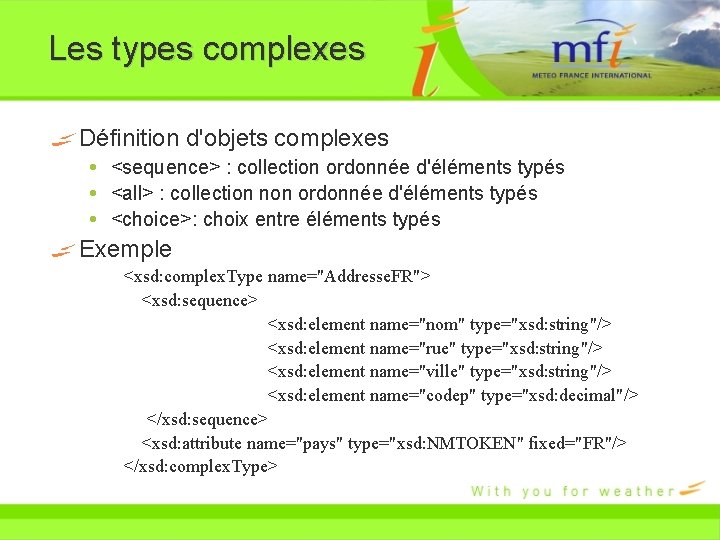

Les types complexes Définition d'objets complexes <sequence> : collection ordonnée d'éléments typés <all> : collection non ordonnée d'éléments typés <choice>: choix entre éléments typés Exemple <xsd: complex. Type name="Addresse. FR"> <xsd: sequence> <xsd: element name="nom" type="xsd: string"/> <xsd: element name="rue" type="xsd: string"/> <xsd: element name="ville" type="xsd: string"/> <xsd: element name="codep" type="xsd: decimal"/> </xsd: sequence> <xsd: attribute name="pays" type="xsd: NMTOKEN" fixed="FR"/> </xsd: complex. Type>

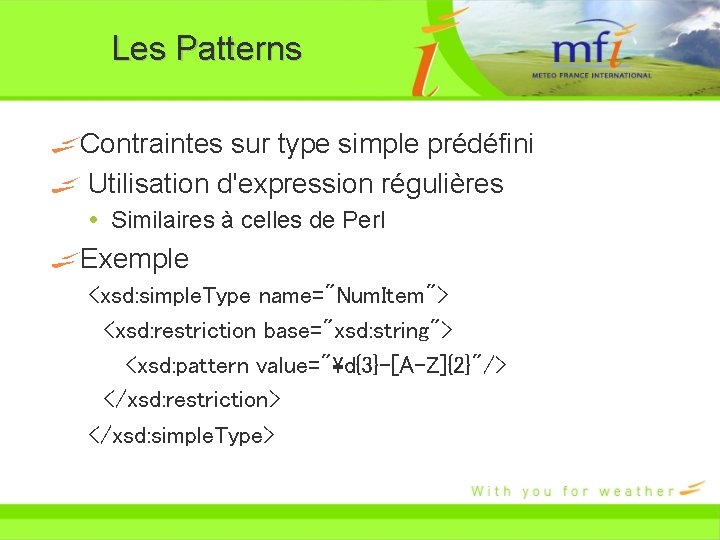

Les Patterns Contraintes sur type simple prédéfini Utilisation d'expression régulières Similaires à celles de Perl Exemple <xsd: simple. Type name="Num. Item"> <xsd: restriction base="xsd: string"> <xsd: pattern value="d{3}-[A-Z]{2}"/> </xsd: restriction> </xsd: simple. Type>

XML Schema: exemple (1) <xsd: schema xmlns: xsd="http: //www. w 3. org/1999/XMLSchema"> <xsd: element name="commande" type="Commande. Type"/> <xsd: element name="commentaire" type="xsd: string"/> <xsd: complex. Type name="Commande. Type"> <xsd: sequence> <xsd: element name="livrer" type="Adresse"/> <xsd: element name="facturer" type="Adresse"/> <xsd: element ref="commentaire" min. Occurs="0"/> <xsd: element name="produits" type="Produit. Type"/> </xsd: sequence> <xsd: attribute name="date_com" type="xsd: date"/> </xsd: complex. Type>

XML Schema : exemple (2) <xsd: complex. Type name="Produit. Type"> <xsd: sequence> <xsd: element name="produit" min. Occurs="0" max. Occurs="unbounded"> <xsd: complex. Type> <xsd: sequence> <xsd: element name="nom_prod" type="xsd: string"/> <xsd: element name="quantite"> <xsd: simple. Type> <xsd: restriction base="xsd: positive. Integer"> <xsd: max. Exclusive value="100"/> </xsd: restriction> </xsd: simple. Type> </xsd: element> <xsd: element name="prix" type="xsd: decimal"/> <xsd: element ref="commentaire" min. Occurs="0"/> <xsd: element name="date_livraison" type="xsd: date" min. Occurs="0"/> </xsd: sequence> <xsd: attribute name="num_prod" type="xsd: positive. Integer" use="required"/> </xsd: complex. Type> </xsd: element> </xsd: sequence> </xsd: complex. Type> </xsd: schema>

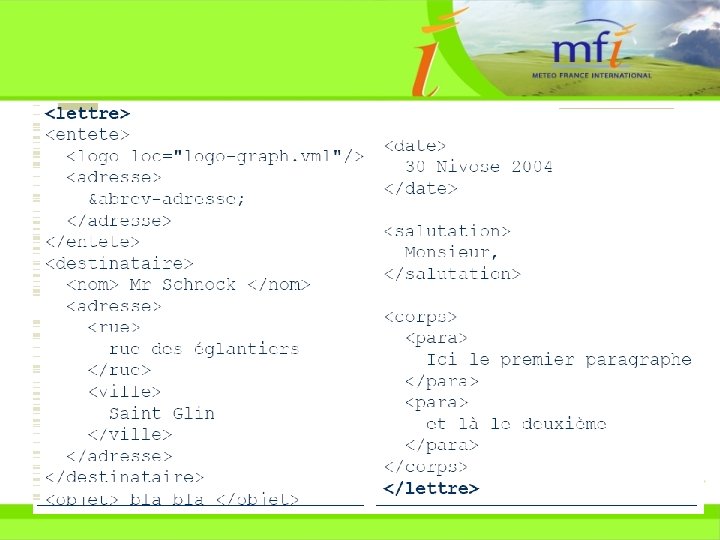

Feuille de style

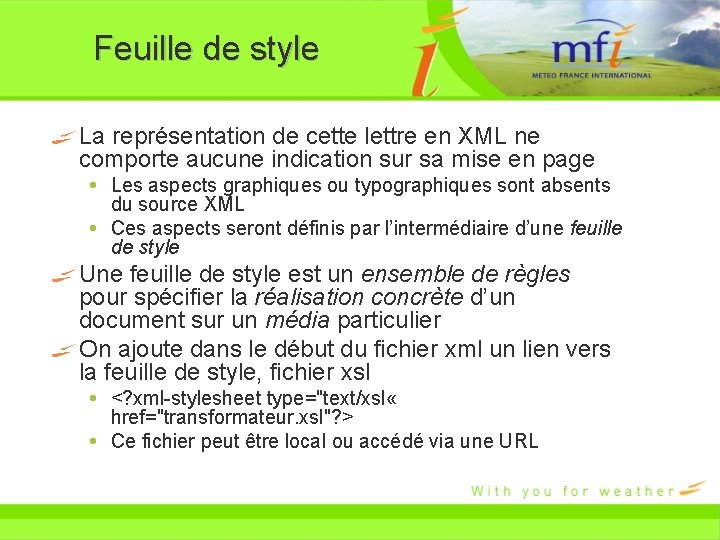

Feuille de style La représentation de cette lettre en XML ne comporte aucune indication sur sa mise en page Les aspects graphiques ou typographiques sont absents du source XML Ces aspects seront définis par l’intermédiaire d’une feuille de style Une feuille de style est un ensemble de règles pour spécifier la réalisation concrète d’un document sur un média particulier On ajoute dans le début du fichier xml un lien vers la feuille de style, fichier xsl <? xml-stylesheet type="text/xsl « href="transformateur. xsl"? > Ce fichier peut être local ou accédé via une URL

Conception de DTD/Schéma Possible à partir d’une modélisation ULM

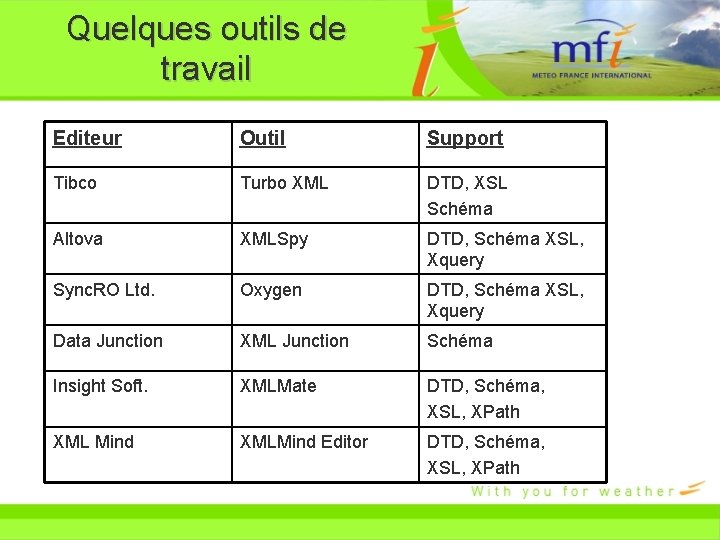

Quelques outils de travail Editeur Outil Support Tibco Turbo XML DTD, XSL Schéma Altova XMLSpy DTD, Schéma XSL, Xquery Sync. RO Ltd. Oxygen DTD, Schéma XSL, Xquery Data Junction XML Junction Schéma Insight Soft. XMLMate DTD, Schéma, XSL, XPath XML Mind XMLMind Editor DTD, Schéma, XSL, XPath

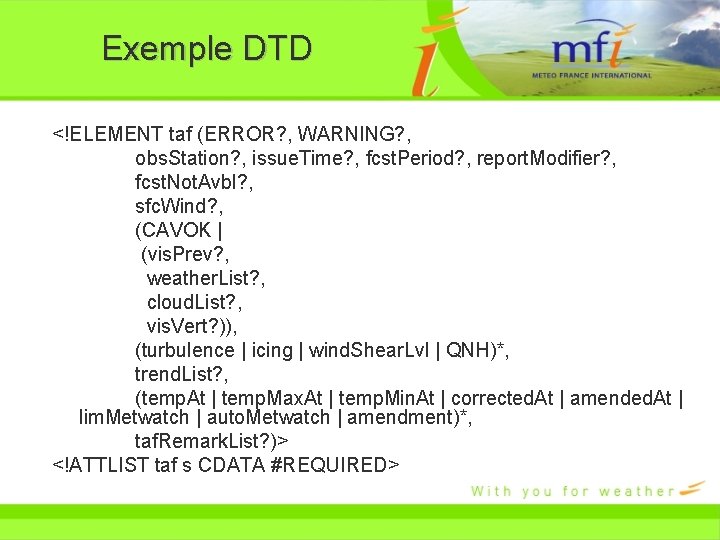

Exemple DTD Convertisseur TAC vers XML (metaf 2 xml) <!ENTITY % cloud. Type 'AC|ACSL|AS|CB|CBMAM|CC|CCSL|CI|CS|CU|CF|CUFRA|NS|SAC|SC|SCSL|ST|SF|STFRA|TCU'> <!ENTITY % colour. Codes 'BLUplus|BLU|WHT|GRN|YLO 1|YLO 2|AMB|RED|FCSTCANCEL'> <!ENTITY % cloud. Cover 'FEW|SCT|BKN|OVC'> <!ENTITY % cloud. Family '0|1|2|3|4|5|6|7|8|9'> <!ENTITY % phenom. Descr 'is. Frequent|is. Occasional|is. Intermittent|is. Continuous|is. Thick|is. Pretty. Thick|is. Very. Thick|is. Thin|is. Pretty. Thin|i s. Very. Thin|is. Feeble|is. Pretty. Feeble|is. Very. Feeble|is. Light|is. Pretty. Light|is. Very. Light|is. Moderate|is. Lowe r|is. Isolated|is. Convective|is. Dissipated|in. Past. Hour|base. Below. Station|is. Aloft|is. Around|is. Freezing|is. Patchy'> <!ENTITY % unit. Radiation 'k. Jmm|Jcmcm'> <!ENTITY % unit. Speed 'KT|MPS|KMH'> <!ENTITY % period '1 d|24 h|1 h|n'> <!ENTITY % compass. Dir 'N|NNE|NE|E|ESE|SE|S|SSW|SW|W|WNW|NW|NNW'>

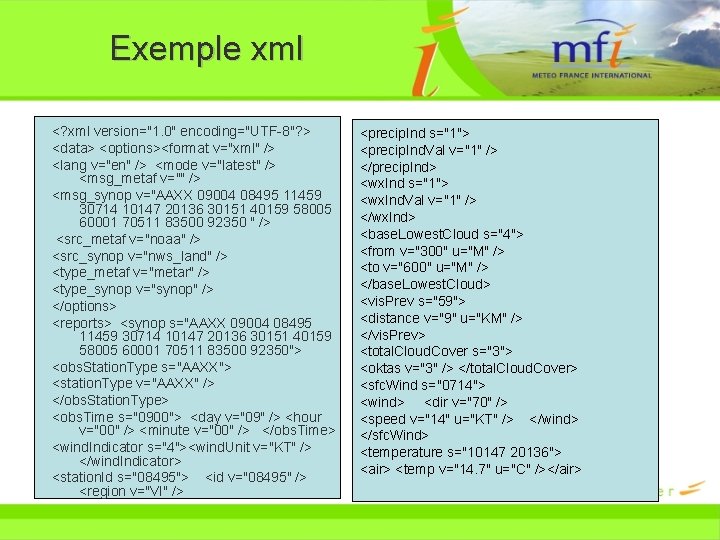

Exemple xml <? xml version="1. 0" encoding="UTF-8"? > <data> <options><format v="xml" /> <lang v="en" /> <mode v="latest" /> <msg_metaf v="" /> <msg_synop v="AAXX 09004 08495 11459 30714 10147 20136 30151 40159 58005 60001 70511 83500 92350 " /> <src_metaf v="noaa" /> <src_synop v="nws_land" /> <type_metaf v="metar" /> <type_synop v="synop" /> </options> <reports> <synop s="AAXX 09004 08495 11459 30714 10147 20136 30151 40159 58005 60001 70511 83500 92350"> <obs. Station. Type s="AAXX"> <station. Type v="AAXX" /> </obs. Station. Type> <obs. Time s="0900"> <day v="09" /> <hour v="00" /> <minute v="00" /> </obs. Time> <wind. Indicator s="4"><wind. Unit v="KT" /> </wind. Indicator> <station. Id s="08495"> <id v="08495" /> <region v="VI" /> <precip. Ind s="1"> <precip. Ind. Val v="1" /> </precip. Ind> <wx. Ind s="1"> <wx. Ind. Val v="1" /> </wx. Ind> <base. Lowest. Cloud s="4"> <from v="300" u="M" /> <to v="600" u="M" /> </base. Lowest. Cloud> <vis. Prev s="59"> <distance v="9" u="KM" /> </vis. Prev> <total. Cloud. Cover s="3"> <oktas v="3" /> </total. Cloud. Cover> <sfc. Wind s="0714"> <wind> <dir v="70" /> <speed v="14" u="KT" /> </wind> </sfc. Wind> <temperature s="10147 20136"> <air> <temp v="14. 7" u="C" /></air>

Exemple Interface WEB

WIS XML/BUFR
