Xarxes locals 1 r de Batxillerat Introducci He

Xarxes locals 1 r de Batxillerat

Introducció He comprat per Internet un ordinador i una pantalla. L’ordinador me l’envien de Londres i la pantalla d’Amsterdam. El repartidor de Mallorca té l’ordre de que fins que no arribin els dos paquets no m’ho poden entregar. Pots identificar com viatge aquesta comanda que he fet?

Introducció Què és una xarxa? Per a què serveix?

Introducció Quins mitjans de transmissió coneixes?

Introducció Quins elements intervenen en una xarxa? Pensa amb casa teva, quins elements tens?

Introducció Una xarxa de transmissió de dades és una estructura formada per determinats mitjans físics (dispositius reals) i lògics (programes de transmissió i control) desenvolupada per a satisfer les necessitats de comunicació d’una determinada zona geogràfica. Es tracta, doncs, d’un suport que permet la connexió de diversos equips informàtics amb l’objectiu de subministrar-lis la possibilitat de que intercanviïn informació.

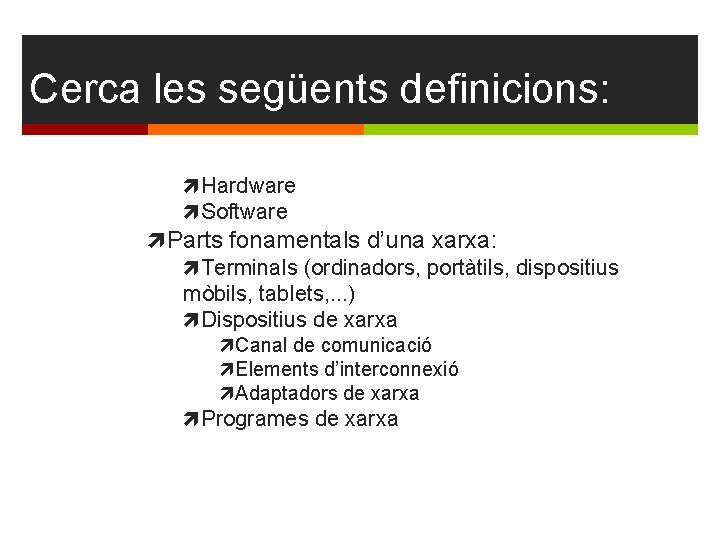

Cerca les següents definicions: Hardware Software Parts fonamentals d’una xarxa: Terminals (ordinadors, portàtils, dispositius mòbils, tablets, . . . ) Dispositius de xarxa Canal de comunicació Elements d’interconnexió Adaptadors de xarxa Programes de xarxa

Xarxa de computadores Es un conjunt d’ordinadors que posseeixen unes característiques diferenciadores: Es troben interconnectades mitjançant algun mitja de transmissió Són autònomes: tenen certa potencia de calcul i no son controlades per altres computadores centrals.

Topologia Malla

Topologia Estrella

Topologia Bus

Topologia Arbre

Topologia Anell

Topologia Intersecció d’anell

Topologia Irregular

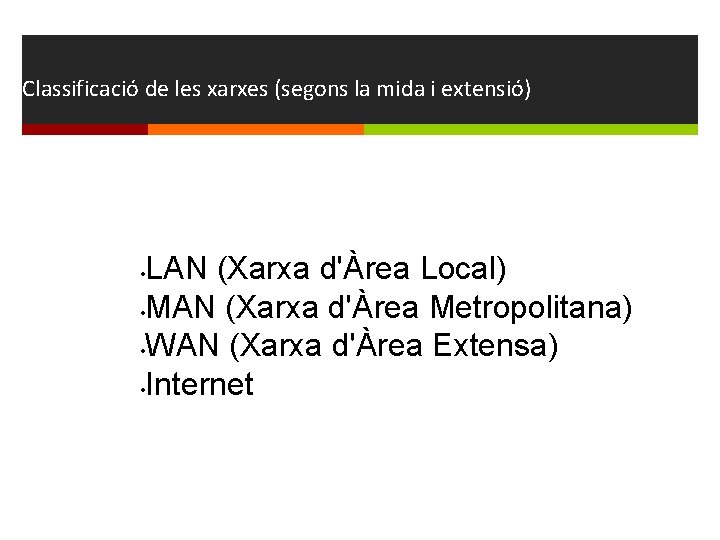

Classificació de les xarxes (segons la mida i extensió) LAN (Xarxa d'Àrea Local) • MAN (Xarxa d'Àrea Metropolitana) • WAN (Xarxa d'Àrea Extensa) • Internet •

Classificació de les xarxes (segons la tecnologia de transmissió) Punt a punt (Point to Point) l. Broadcast (Multicast) Envia a tothom l

Classificació de les xarxes (segons la transferència de dades) Simple: Unidireccional (p. e. Satèl·lit) l. Dúplex: Doble direcció però només funciona en un sentit en un instant concret (p. e. Walkie Talkie) l. Full-duplex: doble direcció i es poden enviar i rebre dades simultàniament. l

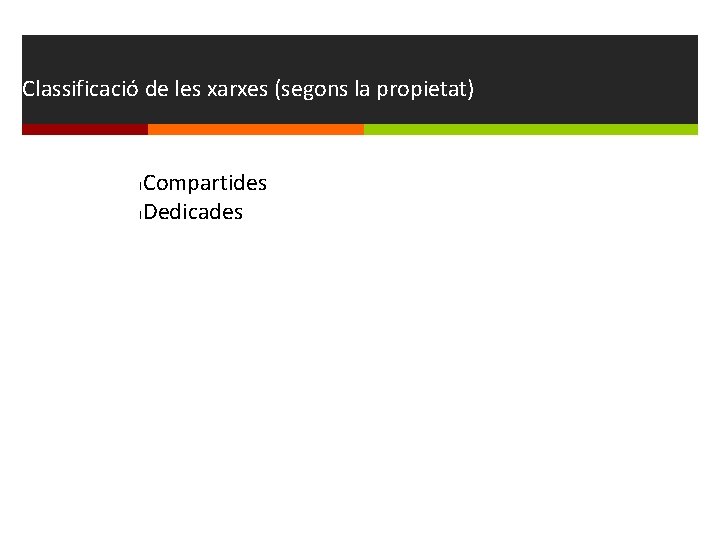

Classificació de les xarxes (segons la propietat) Compartides l. Dedicades l

Protocol TCP/IP Capa 4: Aplicació l S’encarrega de la comunicació entre les aplicacions l Capa 3: Transport l S’encarrega de saber la ruta per a enviar les dades al destí l Capa 2: Internet l S’encarrega d’identificar cada dispositiu dintre de la xarxa l Capa 1: Accés al medi (física) l S’encarrega que les dades s’enviin correctament mitjançant el mitjà de transmissió concret. l

85. 119. 199. 3 INTERNET 10. 216. 170. 5 31. 13. 81. 36 Facebook 10. 216. 170. 121 10. 216. 170. 137

Adreces IP Una adreça IP està formada per 4 números decimals que equivalen a 8 dígits binaris. En total, una adreça IP té 32 bits o dígits binaris. 192. 168. 0. 1 11000000. 10101000. 000000001 7 6 5 4 3 2 1 11000000= 1*2 +0*2 0+0*2 +0*2 =128+64=192 1111=1*2 +1*2 0+1*2 +1*2 =128+64+32+16+8+4+2+1=255

Adreces IP Màscara de xarxa: identifica quina part de l'adreça identifica la xarxa i quina l'ordinador Exemple: Adreça IP: 172. 192. 25. 12 Màscara: 255. 0 Xarxa: 172. 192. 25. 0 Identificador de l'ordinador a la xarxa: 12

Adreces IP Màscara de xarxa: identifica quina part de l'adreça identifica la xarxa i quina l'ordinador Tots els dispositius d'una mateixa xarxa han de tenir la mateixa màscara Exemple: Adreça IP: 10. 216. 170. 121 Màscara: 255. 0. 0 Xarxa: 10. 216. 0. 0 Identificador de l'ordinador a la xarxa: 170. 121

Exercicis 1) Tenim un ordinador amb l'adreça 192. 168. 1. 2 i un altre amb l'adreça 192. 168. 1. 255. Els dos tenen una màscara de 255. 0. Estan a la mateixa xarxa? 2) Tenim un ordinador amb l'adreça 192. 168. 2. 1 i un altre amb l'adreça 192. 168. 1. 3. Els dos tenen una màscara de 255. 0. Estan a la mateixa xarxa? 3) Tenim un ordinador amb l'adreça 192. 168. 1. 2 i una màscara 255. 0 i un altre amb l'adreça 192. 168. 1. 3 i una màscara de 255. 0. 0. Estan a la mateixa xarxa?

Exercicis 1) Tenim un ordinador amb l'adreça 192. 168. 1. 2 i un altre amb l'adreça 192. 168. 1. 255. Els dos tenen una màscara de 255. 0. Estan a la mateixa xarxa? Ordinador A: Adreça IP: 192. 168. 1. 2 Màscara: 255. 0 Adreça de xarxa: 192. 168. 1. 0 Ordinador: 2 Ordinador B: Adreça IP: 192. 168. 1. 255 Màscara: 255. 0 Adreça de xarxa: 192. 168. 1. 0 Ordindor: 255

Exercicis 2) Tenim un ordinador amb l'adreça 192. 168. 2. 1 i un altre amb l'adreça 192. 168. 1. 3. Els dos tenen una màscara de 255. 0. Estan a la mateixa xarxa? Ordinador A: Adreça IP: 192. 168. 2. 1 Màscara: 255. 0 Adreça de xarxa: 192. 168. 2. 0 Ordinador: 1 Ordinador B: Adreça IP: 192. 168. 1. 3 Màscara: 255. 0 Adreça de xarxa: 192. 168. 1. 0 Ordindor: 3

Exercicis 3) Tenim un ordinador amb l'adreça 192. 168. 1. 2 i una màscara 255. 0 i un altre amb l'adreça 192. 168. 1. 3 i una màscara de 255. 0. 0. Estan a la mateixa xarxa? Ordinador A: Adreça IP: 192. 168. 1. 2 Màscara: 255. 0 Adreça de xarxa: 192. 168. 1. 0 Ordinador: 2 Ordinador B: Adreça IP: 192. 168. 1. 3 Màscara: 255. 0. 0 Adreça de xarxa: 192. 168. 0. 0 Ordindor: 1. 3

Dispositius: Router o encaminador: és un dispositiu de xarxa que reenvia paquets de dades entre diferents xarxes de computadors. Per exemple, a una casa uneix dues xarxes: la xarxa local dels ordinadors i la xarxa d'internet. El router és capaç de saber a on ha d'enviar les peticions de dades que rep. És el «cervell» de les xarxes locals. Sap per quin camí o ruta han d'anar les peticions per a arribar al destí. Té una adreça IP assignada diferent per a cada xarxa a la qual està connectada. Els ordinadors o dispositius que estan connectats a la xarxa, tenen com a ruta per defecte o passarel·la l'adreça IP interna del Router. Aquesta indica quin dispositiu sap arribar a tots els equips.

Dispositius: Switch o commutador: és un dispositiu de xarxa que permet agrupar un conjunt d'ordinadors i fer que s'enviin les dades pel mateix cable. Els commutadors són intel·ligents i poden recordar on hi ha els equips que ja han enviat/rebut dades. No tenen adreça IP ja que mai se'ls envia a ells cap dada, només reenvien dades pels seus ports.

Exercici Assigna adreces IP als dispositius següents per a que estiguin a la xarxa 192. 168. 10. 0 amb una màscara 255. 0

Solució exercici NOM Router Switch PC 0 PC 1 PC 2 IP 192. 168. 10. 1 No en té 192. 168. 10. 2 192. 168. 10. 3 192. 168. 10. 254 Màscara 255. 255. 0 Ruta per defecte/Pa ssarel·la/ Porta d'enllaç - 192. 168. 10. 1

Xarxes sense fils És una xarxa en la que dos o més terminals es connecten entre sí sense emprar cap tipus de cablejat. Depenent de la tecnologia emprada , les xarxes sense fils permeten a dispositius remots es connectin sense dificultat, tant si es troben a uns metres de distància com a quilòmetres. Tots els dispositius han de tenir un adaptador per a poder comunicar-se amb cada tipus de tecnologia sense fils.

Categories de xarxes sense fils

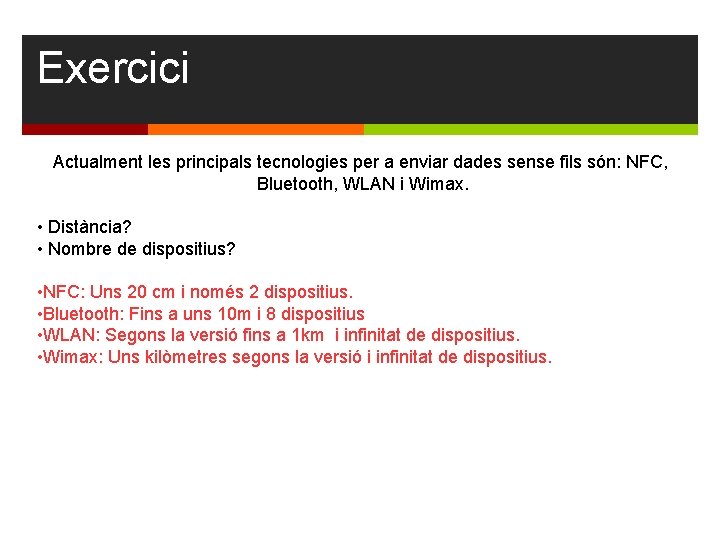

Exercici Actualment les principals tecnologies per a enviar dades sense fils són: NFC, Bluetooth, WLAN i Wimax. • Distància? • Nombre de dispositius? • NFC: Uns 20 cm i només 2 dispositius. • Bluetooth: Fins a uns 10 m i 8 dispositius • WLAN: Segons la versió fins a 1 km i infinitat de dispositius. • Wimax: Uns kilòmetres segons la versió i infinitat de dispositius.

Exercici De la classificació anterior de diferents diapositives indica quina seria la més eficient en cada cas: • Enviar una imatge entre dos mòbils que estan dintre de l’aula d’informàtica � NFC o bluetooth • Enviar un correu electrònic des d’un ordinador portàtil. � WLAN • L’ajuntament de Campos vol donar accés a Internet gratuit a tota la gent que està al camp de futbol. � Wimax

WLAN Una WLAN és una xarxa d’àrea local sense fils (Wireless Local Area Network). Té una àrea d’extensió limitada per la capacitat d’enviar i rebre dels dispositius que envien i reben dades. Una xarxa LAN es caracteritza per: • Nom del punt d'accés (Router): SSID • Contrasenya: clau per accedir al servei wifi o wlan • Xifrat o encriptat. És la forma en la qual es xifra la constrasenya. Wep, Wpa o Wpa 2 són exemples de tipus de xifrat.
