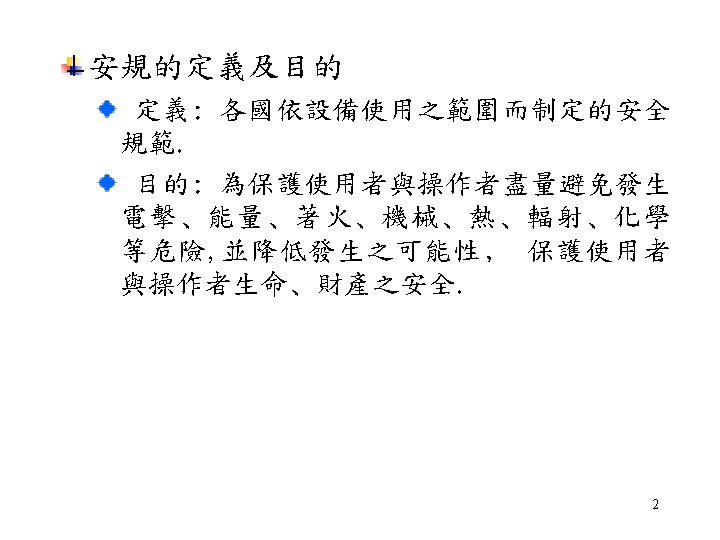

X UL FOKY 2 FOWX 2 IEC 384

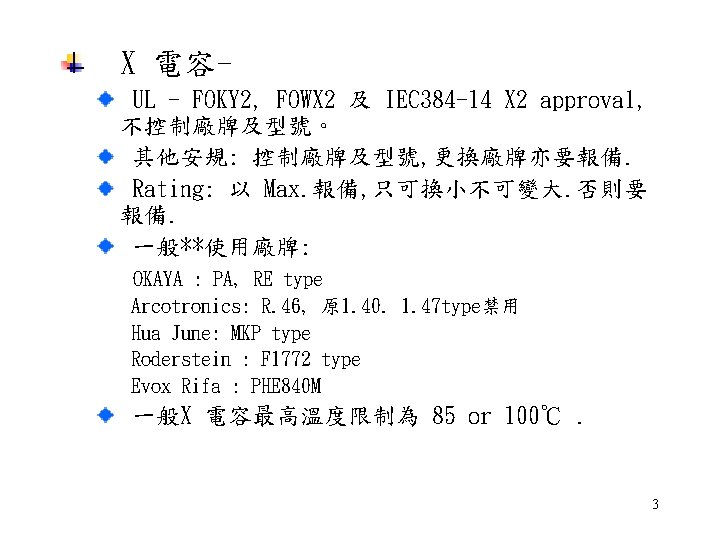

X 電容UL - FOKY 2, FOWX 2 及 IEC 384 -14 X 2 approval, 不控制廠牌及型號。 其他安規: 控制廠牌及型號, 更換廠牌亦要報備. Rating: 以 Max. 報備, 只可換小不可變大. 否則要 報備. 一般**使用廠牌: OKAYA : PA, RE type Arcotronics: R. 46, 原 1. 40. 1. 47 type禁用 Hua June: MKP type Roderstein : F 1772 type Evox Rifa : PHE 840 M 一般X 電容最高溫度限制為 85 or 100℃. 3

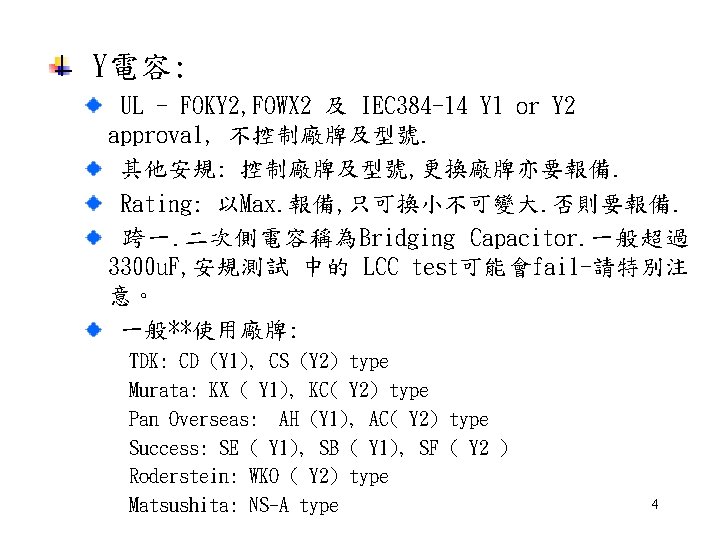

Y電容: UL - FOKY 2, FOWX 2 及 IEC 384 -14 Y 1 or Y 2 approval, 不控制廠牌及型號. 其他安規: 控制廠牌及型號, 更換廠牌亦要報備. Rating: 以Max. 報備, 只可換小不可變大. 否則要報備. 跨一. 二次側電容稱為Bridging Capacitor. 一般超過 3300 u. F, 安規測試 中的 LCC test可能會fail-請特別注 意。 一般**使用廠牌: TDK: CD (Y 1), CS (Y 2) type Murata: KX ( Y 1), KC( Y 2) type Pan Overseas: AH (Y 1), AC( Y 2) type Success: SE ( Y 1), SB ( Y 1), SF ( Y 2 ) Roderstein: WKO ( Y 2) type Matsushita: NS-A type 4

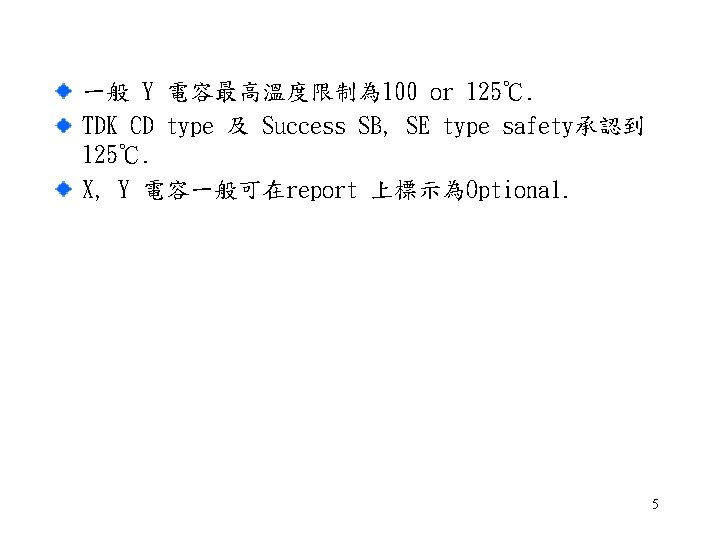

一般 Y 電容最高溫度限制為 100 or 125℃. TDK CD type 及 Success SB, SE type safety承認到 125℃. X, Y 電容一般可在report 上標示為Optional. 5

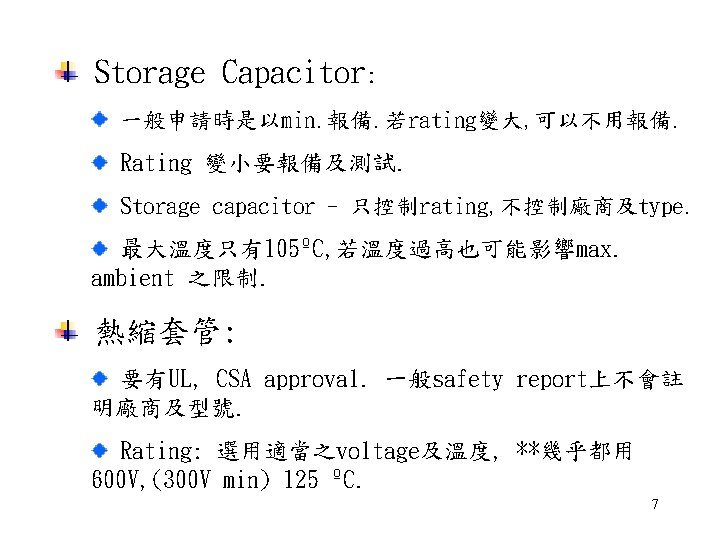

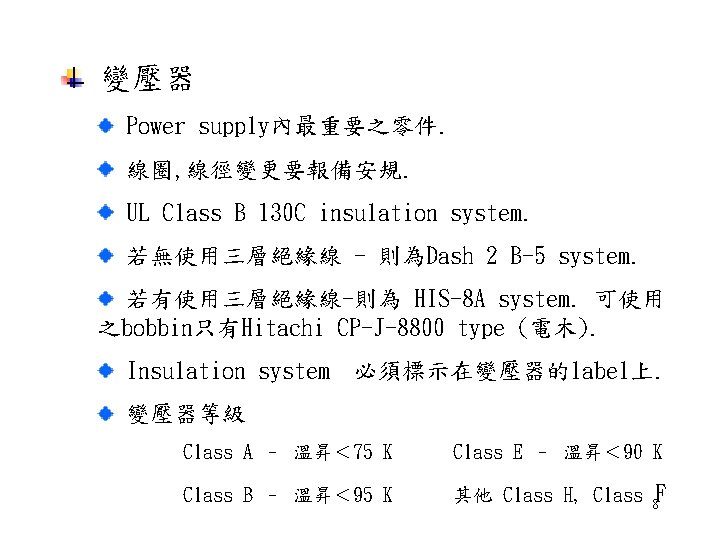

變壓器 Power supply內最重要之零件. 線圈, 線徑變更要報備安規. UL Class B 130 C insulation system. 若無使用三層絕緣線 - 則為Dash 2 B-5 system. 若有使用三層絕緣線-則為 HIS-8 A system. 可使用 之bobbin只有Hitachi CP-J-8800 type (電木). Insulation system 必須標示在變壓器的label上. 變壓器等級 Class A – 溫昇＜ 75 K Class E – 溫昇＜ 90 K Class B – 溫昇＜ 95 K 其他 Class H, Class F 8

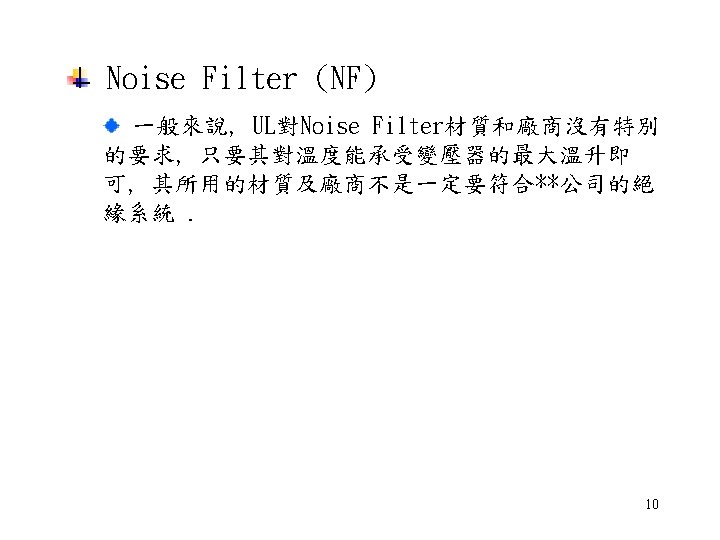

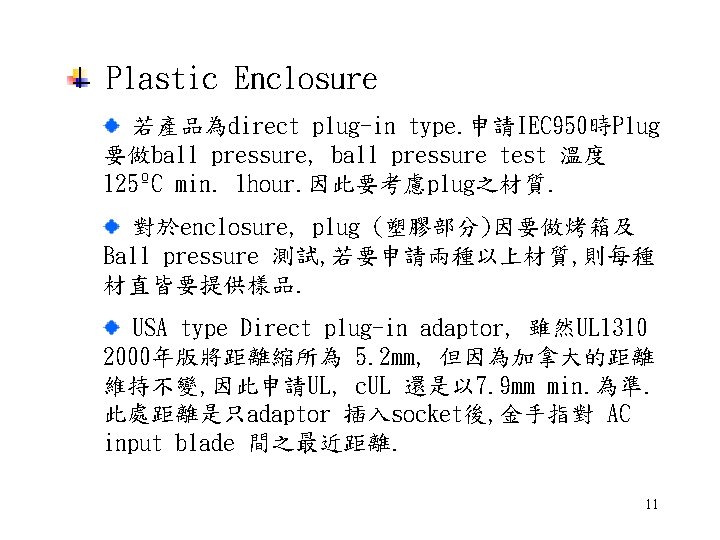

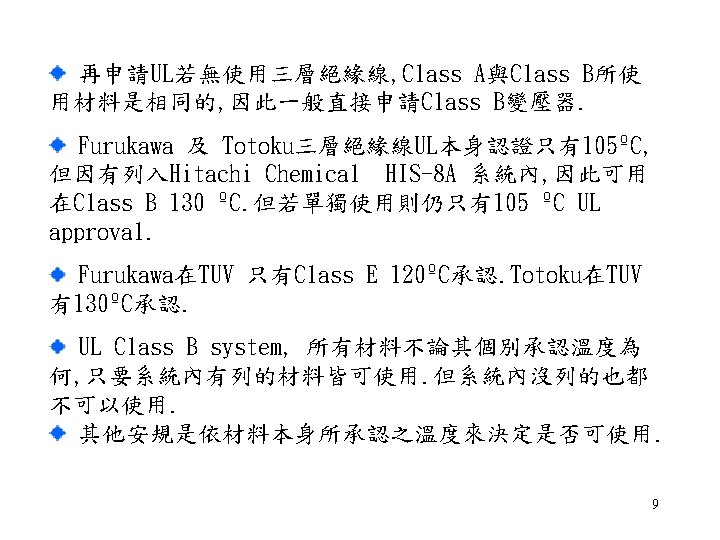

Plastic Enclosure 若產品為direct plug-in type. 申請IEC 950時Plug 要做ball pressure, ball pressure test 溫度 125ºC min. 1 hour. 因此要考慮plug之材質. 對於enclosure, plug (塑膠部分)因要做烤箱及 Ball pressure 測試, 若要申請兩種以上材質, 則每種 材直皆要提供樣品. USA type Direct plug-in adaptor, 雖然UL 1310 2000年版將距離縮所為 5. 2 mm, 但因為加拿大的距離 維持不變, 因此申請UL, c. UL 還是以 7. 9 mm min. 為準. 此處距離是只adaptor 插入socket後, 金手指對 AC input blade 間之最近距離. 11

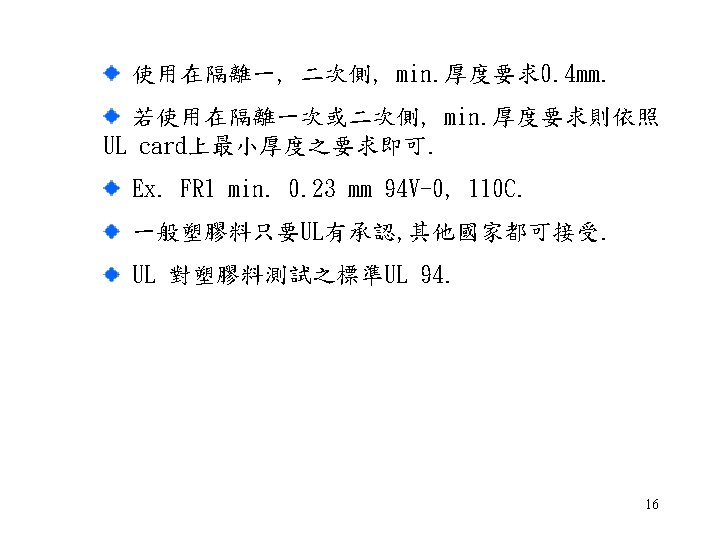

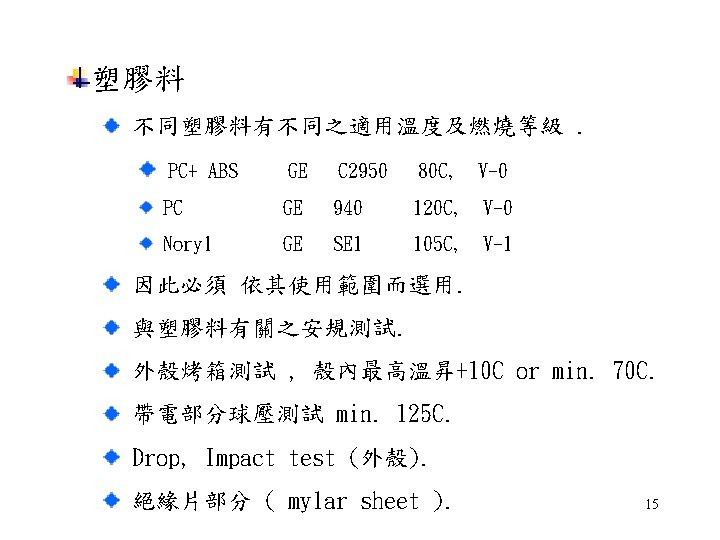

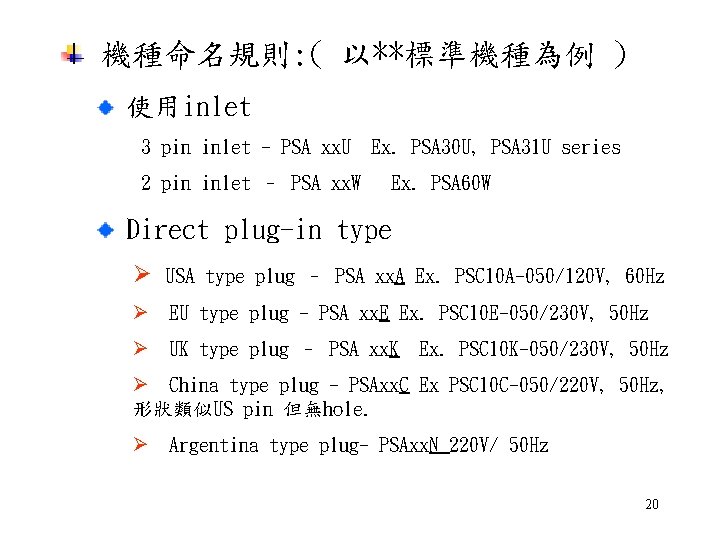

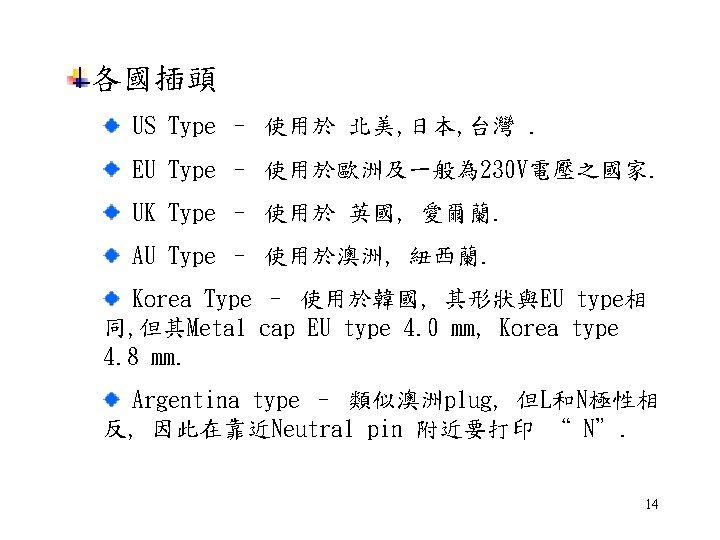

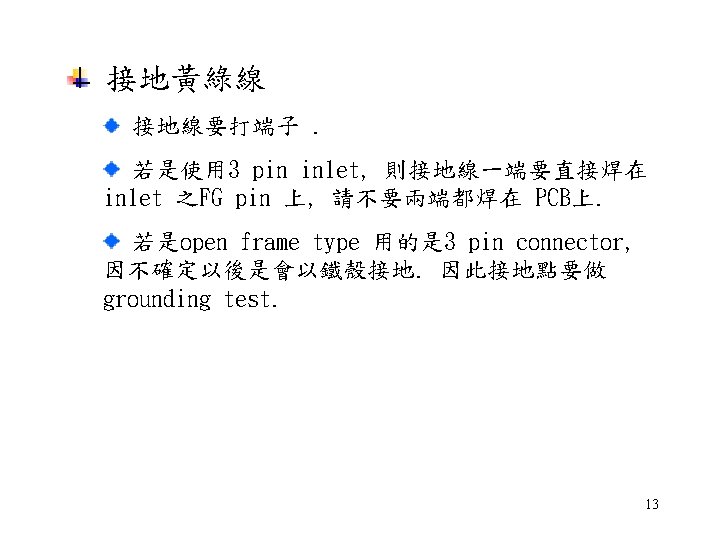

機種命名規則: ( 以**標準機種為例 ) 使用inlet 3 pin inlet - PSA xx. U 2 pin inlet – PSA xx. W Ex. PSA 30 U, PSA 31 U series Ex. PSA 60 W Direct plug-in type Ø USA type plug – PSA xx. A Ex. PSC 10 A-050/120 V, 60 Hz Ø EU type plug - PSA xx. E Ex. PSC 10 E-050/230 V, 50 Hz Ø UK type plug – PSA xx. K Ex. PSC 10 K-050/230 V, 50 Hz Ø China type plug - PSAxx. C Ex PSC 10 C-050/220 V, 50 Hz, 形狀類似US pin 但無hole. Ø Argentina type plug- PSAxx. N 220 V/ 50 Hz 20

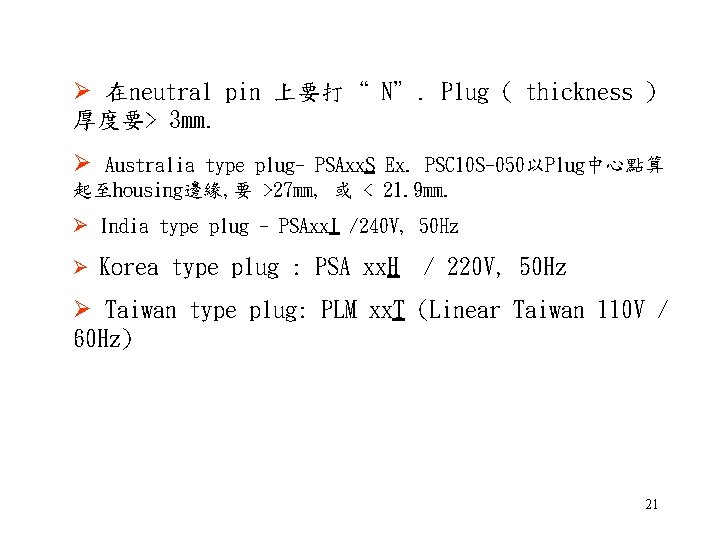

Ø 在neutral pin 上要打“ N”. Plug ( thickness ) 厚度要> 3 mm. Ø Australia type plug- PSAxx. S Ex. PSC 10 S-050以Plug中心點算 起至housing邊緣, 要 >27 mm, 或 < 21. 9 mm. Ø India type plug - PSAxx. I /240 V, 50 Hz Ø Korea type plug : PSA xx. H / 220 V, 50 Hz Ø Taiwan type plug: PLM xx. T (Linear Taiwan 110 V / 60 Hz) 21

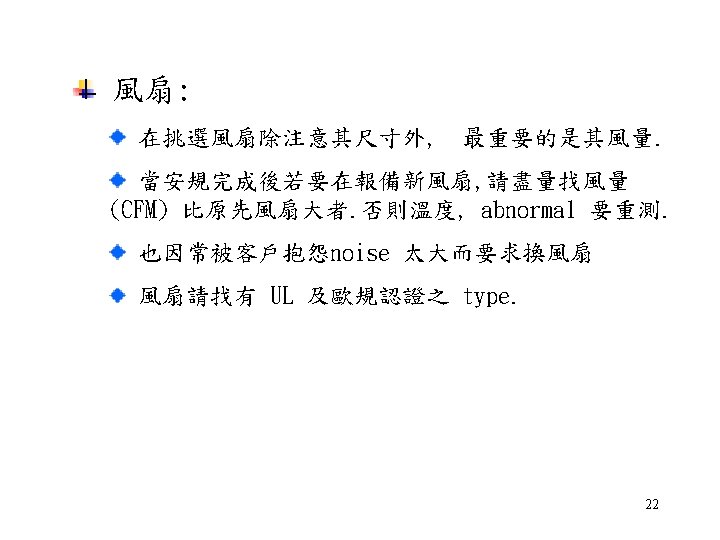

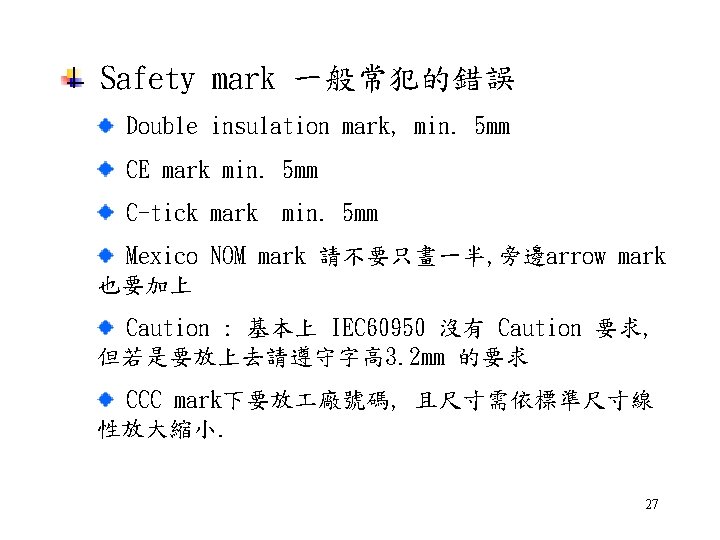

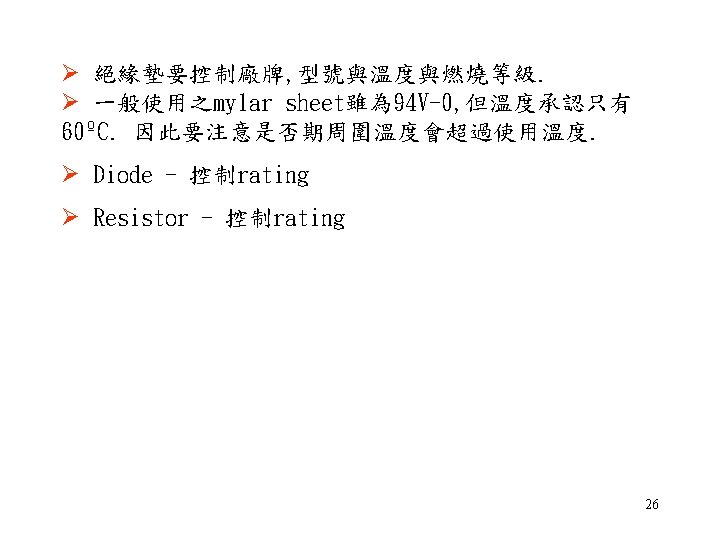

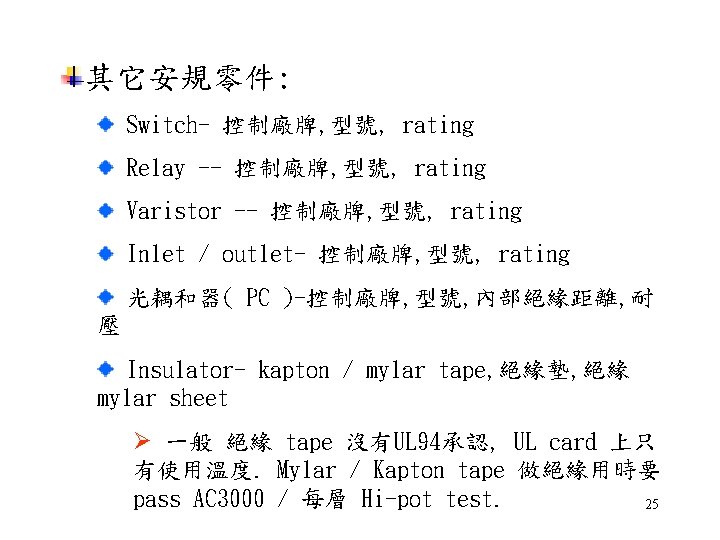

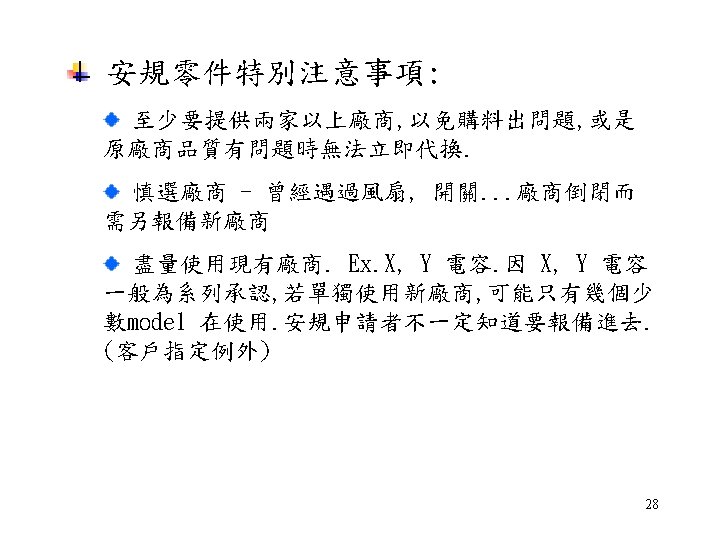

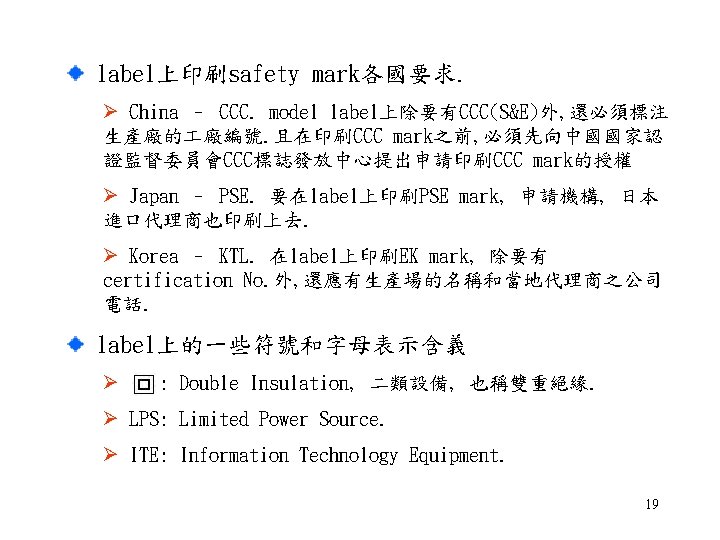

Safety mark 一般常犯的錯誤 Double insulation mark, min. 5 mm CE mark min. 5 mm C-tick mark min. 5 mm Mexico NOM mark 請不要只畫一半, 旁邊arrow mark 也要加上 Caution : 基本上 IEC 60950 沒有 Caution 要求, 但若是要放上去請遵守字高 3. 2 mm 的要求 CCC mark下要放 廠號碼, 且尺寸需依標準尺寸線 性放大縮小. 27
