x INHIBITION chimique Inhibition des radicaux libres par

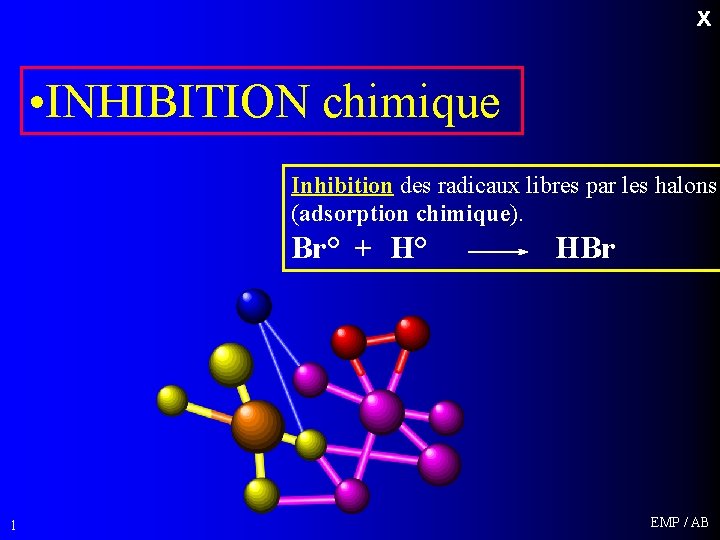

x • INHIBITION chimique Inhibition des radicaux libres par les halons (adsorption chimique). Br° + H° 1 HBr EMP / AB
2) Agents ayant une action physique 2 EMP / AB
l 2. 1) L’eau. – 2. 1. 1) Modes d ’action. A l’état liquide. Effets mécaniques obtenus par le jet bâton (dispersion du combustible). Effets de refroidissement abaissement de la température des constituants du foyer. Ralentit puis bloque la distillation des vapeurs inflammables, c ’est l’effet le plus important obtenu par le jet diffusé. l A l’état de vapeur. – Effets d’étouffement, la vapeur d ’eau occupe le volume à la place de l’air donc de l’O 2. l 3 EMP / AB
– 2. 1. 2) Applications. l Tous les feux de la classe A. l Feux de classe B sous réserve du respect de certaines conditions. 4 EMP / AB
INTERDICTION D’EMPLOI DE L’EAU SUR LES FEUX DE CLASSE B l Lorsque la densité de l’eau est supérieure à la densité du liquide inflammable: Risque de transport de feu sans extinction ESSENCE 5 EMP / AB
INTERDICTION D’EMPLOI DE L’EAU SUR LES FEUX DE CLASSE B l Lorsque le point d ébullition du liquide est supérieur à celui de l’eau: La couche superficielle du liquide en feu dépasse 100° et vaporise rapidement l’eau. Il s’ensuit une brusque libération de vapeurs d’eau qui projette de fines gouttelettes de liquide enflammées. La surface développée de ces gouttelettes est considérable et explique l’importance du flash qui se produit. (cas des feux d’huile) HUILE 6 EMP / AB
INTERDICTION D’EMPLOI DE L’EAU SUR LES FEUX DE CLASSE B l Lorsque le point éclair du liquide est inférieur à la température de l’eau: L’eau ne peut plus refroidir la surface avec laquelle est en contact; elle va même la réchauffer. Il est recommandé de ne pas intervenir sur des liquides inflammables dont le point éclair est inférieur à 40°. 7 EMP / AB
l 2. 2) Les additifs mouillants Ces produits ont pour but d ’améliorer les qualités extinctrices de l ’eau, et par voie de conséquence son champ d ’application. NB. Les additifs moussants font l ’objet d ’une leçon particulière sur les mousses et ne seront pas traités dans ce cours. 8 EMP / AB

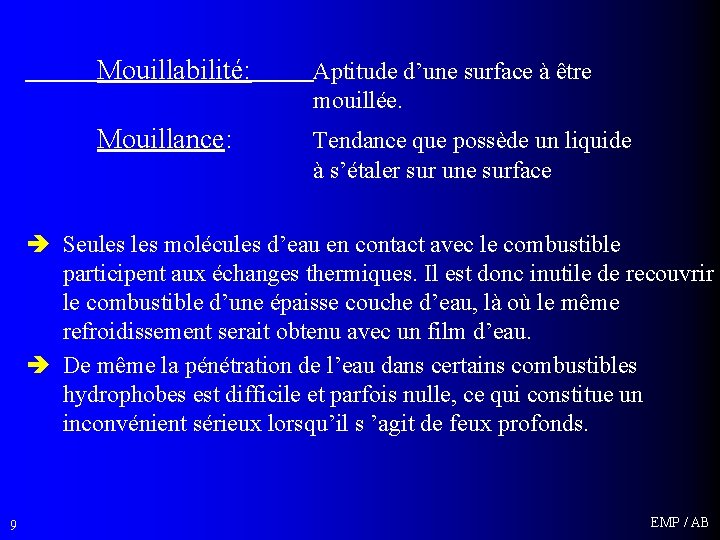

Mouillabilité: Aptitude d’une surface à être mouillée. Mouillance: Tendance que possède un liquide à s’étaler sur une surface è Seules molécules d’eau en contact avec le combustible participent aux échanges thermiques. Il est donc inutile de recouvrir le combustible d’une épaisse couche d’eau, là où le même refroidissement serait obtenu avec un film d’eau. è De même la pénétration de l’eau dans certains combustibles hydrophobes est difficile et parfois nulle, ce qui constitue un inconvénient sérieux lorsqu’il s ’agit de feux profonds. 9 EMP / AB
Les produits mouillants ont donc pour but d ’améliorer les échanges thermiques eau/combustible et de faciliter la pénétration de l’eau, en en abaissant la tension superficielle, ce qui se traduit par une plus grande surface de contact, donc d ’échange thermique. 10 EMP / AB
l 2. 3) Les additifs retardants Ils sont utilisés en feux de forêts. On en trouve trois catégories en fonction de leur durée d ’action: COURT TERME MOYEN TERME LONG TERME Les retardants moyen et long terme ayant une action chimique seront traités dans la deuxième partie de la leçon. 11 EMP / AB

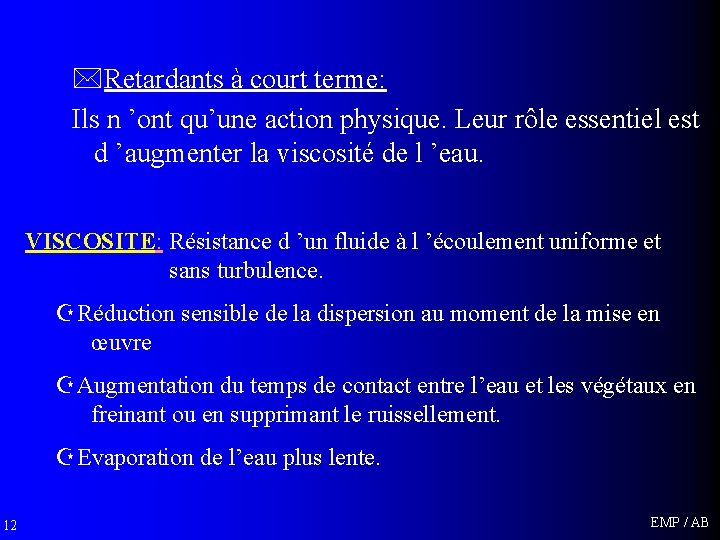

*Retardants à court terme: Ils n ’ont qu’une action physique. Leur rôle essentiel est d ’augmenter la viscosité de l ’eau. VISCOSITE: Résistance d ’un fluide à l ’écoulement uniforme et sans turbulence. ZRéduction sensible de la dispersion au moment de la mise en œuvre ZAugmentation du temps de contact entre l’eau et les végétaux en freinant ou en supprimant le ruissellement. ZEvaporation de l’eau plus lente. 12 EMP / AB
2. 4) les gaz neutres et leurs composés Agents gazeux , dont la diffusion tend à abaisser le taux d ’O 2. Ils agissent donc par action d’étouffement. Ce sont des agents destinés à se substituer aux halons. Ils sont désignés sous le terme agents du 1 er groupe. l Les gaz neutres: CO 2, Azote (N 2), Argon (Ar), peuvent être utilisés purs ou en mélange. Exemples: INERGEN ( mélange N 2 Ar CO 2) ARGONITE (mélange Ar N 2) 13 EMP / AB
Taux d ’utilisation des agents du 1 er groupe Nom du produit Formule Gaz carbonique CO 2 Azote N 2 Inergen N 2 + Ar + CO 2 Argonite N 2 + Ar 14 Taux d ’utilisation 40 à 60 % EMP / AB
3) AGENTS AYANT UNE ACTION CHIMIQUE 15 EMP / AB

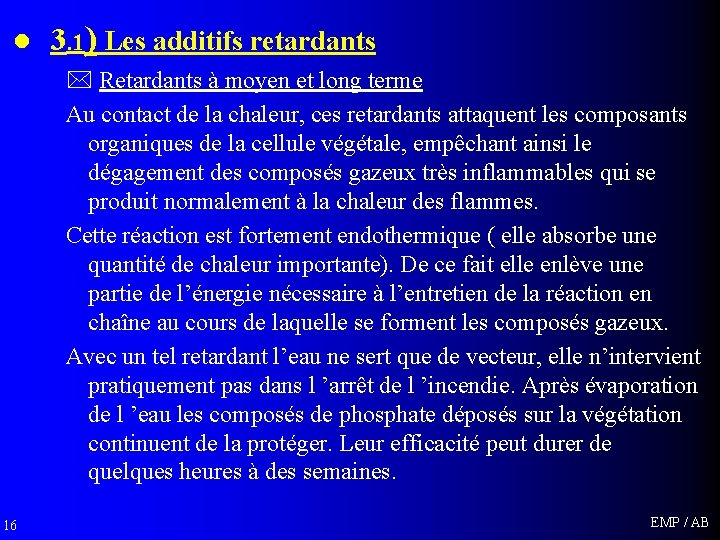

l 3. 1) Les additifs retardants * Retardants à moyen et long terme Au contact de la chaleur, ces retardants attaquent les composants organiques de la cellule végétale, empêchant ainsi le dégagement des composés gazeux très inflammables qui se produit normalement à la chaleur des flammes. Cette réaction est fortement endothermique ( elle absorbe une quantité de chaleur importante). De ce fait elle enlève une partie de l’énergie nécessaire à l’entretien de la réaction en chaîne au cours de laquelle se forment les composés gazeux. Avec un tel retardant l’eau ne sert que de vecteur, elle n’intervient pratiquement pas dans l ’arrêt de l ’incendie. Après évaporation de l ’eau les composés de phosphate déposés sur la végétation continuent de la protéger. Leur efficacité peut durer de quelques heures à des semaines. 16 EMP / AB
3. 2) Les halons sont constitués à partir de molécules d ’hydrocarbures auxquelles on a substitué les atomes d ’hydrogène par des atomes de gaz halogènes. Ces gaz sont le Fluor (F), le Chlore ( Cl), le Brome (Br), et l ’Iode (I). Les halons encore utilisés, bien que tendant à disparaître sont les 1211 et 1301. Dans cette notation le premier chiffre représente le nombre d ’atomes de Carbone, le second le nombre d ’atomes de Fluor, le troisième le nombre d ’atomes de Chlore, le quatrième le nombre d ’atomes de Brome. 1 3 0 1 C F Cl Br 17 1 2 1 1 C F Cl Br EMP / AB
H Cl H F 1211 C METHANE H F H Br H F 1301 18 C H Br H F EMP / AB
Ils agissent par inhibition. Les radicaux libres créés dans la réaction de combustion, réagissent en créant des liaisons covalentes avec les atomes des molécules halogénées pour donner naissance à d ’autres molécules. Radical libre: atome ou molécule possédant un ou plusieurs électrons inutilisés dans une liaison chimique, ils ont une durée de vie très courte. Exemple: Cl-, H 2 O 2. 19 EMP / AB
3. 2. 1) Caractéristiques communes *Stables jusqu ’à 480° *Inertes vis à vis des matériaux usuels *Ne laissent aucun résidus *Ne produisent aucun choc thermique *Compatibles entre eux et les autres agents extincteurs (sauf l ’eau). 20 EMP / AB
l 3. 2. 2) Interdictions d ’emploi Avec les feux de classe D et certains produits chimiques. l 3. 2. 3)Toxicité La toxicité des halons provient soit du halon lui-même (toxicité à froid), soit des produits de décomposition (toxicité à chaud). Les effets toxiques des halons sont de deux ordres: * action sur le système nerveux central * sensibilisation cardiaque. 21 EMP / AB
HALON 1211 Concentration Durée d ’expo. 4% 5’ 4à 5% 1’ HALON 1301 5% 7% 0 15’ 7à 10% 15% 1’ 0, 5’ 15% 0 La toxicité à chaud n’intéresse que la partie de halon qui aura été au contact des flammes et de hautes températures. D’où la nécessité de libérer le plus rapidement possible la totalité du gaz. (délai de déclenchement et de libération. ) 22 EMP / AB
3. 4) LES AGENTS GAZEUX AGISSANT PAR EFFET CHIMIQUE l Ce sont des produits destinés à remplacer les halons. A ce titre, ils doivent remplir les conditions suivantes: - Efficacité extinctrice - Innocuité pour les personnels -Protection de l ’environnement. 23 EMP / AB

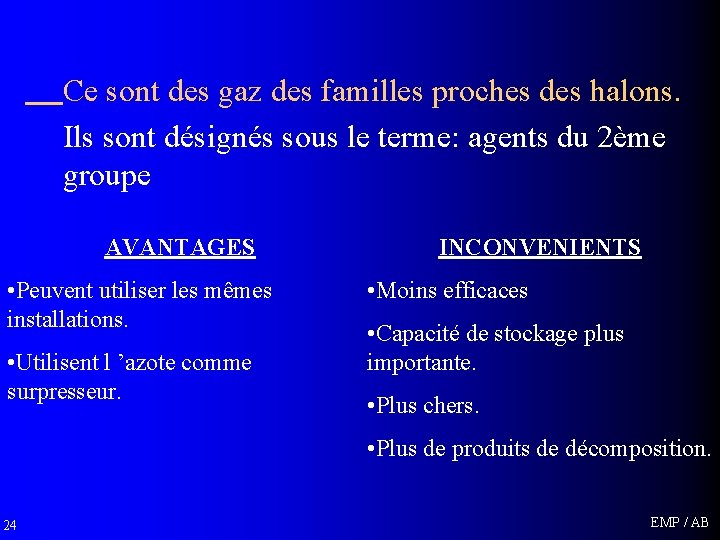

Ce sont des gaz des familles proches des halons. Ils sont désignés sous le terme: agents du 2ème groupe AVANTAGES • Peuvent utiliser les mêmes installations. • Utilisent l ’azote comme surpresseur. INCONVENIENTS • Moins efficaces • Capacité de stockage plus importante. • Plus chers. • Plus de produits de décomposition. 24 EMP / AB

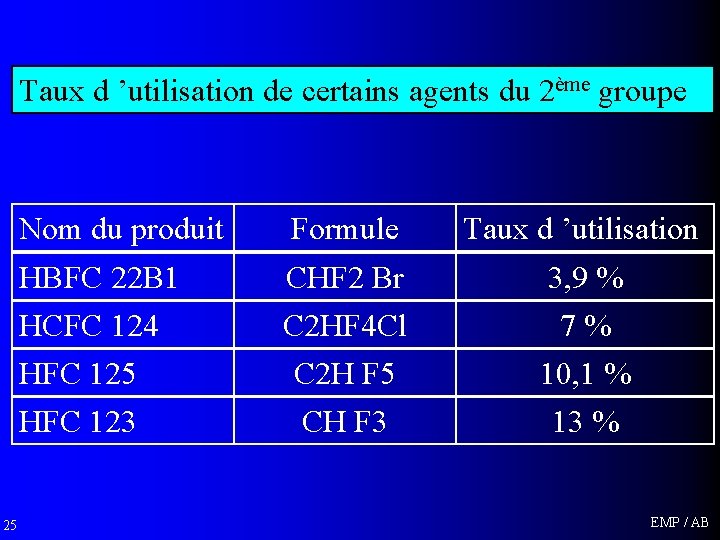

Taux d ’utilisation de certains agents du 2ème groupe 25 Nom du produit Formule Taux d ’utilisation HBFC 22 B 1 HCFC 124 HFC 125 HFC 123 CHF 2 Br C 2 HF 4 Cl C 2 H F 5 CH F 3 3, 9 % 7% 10, 1 % 13 % EMP / AB
4) AGENTS AYANT UNE ACTION PHYSICO-CHIMIQUE LES POUDRES 26 EMP / AB
l 27 4. 1) Présentation Les poudres sont constituées d ’éléments solides finement divisés comprenant un ou plusieurs composants principaux auxquels on a rajouté des additifs destinés à améliorer leurs caractéristiques. EMP / AB
BLOCAGE DE LA PYROLYSE LIQUEFACTION vernis isolant chaleur POUDRE + combustion CAPTURE DES RADICAUX LIBRES par des liaisons electriques suppression de la flamme DECOMPOSITION Dérivés actifs entraînant le EAU blocage des réactions nécessaires à la poursuite de la combustion Evaporation abaissement du taux d ’O 2 Refroidissement INHIBITION 28 EMP / AB
BLOCAGE DE LA PYROLYSE LIQUEFACTION vernis isolant chaleur POUDRE + combustion CAPTURE DES RADICAUX LIBRES par des liaisons électriques suppression de la flamme DECOMPOSITION Dérivés actifs entraînant le EAU blocage des réactions nécessaires à la poursuite de la combustion Evaporation abaissement du taux d ’O 2 Refroidissement INHIBITION 29 EMP / AB
l Les poudres sont classées selon les types de feux sur lesquels elles agissent. On trouve ainsi des poudres BC, des poudres ABC et des poudres D. 4. 2) Les poudres BC et ABC * Action des poudres BC: *Ecran contre la chaleur rayonnante. *Inhibition * Action des poudres ABC: *Inhibition *Isolation *Refroidissement *Arrêt de la pyrolyse *Ecran contre la chaleur rayonnante 30 EMP / AB
4. 3) Les poudres D Le principal danger des feux de métaux provient de la décomposition de l ’eau qui se fait avec dégagement d ’H 2. Chaque métal possédant une réactivité spécifique, chacun d ’eux aura son agent extincteur spécifique. * Le mode d ’action d ’une poudre D, quel que soit le métal sur lequel elle agit se résume à la création d ’un vernis isolant à la surface du combustible. Action physique: le vernis créé isole la surface du métal de l ’O 2 entraînant un effet d ’ isolement (étouffement) 31 EMP / AB
4. 5) Incompatibilités *Incompatibilité entre elles Un mélange des poudres BC et ABC dans un même extincteur entraînerait une décomposition des sels, avec formation d ’eau et de gaz. Ceci pouvant entraîner la prise en masse de la poudre, voire l ’explosion de l ’appareil extincteur par suite de la montée en pression due aux dégagements d ’ammoniac et CO 2. *Incompatibilité avec d ’autres agents extincteurs Certaines techniques d ’intervention ( feux d ’avions) nécessitent l ’emploi simultané d ’une poudre et d ’une mousse. Il convient alors de s assurer de la compatibilité entre elles. 32 EMP / AB
4. 5) Restrictions d ’emploi La création d ’un nuage, entraînant un manque de visibilité élimine en pratique l ’utilisation de la poudre dans les lieux où il y a un risque de panique (présence de public). D ’autre part la remise en état des matériels après extinction à la poudre dans certains locaux contenant de l’électronique limite également l ’utilisation de cet agent extincteur. 33 EMP / AB
