x 86 ISACPU Pentium VI 486 Pentium III

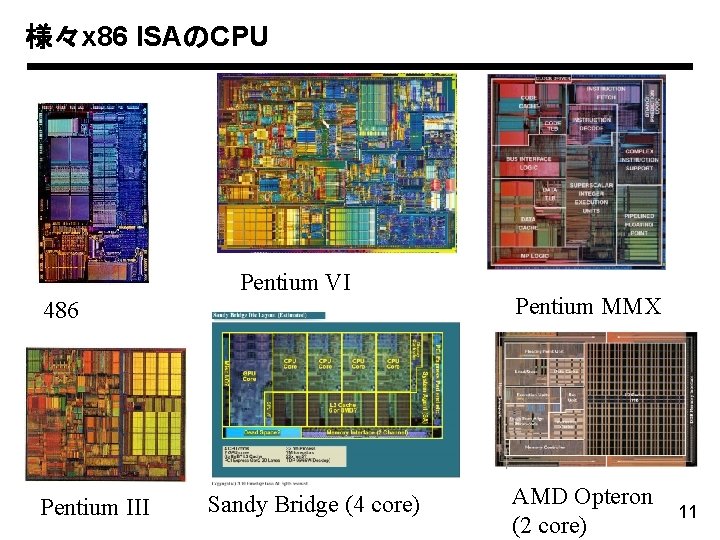

様々x 86 ISAのCPU Pentium VI 486 Pentium III Sandy Bridge (4 core) Pentium MMX AMD Opteron (2 core) 11

講義の予定 • • 性能の役割 Performance issues (2) 命令: マシンの言葉 A specific instruction set architecture (3) コンピュータにおける演算とALU Arithmetic and how to build an ALU (4) 命令をいかに実行する? プロセッサ Constructing a processor to execute our instructions (5) パイプラインを用いた性能向上 Pipelining to improve performance (6) メモリ: キャッシュと仮想メモリ Memory: caches and virtual memory (7) 入出力 I/O (8) 参考書 Patterson and Hennesy Computer Organization and Design: The Hardware/Software Interface Morgan Kaufmann Publishers, 1997 (コンピュータの構成と設計(上下)第二版、成田(訳)、日経BP社) 12

Control (続き) • MIPS 無条件分岐命令: j label • 例 if--then--else: if (i!=j) h=i+j; else h=i-j; • Q: While文はどのように? while (i!=j) i=i+j; beq $s 4, $s 5, Lab 1 add $s 3, $s 4, $s 5 j Lab 2 Lab 1: sub $s 3, $s 4, $s 5 Lab 2: . . . Lab 1: beq $s 4, $s 5, Lab 2 add $s 4, $s 5 j Lab 1 Lab 2: . . . 26

今まで学んだことのまとめ(2): • • アセンブラ命令 意味 add $s 1, $s 2, $s 3 sub $s 1, $s 2, $s 3 lw $s 1, 100($s 2) sw $s 1, 100($s 2) bne $s 4, $s 5, L beq $s 4, $s 5, L j Label $s 1 = $s 2 + $s 3 $s 1 = $s 2 – $s 3 $s 1 = Memory[$s 2+100] = $s 1 もし $s 4 != $s 5ならば次の命令は Label もし $s 4 = $s 5ならば次の命令は Label 機械語の命令形式: R op rs rt rd I op rs rt 16 bit address J op shamt funct 26 bit address 28
