Wzmacniacze operacyjne Wzmacniacz operacyjny symbol Wzmacniacz operacyjny podstawy
Wzmacniacze operacyjne.
Wzmacniacz operacyjny - symbol
Wzmacniacz operacyjny - podstawy
w. o. - zasady oddziaływania we-wy
w. o. - przykłady wzmacniania sygnałów stałych
Wygląd obudów układów scalonych wzmacniaczy operacyjnych

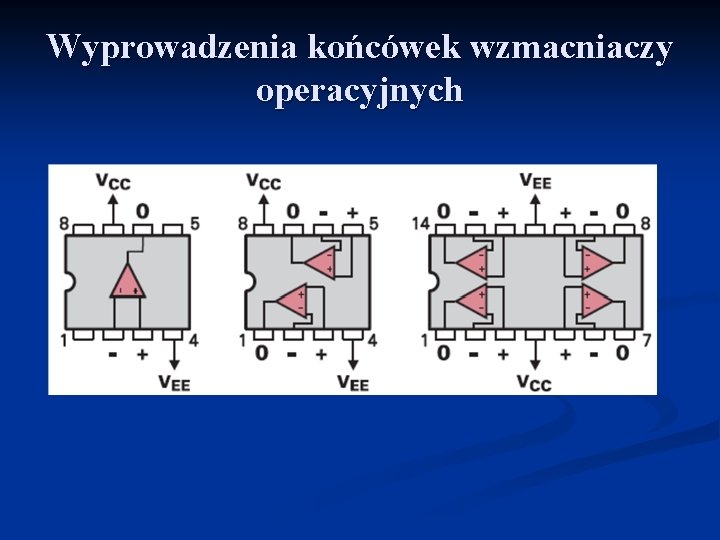

Wyprowadzenia końcówek wzmacniaczy operacyjnych
Zasilanie wzmacniaczy operacyjnych (symetryczne)
Zasilanie wzmacniaczy napięciem pojedynczym
Dane fabryczne dotyczące u. A 741 Wzmacniacz operacyjny u. A 741 jest jednym z najbardziej popularnych wzmacniaczy operacyjnych. Produkuje go większość firm elektronicznych co wiąże się z różnymi literami w nazwie. Opis wyprowadzeń pokazany jest na rysunku:
Struktura wewnętrzna układu:
Parametry statyczne wzmacniaczy operacyjnych • Wzmocnienie napięciowe (bez sprzężeń zwrotnych) • Wejściowe napięcie niezrównoważenia (input offset voltage) • Prądy polaryzacji wejść (input bias currents) • Wejściowy prąd niezrównoważenia (input offset current) • Współczynniki zmian termicznych w/w parametrów • Współczynnik tłumienia sygnału wspólnego CMMR (common mode rejection ratio) • Współczynnik tłumienia zmian napięcia zasilania SVRR (supply voltage rejection ratio)
Napięcie niezrównoważenia
CMRR - współczynnik tłumienia napięcia wspólnego
Parametry „szybkościowe” wzmacniaczy operacyjnych • Iloczyn szerokości pasma przenoszenia przez wzmocnienie (Gain Band. Width Product: GBW, GBP) • Maksymalna szybkość zmian sygnału wyjściowego(Slew rate) n Typy wzmacniaczy: • Szybkie, super szybkie (fast, ultrafast)
Pasmo przenoszenia i częstotliwość graniczna
Szybkość zmian napięcia wyjściowego
Parametry wzmaczniaczy operacyjnych
Parametry wzmacniaczy operacyjnych
Podstawowe układy pracy wzmacniaczy operacyjnych. Wzmacniacz odwracający n Wzmacniacz nieodwracający n Wtórnik n
Wzmacniacz odwracający
Wzmocnienie I 2 I 1 0 V
Wzmacniacz odwracający (do zapamiętania)
Wzmacniacz nieodwracający
I 2 I 1 UR
I 2 I 1 UR
Wzmacniacz nieodwracający - do zapamiętania

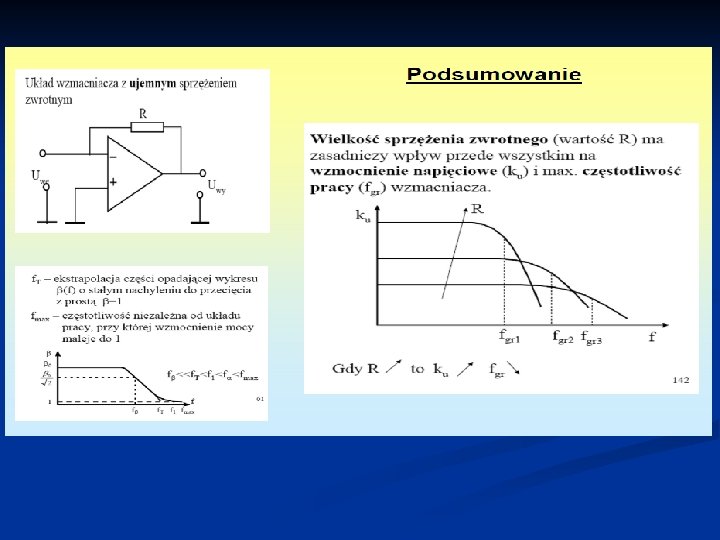

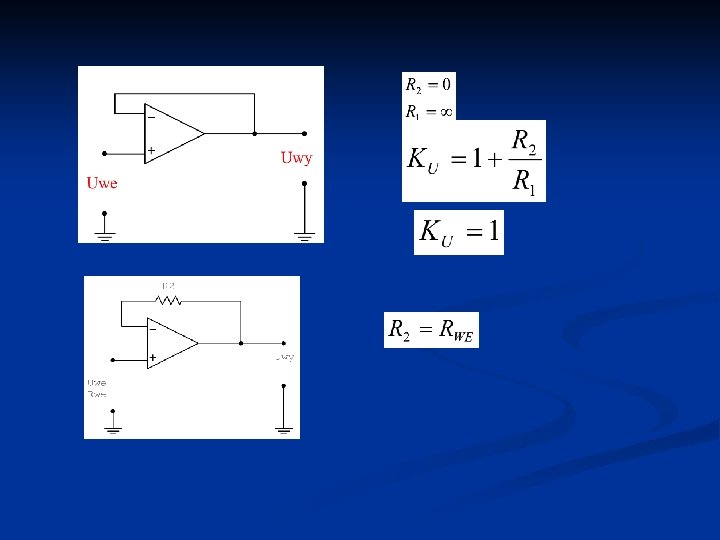

Wtórnik.

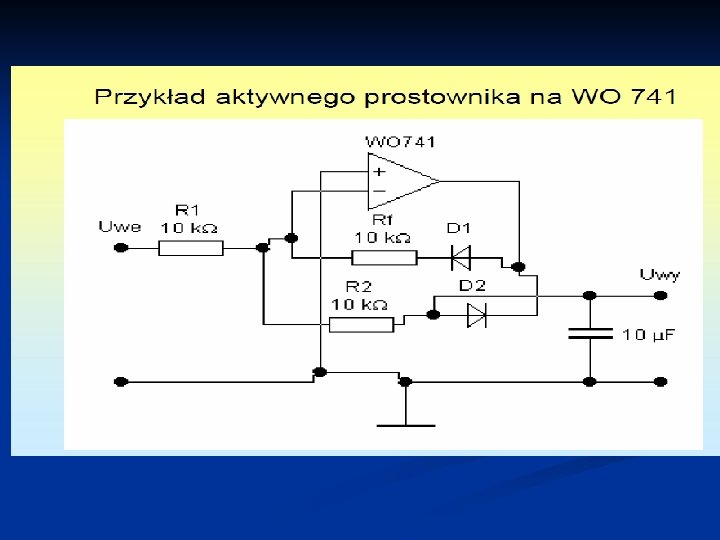

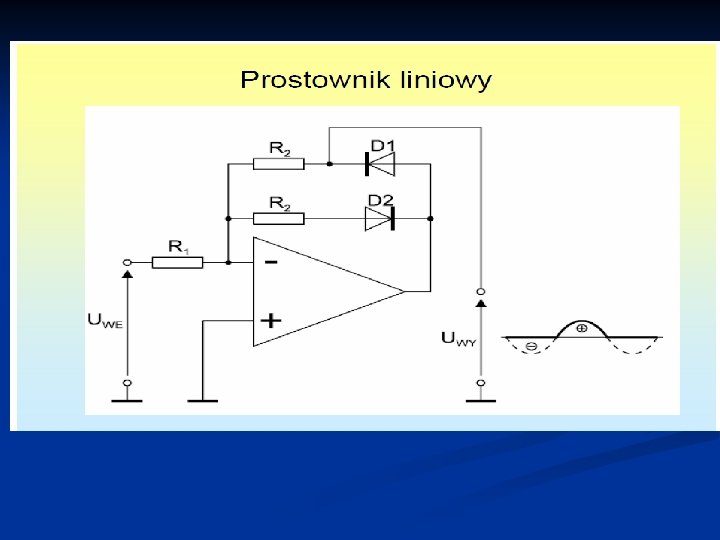

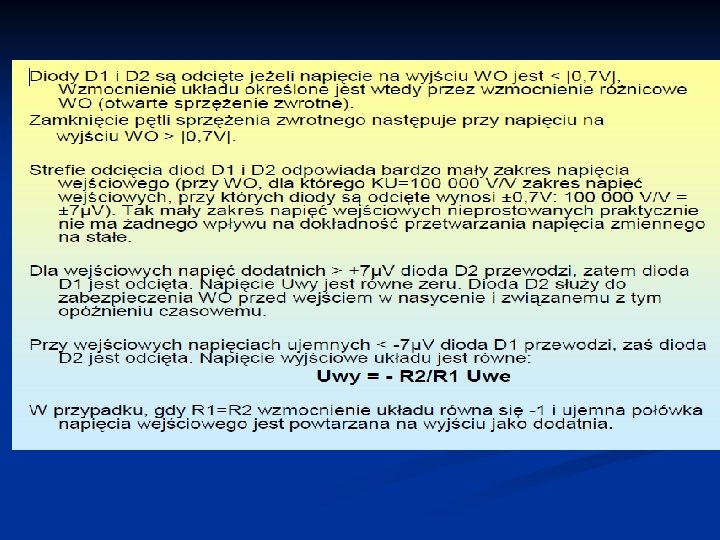

Prostownik Liniowy
