Wytapianie materiaw metalowych z rud RODZAJE RUD MAGNETYT

Wytapianie materiałów metalowych z rud RODZAJE RUD MAGNETYT HEMATYT LIMONIT SYDERYT PIRYT

PROCES TECHNOLOGICZNY WYDOBYCIE RUD WZBOGACANIE AGLOMERACJA KONCENTRATU METALURGIA (WYTAPIANIE SURÓWKI) RAFINACJA SURÓWKI

WZBOGACANIE a) b) MECHANICZNE CHEMICZNE Oczyszczanie z zanieczyszczeń AGLOMERACJA Spiekanie wzbogaconej rudy z koksem i topnikami (kamień wapiennej i dolomit) RAFINACJA Oczyszczanie i uszlachetnianie – można uzyskać czysty metal

Wielki piec WSAD KOKS RUDA TOPNIKI KOŃCOWY PRODUKT SURÓWKA

Przeróbka surówki – redukcja domieszek z wyjątkiem węgla SURÓWKI ODLEWNICZE PRZERÓBCZE SURÓWKI BIAŁE SZARE SPECJALNE na odlewy staliwne, do produkcji żeliw przetwarzane na stal

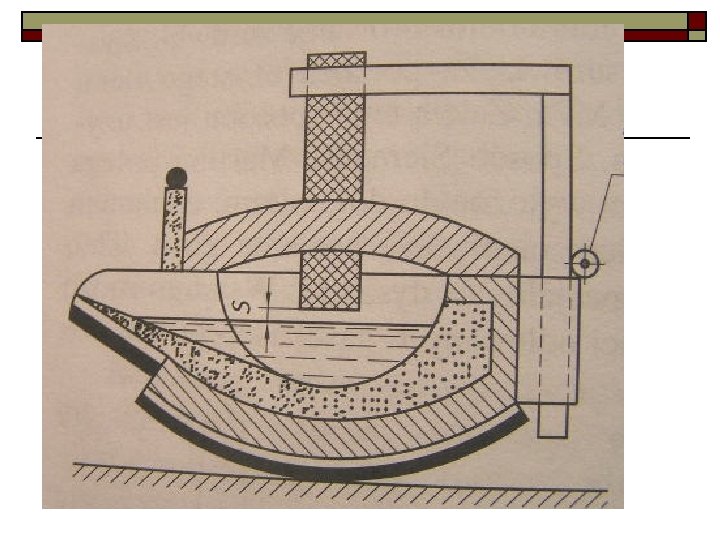

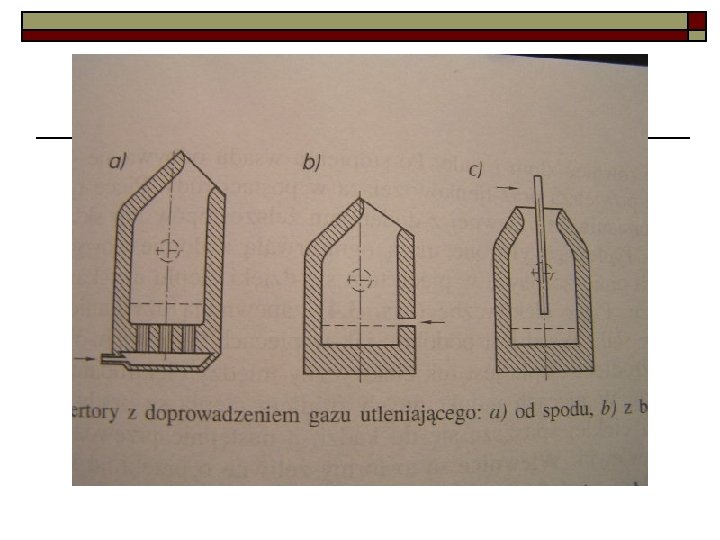

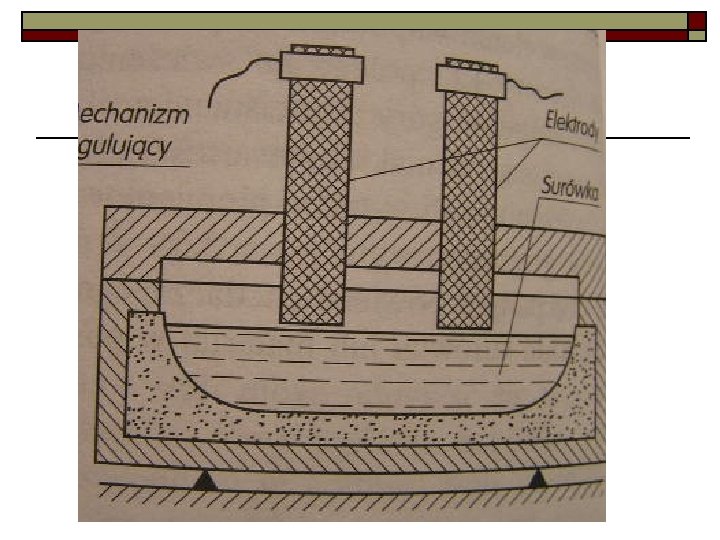

PRODUKCJA STALI Utlenianie (świeżenie) – białej surówki, której celem jest zmniejszenie zawartości węgla i domieszek. Otrzymany produkt to stal zlewna SPOSOBY REALIZACJI KONWERTOROWE ELEKTRYCZNE

PODZIAŁ STALI STALE NIESTOPOWE (WĘGLOWE) STOPOWE

PODZIAŁ STALI STALE NIESTOPOWE (WĘGLOWE) KONSTRUKCYJNE NARZĘDZIOWE PODSTAWOWE (ZWYKŁEJ JAKOŚCI) HARTUJĄCE SIĘ PŁYTKO SPECJALNE (WYŻSZEJ JAKOŚCI) HARTUJĄCE SIĘ GŁĘBOKO

PODZIAŁ STALI STALE STOPOWE KONSTRUKCYJNE NARZĘDZIOWE NISKOSTOPOWE SPECJALNE DO PRACY NA ZIMNO DO ULEPSZANIA CIEPLNEGO DO PRACY NA GORĄCO DO AZOTOWANIA SZYBKOTNĄCE NA ŁOŻYSKA TOCZNE DO NAWĘGLANIA

OZNACZANIE STALI STALE NIESTOPOWE (WĘGLOWE) KONSTRUKCYJNE PODSTAWOWE (ZWYKŁEJ JAKOŚCI) Znak stali składa się z symbolu St i liczby porządkowej 0, 3, 5, 7 Np. St 0, St 3, St 7, St 3 S S na końcu oznacza stal przeznaczoną do spawania SPECJALNE (WYŻSZEJ JAKOŚCI) Znak stali składa się z liczby dwucyfrowej uzupełnionej w pewnych przypadkach literą. Np. 10, 15, 20 G Liczba oznacza zawartość węgla w setnych częściach procenta.

OZNACZANIE STALI STALE NIESTOPOWE (WĘGLOWE) NARZĘDZIOWE HARTUJĄCE SIĘ PŁYTKO Znak stali składa się z symbolu N, liczby oznaczającej zawartość węgla w dziesiątych częściach procenta i litery E na końcu np. N 7 E, N 8 E, N 9 E HARUJĄCE SIĘ GŁĘBOKO Znak stali składa się z symbolu N, liczby oznaczającej zawartość węgla w dziesiątych częściach procenta np. N 7, N 8, N 9

OZNACZANIE STALI STALE STOPOWE Konstrukcyjne Znak stali składa się z liczby oznaczającej zawartość węgla w setnych częściach procenta i kolejnych licz wraz z cyframi oznaczającymi zawartość dodatków stopowych: G - mangan N - nikiel F - wanad S - krzem M - molibden J - aluminium H - chrom T - tytan W - wolfram np. 30 H 2 G 2 N – stal stopowa konstrukcyjna o zawartości węgla 0, 30 %, której głównymi dodatkami stopowymi są chrom(2%), mangan(2%) i nikiel (poniżej 1, 5 %)

OZNACZANIE STALI STALE STOPOWE Narzędziowe do pracy na zimno Znak stali składa się z litery N i kolejnych liter oznaczającymi zawartość dodatków stopowych: Do pracy Na gorąco Znak stali składa się z litery W i kolejnych liter oznaczającymi zawartość dodatków stopowych: szybkotnące Znak stali składa się z litery S i litery wraz z cyfrą oznaczającej zawartość głównego dodatku stopowego M – mangan, N – nikiel, V – wanad, S – krzem, L – molibden, C – chrom, T – tytan, W – wolfram, B – bor, K – kobalt, P – grupa (chrom, nikiel, wanad) np. NCWV, WCL, SW 12
