WYKRES ANCONY Uwaga: Do wykładu przydadzą się: ołówek, linijka, gumka, kolorowe cienkopisy.

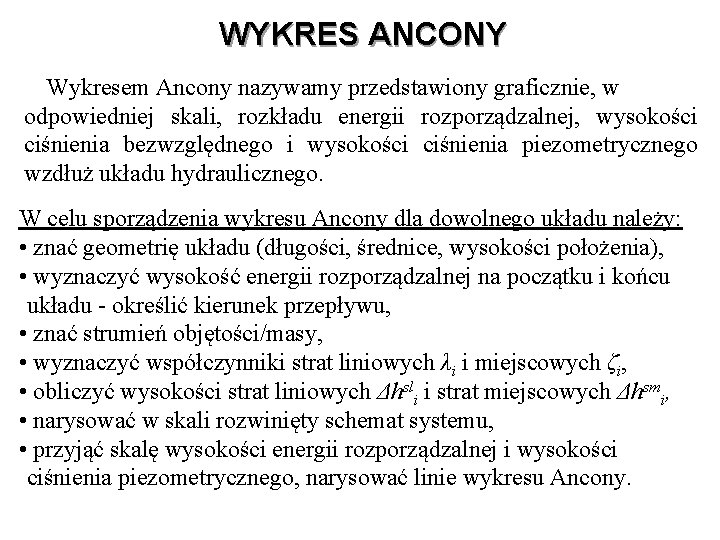

WYKRES ANCONY Wykresem Ancony nazywamy przedstawiony graficznie, w odpowiedniej skali, rozkładu energii rozporządzalnej, wysokości ciśnienia bezwzględnego i wysokości ciśnienia piezometrycznego wzdłuż układu hydraulicznego. W celu sporządzenia wykresu Ancony dla dowolnego układu należy: • znać geometrię układu (długości, średnice, wysokości położenia), • wyznaczyć wysokość energii rozporządzalnej na początku i końcu układu - określić kierunek przepływu, • znać strumień objętości/masy, • wyznaczyć współczynniki strat liniowych λi i miejscowych ζi, • obliczyć wysokości strat liniowych Δhsli i strat miejscowych Δhsmi, • narysować w skali rozwinięty schemat systemu, • przyjąć skalę wysokości energii rozporządzalnej i wysokości ciśnienia piezometrycznego, narysować linie wykresu Ancony.
WYKRES ANCONY Linie na wykresie Ancony: Ø Linia energii Ø Linia ciśnień bezwzględnych Ø Linia ciśnień piezometrycznych
WYKRES ANCONY 1. Odcinek przewodu o wymiarach l, d
WYKRES ANCONY Spadek hydrauliczny (2) (3 a) Wysokość prędkości (4)
WYKRES ANCONY 2. Nagłe rozszerzenie przewodu l 1, d 1 l 2, d 2

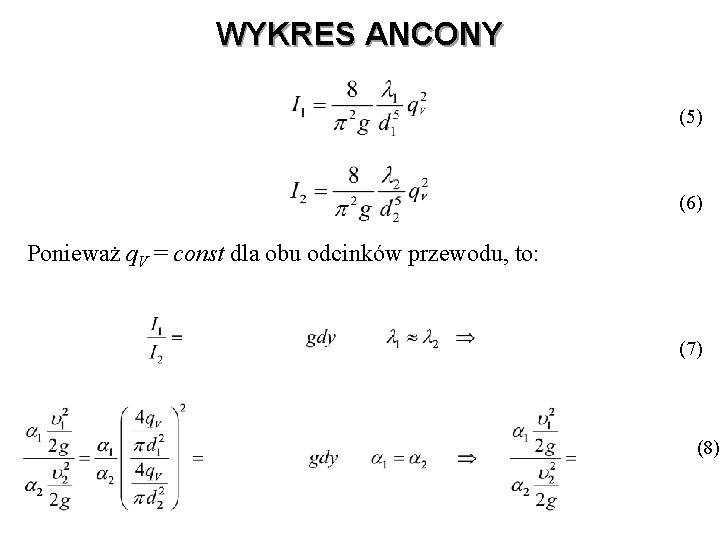

WYKRES ANCONY (5) (6) Ponieważ q. V = const dla obu odcinków przewodu, to: (7) (8)
WYKRES ANCONY 3. Przeszkoda miejscowa typu zawór (9)
WYKRES ANCONY 4. Nagłe zwężenie przewodu l 1, d 1 l 2, d 2
WYKRES ANCONY 5. Przewód pochylony pod kątem x – długość rzutu poziomego przewodu
WYKRES ANCONY 6. Łagodne zwężenie przewodu (konfuzor)
WYKRES ANCONY 7. Łagodne rozszerzenie przewodu (dyfuzor)
WYKRES ANCONY 8. Wlot do zbiornika otwartego
WYKRES ANCONY 9. Wlot do zbiornika zamkniętego

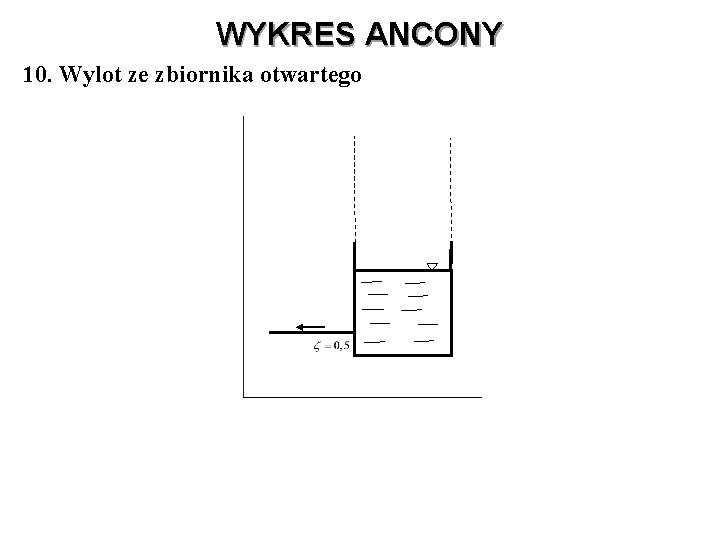

WYKRES ANCONY 10. Wylot ze zbiornika otwartego

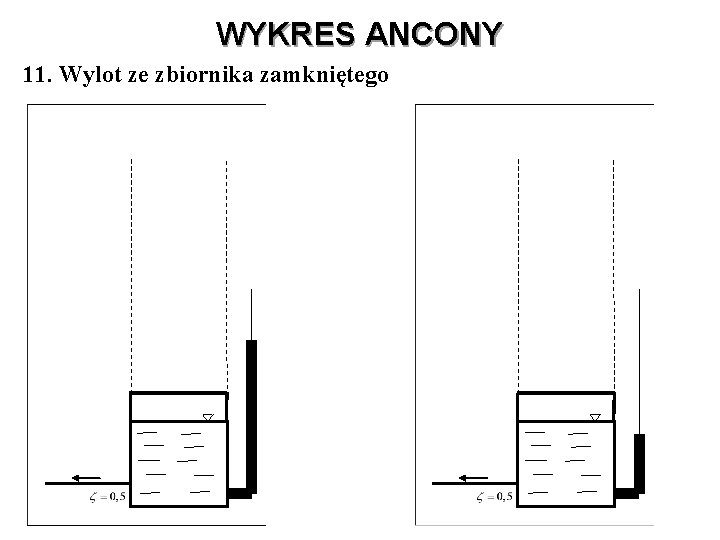

WYKRES ANCONY 11. Wylot ze zbiornika zamkniętego

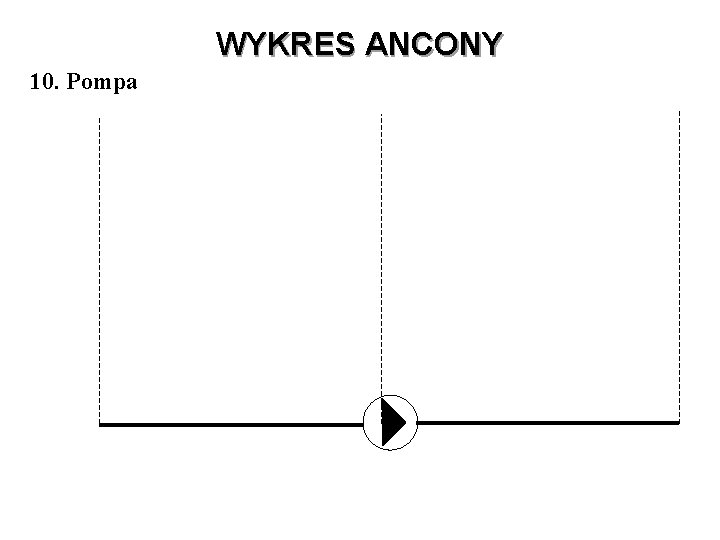

WYKRES ANCONY 10. Pompa
Przykład 1.
Przykład 2. pb 7 6 pd 5 4 3 4 d 2 1 pd/ g 8
