Wykorzystanie rozwiza i funkcjonalnoci Dray Tek Krzysztof Skowina

Wykorzystanie rozwiązań i funkcjonalności Dray. Tek Krzysztof Skowina Specjalista ds. rozwiązań sieciowych

Agenda Ø Multi. WAN Ø Multi. LAN Ø Obiekty i grupy Ø CSM Ø Zarządzanie użytkownikami Ø Firewall Ø VPN Ø Certyfikaty X. 509 Ø Zarządzenie pasmem

Multi. WAN

Multi. WAN Interfejsy WAN (Vigor serii 2830, 2850, 2920) Ø Ø 3 interfejsy WAN 1: ADSL 2+ / VDSL 2 / Fast Ethernet WAN 2: Gigabit Ethernet WAN 3: USB 2. 0

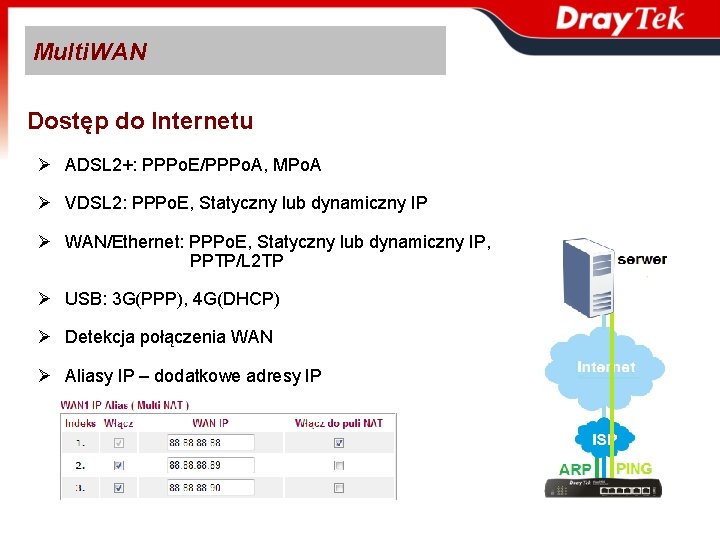

Multi. WAN Dostęp do Internetu Ø ADSL 2+: PPPo. E/PPPo. A, MPo. A Ø VDSL 2: PPPo. E, Statyczny lub dynamiczny IP Ø WAN/Ethernet: PPPo. E, Statyczny lub dynamiczny IP, PPTP/L 2 TP Ø USB: 3 G(PPP), 4 G(DHCP) Ø Detekcja połączenia WAN Ø Aliasy IP – dodatkowe adresy IP

Multi. WAN Load balance / WAN Backup Ø WAN Load balance: - kierowanie ruchu z sieci lokalnej do Internetu poprzez aktywne łącza WAN - maksymalna prędkość transmisji sesji uzależniona od użytego interfejsu WAN Ø WAN Backup – łącze zapasowe na wypadek uszkodzenia jednego lub dwóch łączy WAN Ø Zastosowanie: - WAN 1 oraz WAN 2: Load balance - WAN 3: Backup

Multi. WAN Polityka WAN Load balance Ø Kierowanie ruchu z sieci lokalnej do Internetu poprzez wskazany interfejs WAN na podstawie: protokołu, źródłowego adresu IP, docelowego portu Ø Zastosowanie: HTTPS (TCP 443) przez WAN 1

Multi. LAN

Multi. LAN Interfejsy LAN (Vigor serii 2830, 2850, 2920) Ø Ø Ø 4 -portowy switch Podsieci lokalne o różnych adresacjach IP Podsieć LAN 1 – na cele NAT Podsieć LAN 2, LAN 3, LAN 4 – na cele NAT lub routing Podsieć routowana

Multi. LAN VLAN (Vigor serii 2830, 2850, 2920) Ø 8 VLANów, 4/8 interfejsów, 4 podsieci LAN Ø Tagowanie 802. 1 Q Ø Routing pomiędzy podsieciami Ø Zastosowanie: - port P 1 oraz SSID 1: podsieć LAN 1 - port P 2 oraz SSID 2: podsieć LAN 2 - port P 3 oraz SSID 3: podsieć LAN 3 - port P 4 oraz SSID 4: podsieć LAN 4

Obiekty i grupy

Obiekty i grupy Ø Obiekty IP – pojedynczy adres , zakres adresów, podsieć Ø Obiekty IPv 6 – pojedynczy adres, zakres adresów, podsieć Ø Obiekty usług – protokół, port źródłowy, port docelowy Ø Obiekty wyrazów – maksymalnie 3 frazy w obiekcie Ø Obiekty rozszerzeń plików – obrazy (np. jpeg), video (np. wmv), audio (np. mp 3), java (np. java), Active. X (np. axs), kompresje (np. zip), wykonywalne (np. exe)

CSM

CSM Kontrola aplikacji Ø Kontrola IM: - Zaawansowane zarządzanie obejmujące logowanie, wiadomość, transfer pliku, gra, konferencja (np. MSN) - Aplikacje IM (np. Gadu) - Vo. IP (np. SIP/RTP) - Web IM URL(np. Web. MSN) Ø Kontrola P 2 P: - Protokół (np. e. Donkey, Bit. Torrent) - Aplikacje P 2 P (np. Ares) Ø Kontrola protokołów (np. HTTP, POP 3) Ø Kontrola różnych aplikacji: - Tunelowanie (np. Real. Tunnel) - Strumieniowanie (np. Silver. Light) - Zdalna kontrola (np. VNC, Team. Viewer) - Web HD (np. MS Sky. Drive)

CSM Filtr zawartości URL Ø Kontrola dostępu URL – przepuszczanie lub blokowanie stron www na podstawie słów kluczowych występujących w adresie URL Ø Kontrola elementów Web – przepuszczanie lub blokowanie ciasteczek, proxy, uploadu, rozszerzeń plików Ø Zastosowanie: Blokowanie stron z frazą ‘seks’

CSM Filtr treści Web Ø Przepuszczanie lub blokowanie stron www na podstawie kategorii stron wspieranych przez Commtouch Ø 64 kategorii stron: - ochrona dzieci (np. Porn & Sexually) - wypoczynek (np. Entertainment) - biznes (np. Job Search) - rozmowy (np. Chat) - komputery-Internet (np. Computers) - pozostałe (np. Arts) Ø Biała/czarna lista - przepuszczanie lub blokowanie stron www na podstawie słów kluczowych

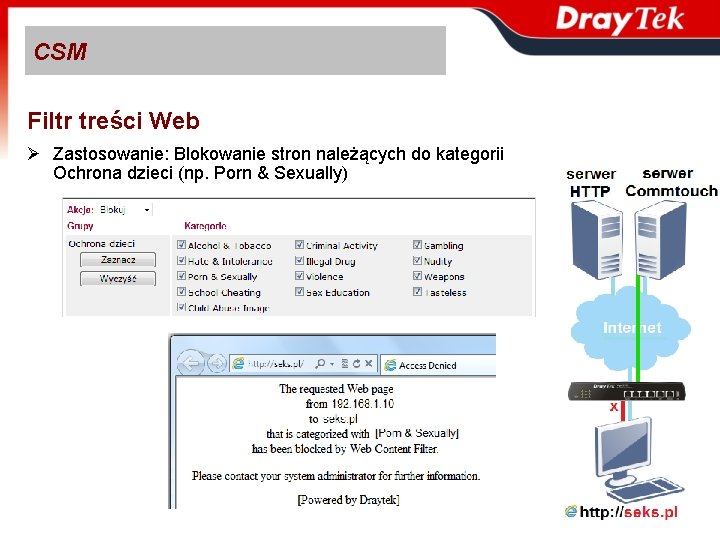

CSM Filtr treści Web Ø Zastosowanie: Blokowanie stron należących do kategorii Ochrona dzieci (np. Porn & Sexually)

CSM Filtr DNS Ø Analiza zapytań DNS z użyciem profilu filtra treści Web (WCF) Ø Cache zawiera m. in. adres IP z kategorią strony Ø Zastosowanie: Blokowanie stron należących do kategorii Ochrona dzieci (np. Porn & Sexually)

Zarządzanie użytkownikami

Zarządzanie użytkownikami Ø Tryb użytkownicy – indywidualna polityka firewall poprzez wybór reguły firewall w profilu użytkownika Ø Tryb reguły – wspólna polityka firewall poprzez wybór użytkowników w regułach firewall Ø Limitowanie czasu, danych – po przekroczeniu limitu brak dostępu do Internetu, możliwość przywrócenia domyślnych limitów według harmonogramu Ø Uwierzytelnianie lokalne, LDAP/AD lub RADIUS na podstawie nazwy użytkownika i hasła wprowadzonych przez przeglądarkę, Telnet lub Alert Tool

Firewall

Firewall Filtr Ø Filtr połączeń Ø Filtr danych Ø 85 reguł Firewall (12 zestawów po 7 reguł + domyślna reguła) Ø Reguła filtru: - harmonogram - obiekty IP, obiekty usług - kierunek: LAN/RT/VPN -> WAN -> LAN/RT/VPN - akcja: zablokuj natychmiast, zablokuj gdy nie pasuje dalej, przepuść natychmiast, przepuść gdy nie pasuje dalej - zastosowanie: kontrola sesji, Qo. S, polityka rozkładu obciążenia, zarządzenie użytkownikami, kontrola aplikacji, filtr zawartości URL, filtr treści Web

Firewall Ochrona Do. S Ø Wykrycie i blokowanie ataku po przekroczeniu progu: - SYN flood - UDP flood - ICMP flood - Skanowanie portów Ø Wykrycie i blokowanie ataku: - Land (SYN + IP Spoofing) - Smurf (broadcast ICMP) - Trace Route (tracert) - Fragmenty SYN (flaga SYN + fragmenty) - Fraggle (broadcast UDP) - Skanowanie flag TCP (niewłaściwe flagi) - Tear Drop (nakładające się fragmenty) - Ping of Death (duży rozmiar ICMP) - Fragmenty ICMP - Nieznany protokół

VPN

VPN Protokoły Ø PPTP: - szyfrowanie: MPPE-40, MPPE-128 - uwierzytelnianie PPP: PAP, CHAP, MS-CHAPv 1/2 Ø IPSec: - szyfrowanie: DES, 3 DES, AES-128, AES-192, AES-256 - funkcja haszująca: MD 5, SHA-1 - grupa Diffiego-Helmana: G 1, G 2, G 5, G 14 - uwierzytelnianie IKE: klucz PSK, certyfikat X. 509 - tryb IKE: główny, agresywny Ø L 2 TP: - szyfrowanie: opcjonalnie IPSec - uwierzytelnianie PPP: PAP, CHAP, MS-CHAPv 1/2 Ø SSL VPN: - szyfrowanie: DES, RC 4 -128, 3 DES, AES-128 Ø Open VPN: - szyfrowanie: AES-128, AES-256 - funkcja haszująca: SHA-1, SHA-256

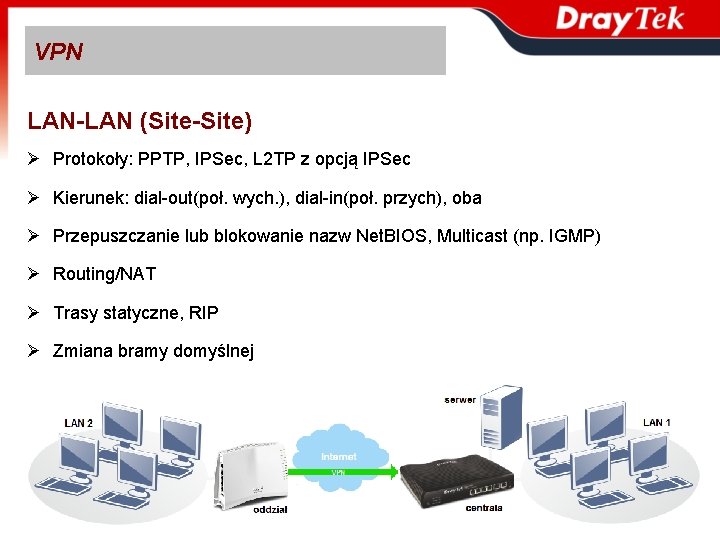

VPN LAN-LAN (Site-Site) Ø Protokoły: PPTP, IPSec, L 2 TP z opcją IPSec Ø Kierunek: dial-out(poł. wych. ), dial-in(poł. przych), oba Ø Przepuszczanie lub blokowanie nazw Net. BIOS, Multicast (np. IGMP) Ø Routing/NAT Ø Trasy statyczne, RIP Ø Zmiana bramy domyślnej

VPN TRUNK – Load balance Ø VPN Load balance: - Równoczesne kierowanie ruchu z sieci lokalnej do sieci zdalnej poprzez aktywne tunele - Zwiększenie prędkości transmisji Ø Klient VPN musi wspierać VPN load balance Ø Serwer VPN musi wspierać VPN load balance Ø Zastosowanie: - Klient VPN posiada dwa łącza WAN - Serwer VPN posiada dwa łącza WAN

VPN TRUNK – Backup Ø VPN Backup – zapasowy tunel na wypadek uszkodzenia głównego tunelu Ø Klient VPN musi wspierać VPN Backup Ø Serwer VPN nie musi wspierać VPN Backup Ø Zastosowanie: - Klient VPN posiada dwa łącza WAN - Serwer VPN posiada dwa łącza WAN

VPN Host-LAN (Użytkownik zdalny) Ø Protokoły: PPTP, IPSec, L 2 TP z opcją IPSec, SSL, Open VPN Ø m. OTP Ø Uwierzytelnianie: lokalna baza danych, RADIUS, LDAP/AD Ø Przypisywanie stałego adresu IP Ø Przepuszczanie lub blokowanie nazw Net. BIOS, Multicast (np. IGMP)

VPN m. OTP (mobile One Time Password) Ø Hasła jednorazowe dla VPN: PPTP, L 2 TP, SSL VPN, Open VPN Ø Bezpłatna aplikacja na różne systemy Ø Tajny klucz oraz PIN do generowania haseł jednorazowych w routerze Vigor oraz urządzeniu mobilnym Ø Generowanie hasła po wpisaniu kodu PIN

VPN Smart VPN Client

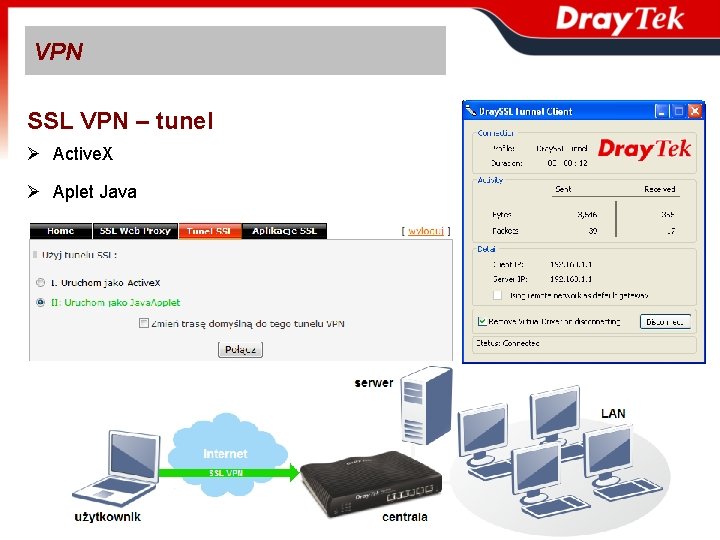

VPN SSL VPN – tunel Ø Active. X Ø Aplet Java

VPN SSL VPN – Web proxy Ø SSL Ø Bezpieczne przekierowanie portu, RDP

VPN SSL VPN – aplikacje Ø VNC Ø RDP Ø Samba. C, RDP

Certyfikaty X. 509

Certyfikaty X. 509 Certyfikaty Ø IPSec LAN-LAN(Site-Site), IPSec Host-LAN(Użytkownik zdalny) Ø Żądanie certyfikatu lokalnego X. 509: - alternatywna nazwa podmiotu: adres IP, nazwa domeny, adres email - nazwa podmiotu: Kraj(C), Stan(ST), Lokalizacja(L), Organizacja(O), Jednostka organizacyjna(OU), Wspólna nazwa(CN), Email(E) - typ klucza: RSA - rozmiar klucza: 1024 bit, 2048 bit Ø Certyfikat zaufanego CA Ø Tożsamość X. 509

Certyfikaty X. 509 Vigor 3900 jako centrum certyfikacji Ø Root CA Ø Podpisywanie żądań certyfikatów

Zarządzanie pasmem

Zarządzanie pasmem Limitowanie sesji Ø Domyślny limit – limit dotyczący wszystkich oprócz adresów zdefiniowanych na liście ograniczeń Ø Lista ograniczeń – limit dotyczący konkretnych adresów IP Ø Harmonogram Ø Zastosowanie: Limit sesji 500 dla 192. 168. 1. 10~12

Zarządzanie pasmem Limitowanie pasma Ø Domyślny limit – limit dotyczący adresów nie znajdujących się na liście ograniczeń Ø Automatyczne dostosowywanie – przydzielanie wolnego pasma ponad limit w celu lepszego wykorzystania dostępnego pasma Ø Lista ograniczeń: - Tryb każdy – limit dotyczący każdego z adresów IP - Tryb dzielony – limit dotyczący grupy adresów IP Ø Sprytne limitowanie pasma - limit dotyczący adresów nie znajdujących się na liście ograniczeń, których liczba sesji przekracza określoną wartość Ø Harmonogram

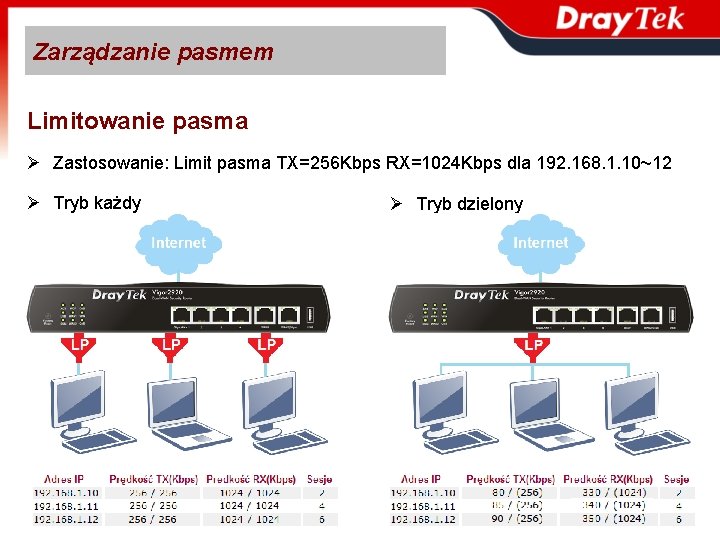

Zarządzanie pasmem Limitowanie pasma Ø Zastosowanie: Limit pasma TX=256 Kbps RX=1024 Kbps dla 192. 168. 1. 10~12 Ø Tryb każdy Ø Tryb dzielony

Zarządzanie pasmem Qo. S Ø 4 klasy (3 w pełni edytowalne) – każda z klas ma możliwość ustawienia procentowego (%) udziału w każdym łączu WAN Ø Kierunek Qo. S: wyjściowy, wejściowy, oba Ø Kontrola pasma UDP Ø Priorytet TCP ACK dla ruchu wychodzącego Ø Możliwość tagowania pakietów wychodzących (Diff. Serv) Ø Najwyższy priorytet dla Vo. IP SIP/RTP Ø Włączenie Qo. S poprzez reguły klas lub reguły Firewall

Zarządzanie pasmem Qo. S Ø Zastosowanie: Qo. S dla ruchu wychodzącego - klasa 1: vpn - klasa 2: www (http, https) - klasa 3: email (smtp, pop 3) - klasa 4: pozostały ruch

Dziękuję za uwagę
