Wykorzystanie komputera i Internetu na zajęciach pracowni elektrycznej i elektronicznej Opracował: mgr inż. Adam Borysiuk nauczyciel mianowany Zespołu Szkół Ponadgimnazjalnych Copyright 1996 -99 © Dale Carnegie & Associates, Inc. 1

Jak wyglądają zajęcia pracowni elektrycznej i elektronicznej? • Zajęcia praktyczno-teoretyczne. • Odbywają się w specjalnej pracowni. • Uczniowie montują układy pomiarowe, wykonują pomiary i opracowują wyniki w postaci sprawozdania. • Po każdej serii ćwiczeń – zajęcia kontrolne. 2

Jak komputer i Internet pomogą na zajęciach pracowni? • Wirtualne ćwiczenia. • Mierniki współpracujące z komputerem. • Układy sterowane z komputera. • Wirtualne katalogi elementów elektronicznych. • Pomocne programy, np. Kalkulator wartości rezystancji. • Komputer sprawdzający wiedzę ucznia i oceniający. • Programy do opracowywania wyników pomiarów. 3

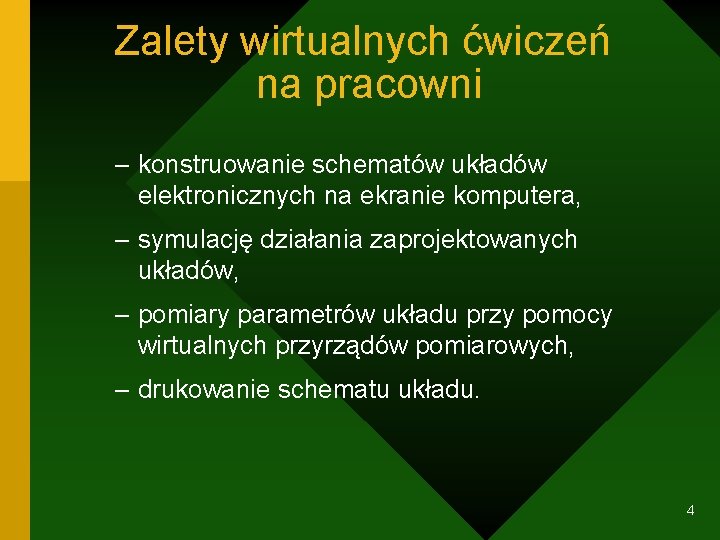

Zalety wirtualnych ćwiczeń na pracowni – konstruowanie schematów układów elektronicznych na ekranie komputera, – symulację działania zaprojektowanych układów, – pomiary parametrów układu przy pomocy wirtualnych przyrządów pomiarowych, – drukowanie schematu układu. 4

Wady wirtualnych ćwiczeń na pracowni – symulacje komputerowe są idealne - prawidłowy zaprojektowany układ zawsze będzie działał - w rzeczywistości jest różnie, – uczeń nie ma możliwości manualnych ćwiczeń przy łączeniu układów i obsłudze mierników, – uczeń nie uczy się odpowiedzialności – nic nie może „spalić” na komputerze. 5

Electronics Workbench 6

Ami. Lab 7

Crocodile Clips 8

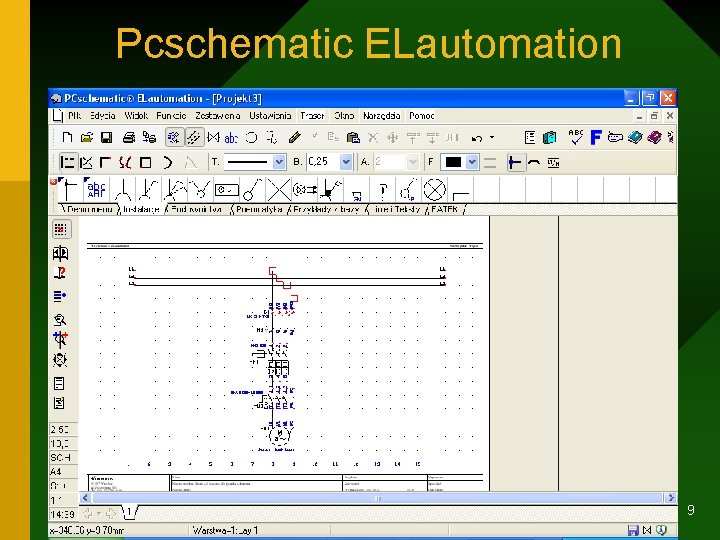

Pcschematic ELautomation 9

Symulacje działania maszyn http: //www. zamkor. pl/programy fizyka liceum/silnik_elektr. htm 10

Symulacje obwodów elektrycznych http: //www. zamkor. pl/programy%20 fizyka%20 liceum/prawoohma. htm 11

Mierniki współpracujące z komputerem • Multimetr łączy się z komputerem za pomocą szeregowego złącza typu RS-232 C. • Konieczne jest tu oprogramowanie, które umożliwia wyświetlanie aktualnego wyniku pomiaru na monitorze komputera. • Komputer systematyzuje pobrane wyniki w postaci komparatora lub wykresu graficznego. 12

Układy sterowane z komputera. Urządzenia i maszyny elektryczne bywają sterowane komputerem. Należy to ćwiczyć w ramach pracowni elektrycznej i elektronicznej. Zestaw laboratoryjny współpracujący z komputerem niemieckiej firmy Lukas-Nülle. 13

Wirtualne katalogi elementów elektronicznych W czasie pomiarów laboratoryjnych na zajęciach pracowni elektrycznej i elektronicznej często zachodzi potrzeba szybkiego uzyskania danych znamionowych konkretnego elementu elektronicznego. Sieć Internet pomaga w tym. Istnieją programy, które stanowią bogatą bazę danych o elementach elektronicznych. Jedną z takich aplikacji jest „Katalog półprzewodników” wersja 3. 0. 14

Kalkulator wartości rezystancji Istnieje system zapisu wartości rezystancji na rezystorze zrealizowany za pomocą barwnych pasków. Niewprawione osoby mają kłopot, bez korzystania z tablic, odczytać wartość rezystancji rezystora oznaczonego kodem paskowym. Ułatwia to umieszczony w Internecie kalkulator przeliczający kod paskowy na wartość liczbową i odwrotnie. Po wybraniu barw, które rozwijają się po kliknięciu myszką, automatycznie otrzymamy wynik. http: //www. serwistv. com/opornik. html 15

Testery wiedzy uczniów Do sprawdzenia wiedzy Program Stm. Generator testów jest godny polecenia ponieważ: ucznia może nam przyjść z pomocą komputer. üpytania i dystraktory odpowiedzi mogą to być plikami nawet filmowymi), ümożna określać skalę ocen i progi punktów na poszczególne oceny, ümożna stosować ograniczenia czasowe, ümożna wyświetlać komentarze, ümożna zabezpieczenie testu hasłem, ümoże określić liczbę poprawnych odpowiedzi, 16

Komputer przy opracowaniu wyników pomiarów W sprawozdaniu z wykonania ćwiczenia umieszcza się: § wiadomości wstępne, czyli podstawowe informacje o badanym urządzeniu, metodach pomiarowych itp. – mogą być znalezione w Internecie, § schematy elektryczne – ławo je sporządzić w programach prezentowanych na poprzednich slajdach, § tabele pomiarowe i wykresy charakterystyk sporządzane na podstawie tabel z wynikami pomiarów – można je wykonać w edytorze tekstu lub arkuszu kalkulacyjnym. 17

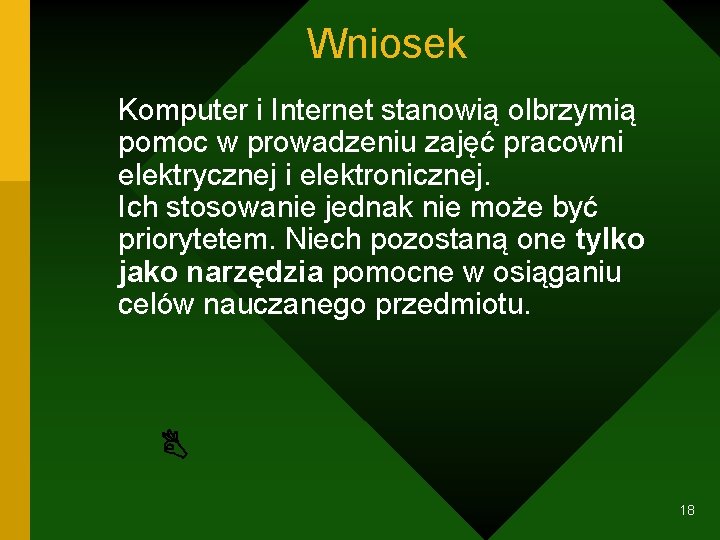

Wniosek Komputer i Internet stanowią olbrzymią pomoc w prowadzeniu zajęć pracowni elektrycznej i elektronicznej. Ich stosowanie jednak nie może być priorytetem. Niech pozostaną one tylko jako narzędzia pomocne w osiąganiu celów nauczanego przedmiotu. 18
