Wykady z fizyki dla studentw Wydziau Transportu Studia

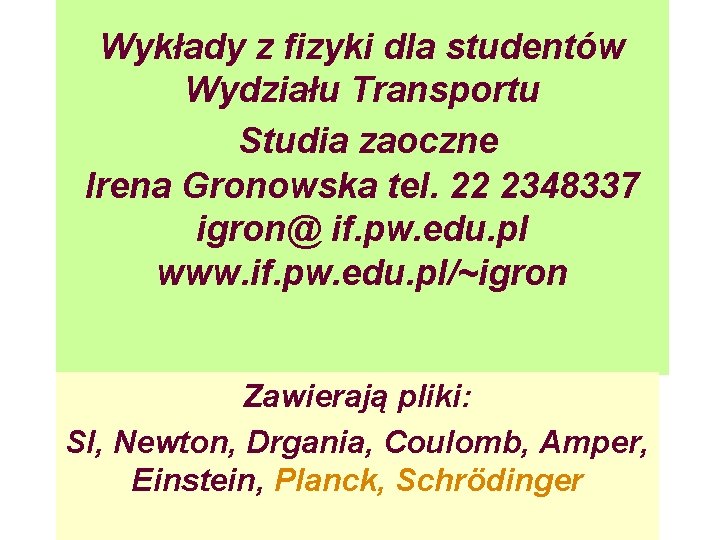

Wykłady z fizyki dla studentów Wydziału Transportu Studia zaoczne Irena Gronowska tel. 22 2348337 igron@ if. pw. edu. pl www. if. pw. edu. pl/~igron Zawierają pliki: SI, Newton, Drgania, Coulomb, Amper, Einstein, Planck, Schrödinger

Zestawy zadań do ćwiczeń rachunkowych: 1. WEKTORY 2 2. PRAWA ZACHOWANIA 3. Grawitacja. 4. Drgania 5. ROWMAX 1 6. ROWMAX 2 7. ROWMAX 3 6. TEORIA WZGLĘDNOŚCI (sem. 2) 7. Kwantowa natura promieniowania

Literatura: • Robert Resnick, Dawid Halliday - Fizyka, PWN, Warszawa, 1998 • Robert Resnick, Dawid Halliday, Walker Podstawy fizyki, PWN, Warszawa, 2005 (i późniejsze wydania) • Czesław Bobrowski - Fizyka, PWN, Warszawa, 1995 • Eugeniusz Wnuczak - Fizyka. Działy wybrane, Wrocław 1995 • Szczepan Szczeniowski - Fizyka doświadczalna. cz. IV - Optyka, cz. V - Fizyka atomowa, PWN,

• Edward M. Purcell - Elektryczność i magnetyzm, PWN, Warszawa, 1974 • Jay Orear - Fizyka, WNT, Warszawa, 1992 • Encyklopedia fizyki współczesnej, PWN, Warszawa, 1983 • B. M. Jaworski, A. A. Dietłaf - Fizyka. Poradnik encyklopedyczny, PWN, Warszawa, 1999 • Kazimierz Blankiewicz, Małgorzata Igalson Zbiór zadań rachunkowych z fizyki, WPW, Warszawa 1993 • Krzysztof Jezierski, Bogumił Kołodka, Kazimierz Sierański - Fizyka, zadania z rozwiązaniami, Oficyna Wydawnicza, Wrocław 2000 • Jearl Walker – Podstawy Fizyki, Warszawa

OCENA EGZAMINU Punkty otrzymane na egzaminie + punkty z kartkówek OCENA 11 -12 3 13 -14 3. 5 15 -16 4 17 -18 4. 5 19 i więcej 5

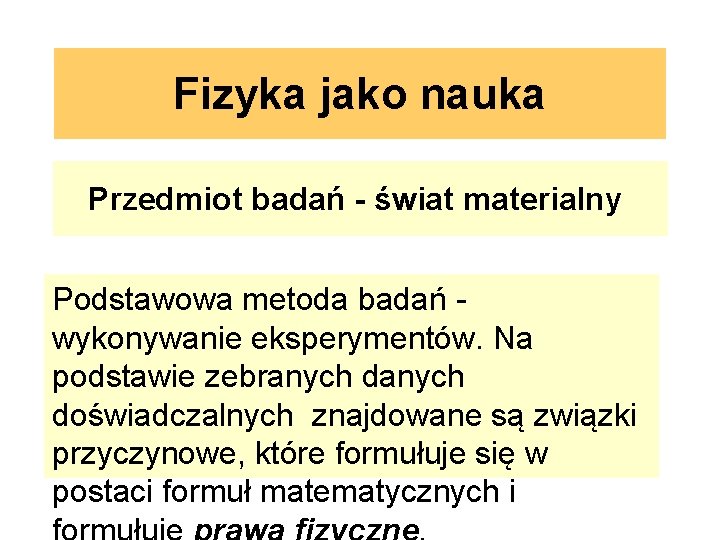

Fizyka jako nauka Przedmiot badań - świat materialny Podstawowa metoda badań wykonywanie eksperymentów. Na podstawie zebranych doświadczalnych znajdowane są związki przyczynowe, które formułuje się w postaci formuł matematycznych i

Teoria - zbiór logicznie powiązanych praw Magnetyzm (B = μ 0 i, …) Elektryczność (i =U/R, …. ) Optyka (1/d 1 + 1/d 2 = 1/f, …) Rozwój fizyki Równania Maxwella

Metoda indukcji - metoda przechodzenia od najprostszych obserwacji do abstrakcyjnej teorii (anegdota o jabłku Newtona). Z twierdzeń teorii fizycznej za pomocą logicznego wnioskowania czyli drogą dedukcji można przewidzieć nowe zjawiska i wyniki doświadczeń. Zasady fizyki - fundamentalne prawa, na których opiera się pewna teoria. (Patrz. Newton)

Wielkości fizyczne - taka własność ciała lub zjawiska, którą można porównać ilościowo z taką samą własnością innego ciała lub zjawiska. • Wielkości podstawowe pochodne podane przez wyrażane za podanie sposobu ich pomocą wielkości pomiaru podstawowych

Przykłady wielkości fizycznych: długość, prędkość, praca, napięcie, temperatura, natężenie prądu, czas, liczność materii Przykłady wielkości, których nie zaliczamy do wielkości fizycznych: barwa, kształt, zapach Pomiar wielkości fizycznej polega na wyznaczaniu stosunku liczbowego danej wielkości do wielkości tego samego rodzaju przyjętej za jednostkę. Jednostki wielkości podstawowych jednostki podstawowe - mogą być przyjęte dowolnie, jednostki wielkości pochodnych jednostki pochodne - definiuje się za pomocą

prędkość = długość drogi wielkości podstawowe czas Uwaga! Stosowany wzór nie jest wzorem zawsze słusznym, stosowany jest dla przypadku ruchu jednostajnego (patrz sl 37). wielkość pochodna Odpowiedni zapis dla jednostek: jednostka prędkości = jednostka długości jednostka czasu metr = sekunda

Wielkości fizyczne, ich pomiar i jednostki Międzynarodowy układ jednostek SI

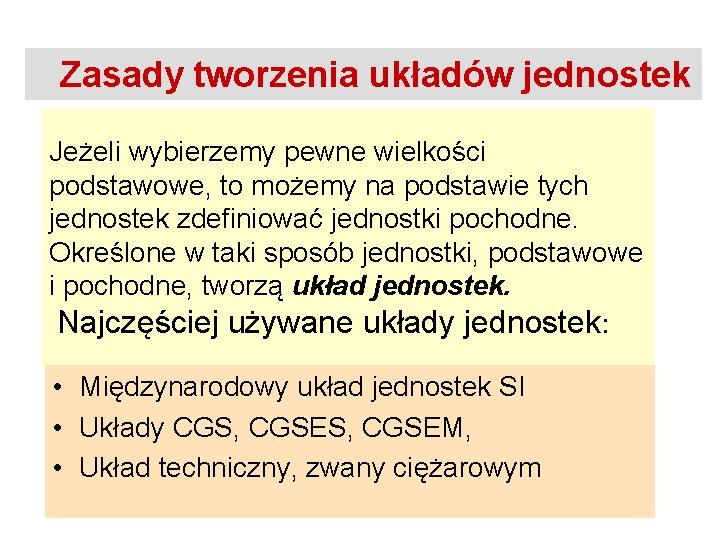

Zasady tworzenia układów jednostek Jeżeli wybierzemy pewne wielkości podstawowe, to możemy na podstawie tych jednostek zdefiniować jednostki pochodne. Określone w taki sposób jednostki, podstawowe i pochodne, tworzą układ jednostek. Najczęściej używane układy jednostek: • Międzynarodowy układ jednostek SI • Układy CGS, CGSEM, • Układ techniczny, zwany ciężarowym

Układ SI Systeme International d’Unites (Franc. ) Siedem jednostek podstawowych (bazowe) Dwie jednostki uzupełniające Jednostki pochodne

Zasady tworzenia jednostek wtórnych Jednostki wtórne są wielokrotnościami lub podwielokrotnościami jednostek podstawowych i pochodnych.

Przedrostek eksa penta tera giga mega kilo hekto deka decy centy mili mikro nano piko femto atto Oznaczenie E P T G M k h da d c m n p f a Mnożnik 1018 1015 1012 109 106 103 102 101 100 10 -1 10 -2 10 -3 10 -6 10 -9 10 -12 10 -15 10 -18

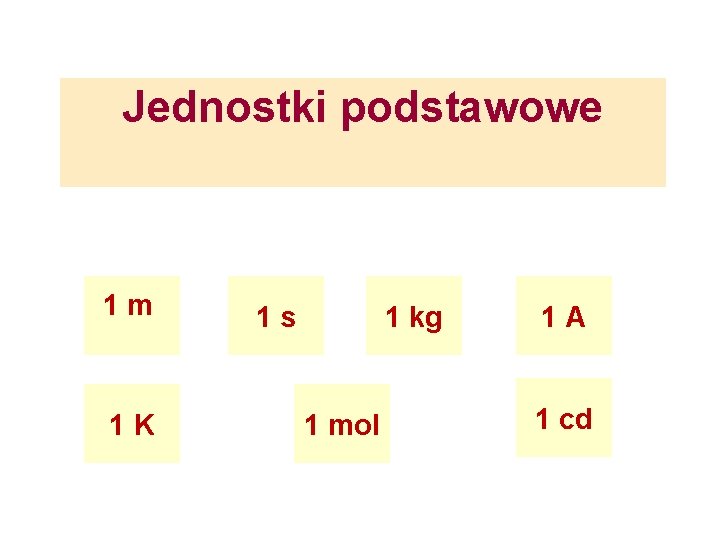

Jednostki podstawowe 1 m 1 K 1 s 1 kg 1 mol 1 A 1 cd

Metr (1 m) Pierwotny wzorzec długości związany był z wymiarami kuli ziemskiej: metr równy jest jednej czterdziestomilionowej część długości południka przechodzącego przez Paryż. Na podstawie takiej definicji i po wykonaniu pomiarów południka kuli ziemskiej sporządzono wzorzec metra w postaci sztaby wykonanej ze stopu platyny z irydem. Dokładniejsze pomiary południka wykazały, że wykonany wzorzec różni się od poprzedniej wartości. Zrezygnowano więc z pierwotnej definicji i przyjęto, że metrem będzie długość wykonanego wzorca. Jednak wzrastające

Następna definicja metra była oparta na pomiarze długości fali pomarańczowej linii widmowej wysyłanej podczas wyładowań elektrycznych przez atomy czystego izotopu kryptonu o liczbie masowej 86. Definicja brzmiała: Metr jest długość równa 1 650 763, 73 długości fali w próżni promieniowania odpowiadająca przejściu między poziomami 2 p 10 a 5 d 5 atomu kryptonu 86. Metr (m) jest długość drogi przebytej w próżni przez Obecna światło wdefinicja czasie 1/brzmi: 299 792 458 s (XVII Gen. Konf. Miar 1983 r. )

Kilogram (1 kg) Definicja jednostki związana jest ze wzorcem w sposób następujący: Kilogram (kg) jest to masa międzynarodowego wzorca tej jednostki masy przechowywanego w Międzynarodowym Biurze Miar w Sevres (III Gen. Konf. Miar w 1901 r. ). Masa tego wzorca wykonanego ze stopu platyny z irydem miała być równa masie 1 dm 3 wody destylowanej w temperaturze 40 C. Później okazało się, że objętość 1 kg wody destylowanej w tej temperaturze wynosi 1, 000 028 dm 3, mimo to utrzymano wzorzec platynowo-irydowy jednostki

Sekunda (1 s) Sekundę najpierw określano jako 1/86 400 część średniej doby słonecznej. Dobą słoneczną nazywamy czas między dwoma kolejnymi przejściami Słońca przez płaszczyznę południka, na którym znajduje się obserwator. Prędkość Ziemi w ruchu wokół Słońca zmienia się w ciągu roku, doba słoneczna nie jest stałym okresem czasu i średnią dobę słoneczną znajdujemy jako średnią ze wszystkich w roku. W ruchu Ziemi wokół jej osi występują jednak nieregularności -czas oparty na średniej dobie słonecznej był niedokładny. Postanowiono więc oprzeć definicję

Definicja brzmiała następująco: sekunda jest 1/31 556 925, 9747 częścią roku zwrotnikowego 1900 roku stycznia 0 godzina 12 czasu efemeryd (data 1900 roku stycznia 0 godzina 12 według przyjętej przez astronomów umowy oznacza południe 31 grudnia 1899 roku). Rok zwrotnikowy jest odstępem czasu między kolejnymi wiosennymi porównaniami dnia z nocą. Długość roku zwrotnikowego zmniejsza się o 0, 53 s na sto lat. Ta definicja była bardzo kłopotliwa. Obowiązująca obecnie definicja oparta Sekunda (s) jest to czas równy 9 192 632 770 jest na wzorcu atomowym. okresom promieniowania odpowiadającego przejściu między dwoma nadsubtelnymi poziomami stanu podstawowego atomu cezu 133 Cs (XII Gen. Konf. Miar w 1964 r. ).

Kelvin (1 K) Kelvin (K) jest to 1/273, 16 część temperatury termodynamicznej punktu potrójnego wody (XII Gen. Konf. Miar w 1967/64 r. ). Punkt potrójny wody jest to taki punkt, w którym lód, woda i para wodna współistnieją w stanie równowagi. Taki stan wody osiągany jest tylko w określonym ciśnieniu. . Punkt potrójny jest jednym ze stałych punktów międzynarodowej skali temperatur.

Pa 611. 73 0. 01 o. C Typowy rozkład stanów równowagi z zaznaczonymi wartościami punktu potrójnego dla wody

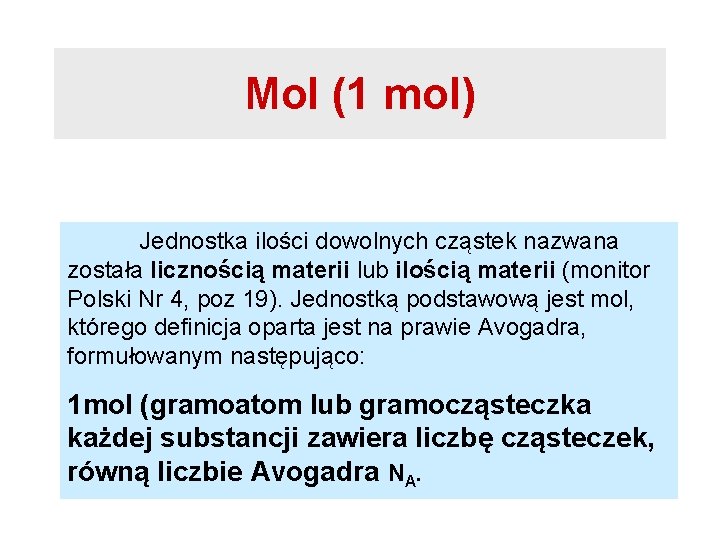

Mol (1 mol) Jednostka ilości dowolnych cząstek nazwana została licznością materii lub ilością materii (monitor Polski Nr 4, poz 19). Jednostką podstawową jest mol, którego definicja oparta jest na prawie Avogadra, formułowanym następująco: 1 mol (gramoatom lub gramocząsteczka każdej substancji zawiera liczbę cząsteczek, równą liczbie Avogadra NA.

NA = 6, 02 • 1023 Mol (mol) jest to liczność materii występująca, gdy liczba cząstek jest równa liczbie atomów zawartych w masie 0, 012 kg 12 C (węgla o masie atomowej 12), (XIV Gen. Konf. Miar w 1971 r. ).

Amper (1 A) Definicja ampera oparta jest na własnościach magnetycznych prądu elektrycznego. Skorzystano tutaj ze zjawiska przyciągania się dwóch przewodników przez które płyną prądy elektryczne w tym samym kierunku.

F 1 = F 2 I 1 F 1 I 2 F 2 I 1 płynie równolegle do I 2 B 1 B 2 Oddziaływanie dwóch przewodników z prądem; prądy płyną prostopadle do płaszczyzny rysunku. B 1 - indukcja magnetyczna wokół przewodnika z prądem I 1. Drugi przewodnik z prądem I 2 znajduje się w polu B 1 wytworzonym przez pierwszy. Analogicznie, przewodnik z prądem I 1 - w polu B 2.

Amper jest natężeniem prądu nie zmieniającego się, który płynąc w dwóch równoległych prostolinijnych przewodach nieskończenie długich o przekroju kołowym znikomo małym, umieszczonych w próżni w odległości 1 m, wywołuje między tymi przewodami siłę równą 2 • 10 -7 N na każdy metr długości przewodu (IX Gen. Konf. Miar w 1948 r. ). 1 N (Newton) jest jednostką siły. W układzie SI jest to jednostka pochodna od kilograma, metra i sekundy (II zasada Newtona). 1 N= kg • m s 2

Kandela (1 cd) Początkowa definicja brzmiała następująco: Kandela jest to światłość, jaką ma w kierunku prostopadłym powierzchnia (1/ 600 000) m 2, ciała doskonale czarnego (promiennika zupełnego), w temperaturze krzepnięcia platyny pod ciśnieniem 101 325 paskali (ciśnienie normalne - 1 atmosfera fizyczna). Obecna definicja jest następująca:

Obecna definicja jest następująca: Kandela (cd) jest to światłość, jaką ma w określonym kierunku źródło emitujące promieniowanie monochromatyczne o częstotliwości 540 • 1012 Hz i którego natężenie w tym kierunku jest równe 1/683 W/sr (XVI Gen. Konf. Miar w 1979 r. ).

Jednostki uzupełniające Radian i steradian Jednostki uzupełniające mają charakter matematyczny.

Radian jest to jednostką miary łukowej kąta płaskiego, równy jest stosunkowi łuku l do promienia tego łuku r. Ścisła definicja jest następująca: Radian jest to kąt płaski zawarty między dwoma promieniami koła, wycinającego z jego okręgu łuk o długości równej promieniowi tego koła. r=l

r l

Steradian Kąt bryłowy jest to część przestrzeni ograniczona powierzchnią stożkową. Jeżeli ze środka pewnej powierzchni kulistej o promieniu r poprowadzimy powierzchnię stożkową wycinającą część kuli o powierzchni S, to powierzchnia ta ograniczy kąt bryłowy równy stosunkowi powierzchni S do kwadratu promienia r.

S = r 2 Jednostka miary kąta bryłowego S O r Steradian jest kątem bryłowym o wierzchołku w środku kuli, wycinającym z jej powierzchni część równą powierzchni kwadratu o boku równym promieniowi tej kuli.

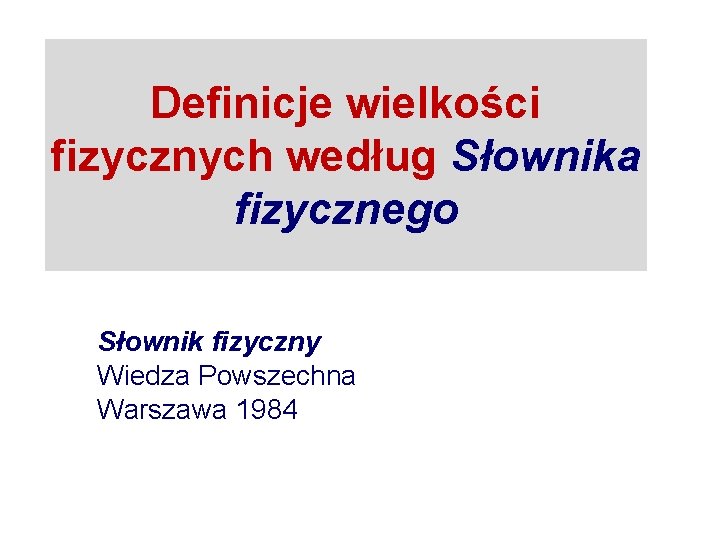

Definicje wielkości fizycznych według Słownika fizycznego Słownik fizyczny Wiedza Powszechna Warszawa 1984

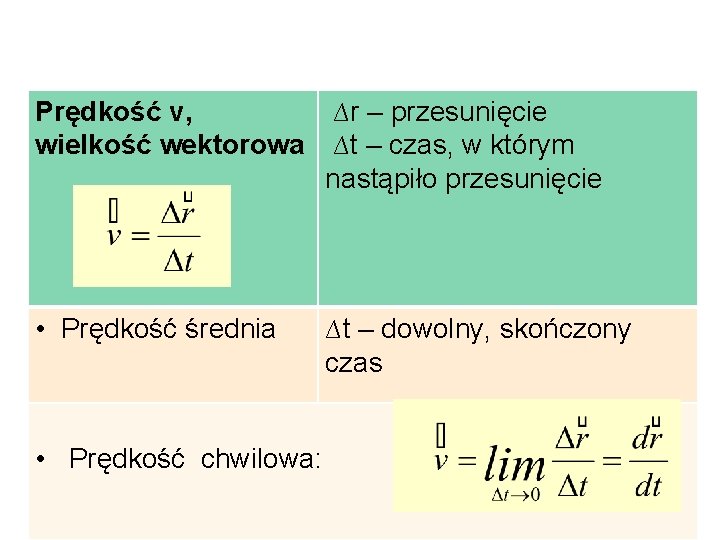

Prędkość v, wielkość wektorowa ∆r – przesunięcie ∆t – czas, w którym nastąpiło przesunięcie • Prędkość średnia ∆t – dowolny, skończony czas • Prędkość chwilowa:

Przyspieszenie a, wielkość wektorowa ∆v – zmiana prędkości ∆t – czas, w którym nastąpiła zmiana prędkości Jeżeli zmiany prędkości w krótkim czasie to def. następująca:

SIŁA Wielkość fizyczna wektorowa, stanowiąca miarę oddziaływań między ciałami. Oddziaływanie to odbywa się za pomocą pól fizycznych. Działanie siły powoduje nadanie ciałom przyspieszeń lub ich odkształcenie. Siły często zależą od właściwości ciała, na które działają, np. siła ciążenia zależy od masy, a siła działająca na ciało w polu elektromagnetycznym od jego ładunku.

Masa – wielkość określona dla danego ciała lub obiektu fizycznego, który wyznacza zachowanie jego pod działaniem siły lub pod działaniem pola grawitacyjnego oraz jako źródło pola grawitacyjnego. • Masa bezwładna równa stosunkowi siły do pochodnej prędkości v m – masa v - prędkość F - siła

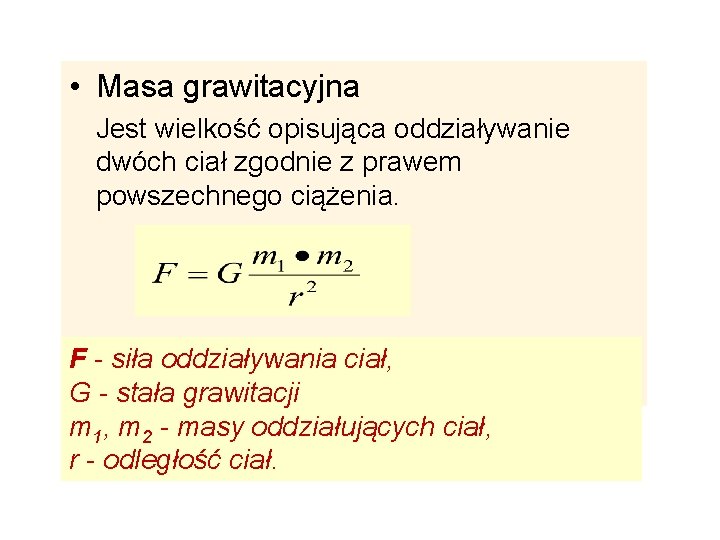

• Masa grawitacyjna Jest wielkość opisująca oddziaływanie dwóch ciał zgodnie z prawem powszechnego ciążenia. F - siła oddziaływania ciał, G - stała grawitacji m 1, m 2 - masy oddziałujących ciał, r - odległość ciał.

Energia Uniwersalna wielkość fizyczna, nadająca się do opisu wszelkiego rodzaju procesów i oddziaływań występujących w przyrodzie. Cechą energii jest to, że podlega zasadzie zachowania. Energia jest funkcją stanu fizycznego. Może być przenoszona z jednego obiektu na drugi. Energia ośrodków ciągłych oraz pól fizycznych charakteryzuje się przez gęstość energii, a jej przepływ przez strumień. Energia jest wielkością addytywną.

Pęd Wektorowa wielkość fizyczna, zdefiniowana dla punktu materialnego jako iloczyn masy m i prędkości v: Pęd układu punktów materialnych nazywa się sumę pędów wszystkich punktów, równą iloczynowi masy M całego układu i prędkości środka masy: Do zmiany pędu konieczne jest działanie siły F. Zapisujemy to jako

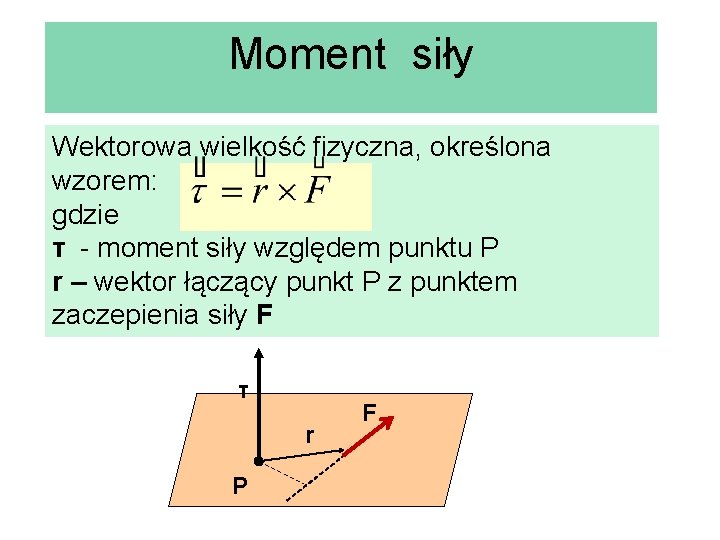

Moment siły Wektorowa wielkość fizyczna, określona wzorem: gdzie τ - moment siły względem punktu P r – wektor łączący punkt P z punktem zaczepienia siły F τ r P F

Moment pędu Wektorowa wielkość fizyczna, charakteryzująca ruch układu mechanicznego względem pewnego, wyróżnionego punktu P w układzie odniesienia. Dany jest przez iloczyn wektorowy: r – wektor łączący punkt P z punktem materialnym o masie m p – pęd punktu materialnego P v – prędkość punktu materialnego L r P m v

Ciepło W fizyce termin ten oznacza formę przekazywania energii lub sposób przekazywania energii między układami. Ciało nie izolowane adiabatycznie może oddawać lub otrzymywać energię bez wykonania pracy. Taki bezpośredni sposób nazywa się ciepłem. Ilość pobranej lub oddanej w ten sposób energii nazywa się ilością ciepła. Przyrost lub spadek temperatury T jest proporcjonalny do ilości ciepła Q. C – pojemność cieplna, zależy od masy i materiału układu, ∆Q – przyrost ilości ciepła, ∆T – przyrost temperatury

Temperatura Jedna z podstawowych wielkości fizycznych, będąca miarą nagrzania. Temperaturę można tylko ściśle zdefiniować dla stanów równowagi termodynamicznej. Z mikroskopowego punktu widzenia temperatura danego ciała reprezentuje intensywność ruchów cieplnych cząsteczek tworzących dane ciało. Temperatura bezwzględna ciała jest proporcjonalna do średniej energii kinetycznej ruchów cieplnych cząsteczek.

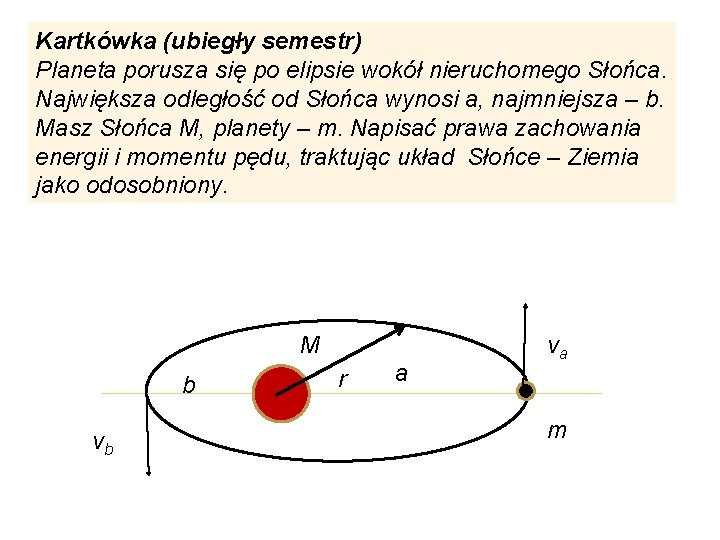

Kartkówka (ubiegły semestr) Planeta porusza się po elipsie wokół nieruchomego Słońca. Największa odległość od Słońca wynosi a, najmniejsza – b. Masz Słońca M, planety – m. Napisać prawa zachowania energii i momentu pędu, traktując układ Słońce – Ziemia jako odosobniony. M b vb r a va m

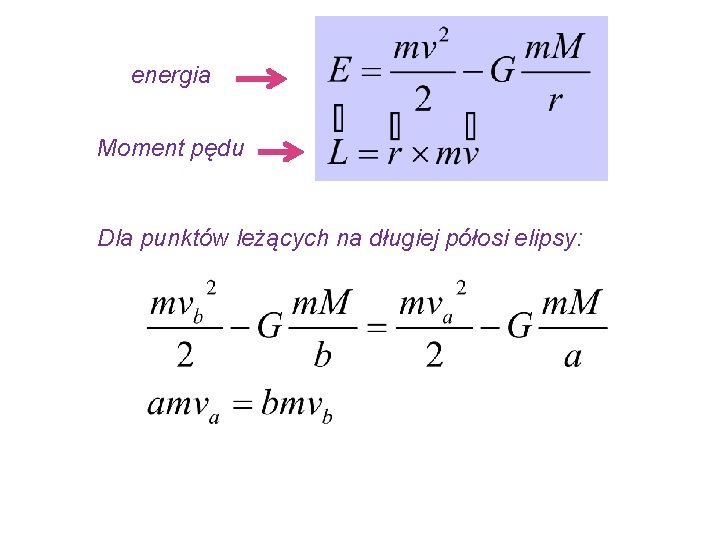

energia Moment pędu Dla punktów leżących na długiej półosi elipsy:

Kartkówka 2 W jakiej odległości od powierzchni Ziemi przyspieszenie ziemskie zmniejszy się dwukrotnie? Dane: R - promień Ziemi M – masa Ziemi G – stała grawitacji Rozwiązanie x – odległość ciała o masie m od powierzchni Ziemi
