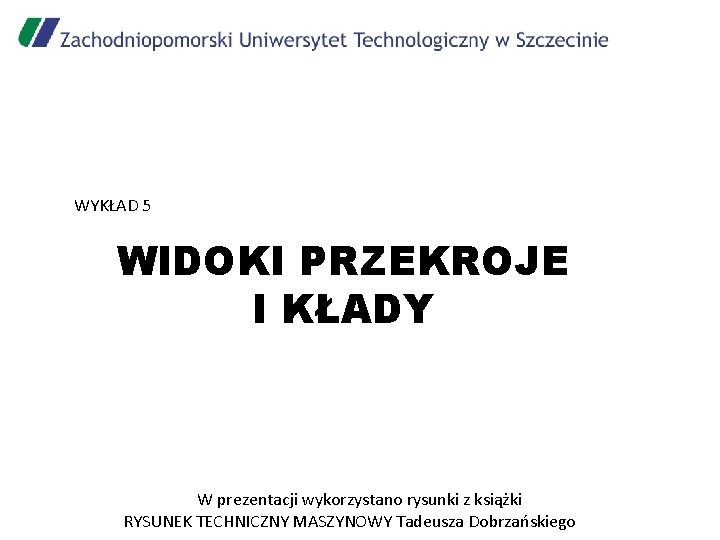

WYKŁAD 5 WIDOKI PRZEKROJE I KŁADY W prezentacji wykorzystano rysunki z książki RYSUNEK TECHNICZNY MASZYNOWY Tadeusza Dobrzańskiego

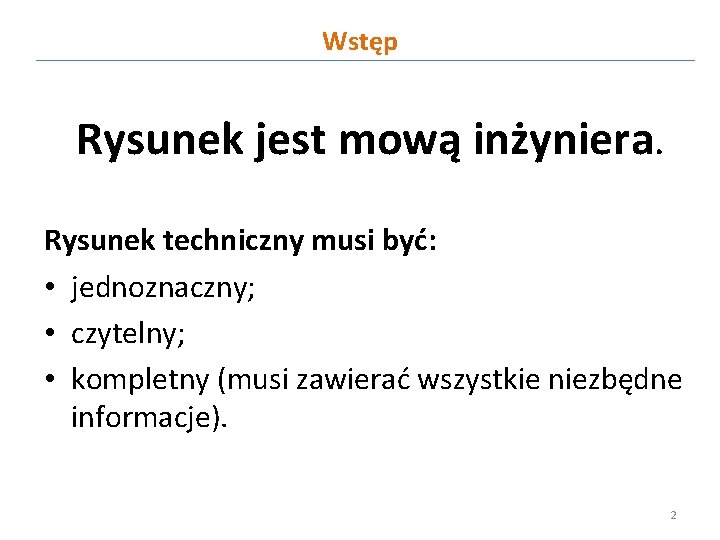

Wstęp Rysunek jest mową inżyniera. Rysunek techniczny musi być: • jednoznaczny; • czytelny; • kompletny (musi zawierać wszystkie niezbędne informacje). 2

Wstęp Poznanie i przestrzeganie ustalonych (zawartych w normach) zasad, dotyczących tworzenia rysunku technicznego jest obowiązkiem każdego inżyniera. 3

Widoki przekroje i kłady • Przedmioty mogą być rysowane w postaci: - widoków przedstawiające ich zewnętrzne kształty. - przekrojów pokazujących budowę wewnętrzną przedmiotów drążonych. 4

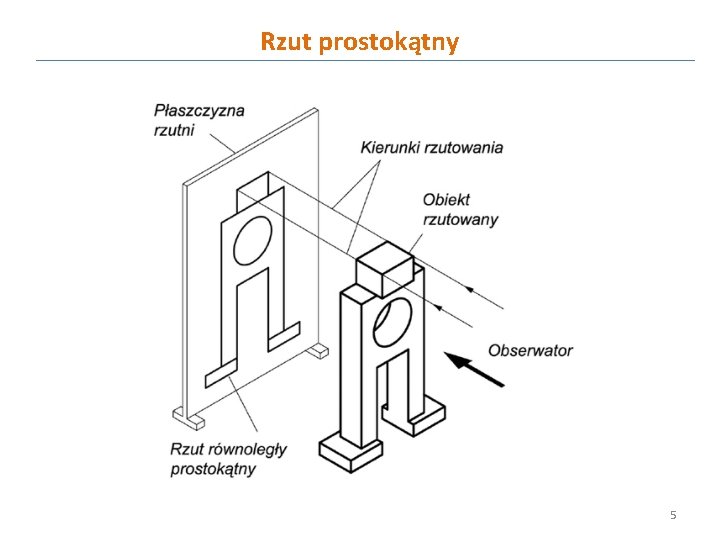

Rzut prostokątny 5

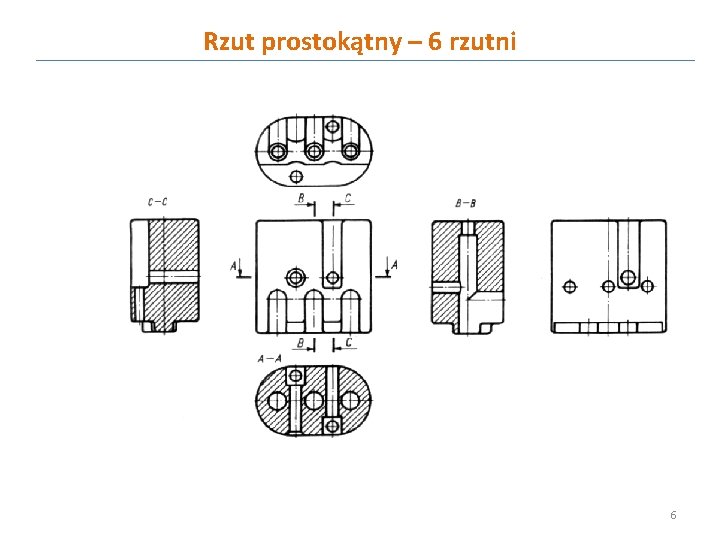

Rzut prostokątny – 6 rzutni 6

Przekrój 7

Widok pomocniczy 8

Widok przesunięty 9

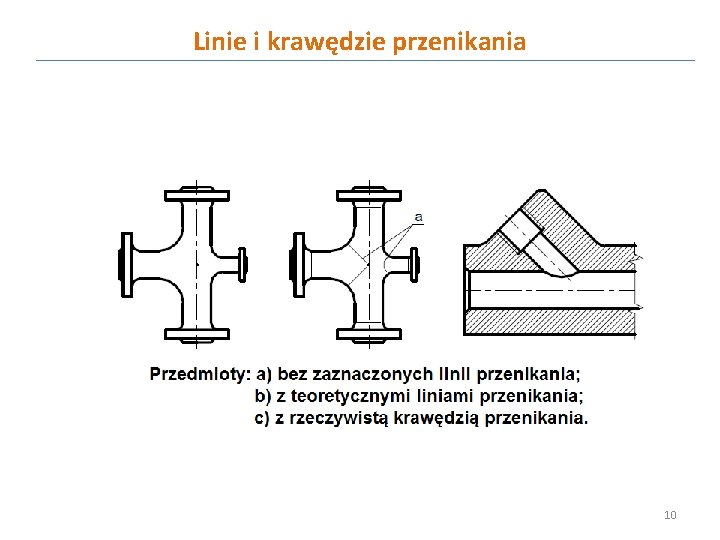

Linie i krawędzie przenikania 10

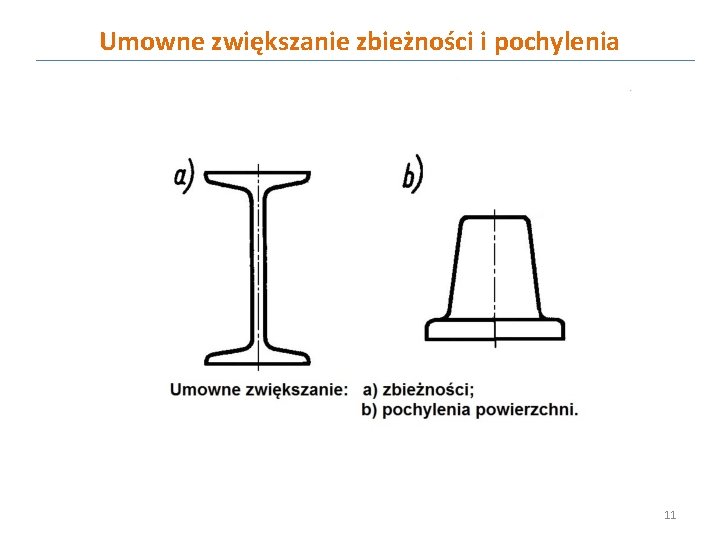

Umowne zwiększanie zbieżności i pochylenia 11

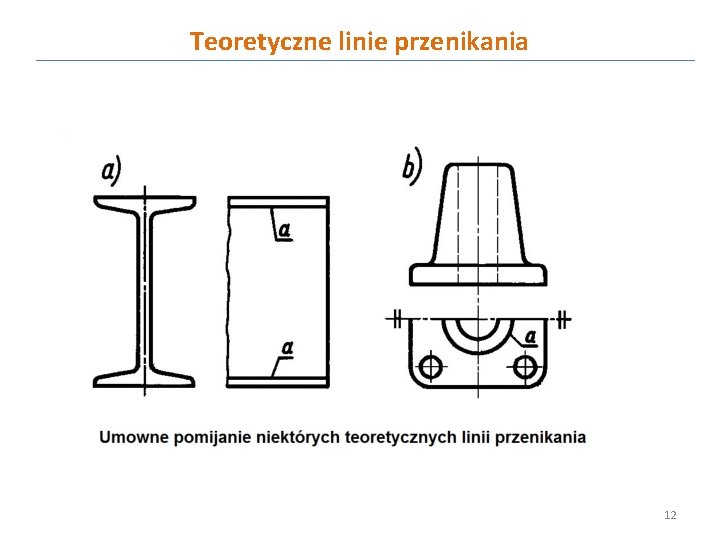

Teoretyczne linie przenikania 12

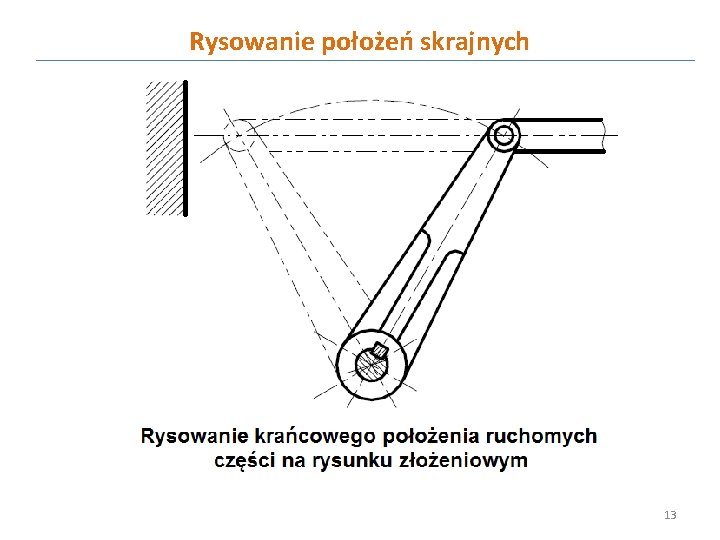

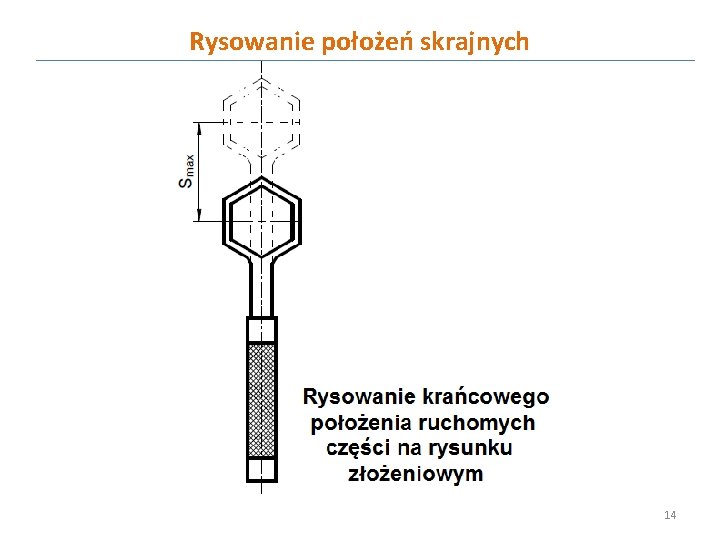

Rysowanie położeń skrajnych 13

Rysowanie położeń skrajnych 14

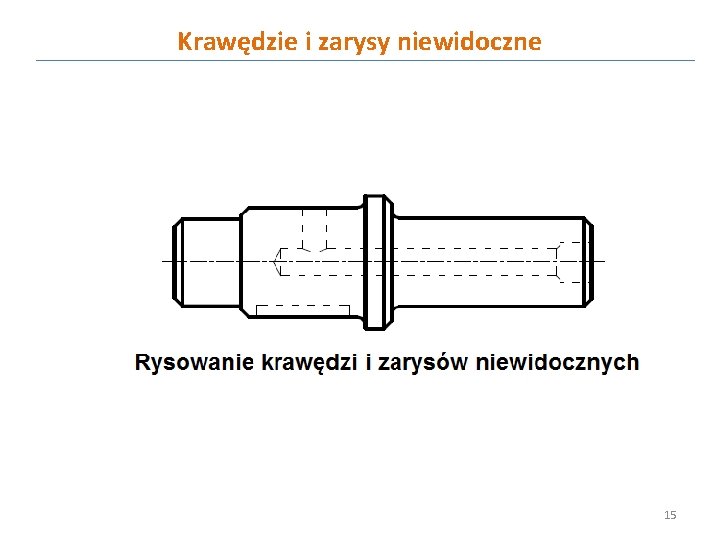

Krawędzie i zarysy niewidoczne 15

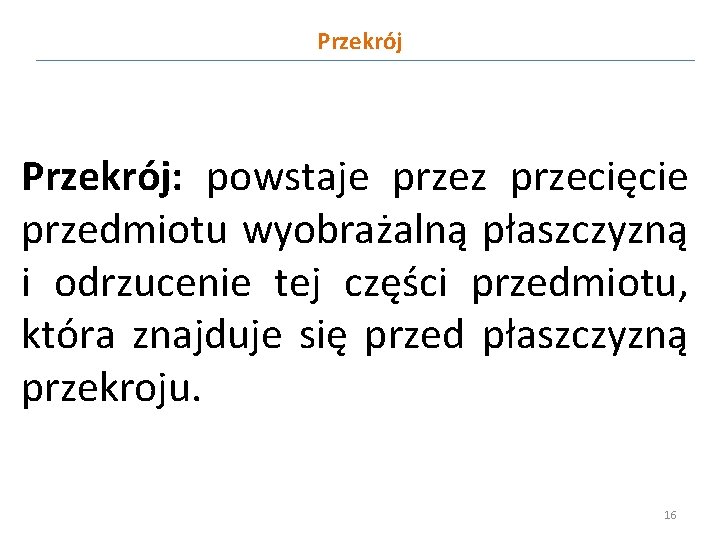

Przekrój: powstaje przez przecięcie przedmiotu wyobrażalną płaszczyzną i odrzucenie tej części przedmiotu, która znajduje się przed płaszczyzną przekroju. 16

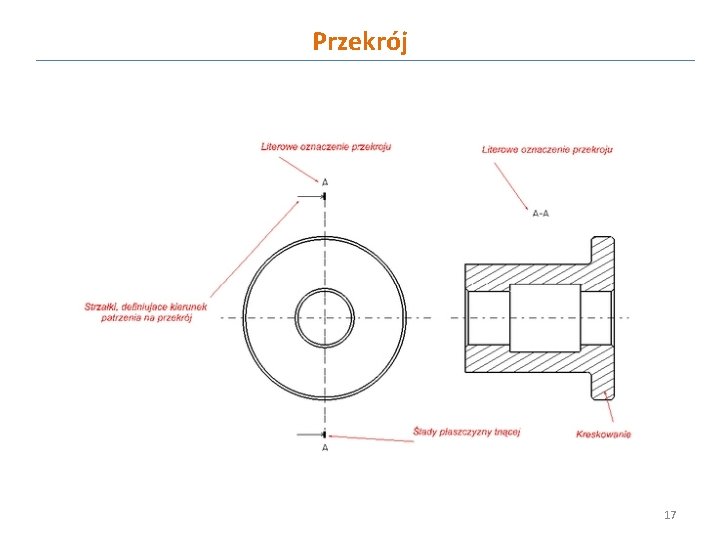

Przekrój 17

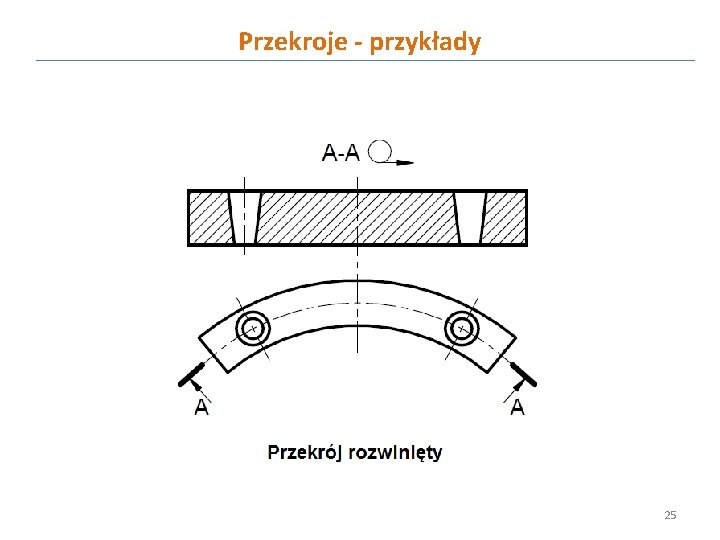

Przekrój Rodzaje przekrojów: Przekrój prosty Przekrój złożony Przekrój przesunięty Przekrój łamany Przekrój rozwinięty 18

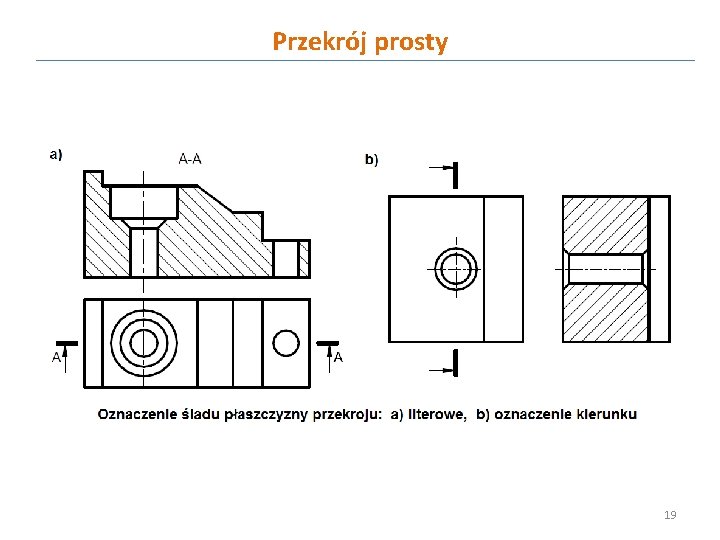

Przekrój prosty 19

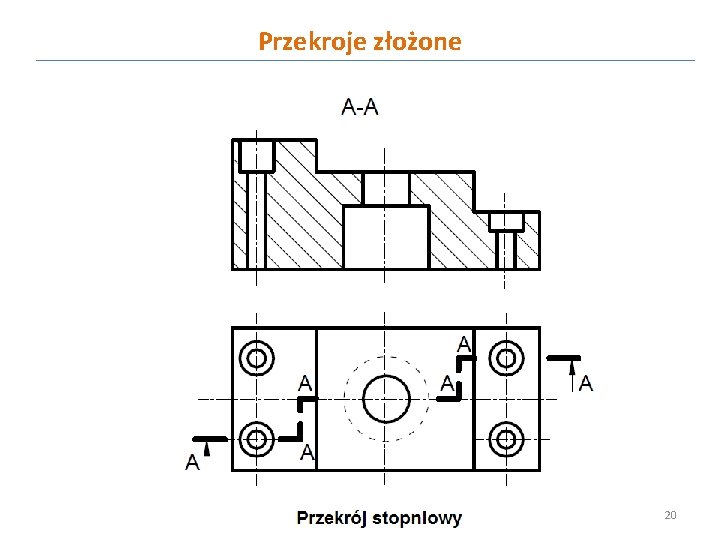

Przekroje złożone 20

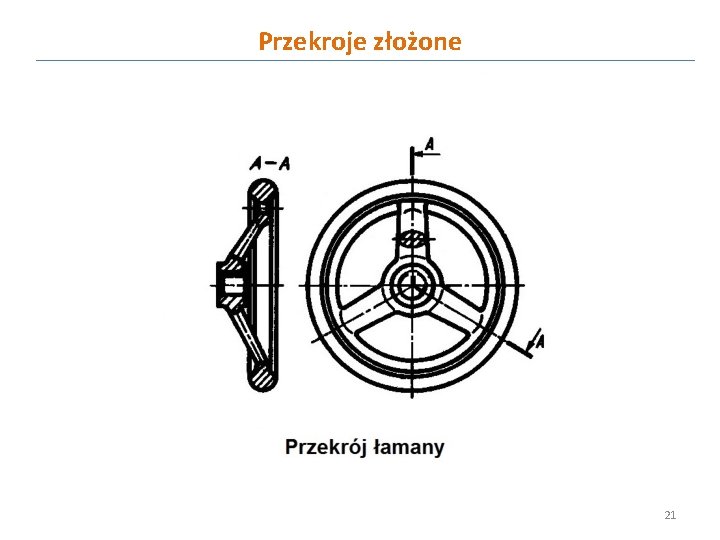

Przekroje złożone 21

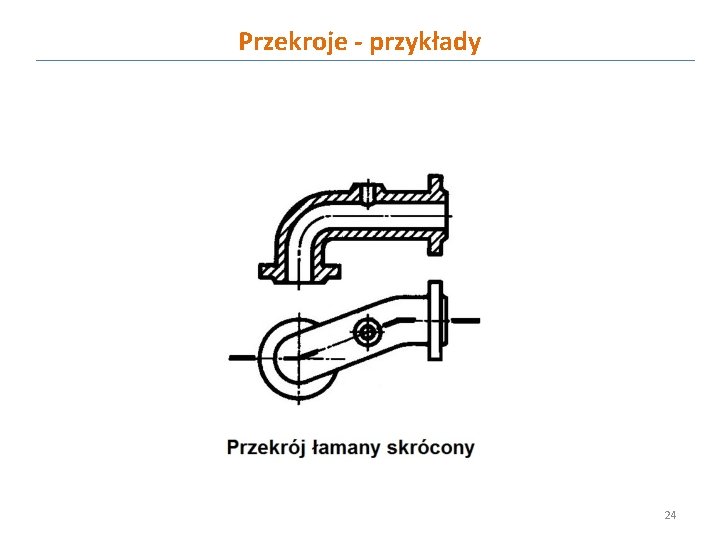

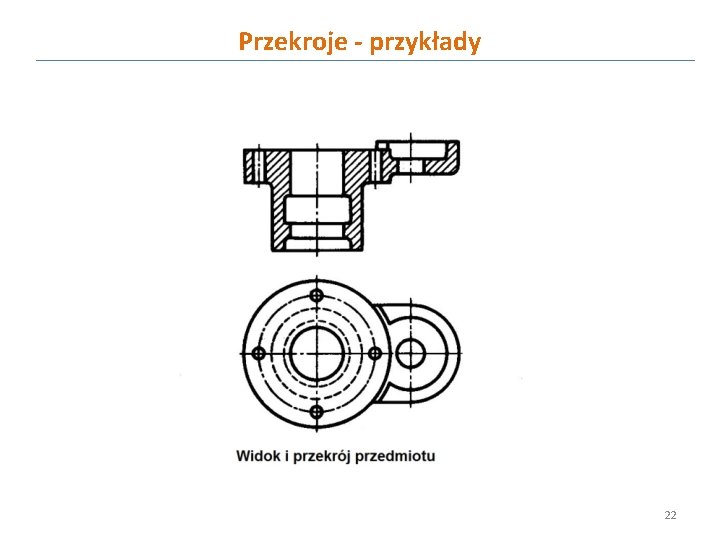

Przekroje - przykłady 22

Przekroje - przykłady 23

Przekroje - przykłady 24

Przekroje - przykłady 25

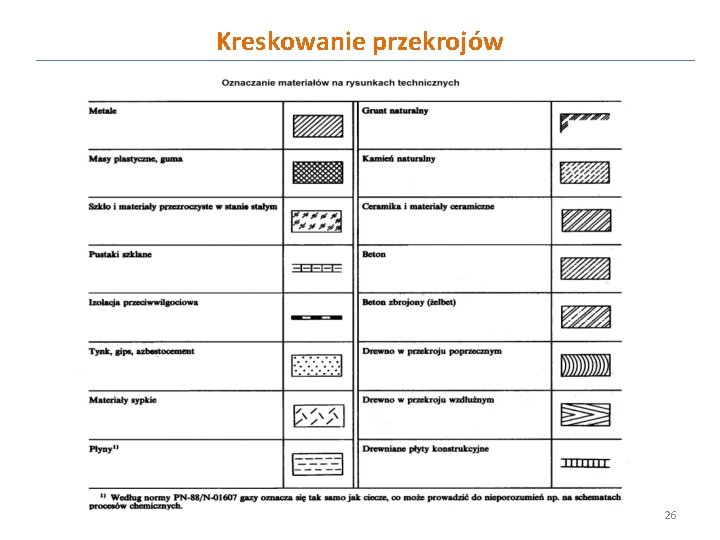

Kreskowanie przekrojów 26

Kreskowanie przekrojów 27

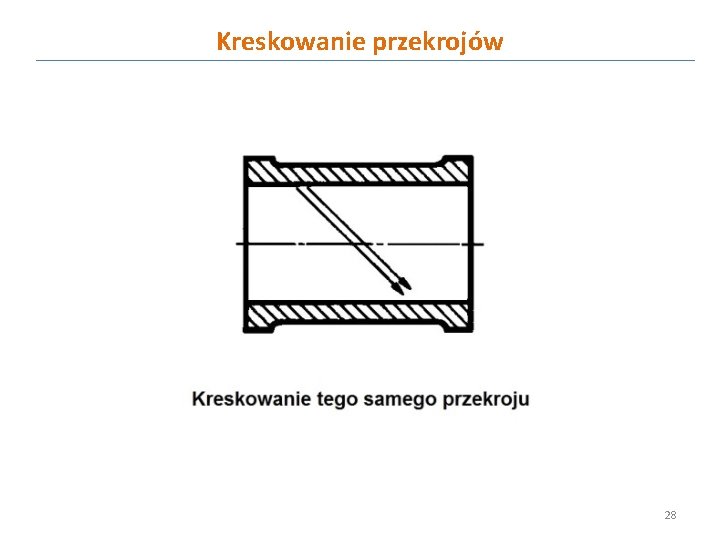

Kreskowanie przekrojów 28

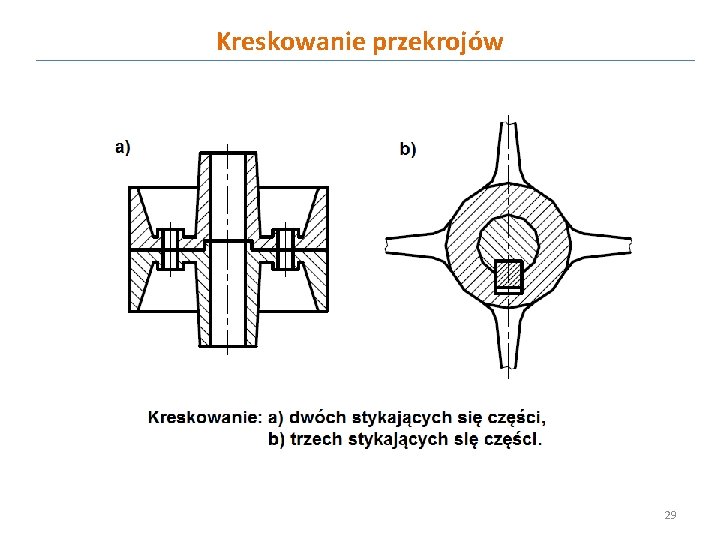

Kreskowanie przekrojów 29

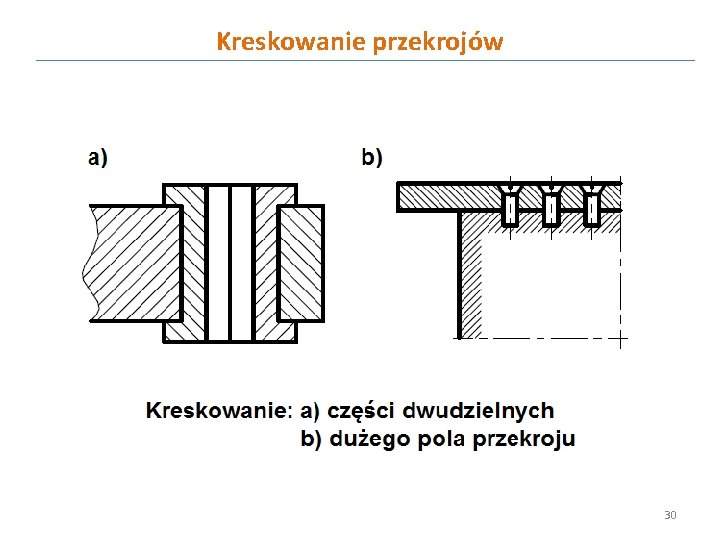

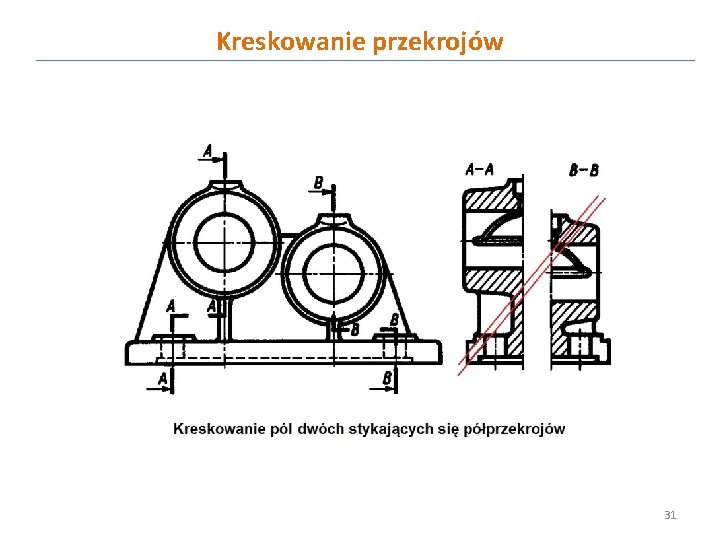

Kreskowanie przekrojów 30

Kreskowanie przekrojów 31

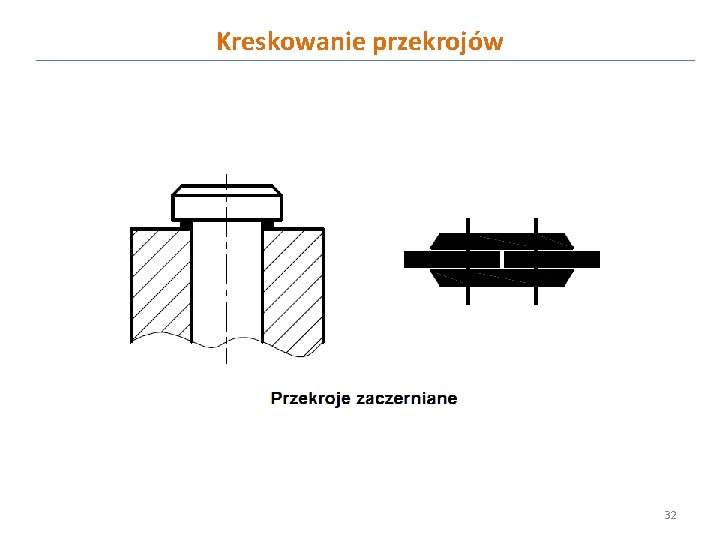

Kreskowanie przekrojów 32

Kreskowanie przekrojów 33

Kreskowanie przekrojów 34

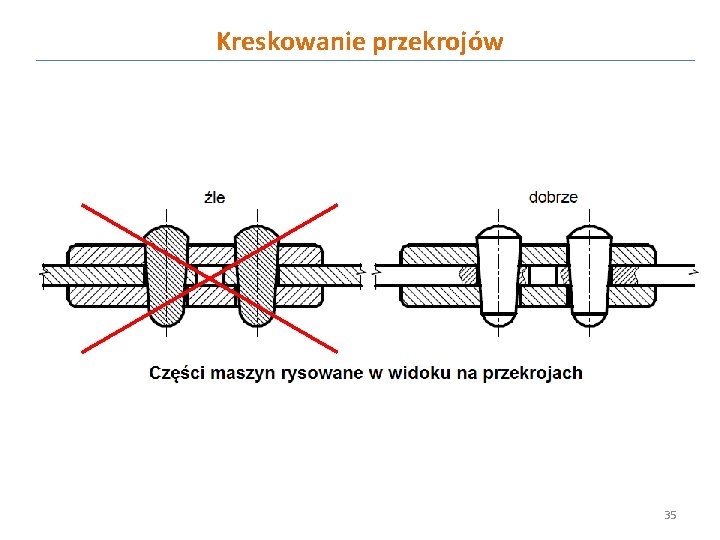

Kreskowanie przekrojów 35

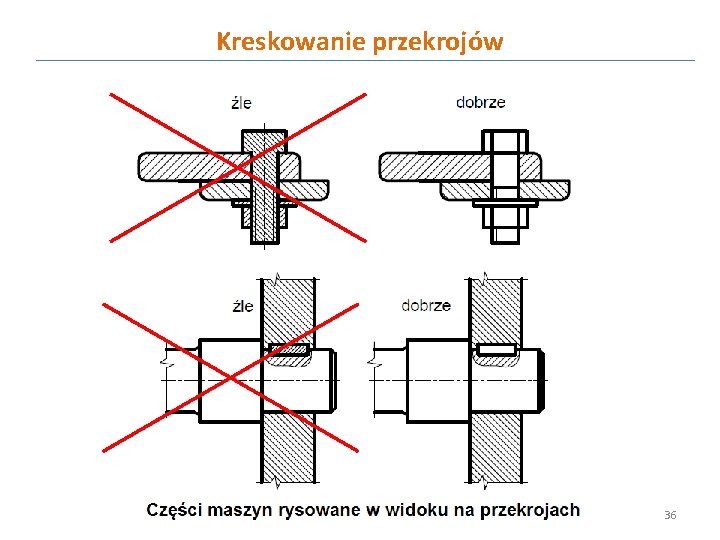

Kreskowanie przekrojów 36

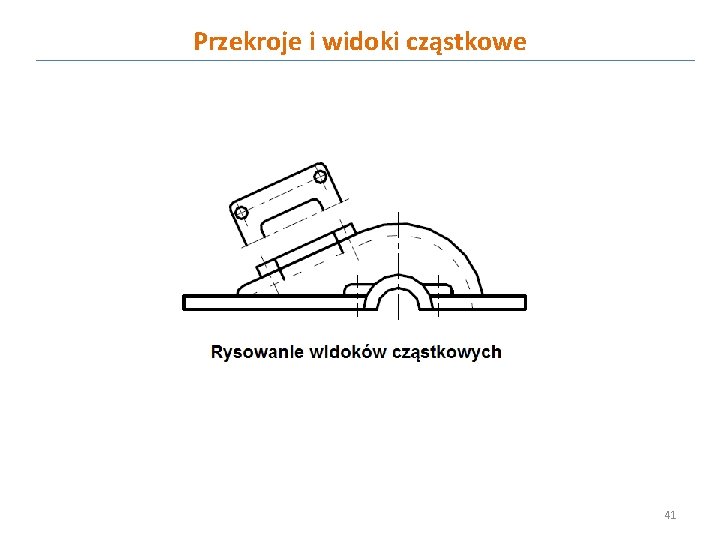

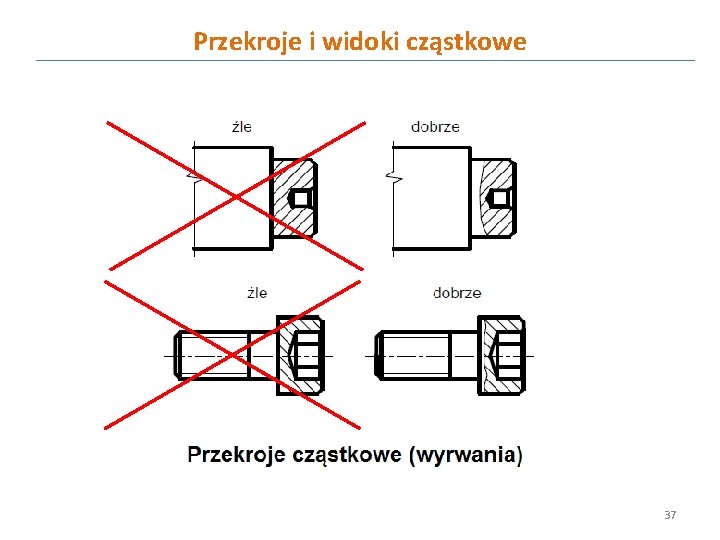

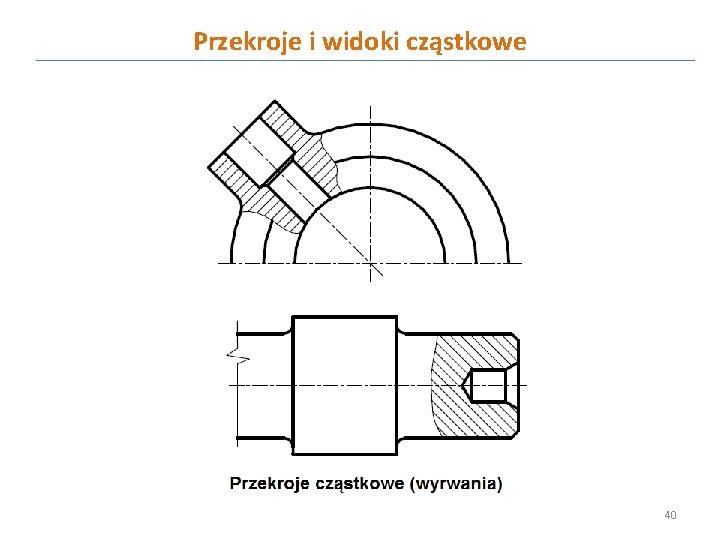

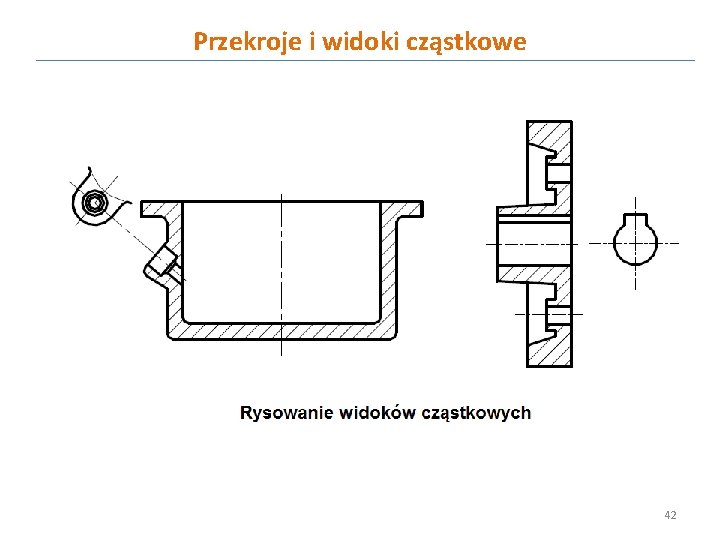

Przekroje i widoki cząstkowe 37

Przekroje i widoki cząstkowe 38

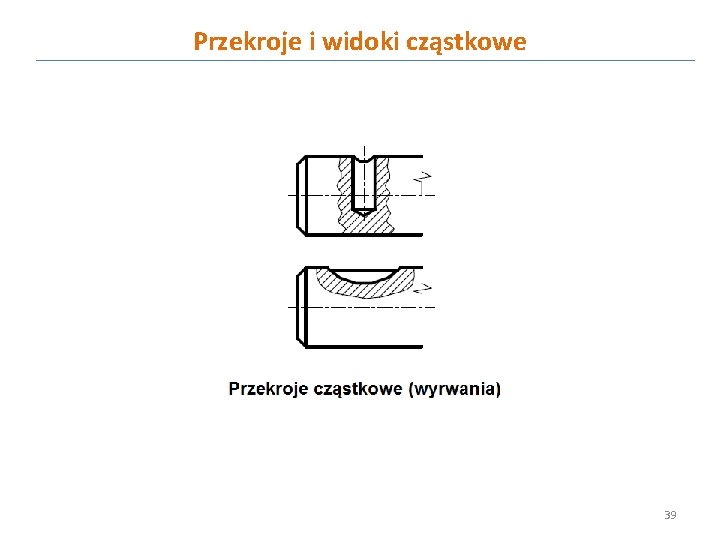

Przekroje i widoki cząstkowe 39

Przekroje i widoki cząstkowe 40

Przekroje i widoki cząstkowe 41

Przekroje i widoki cząstkowe 42

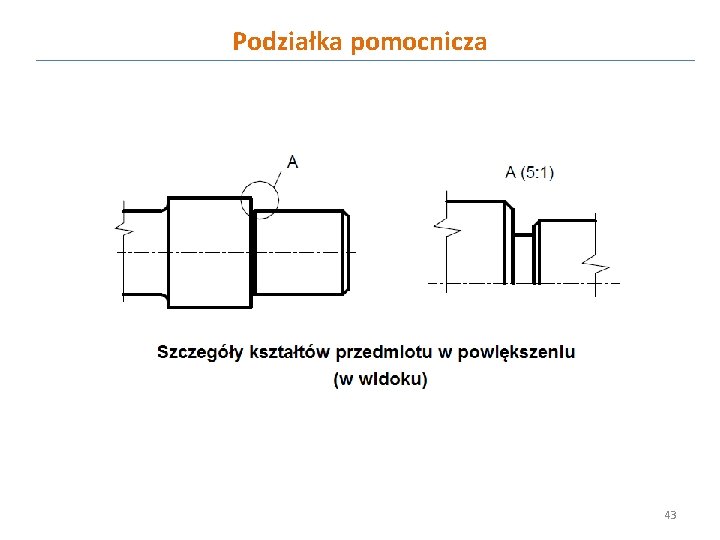

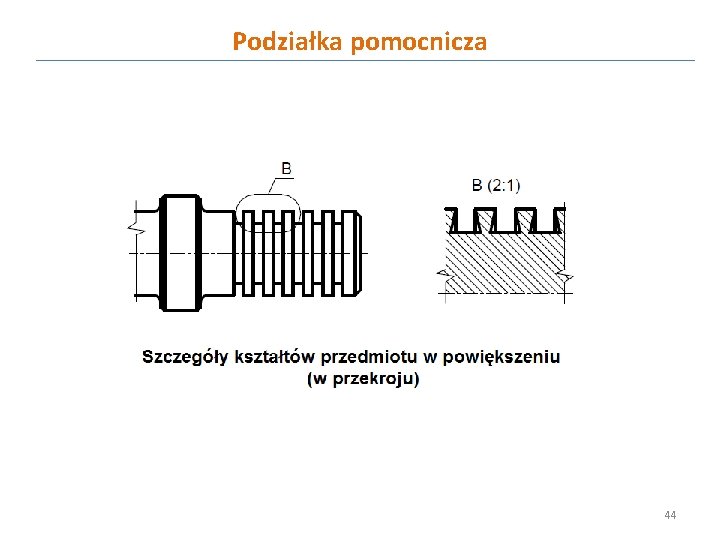

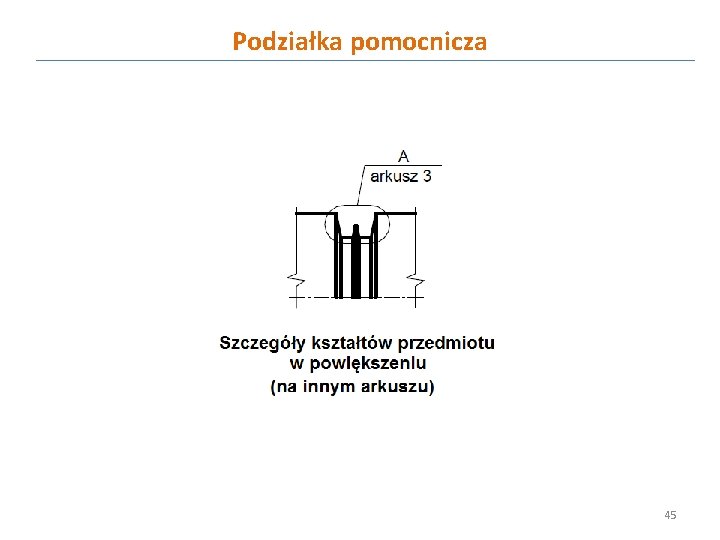

Podziałka pomocnicza 43

Podziałka pomocnicza 44

Podziałka pomocnicza 45

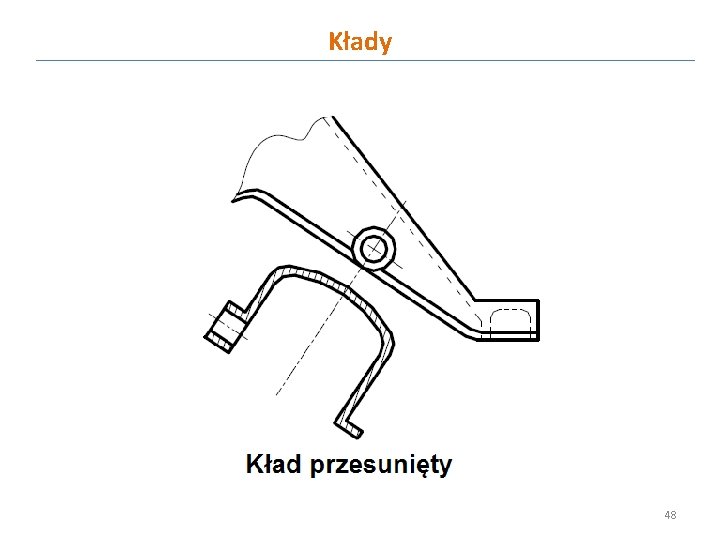

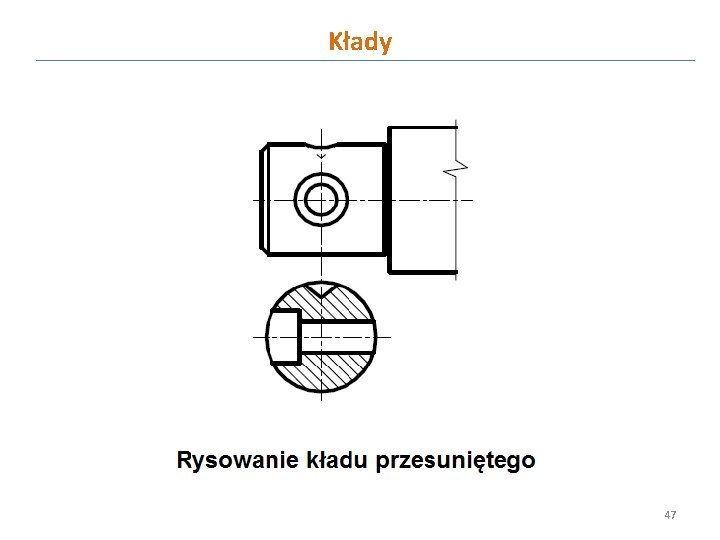

Kłady 46

Kłady 47

Kłady 48

Kłady 49

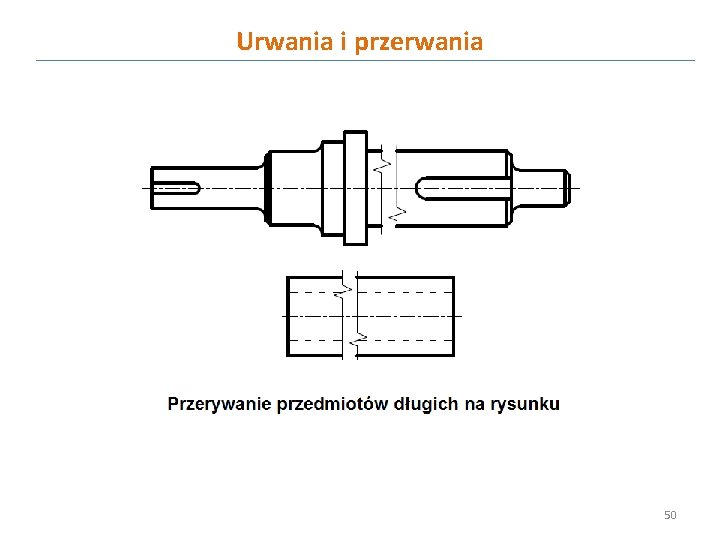

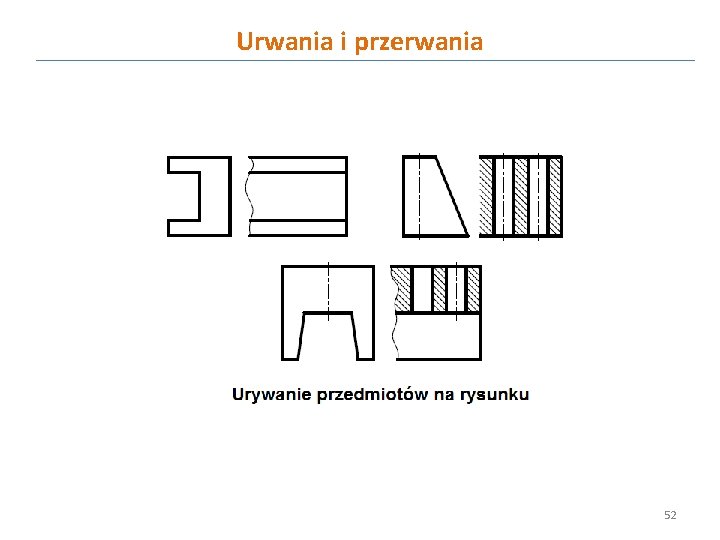

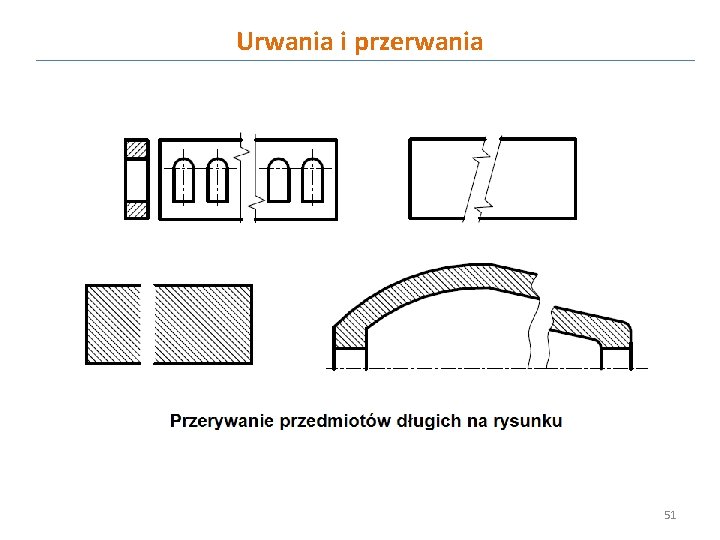

Urwania i przerwania 50

Urwania i przerwania 51

Urwania i przerwania 52

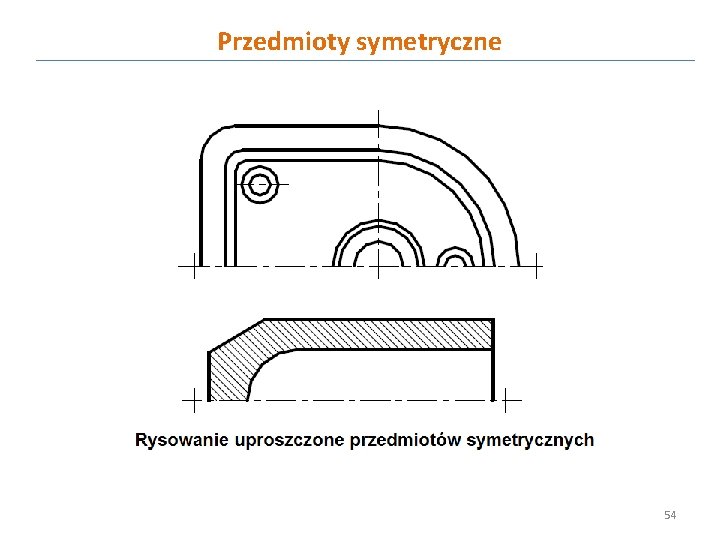

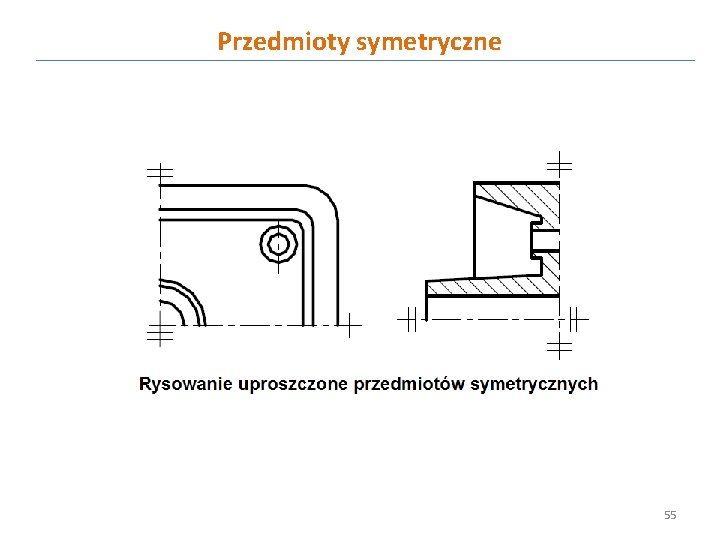

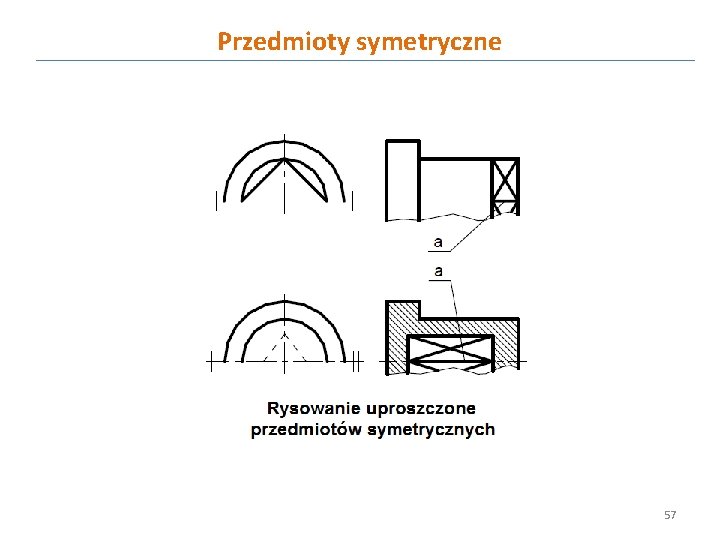

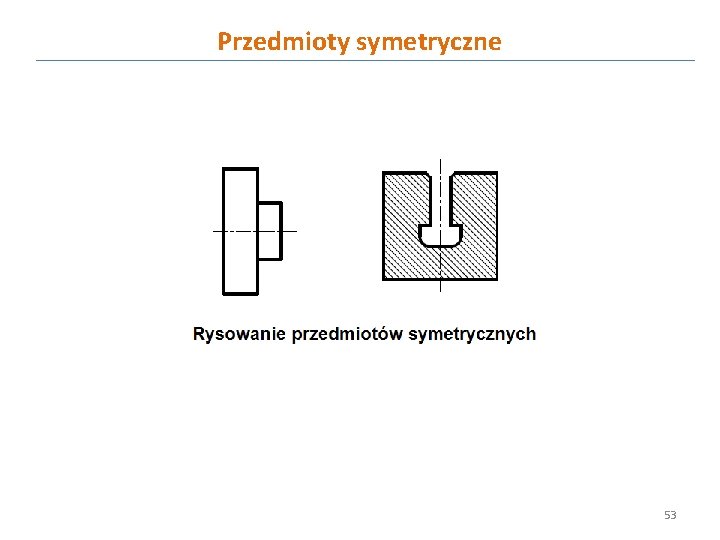

Przedmioty symetryczne 53

Przedmioty symetryczne 54

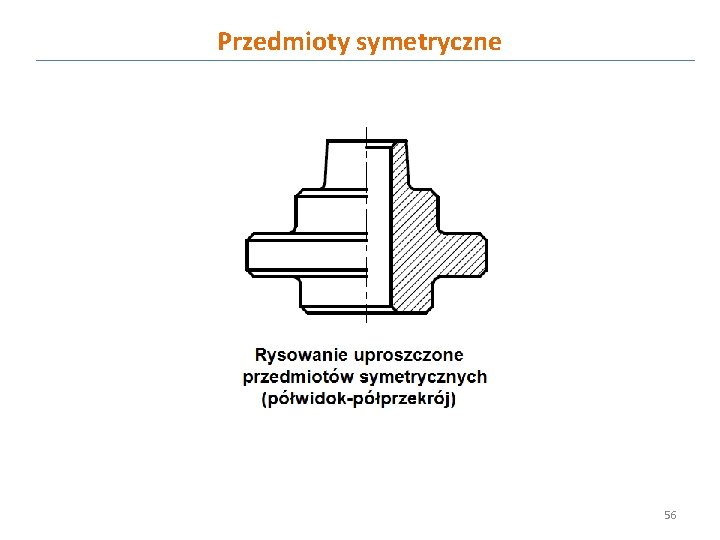

Przedmioty symetryczne 55

Przedmioty symetryczne 56

Przedmioty symetryczne 57

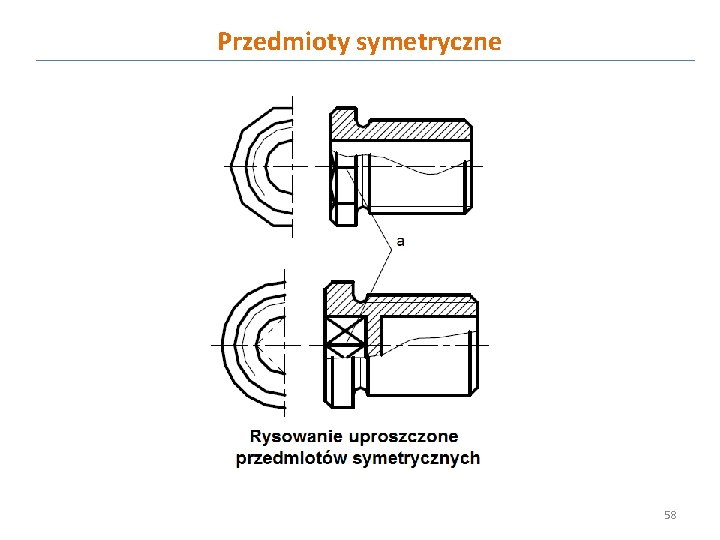

Przedmioty symetryczne 58

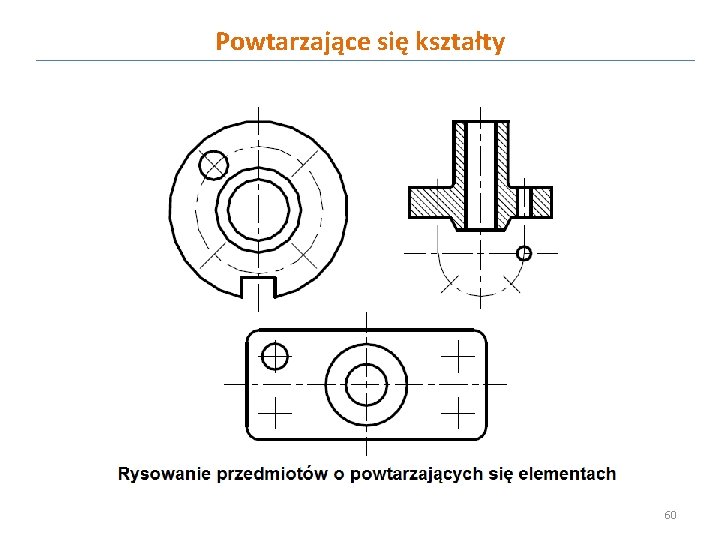

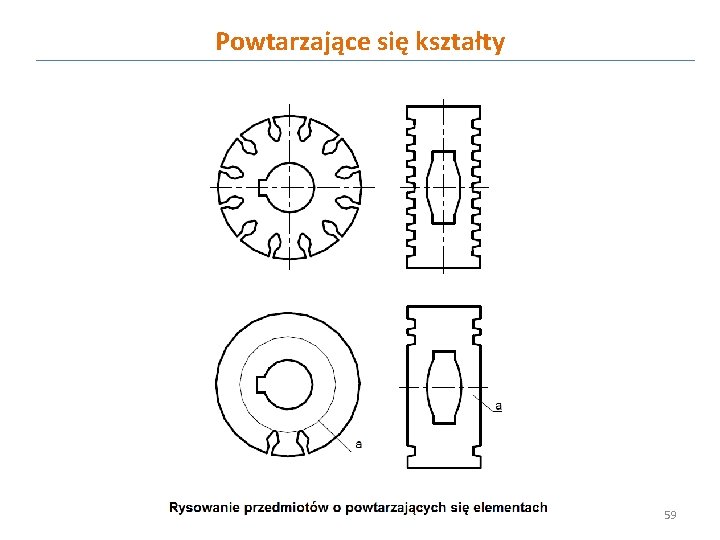

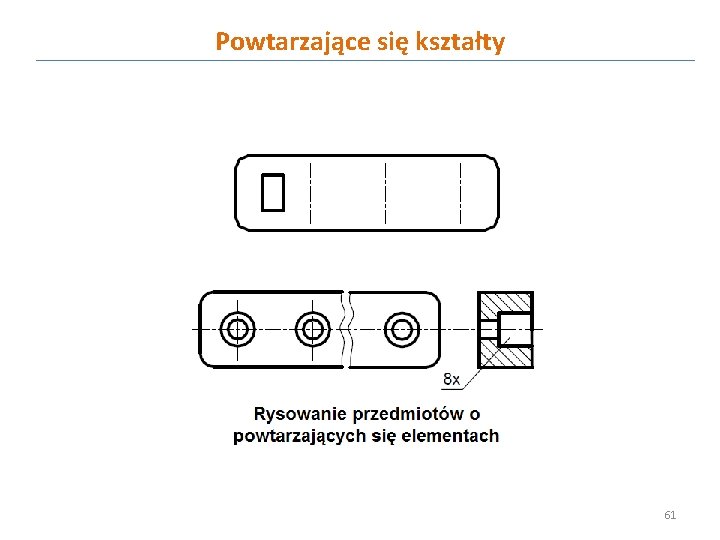

Powtarzające się kształty 59

Powtarzające się kształty 60

Powtarzające się kształty 61

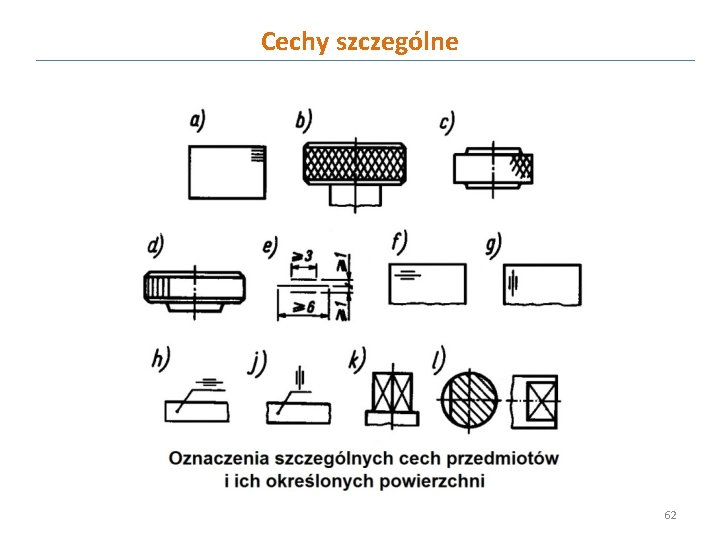

Cechy szczególne 62

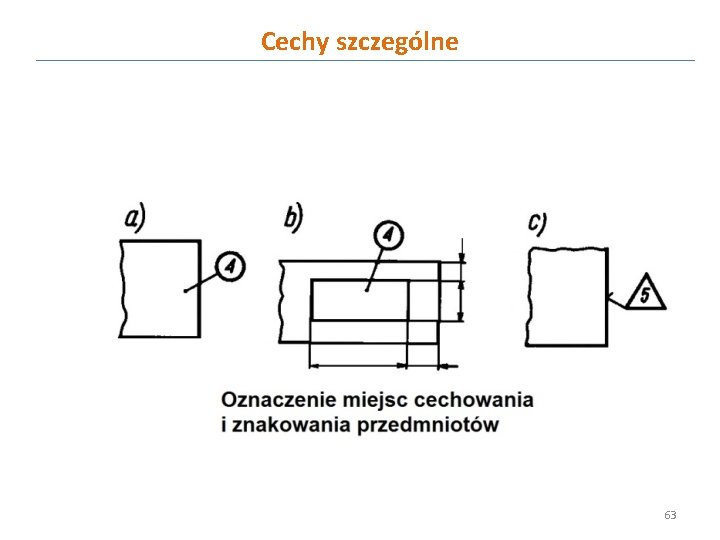

Cechy szczególne 63

Widoki przekroje i kłady Dziękuję za uwagę 64
