www. hd-plc. org HD-PLC説明資料 2006年 1月31日 パナソニックコミュニケーションズ（株） PLC推進室 宮崎　富弥　 Copyright （C） 2006　Panasonic　All　Rights　Reserved

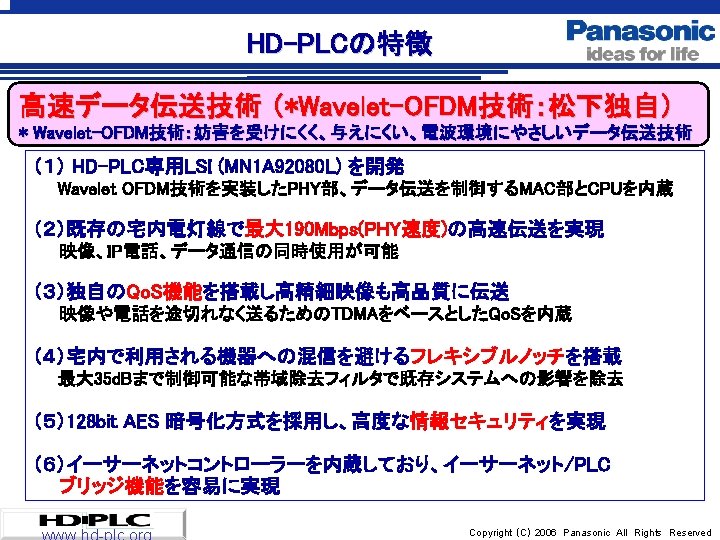

Copyright （C） 2006　Panasonic　All　Rights　Reserved

AV streaming （20 Mbps high speed HD Qo. S) IP Telephone 　 　6台のHD-PLCモデムで 　実際の電灯線を使った 　トリプルプレイを実現 　　＜世界初の展示＞ Data Comm. HD-PLCでトリプル・プレイを実現 （No-Qo. S ) （Low Latency Qo. S within 10 ms) Copyright （C） 2006　Panasonic　All　Rights　Reserved

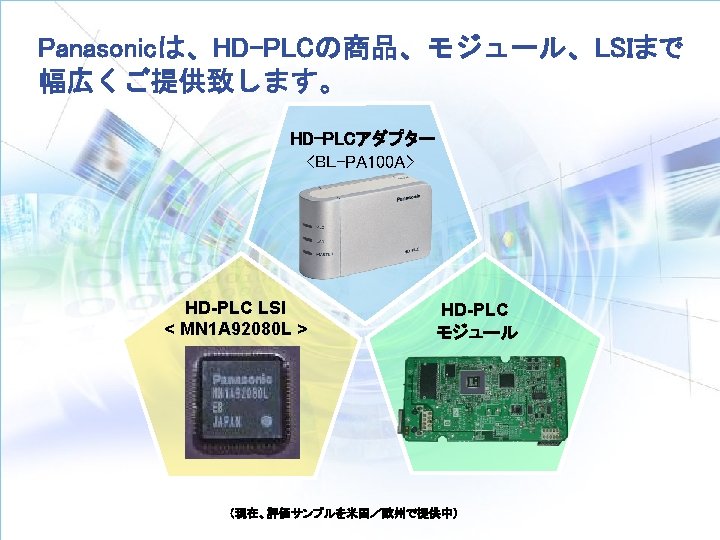

HD-PLC アダプタ（BL-PA 100 A） 既存のEtherneｔ機器と簡単接続を実現 サンプル提供開始 （米国で 2006年第１ Q発売） コンセントに接続するだけで簡単にホームネットワークを実現 HD-PLC アダプタ（BL-100 A） ●既存のEthernet機器と家庭のコンセント間を橋渡し（ブリッジ）できる外付けアダプタ 　 新たな配線 事を行うことなく、簡単にホームネットワークを構築可能に！ ●LSI (MN 1 A 92080 L)搭載で、高速・高品質のホームネットワークを実現 Power　Line Ethernet LED Ethernet MN 1 A 92080 L CPU D-sub RS-232 C UART 9 pin TIM SET Controller / station Memory Controller Ethernet PHY DMA GPIO RJ-45 PLC_MAC SIC DMA SDRAM Controller PLC_PHY AFE Coupler 31. 25 MHz X’tal FLASH SDRAM +1. 2 V DC HD-PLC Adaptor +3. 3 V DC +10. 5 V DC Power Supply AC Power Line Copyright （C） 2006　Panasonic　All　Rights　Reserved

HD-PLC モジュールは 2005年 12月よりサンプル提供を開始 電力線を利用した高速通信PLC機器開発を実現 HD–PLC　モジュール ●電力線通信とIPパケット通信のブリッジ機能を提供 　既存の電力線を利用した高速、高品質で安定した通信が可能（特許出願中） ●LSI (MN 1 A 92080 L) と高性能通信を実現するハードウエアを集積 　　ソフトウエアによりPLC製品を簡単に開発可能に n Block Diagram Power　Line Ethernet LED CLEAR SETTING BUTTON Memory Controller Ethernet PHY Ether_MAC CPU UART TIM MASTER /TERMINAL Ethernet MN 1 A 92080 L GPIO RJ-45 PLC_MAC SIC DMA SDRAM Controller PLC_PHY AFE Coupler 31. 25 MHz X’tal FLASH SDRAM +10. 5 V DC Power Supply AC Power Line Copyright （C） 2006　Panasonic　All　Rights　Reserved

HD-PLC ＬＳＩ HD-PLC専用LSIは 2006年 4月よりサンプル提供を開始 HD-PLCとEthernetのブリッジ機能をワンチップで実現 HD-PLC　LSI　（MN 1 A 92080 L） ● HD-PLCとイーサネット通信間のパケットを高速に伝送するPLC通信用LSI ● 32ビットRISCプロセッサ、ハイパフォーマンスWavelet OFDM 、 Qo. S機能内蔵のPLC MAC、 Ethernet MACをワンチップに集積 n Block Diagram Power　Line HD-PLC Coupler MN 1 A 92080 L GPIO Ethernet_MAC CPU AFE UART PLC_MAC NEW MN 1 A 92080 L Ethernet TIM Memory Controller SIC DMA SDRAM Controller PLC_PHY Ethernet Copyright （C） 2006　Panasonic　All　Rights　Reserved

フィルタ特性比較 FFT based OFDM Spectrum Wavelet OFDM Spectrum -13 d. B -35 d. B Frequency [MHz] Wavelet OFDM はFFT based OFDMに比べて２２ｄB以上の深いフィルタ 　特性を有するためフレキシブルなノッチフィルタを外部回路なしで実現 Copyright （C） 2006　Panasonic　All　Rights　Reserved

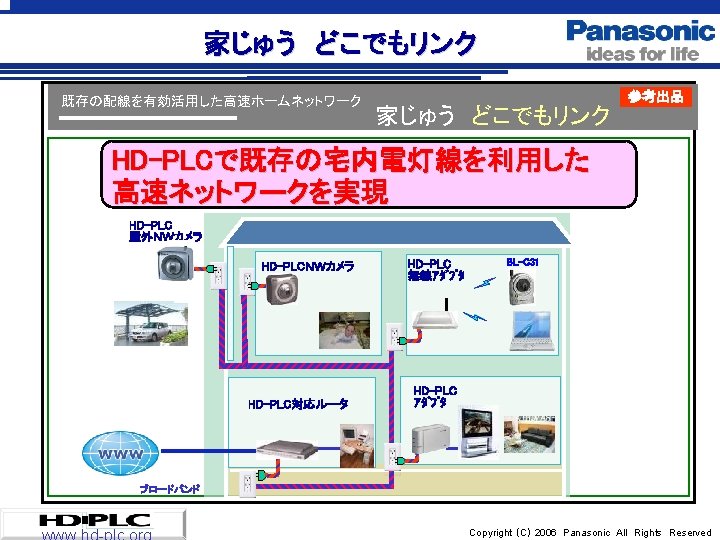

Copyright （C） 2006　Panasonic　All　Rights　Reserved

HD-PLCで暮らしを豊かに・・・・！ 松下は、お客さまの夢を実現する快適ソリューションをご提供いたしま す。 Copyright （C） 2005　Panasonic Communications Co. Ltd. 　All　Rights　Reserved Copyright （C） 2006　Panasonic　All　Rights　Reserved
