www fito co kr FITO Co Ltd Wheresoever

www. fito. co. kr ㈜ 피토, FITO Co. , Ltd. 주식회사 피토 Wheresoever you go, go with all your heart (Confucius) Only passions, great passions, can elevate the soul to great things(Denis Diderot)

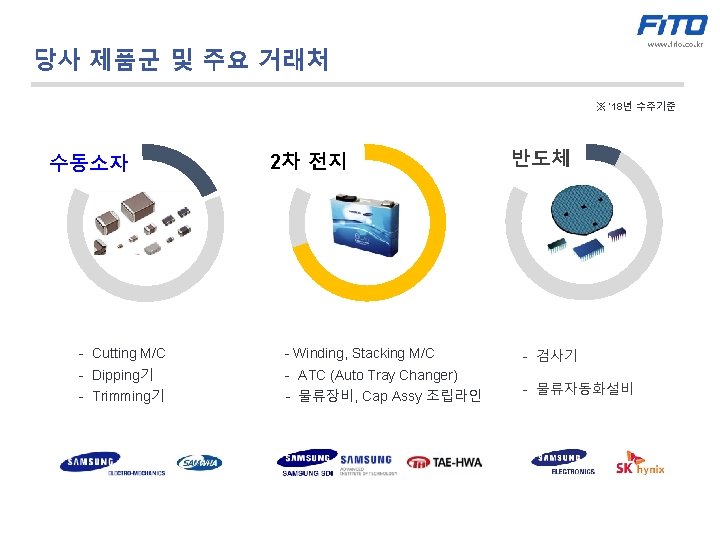

수동소자 제품군 Passive Components 01 Auto Dipping M/C (For thin carrier plate) 02 Auto Dipping M/C (For Aluminum carrier plate) 03 Auto Cutting M/C 04 Auto Trimming M/C 05 Array chip Loading M/C 06 Short 선별기 07 UV Tape Attach M/C 08 가인덱스 제거기

www. fito. co. kr 1. Auto Dipping M/C (For thin carrier plate) 설비명 Auto Dipping M/C (For thin carrier plate) 개요 MLCC를 Thin Carrier Plate에 삽입 후 외부전 극(Paste)을 정밀한 두께로 도포하고 건조 시켜주는 자동 설비. 주요성능 - Full Automatic (Chip Loading ~ Eject) 적용 제품 : 1005 ~ 3216 size 호환 Cycle time : 15 sec. Temp. Control : 150 ℃ R 3

2. Auto Dipping M/C 설비명 Auto Dipping M/C (For aluminum carrier plate) www. fito. co. kr (For Aluminum carrier plate) 개요 MLCC를 Aluminum Carrier Plate에 삽입 후 외부전극(Paste)을 정밀한 두께로 도포하고 건조 시켜주는 자동 설비. 주요성능 - Full Automatic (Chip Loading ~ Eject) 적용 제품 : 1608 ~ 5750 size 호환 Cycle time : 30 sec Temp. Control : 150 ℃ R 3

www. fito. co. kr 3. Auto Cutting M/C 설비명 개요 MLCC Green Bar를 Vision으로 Index를 Auto Cutting M/C 인식하여 일정한 Pitch로 연속으로 Cutting 하는 설비. 주요성능 - Full Automatic (Bar 투입 → magazine 적재) Bar Size : 25 mm ~ 220 mm Cutting 정밀도 : ± 7㎛ Cycle time : 260 msec (ST: 1005 size/Image)

www. fito. co. kr 2차전지 제품군 01 Winding 및 Stacking M/C 02 Cap Assy 조립라인 03 자동조립라인

www. fito. co. kr 1. Winding 및 Stacking M/C 설비명 개요 주요성능 Winding M/C - 원통형 이차전지의 극판과 Separator를 Winding하여 Jelly Roll을 생산하는 장치 - 설비Index 24 PPM, Full Automatic 설비명 개요 주요성능 Stacking M/C (개발중) - 양극판과 음극판을 Separator를 사이에 두고 교대로 적층하는 장치(Z-Folding) - 설비Index 최소2 PPM, Full Automatic

www. fito. co. kr 2. 이차전지 Cap Assy 조립라인 설비명 Cap Assy 조립라인 개요 주요성능 중대형(ESS/EV) 전지의 Cap Assy를 자동 - 라인Index: 32 PPM 으로 조립하는 라인 - Side Tab, Multi Tab 겸용 라인 Leak Check Laser Welding Rivet Press Parts supply Sector B: Assembly Process Sector A: Parts supply units
