www cleverconsulting it Clever Consulting E una societ

www. clever-consulting. it

Clever Consulting E’ una società di servizi professionali IT, specializzata in ambito finanziario e assicurativo. Fondata a Milano nel 2000, opera in tutto il territorio nazionale. Nel 2004 è diventata partner di Sunbelt System Software, per la commercializzazione in Italia di Double-Take, prodotto dalla NSI Software Inc. Continuity Solutions

Sunbelt. System Software • Fondata nel 1983 in Francia • Distributore esclusivo per la regione EMEA di NSI Software • Ha registrato, nel 2003, per Double-Take l’incredibile tasso di crescita del 105 %. NSI Software • Fondata nel 1991 in USA • Ha lanciato Double-Take nel 1996 • Partnership: - Continuity Solutions Microsoft Gold Certified Partner IBM Global Services - NAS 200/300 Compaq and DELL Certification NAS Data General (EMC) funds

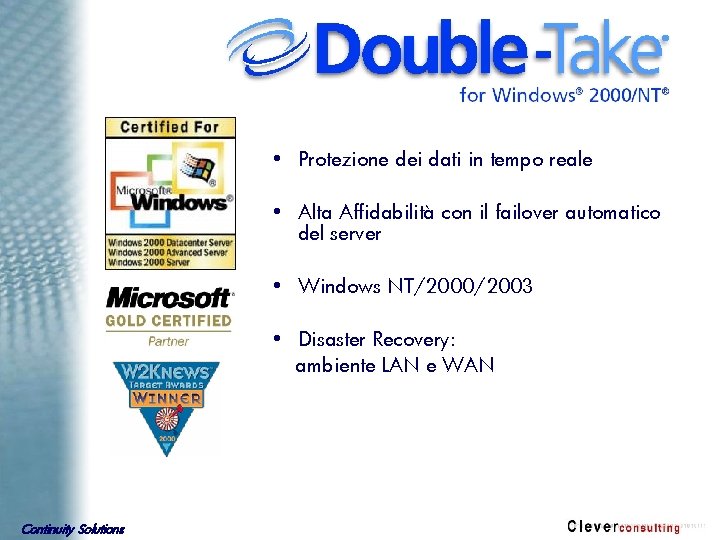

• Protezione dei dati in tempo reale • Alta Affidabilità con il failover automatico del server • Windows NT/2000/2003 • Disaster Recovery: ambiente LAN e WAN Continuity Solutions

Il Processo di Replica di Double-Take Continuity Solutions

Architettura del Processo di Replica Application Operating System File System Hardware Layer Continuity Solutions • Controllo delle variazioni a livello Sistema Operativo • Vengono processate solo le operazioni che comportano modifiche • Replica delle sole differenze dei file, non del file intero • Scrittura asincrona in real-time sul target per migliorare le performance • Replica anche dei file in uso

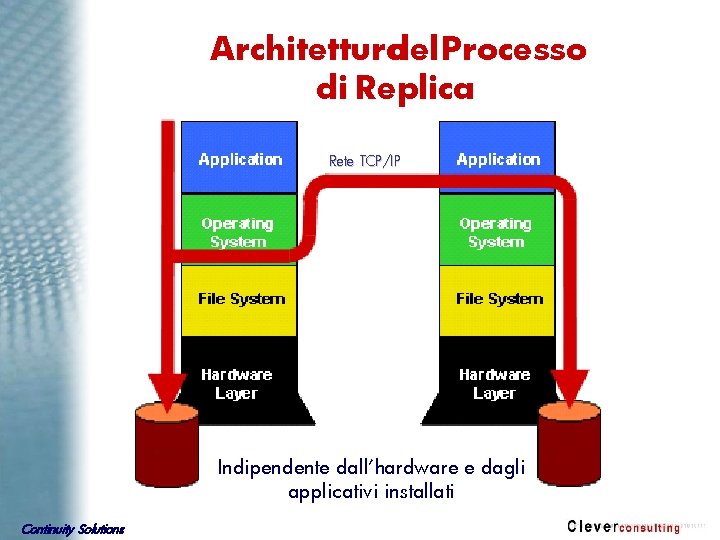

Architettura del Processo di Replica Rete TCP/IP Indipendente dall’hardware e dagli applicativi installati Continuity Solutions

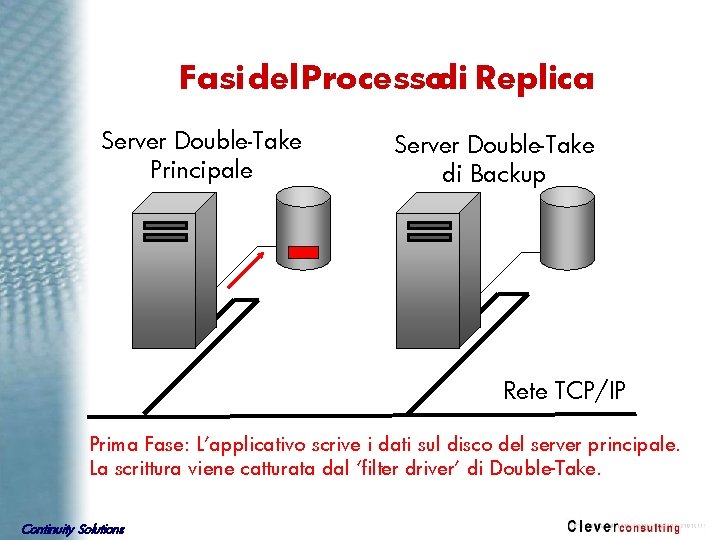

Fasi del Processodi Replica Server Double-Take Principale Server Double-Take di Backup Rete TCP/IP Prima Fase: L’applicativo scrive i dati sul disco del server principale. La scrittura viene catturata dal ‘filter driver’ di Double-Take. Continuity Solutions

Fasi del Processodi Replica Server Double-Take Principale Server Double-Take di Backup Rete TCP/IP Seconda Fase: Double-Take trasmette i dati al server di Backup attraverso la rete TCP/IP. Continuity Solutions

Fasi del Processodi Replica Server Double-Take Principale Server Double-Take di Backup Rete TCP/IP Terza Fase: La copia dei dati viene scritta sul disco del server di Backup. Continuity Solutions

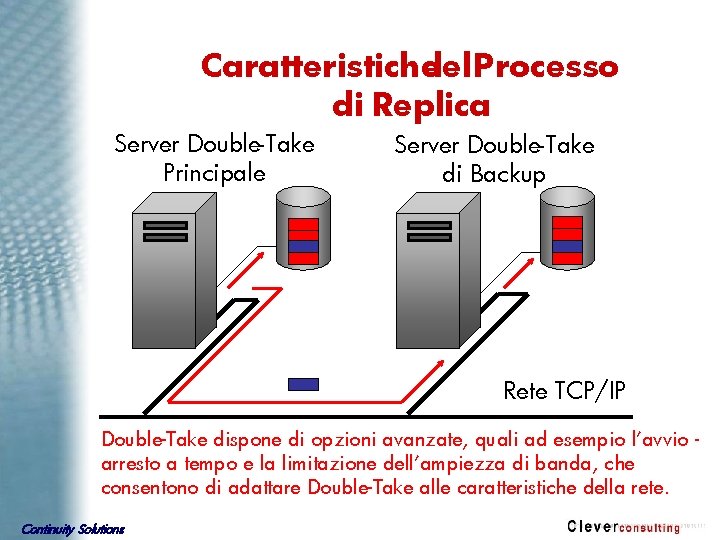

Caratteristiche del Processo di Replica Server Double-Take Principale Server Double-Take di Backup Rete TCP/IP Double-Take dispone di opzioni avanzate, quali ad esempio l’avvio arresto a tempo e la limitazione dell’ampiezza di banda, che consentono di adattare Double-Take alle caratteristiche della rete. Continuity Solutions

Come funziona il processo di replica… … dalla prospettiva di un DATABASE Un client effettua la modifica ad un record di un database. Vengono richieste due scritture sul server source: File di LOG e File DB Continuity Solutions

Come funziona il processo di replica… … dalla prospettiva di DOUBLE-TAKE 326 Per ogni operazione su disco il 326 driver DBLHOOK controllase: Il server source è connesso al target? SI E’ un’operazione “Write” o “Read”? WRITE=SI Il file è in un replication set? SI è nel “Rep. Set_X ” Continuity Solutions

Come funziona il processo di replica… … dalla prospettiva di DOUBLE-TAKE 328 327 487 . . 328 327 326 Ogni operazione su disco viene intercettata. Il driver DBHOOK decide se inviarla anche al server Target Continuity Solutions 326

Come funziona il processo di replica… … dalla prospettiva di DOUBLE-TAKE 487. . Disk#487 Path File Op Start Length DATA Checksum . . 328 327 326 Le operazioni su disco contengono tutti i dati significativi della scrittura Continuity Solutions

Come funziona il processo di replica… … dalla prospettiva di DOUBLE-TAKE 487. . 328 327 326 Ogni operazione su disco, inviata al server, contiene gli stessi dati, ma alcuni parametri possono essere modificati da Double-Take ( es. path) Continuity Solutions

Come funziona il processo di replica… … dalla prospettiva di DOUBLE-TAKE 487. . 328 327 326 gli stessi dati … … nello stesso ordine … con eventuali eccezioni Continuity Solutions

La replica di Double-Take Continuity Solutions

Passaggiperavviareil processodi replica 1. Creare un ‘replication set’ per definire i dati da replicare 2. Trascinare il ‘replication set’ sopra il target 3. Definire tutti i parametri associati al ‘replication set’, quali ad esempio le opzioni del processo di mirroring 4. Continuity Solutions Selezionare il pulsante ‘Connect’ per avviare il processo

Caratteristiche del processodi replica ü Consente di includere o escludere file, cartelle, o caratteri jolly ü Per minimizzare la quantità di dati la replica viene effettuata a livello byte ü Tecnologia STAR: Replica con Trasferimento Asincrono Sequenziale (Sequential Transfer Asynchronous Replication) ü Consente di limitare la larghezza della banda di trasmissione o di avviare e fermare in modo temporizzato la trasmissione dei dati. Continuity Solutions

Caratteristiche del processodi replica ü Riduce i processi in coda per la re-sincronizzazione ü Dispone di opzioni avanzate per il processo di mirroring: ü replica delle sole differenze dei file ü replica controllo del checksum ü Impatto irrilevante su server, applicativi e sulle prestazioni di I/O ü Supporta schede di rete multiple (processo di replica dedicato) Continuity Solutions

Il Processo di Failover di Double-Take Continuity Solutions

Il Processodi Failover Ø Il Clientscrivedei datisul Server 1 (Source) Ø Il server source replica in tempo reale i datinellacomponente target. Il server target monitorizza il server source Ø Malfunzionamento del Server 1 Ø Il server target si accorge dell’indisponibilità del server source acquisisceil nomee l’indirizzo. IP di quest’ultimo Ø Il server target avviagli scriptdi failover e le applicazioni Ø Gli utentiriprendono l’attività Client Server 1 Source. Server 10. 0. 0. 10 Double-Take Target Server 10. 0. 0. 20 IP: 10. 0. 0. 10 Nome: Server 1 FAILOVER SCRIPT Continuity Solutions

Il Processodi Failover Server in. Produzione (source) SRV 1 DB SRV 2 Print SRV 3 WWW SRV 4 e. Mail SRV 5 File (many-to-one) 10. 0. 0. 10 10. 0. 0. 20 DB Services started WWW Services started FILE Services started Serverdi Backup (target) 10. 0. 0. 30 SRV HSTB 10. 0. 0. 40 10. 0. 0. 50 10. 0. 0. 250 SRV 110. 0. 0. 10 SRV 310. 0. 0. 30 SRV 510. 0. 0. 50

Soluzioni Double-Take Continuity Solutions

One-to-One Un server dedicato al backup per l’alta affidabilità (Active/Passive) WAN Continuity Solutions

One-to-One Ogni server fornisce l’alta affidabilità per l’altro server (Active/Active) WAN Continuity Solutions

Disaster Recovery Invia i dati critici in replica ad un server fuori dalla sede di produzione WAN Continuity Solutions

One-to-Many Invia dati a server in sedi diverse dalla sede di produzione, per propositi di distribuzione dati WAN Continuity Solutions

Many-to-One Centralizza i dati di più server source in un singolo server target, per propositi di alta affidabilità o di backup centralizzato WAN Continuity Solutions

Chain La replica dei dati è a catena. Il primo server manda i dati al secondo, che a sua volta li manda al terzo e così via WAN Continuity Solutions

Modalità Combinata Centralizzazione dei dati da più server source ad un target per propositi di HA o backup. Replica dei dati in sedi remote per propositi di distribuzione o di DR WAN Continuity Solutions

Soluzioni. Double-Take ü One-to-One ü One-to-Many ü Many-to-One ü Many-to-Many ü Centralized Backup ü Chained Continuity Solutions

Soluzioni. Double-Take Sistemi Operativi Supportati • Windows NT 4. 0 • Server, Enterprise • Terminal Server Edition • Windows 2000 • Server, Advanced Server, Datacenter • Windows 2003 • Web, Server, Advanced Server, Datacenter Continuity Solutions

Soluzioni. Double-Take Applicativi Supportati • SQL Server 7. 0 and 2000 • Exchange Server 5. 5 • Exchange 2000 • IIS 4 and IIS 5 • Oracle, Sybase, Informix, … • Lotus Notes • File e Print services • e altro …. Continuity Solutions

Servizi Clever Consulting per Double- Take Continuity Solutions

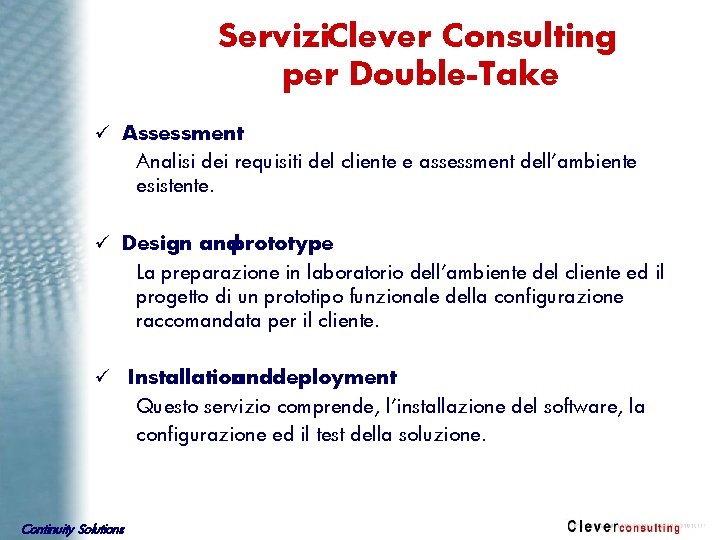

Servizi. Clever Consulting per Double-Take ü Assessment Analisi dei requisiti del cliente e assessment dell’ambiente esistente. ü Design andprototype La preparazione in laboratorio dell’ambiente del cliente ed il progetto di un prototipo funzionale della configurazione raccomandata per il cliente. ü Installation anddeployment Questo servizio comprende, l’installazione del software, la configurazione ed il test della soluzione. Continuity Solutions

Clever Consulting srl Via Broletto, 39 20121 MILANO Tel: +39 02 80509734 Fax: +39 02 700507092 web: www. clever-consulting. it e. Mail: info@clever-consulting. com Continuity Solutions
