WTI Wireless Technology Innovation Labs CDMA 2000 陶小峰 taoxf@bupt. edu. cn 2020/9/10 1

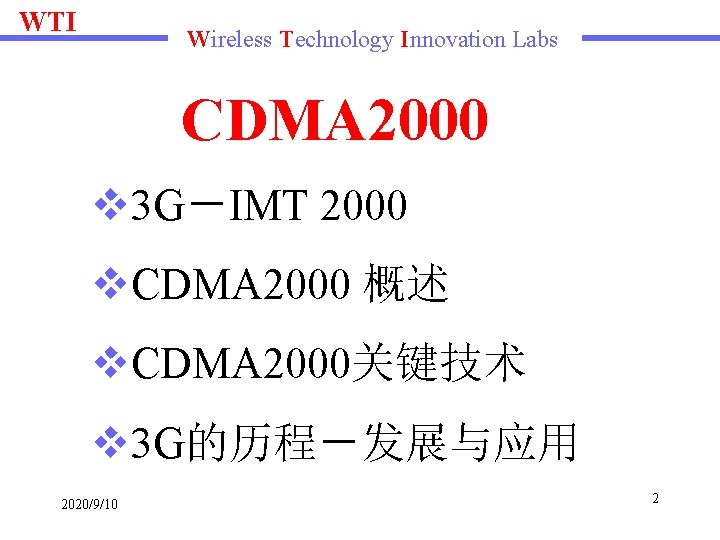

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 2

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 3

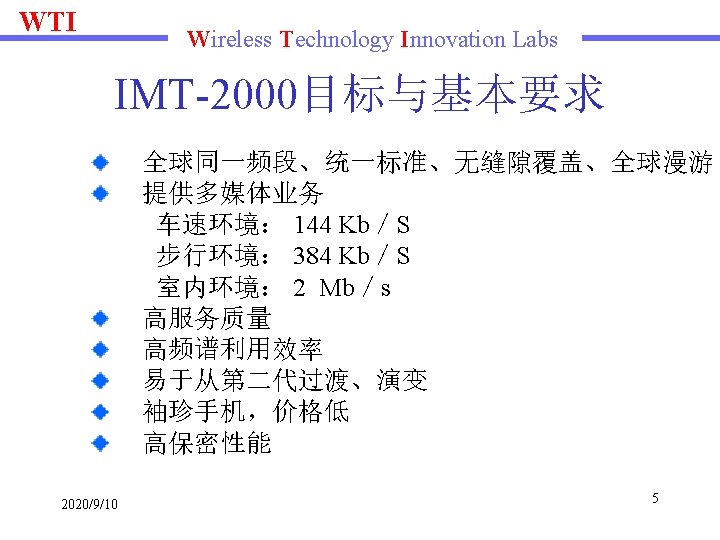

WTI Wireless Technology Innovation Labs IMT-2000的由来 1985年提出 FPLMTS 即Future Public Land Mobile Telecommunications System 1996年正式更名为IMT－2000 IMT-2000 即 International Mobile Telecommunications ---- 作在 2000 MHz频段 ----在 2000年左右商用 1992年世界无线电大会在 2 GHz频段上分配了230 MHz频段 给当时FPLMTS和卫星业务, 即 1885 -2025 MHz和 2110 -2200 MHz 其中： 1980 -2010 MHz和 2170 -2200 MHz 仅供卫星使用 2020/9/10 4

WTI 2020/9/10 Wireless Technology Innovation Labs Spectrum: WRC 2000频谱 6

WTI Wireless Technology Innovation Labs 2 G向 3 G的演进 IS-95 B CDMA one (1 X RTT) IS-95 A CDMA 2000 (3 X RTT) IP GSM 2020/9/10 EDGE WCDMA (UTRA FDD) TSM TD-SCDMA back-bone network GPRS 7

WTI Wireless Technology Innovation Labs IMT-2000无线接口标准 IMT-DS WCDMA IMT-MC cdma 2000 IMT-TC TD-CDMA TD-SCDMA IMT-SC UWC-136 IMT-FT DECT CDMA 2020/9/10 TDMA 8

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 9

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 1. 从cdmaone到cdma 2000 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 10

WTI Wireless Technology Innovation Labs cdmaone 系统简介 cdmaone 是以IS-95标准为核心的设备家族 2020/9/10 11

WTI Wireless Technology Innovation Labs IS-95 A和IS-95 B的前向信道结构 2020/9/10 12

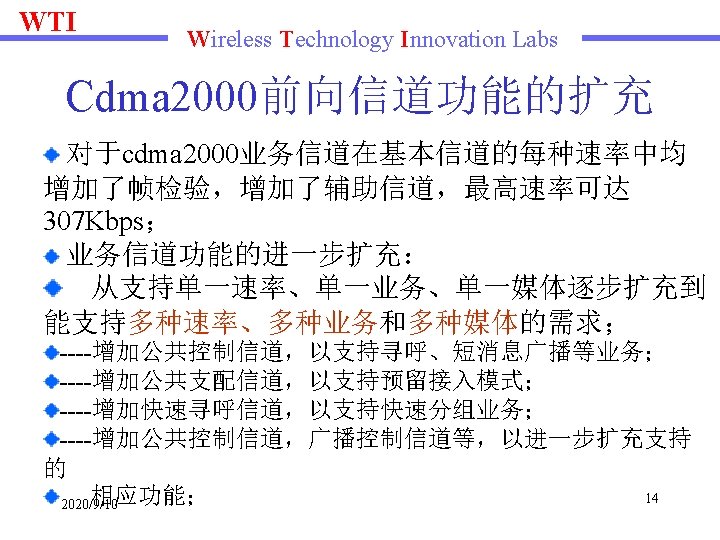

WTI Wireless Technology Innovation Labs CDMA 2000前向信道结构 扩充的信道 2020/9/10 13

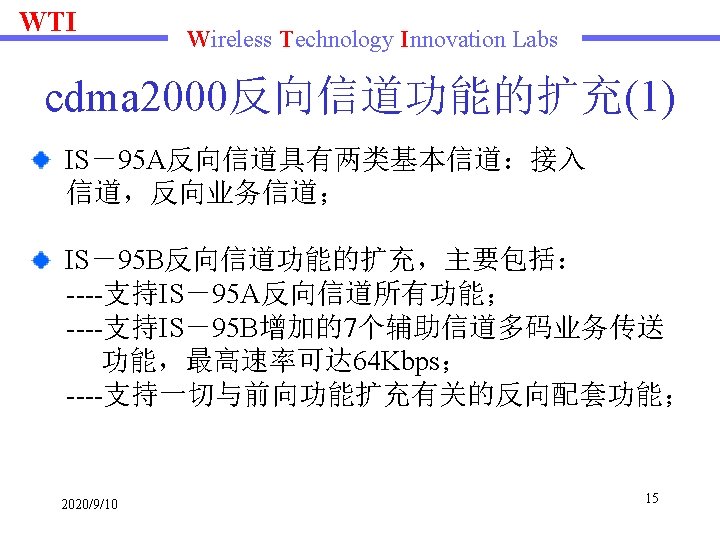

WTI Wireless Technology Innovation Labs IS-95 A和IS-95 B的反向信道结构 反向CDMA信道 （基站发 1. 23 MHz） 2020/9/10 17

WTI Wireless Technology Innovation Labs CDMA 2000反向信道结构 扩充的信道 2020/9/10 18

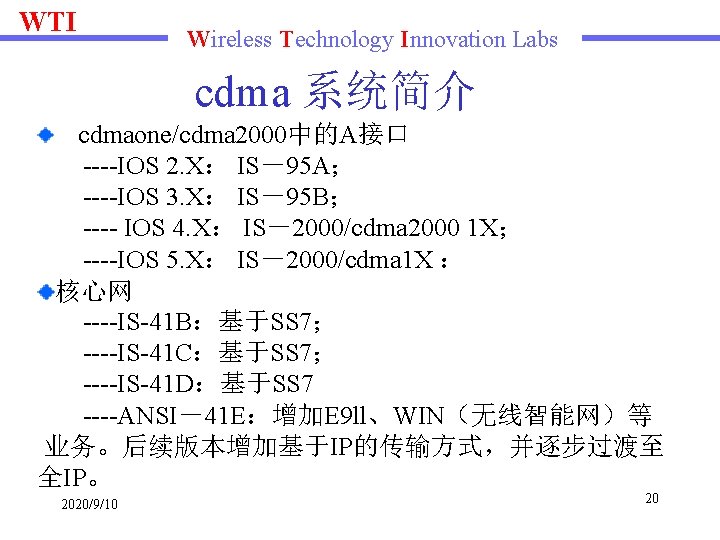

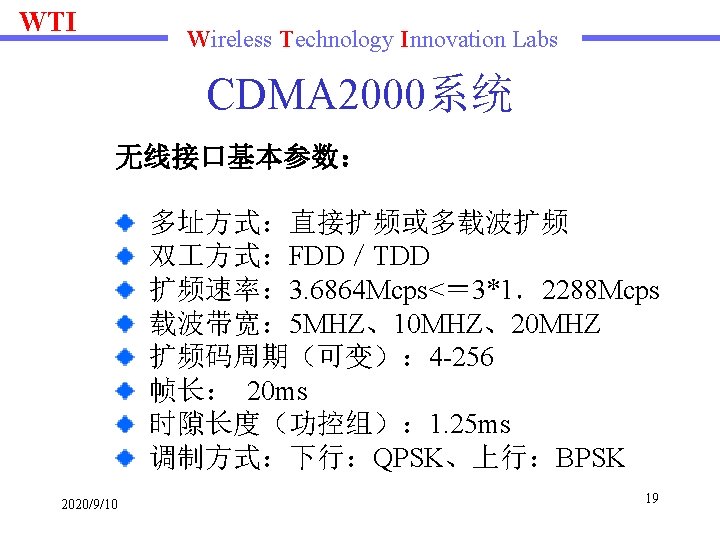

WTI Wireless Technology Innovation Labs cdma 系统简介 cdmaone/cdma 2000中的A接口 ----IOS 2. X： IS－95 A； ----IOS 3. X： IS－95 B； ---- IOS 4. X： IS－2000/cdma 2000 1 X； ----IOS 5. X： IS－2000/cdma 1 X ： 核心网 ----IS-41 B：基于SS 7； ----IS-41 C：基于SS 7； ----IS-41 D：基于SS 7 ----ANSI－41 E：增加E 9 ll、WIN（无线智能网）等 业务。后续版本增加基于IP的传输方式，并逐步过渡至 全IP。 2020/9/10 20

WTI 2020/9/10 Wireless Technology Innovation Labs 21

WTI Wireless Technology Innovation Labs 业务的拓广 单一话音 2020/9/10 话音与数据 多媒体业务 22

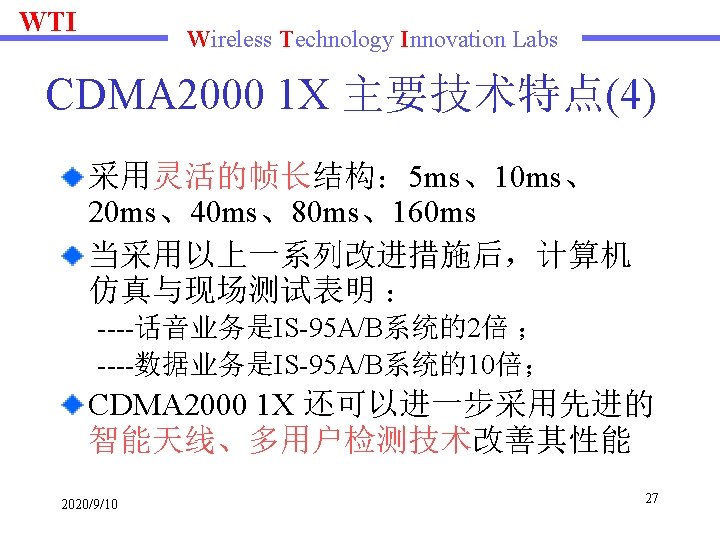

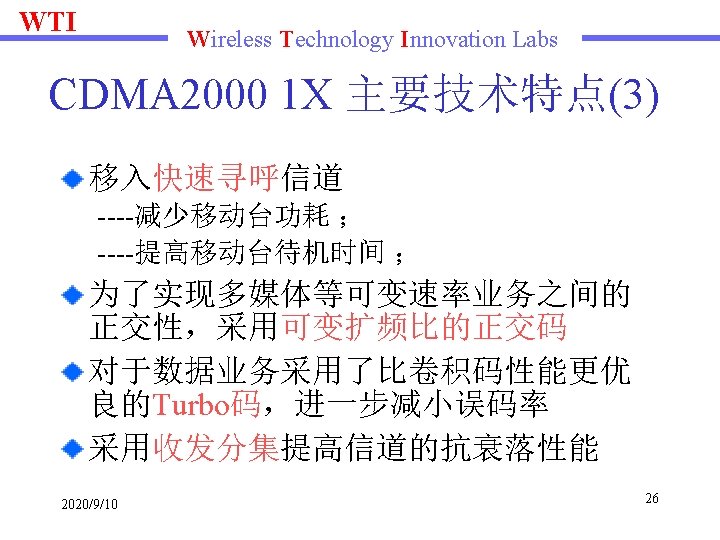

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 2. cdma 2000 1 X的主要技术特点 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 23

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 3. cdma 2000 前向信道 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 28

WTI Wireless Technology Innovation Labs CDMA 2000 前向公共信道的组成 2020/9/10 29

WTI Wireless Technology Innovation Labs CDMA 2000 前向公共信道基本功能 系统初始同步 寻呼与建立 业务信道 2020/9/10 30

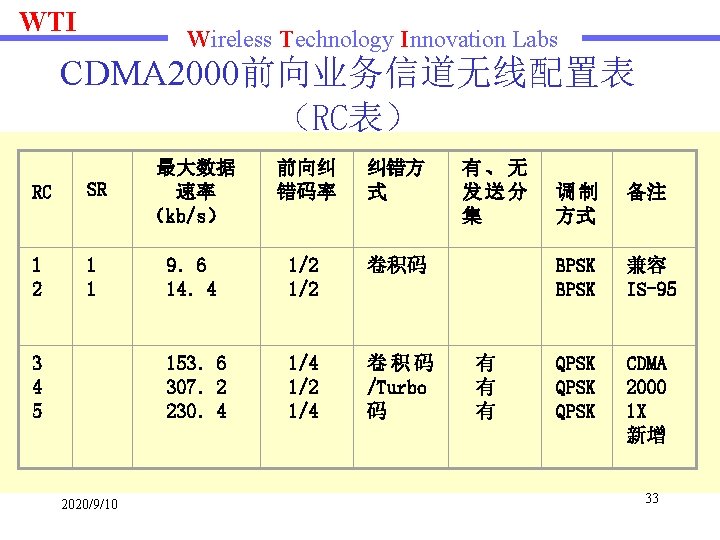

WTI Wireless Technology Innovation Labs CDMA 2000 前向专用信道的组成 2020/9/10 31

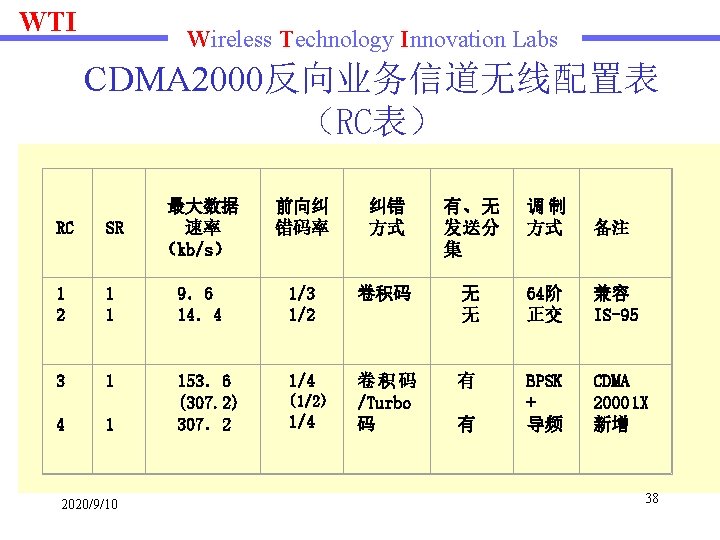

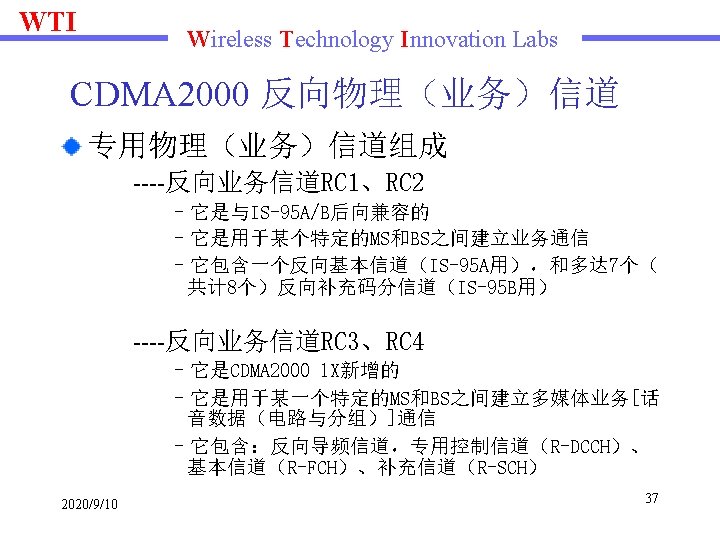

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 4. cdma 2000 反向信道 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 34

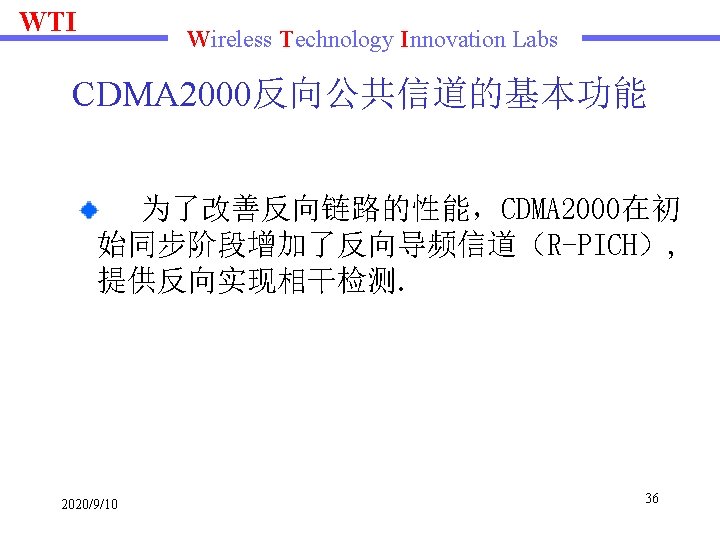

WTI Wireless Technology Innovation Labs CDMA 2000 反向公共信道的组成 2020/9/10 35

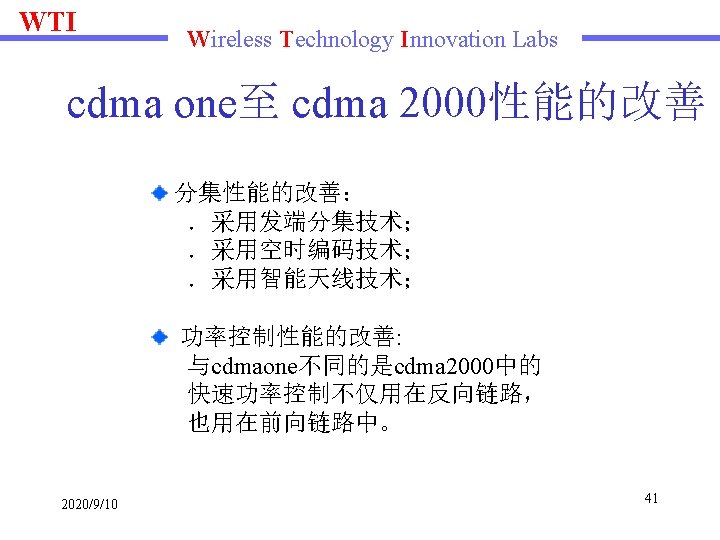

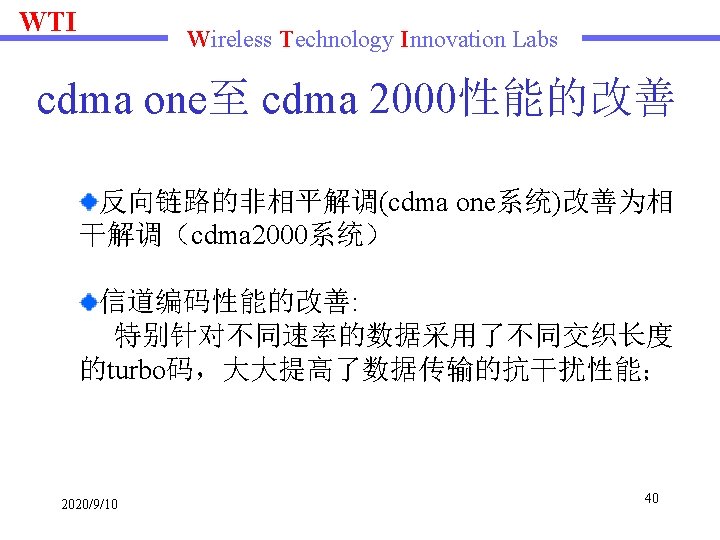

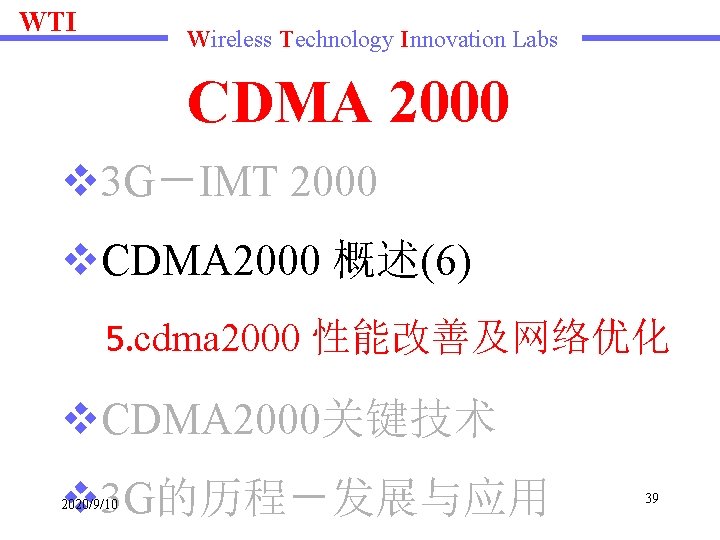

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 5. cdma 2000 性能改善及网络优化 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 39

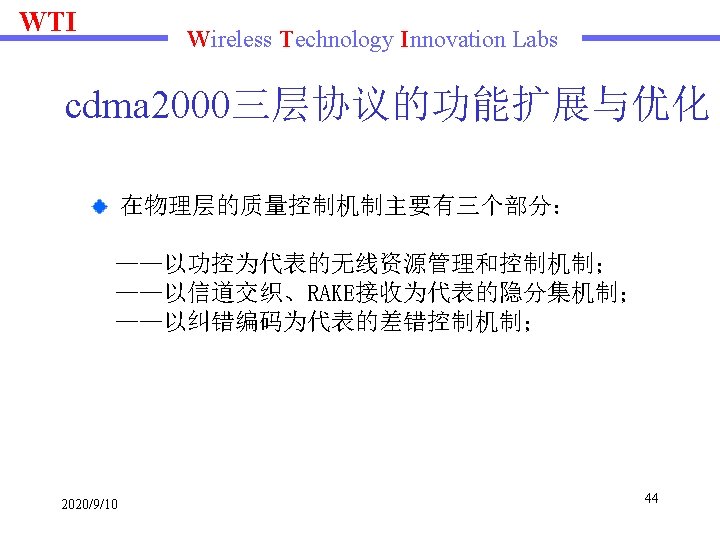

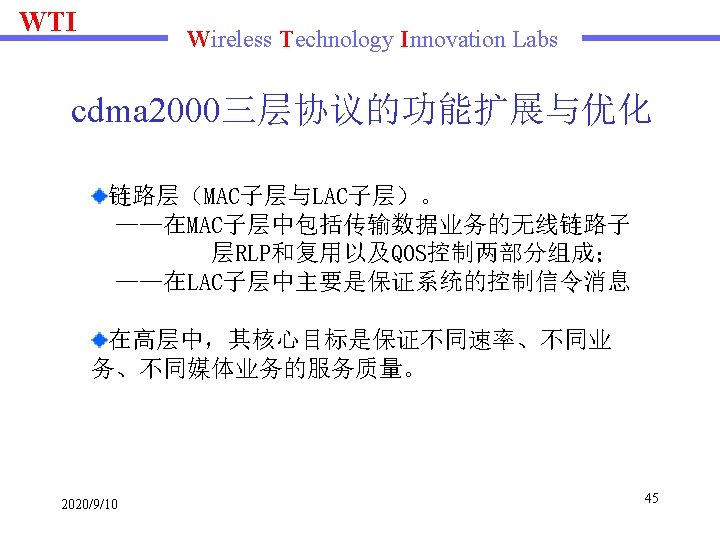

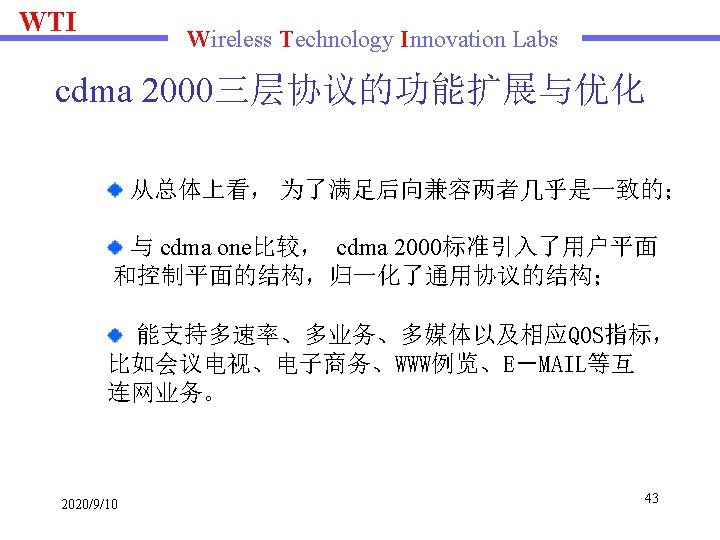

WTI Wireless Technology Innovation Labs cdmaone至cdma 2000网络协议的优化 cdma 2000通用协议结构如下 2020/9/10 42

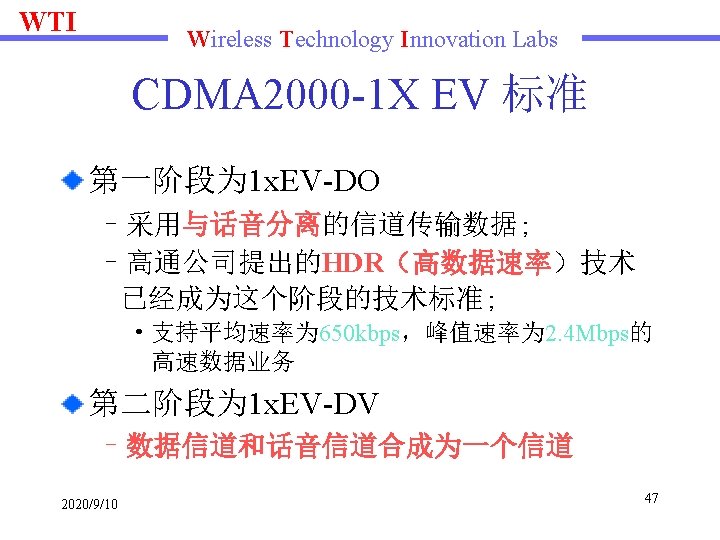

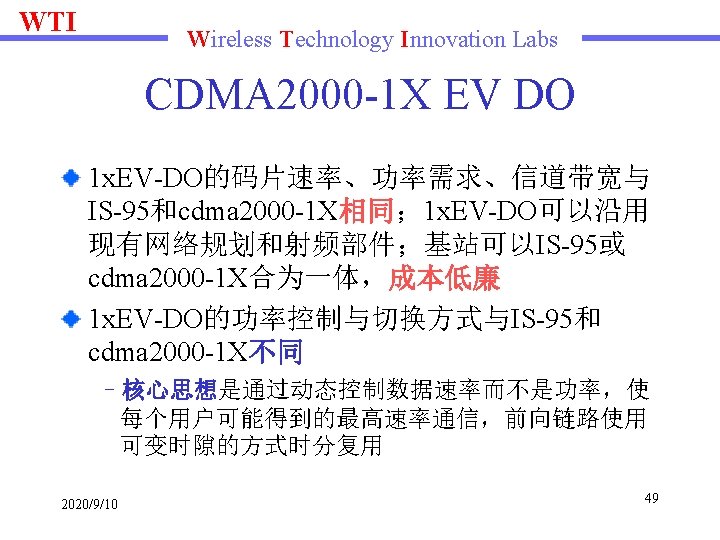

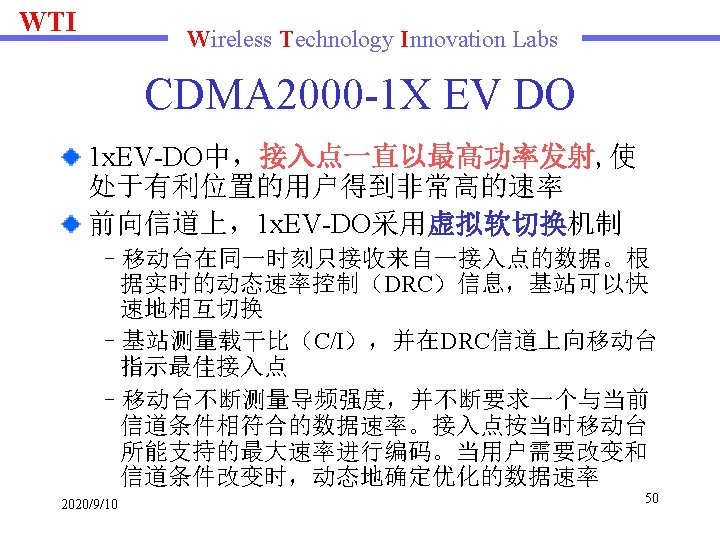

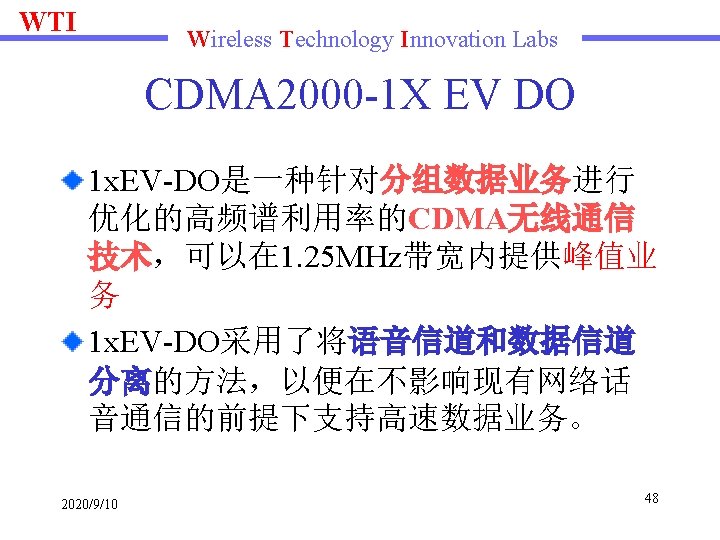

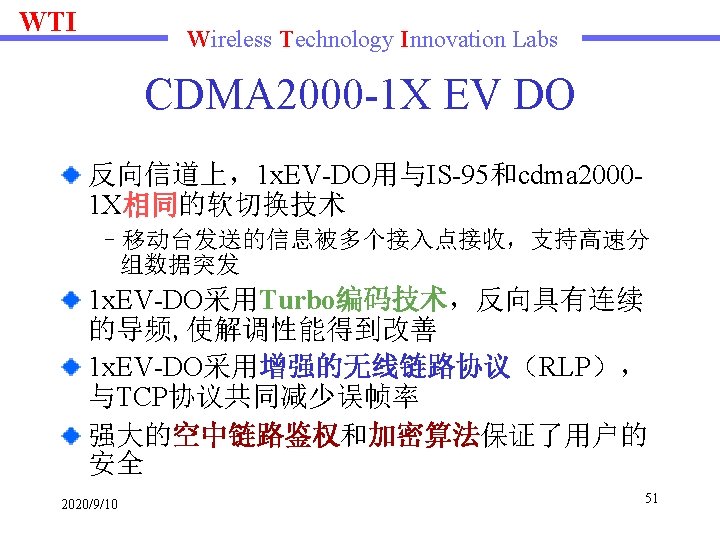

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述(6) 6. cdma 2000 1 X EV v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 46

WTI Wireless Technology Innovation Labs CDMA 2000 -1 X EV DV 1 X/EV-DV可以在一个CDMA载波上同时 支持话音和数据，但其技术还不成 1 x. EV-DV将提供 6 Mbps甚至更高的数据 速率 2020/9/10 52

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术(4) 1. OVSF v 3 G的历程－发展与应用 2020/9/10 53

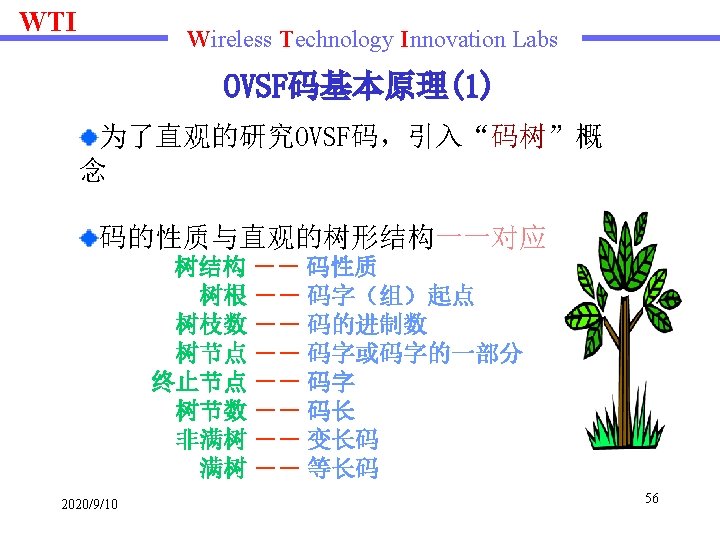

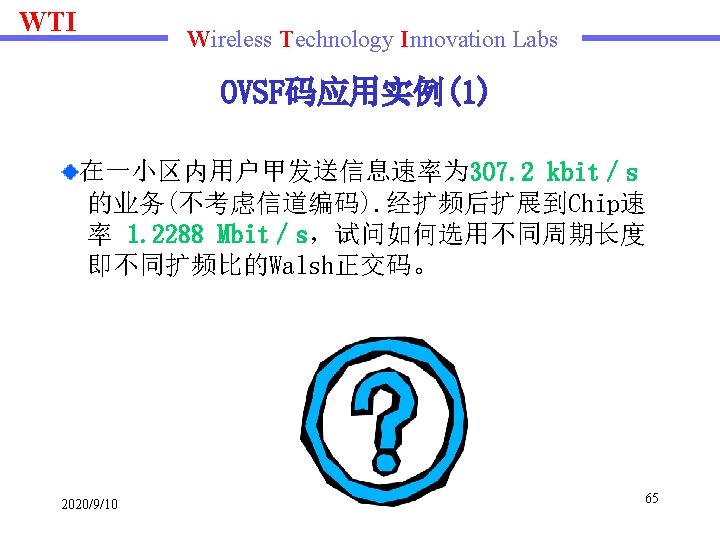

WTI Wireless Technology Innovation Labs CDMA 2000 -1 x中的关键技术 OVSF码 ---- OVSF码产生背景 ---- OVSF码基本原理 ---- OVSF码应用实例 2020/9/10 54

WTI Wireless Technology Innovation Labs OVSF码产生背景 2020/9/10 55

WTI Wireless Technology Innovation Labs OVSF码基本原理(2) 2020/9/10 57

WTI Wireless Technology Innovation Labs OVSF码基本原理(3) 在信源编码中: 在信道多址接入码设计中: 2020/9/10 58

WTI Wireless Technology Innovation Labs OVSF码基本原理(4) 不同周期长度即不同扩频比的Walsh正交码设计 的树形结构图如下图所示 2020/9/10 59

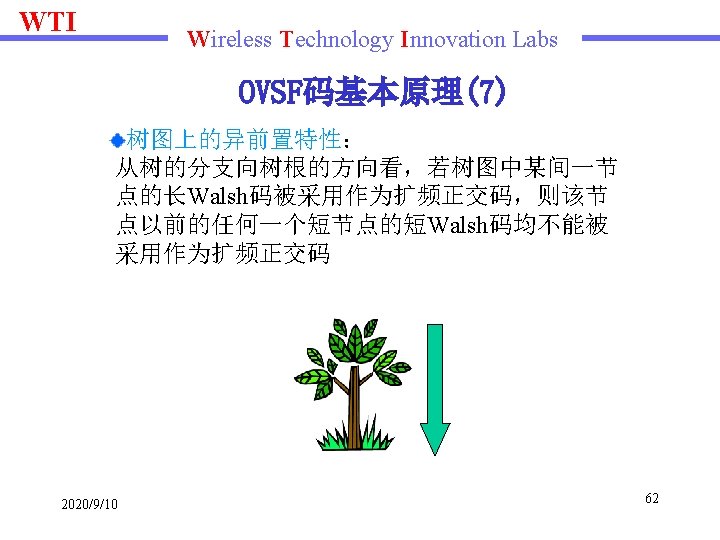

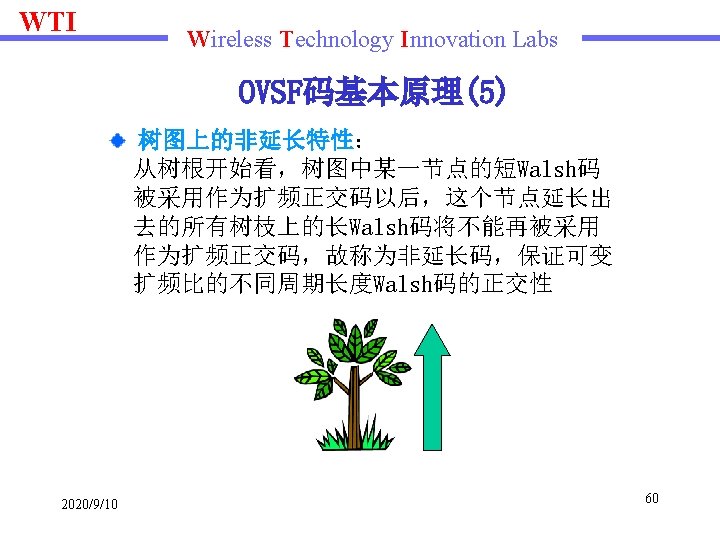

WTI Wireless Technology Innovation Labs OVSF码基本原理(6) 2020/9/10 61

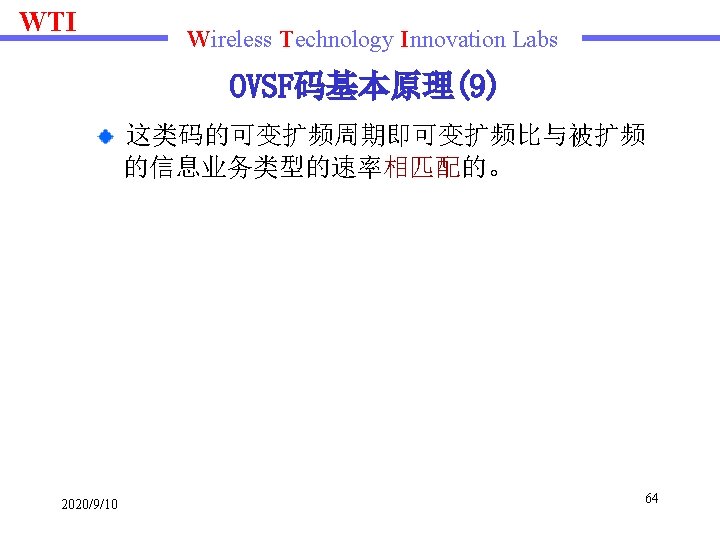

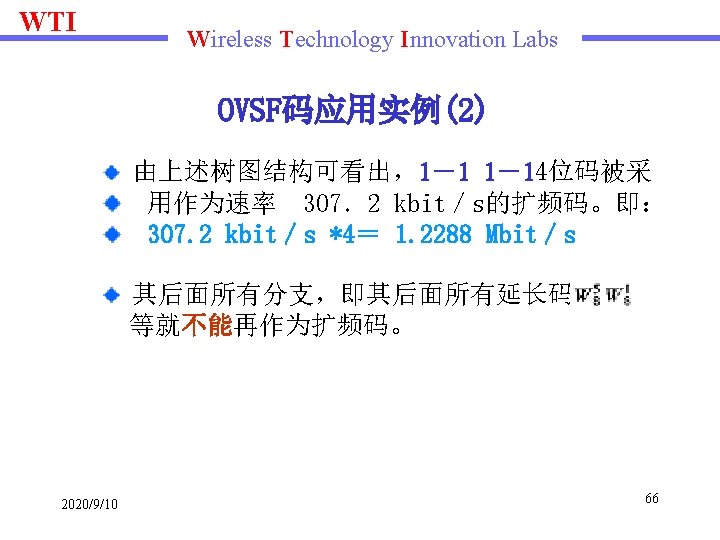

WTI Wireless Technology Innovation Labs OVSF码基本原理(8) 2020/9/10 63

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术(2) 2. Turbo码 v 3 G的历程－发展与应用 2020/9/10 67

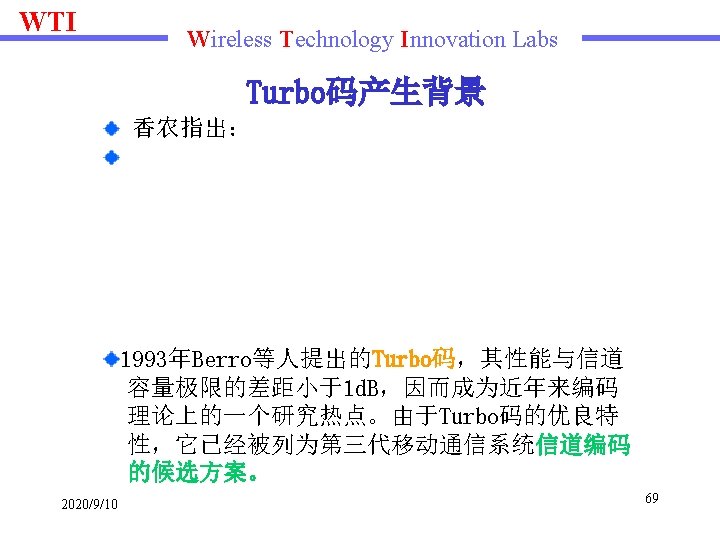

WTI Wireless Technology Innovation Labs CDMA 2000 -1 x中的关键技术 Turbo码 ---- Turbo码产生背景 ---- Turbo码编码原理 ---- Turbo码译码原理 2020/9/10 68

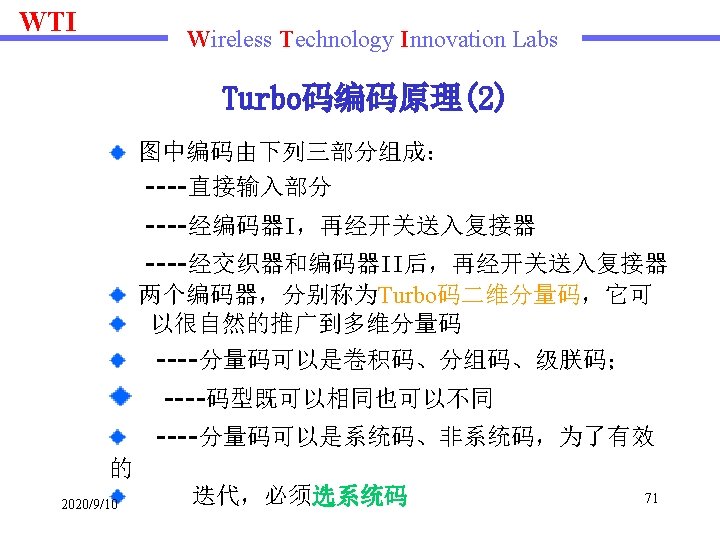

WTI Wireless Technology Innovation Labs Turbo码编码原理(1) 2020/9/10 70

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） 2020/9/10 72

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） Turbo：涡机 译码算法： 2020/9/10 73

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） 优良性能： 2020/9/10 74

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） 发端交织器： • 收端交织器与多次迭代译码： 2020/9/10 75

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） 级联编译码： 2020/9/10 76

WTI Wireless Technology Innovation Labs Turbo码译码原理（PCCC） Turbo码的译码： 2020/9/10 77

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术(4) 3. 无线IP v 3 G的历程－发展与应用 2020/9/10 78

WTI 2020/9/10 Wireless Technology Innovation Labs 全IP结构 79

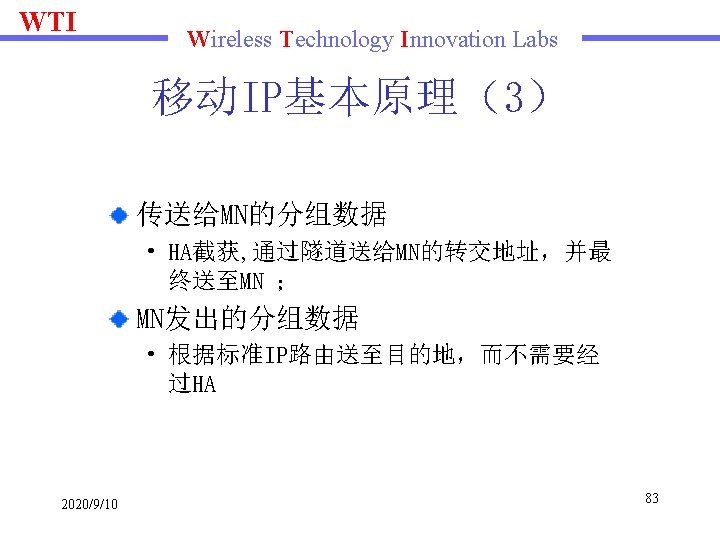

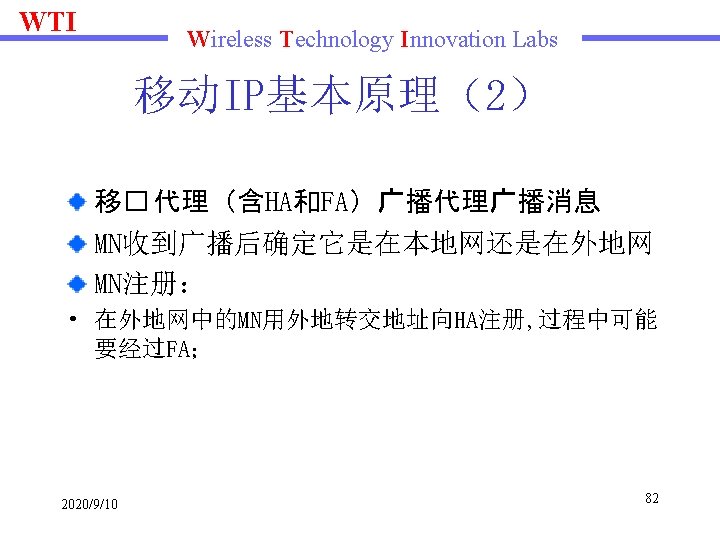

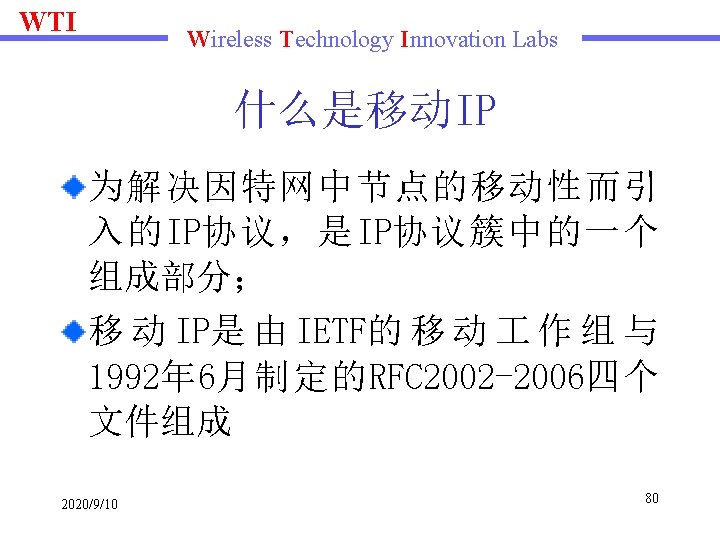

WTI Wireless Technology Innovation Labs 移动IP基本原理（1） IETFRFC 2002标准定义了三个功能实体： 移动节点MN； 本地代理HA； 外地代理FA； 2020/9/10 81

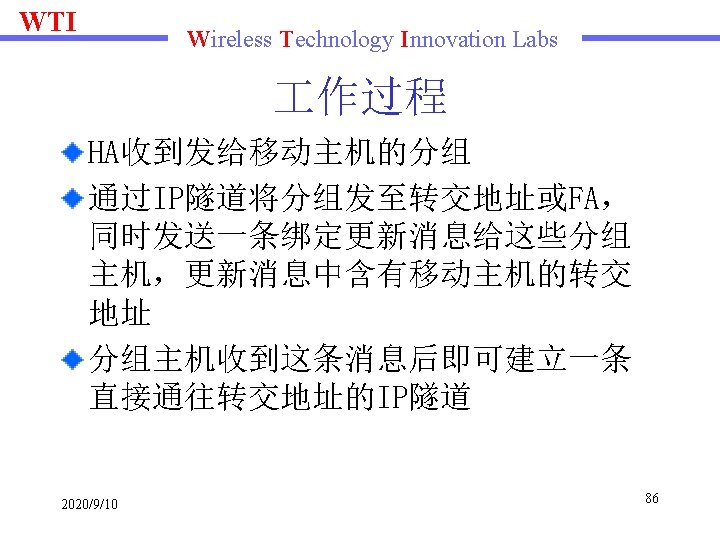

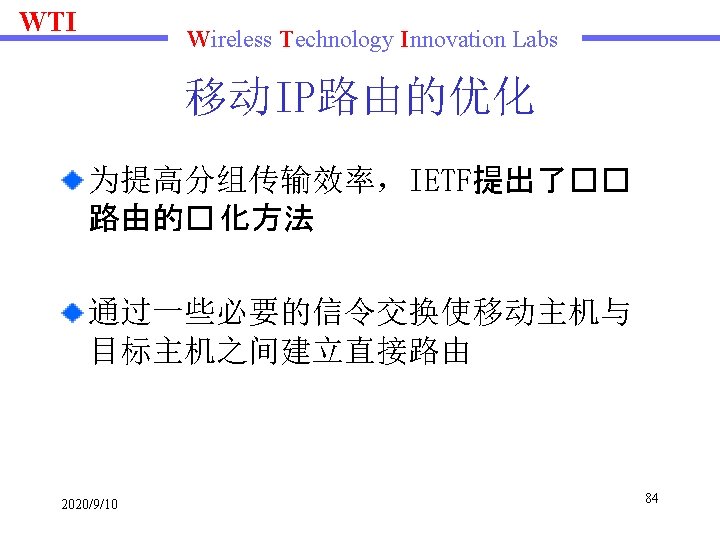

WTI Wireless Technology Innovation Labs 路由优化示意图（1） 2020/9/10 〈图A〉 发送到移动主机的第一个分组 85

WTI Wireless Technology Innovation Labs 路由优化示意图（2） 〈图B〉 发送到移动主机的后续分组 2020/9/10 87

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术(4) 4. CDMA 2000 1 X中移动IP v 3 G的历程－发展与应用 2020/9/10 88

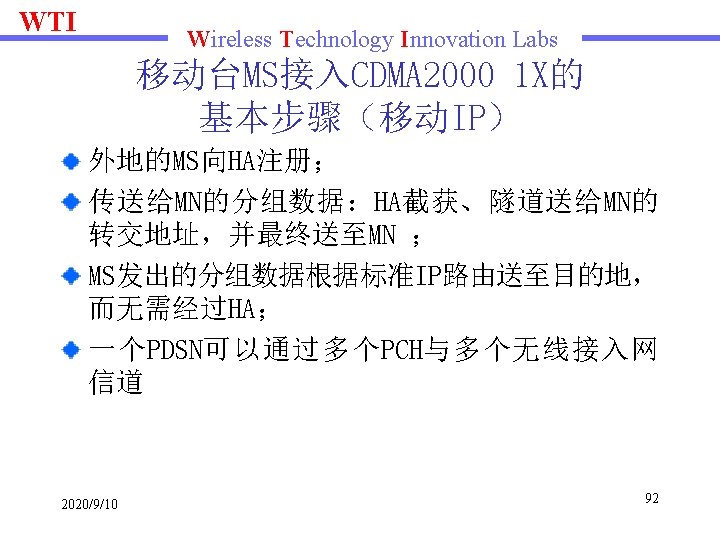

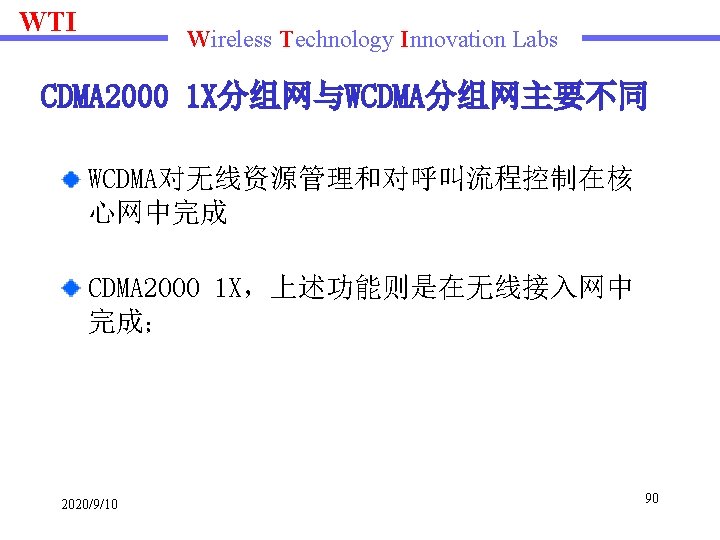

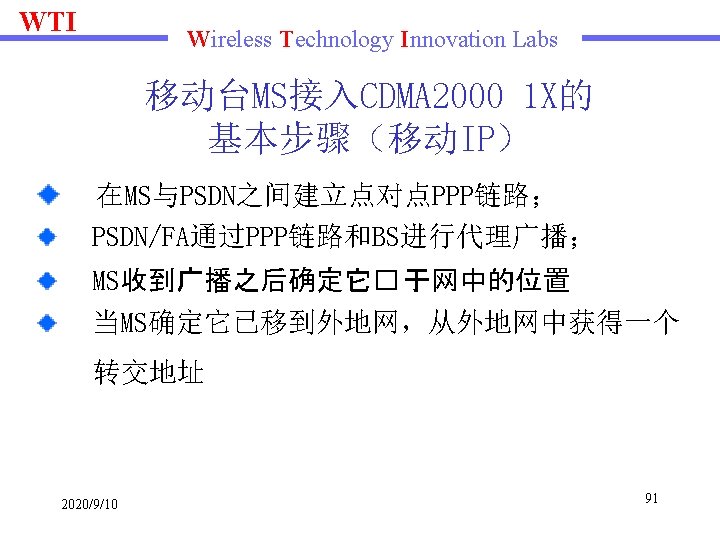

WTI Wireless Technology Innovation Labs CDMA 2000 1 X的分组网络结构： 2020/9/10 89

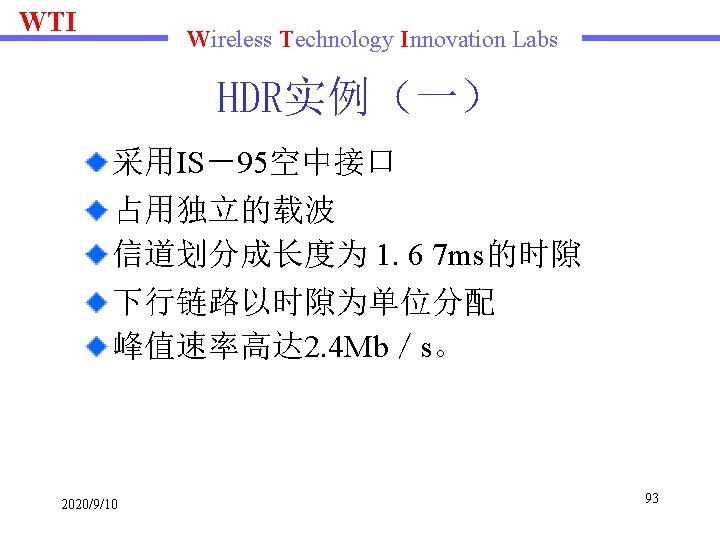

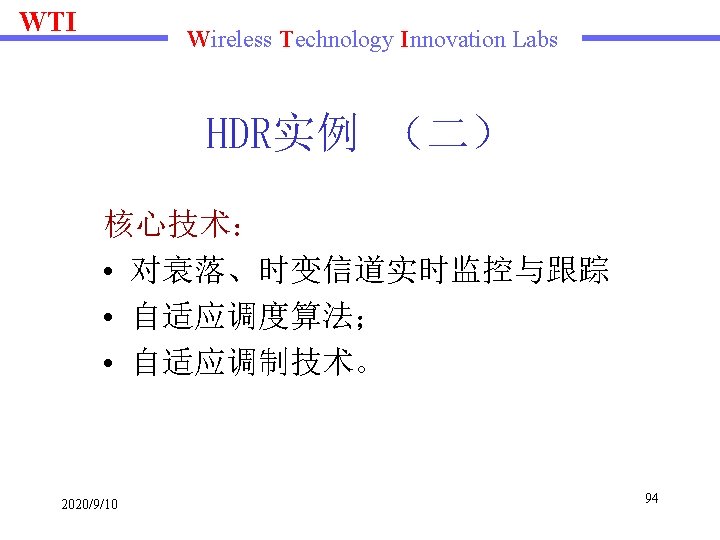

WTI Wireless Technology Innovation Labs HDR实例 （三） 实现原理 2020/9/10 95

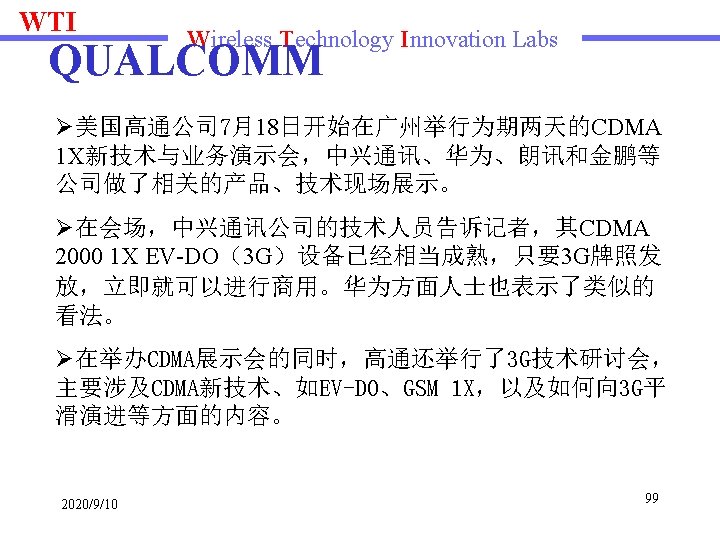

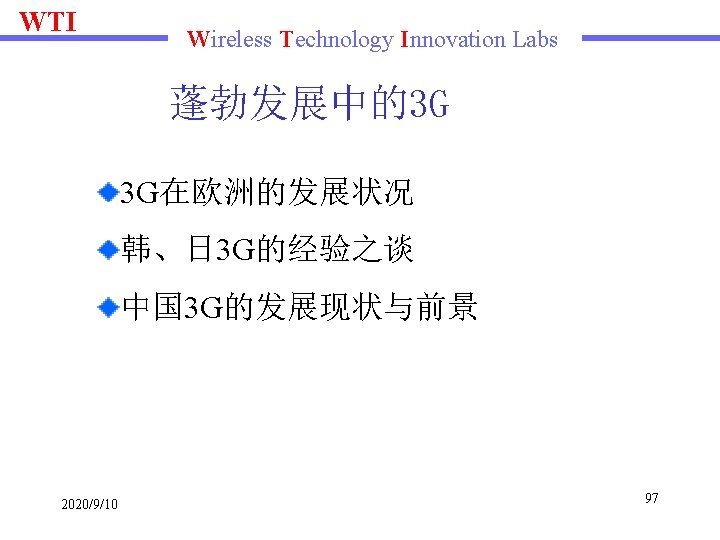

WTI Wireless Technology Innovation Labs CDMA 2000 v 3 G－IMT 2000 v. CDMA 2000 概述 v. CDMA 2000关键技术 v 3 G的历程－发展与应用 2020/9/10 96

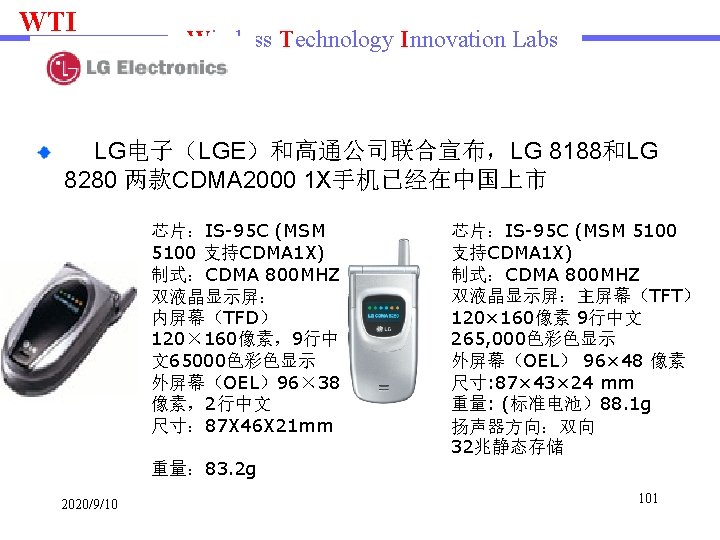

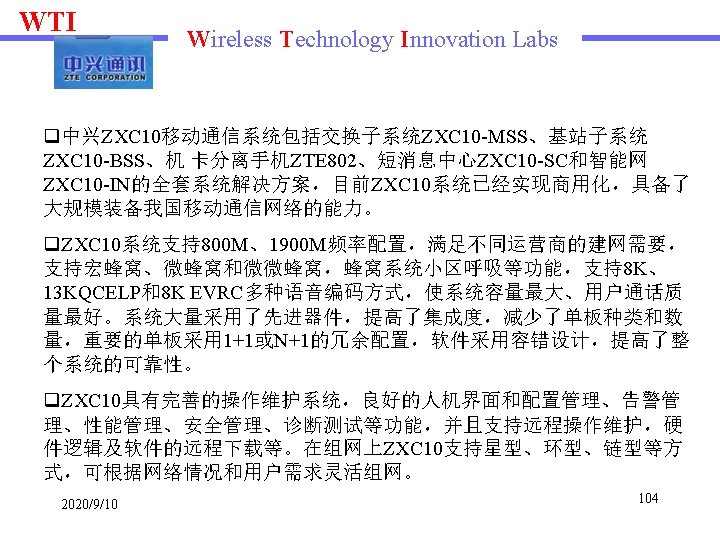

WTI Wireless Technology Innovation Labs 中国移动的3 G发展过程预测 2020/9/10 105

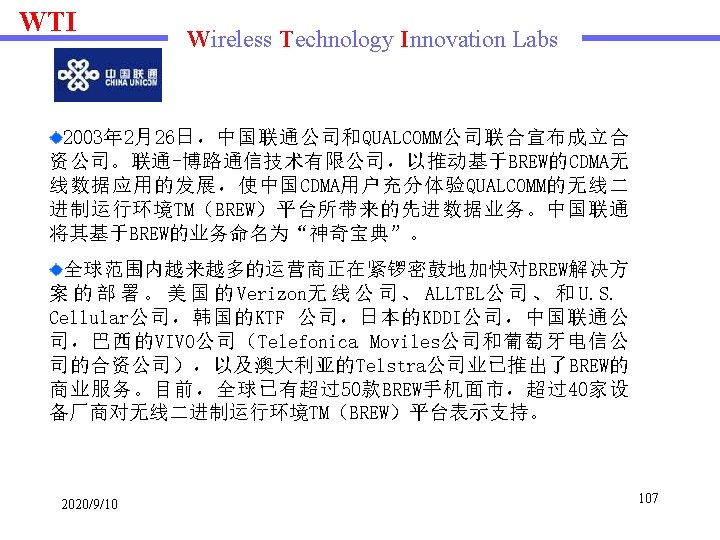

WTI Wireless Technology Innovation Labs 总结 We are Thinking , and • • Innovating CDMA 2000的特点； CDMA 2000的关键技术； CDMA 2000的增强； CDMA 2000的发展与应用。 2020/9/10 Thank you! 108
