WORSHOP TSUNAMI HAZARD MITIGATION AND RISK ASSESSMENT SANTIAGO
- Slides: 34
WORSHOP “TSUNAMI HAZARD MITIGATION AND RISK ASSESSMENT” SANTIAGO - CHILE SEPTEMBER 29 -30, 2005 MARINA DE GUERRA DEL PERU DIRECCIÓN DE HIDROGRAFÍA Y NAVEGACIÓN SISTEMAS DE ALERTA TEMPRANAS PARA FENOMENOS OCEANOGRAFICOS SISTEMA NACIONAL DE ALERTA DE TSUNAMIS PERU Expositor: Daniel OLCESE Huerta Ing. Geólogo
GENERALIDADES QUE ENTENDEMOS POR TSUNAMIS? TSU = PUERTO, NAMI = OLA Literalmente significa grandes olas en el puerto Los tsunamis son una serie de ondas marinas generadas por un sismo o una violenta perturbación del fondo oceánico, son también conocidos como maremotos.
ORIGEN DE LOS TSUNAMIS
CONDICIONES PARA QUE SE GENERE UN TSUNAMI 1. UN SISMO DE INTENSIDAD > 7. 5° (? ) 2. EPICENTRO DEL SISMO EN EL MAR 3. PROFUNDIDAD < DE 60 Km. 4. FONDO MARINO

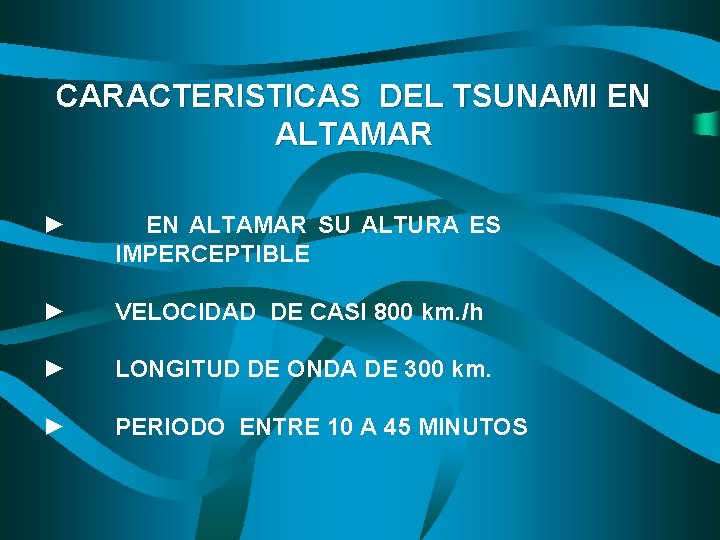

CARACTERISTICAS DEL TSUNAMI EN ALTAMAR ► EN ALTAMAR SU ALTURA ES IMPERCEPTIBLE ► VELOCIDAD DE CASI 800 km. /h ► LONGITUD DE ONDA DE 300 km. ► PERIODO ENTRE 10 A 45 MINUTOS
CARACTERISTICAS DEL TSUNAMI CERCA DE LA COSTA (ALTURA AUMENTA AL REDUCIRSE LA PROFUNDIDAD) ► EL MAR SUELE RETIRARSE ► ALTURA APROXIMADA DE 08 – 10 MTS. ► NO SE PRESENTA COMO UNA SOLA OLA, SINO VARIAS ENTRE 2 A 6 ► HISTORICAMENTE LA SEGUNDA OLA ES LA MAS DESTRUCTIVA
ZONA DE GENERACION DE SISMOS Placa de Nazca Placa Sudamericana
TIPOS DE TSUNAMIS
TSUNAMI DE ORIGEN LEJANO • Se generan a distancias mayores de 1000 km. • Puede generar destrucción al llegar a las costas. • Debido a la distancia donde se genera el tsunami (miles de km), nos permite su monitoreo. • La primera ola del tsunami tarda en llegar a nuestras costas entre 5 a 24 horas de producido el sismo o terremoto.
Propagación transoceánica del mega-tsunami de Chile 1960 ( Shuto, 1997)
SUMATRA, DICIEMBRE 2004
Galle – Sri Lanka Indonesia Banda Aceh Indonesia
Penang - Malasya Banda Aceh-indonesia Islas Phi_Tailandia
SISTEMA INTERNACIONAL DE ALERTA DE TSUNAMIS
PACIFIC TSUNAMI WARNING CENTER (HONOLULU-HAWAII)
RED INTERNACIONAL DE ALERTA DE TSUNAMIS
ESTACION HANDAR - ATICO
MONITOREO BOYAS DART
SISTEMA NACIONAL DE ALERTA DE TSUNAMIS
SISTEMA NACIONAL DE ALERTA DE TSUNAMIS (SNAT) La Dirección de Hidrografía y Navegación está a cargo del Sistema Nacional de Alerta de Tsunamis (SNAT)
FLUJOGRAMA DEL SISTEMA NACIONAL DE ALERTA DE TSUNAMIS
TIEMPO DE ARRIBO APROX. DE PRIMERA OLA DE TSUNAMI DE ORIGEN CERCANO 76° 24’ 11° 30 ’ 78° 40’ 11° 30 ’ CHANCAY (38’) 5’ 10’ 25’ 20’ ’ 15 30’ 35’ ANCON (32’) CALLAO (25’) je (E Km . 5 117 a = or) (Eje y Km a M. 85 2 7 b = or) 5 Men sta 6 a Co a i c an Dist. Km 7. 5 = Ms LA CHIRA (26’) CONCHAN (32’) LEYENDA EPICENTRO SISMICO AREA DISLOCADA 5’ 10’ 20’ 15’ 25’ 30’ 35’ 40’ CURVAS DE REFRACCION OR D ERA GEN IS E J E E UNAM S IBL POS DE T 13° 00 ’ 78° 40’ 13° 00’ 76° 24’

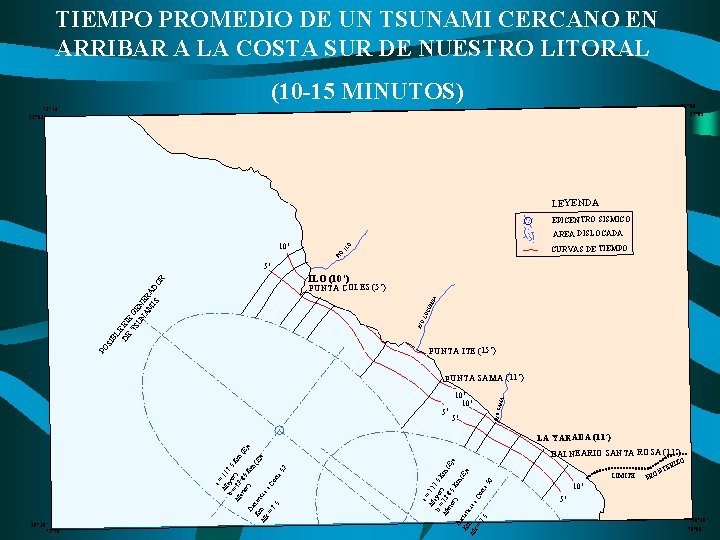

TIEMPO PROMEDIO DE UN TSUNAMI CERCANO EN ARRIBAR A LA COSTA SUR DE NUESTRO LITORAL (10 -15 MINUTOS) 70° 00’ 17° 03’ 72° 16’ 17° 03’ LEYENDA EPICENTRO SISMICO AREA DISLOCADA 10’ O RI LO CURVAS DE TIEMPO I 5’ R ILO (10’) PO S IB RIO LO CU MB A LE DE EJ TS E G UN EN AM ER IS ADO PUNTA COLES (5’) PUNTA ITE (15’) 5’ RIO S 5’ 10’ AMA PUNTA SAMA (11’) BALNEARIO SANTA ROSA (11’) a= M 11 b = ayor 7. 5 K m M 72 ) (E en. 85 je or) Km Di ( s Ej Km tan e M. cia a s= Co 7. 5 sta 50 18° 30’ 72° 16’ a M = 11 b = ayo 7. 5 Km M 72 r) en. 8 (E or 5 K je ) Di m s (E Km tan je M. cia s= a. C 7. 5 os ta 52 LA YARADA (11’) IZO ER LIMITE T ON FR 10’ 5’ 18° 30’ 70° 00’
PROTECCION A LA POBLACION Y MEDIDAS DE MITIGACION EN CASO DE TSUNAMIS
FINALIDAD Prevenir a Defensa Civil las poblaciones y a costeras de nuestro litoral, a los Terminales Portuarios, a través de las Capitanías de Puerto, sobre el arribo de un TSUNAMI, con el fin de tomar acciones que minimicen su impacto destructivo.
ESTACION METEO OCEANOGRAFICA AUTOMATIZADA Estación Mareaográfica Automática La Punta - Callao Boya Oceánica WAVESCAN
SISTEMA TREMORS COMPUTADORA ANTENA ESTACION SISMICA Ingreso de datos al Sist. TREMORS N E Z SISMOMETRO DE BANDA ANCHA CON TRES COMPONENTES (TELEFONO) SISTEMA DE ALERTA
Asesorar técnicamente, confeccionando y elaborando las cartas de evacuación e inundación por TSUNAMIS. Caso PUERTO CALLAO
CHARLAS DE DIVULGACION
MATERIAL DE DIFUSION PAGINA WEB / INTERNET CARTAS DE INUNDACION ESTUDIOS TECNICOS REVISTAS FOLLETOS
SIMULACRO DE EVACUACION
“EL SISTEMA DE ALERTA TEMPRANA MAS EFICAZ ANTE DESASTRES NATURALES ES LA EDUCACION A LA POBLACION ”
Website: www. dhn. mil. pe e-mail : tsunami@dhn. mil. pe
