Workflow Management IT in Bedrijf hoofdstuk 4 Totaaloverzicht

Workflow. Management IT in Bedrijf hoofdstuk 4 Totaaloverzicht H 1 Het beschrijven van informatievoorziening, hoe doe je dat? H 2 Veranderingsanalyse: hoe kun je verandering in een ICT-omgeving managen? H 3 Pakketselectie en -implementatie, o. a. in een ERP-omgeving H 4 Workflow management IT in bedrijf – Bernard Cuppen RI, Hans. Cuppen RI 1

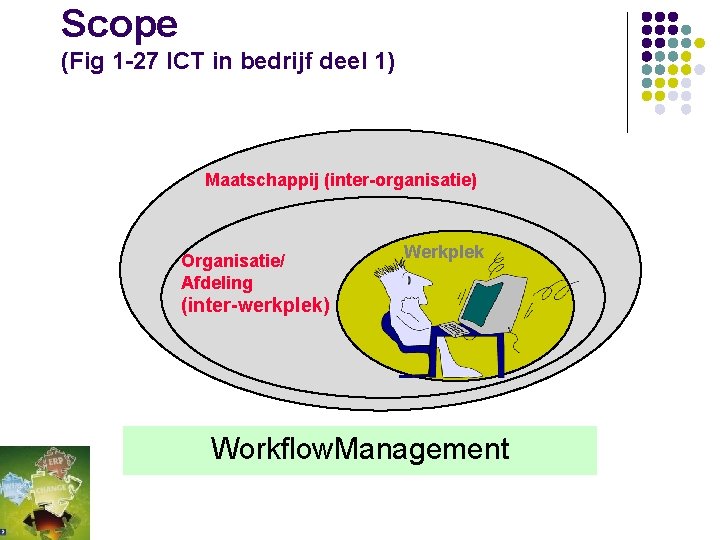

Scope (Fig 1 -27 ICT in bedrijf deel 1) Maatschappij (inter-organisatie) Organisatie/ Afdeling Werkplek (inter-werkplek) Workflow. Management

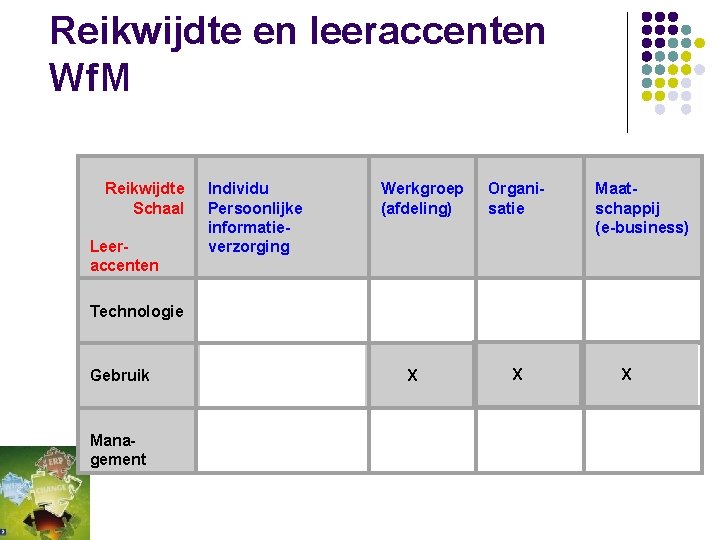

Reikwijdte en leeraccenten Wf. M Individu Persoonlijke informatieverzorging Werkgroep (afdeling) Organisatie Maatschappij (e-business) Technologie Gebruik Management Reikwijdte Schaal Leeraccenten X X X

Wf. MC: Flow of work

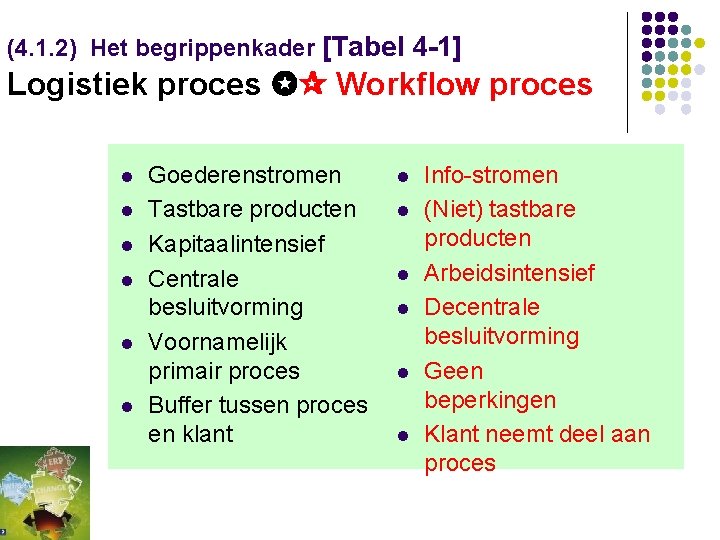

(4. 1. 2) Het begrippenkader [Tabel 4 -1] Logistiek proces Workflow proces l l l Goederenstromen Tastbare producten Kapitaalintensief Centrale besluitvorming Voornamelijk primair proces Buffer tussen proces en klant l l l Info-stromen (Niet) tastbare producten Arbeidsintensief Decentrale besluitvorming Geen beperkingen Klant neemt deel aan proces

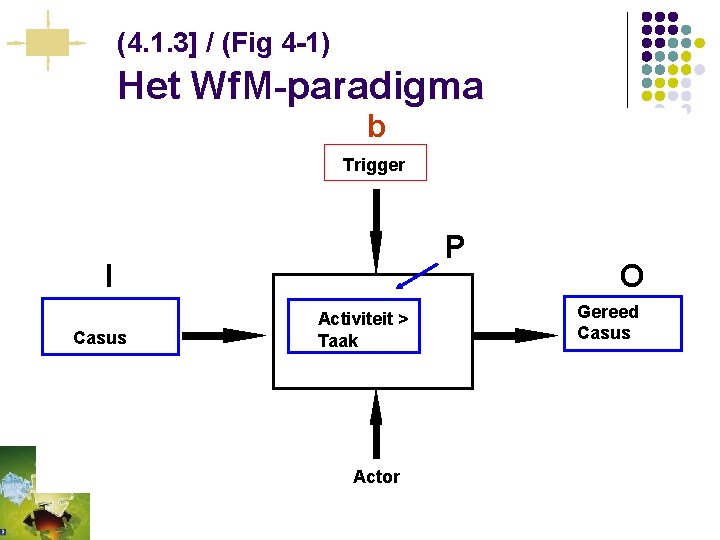

(4. 1. 3] / (Fig 4 -1) Het Wf. M-paradigma b Trigger P I Casus Activiteit > Taak Actor O Gereed Casus

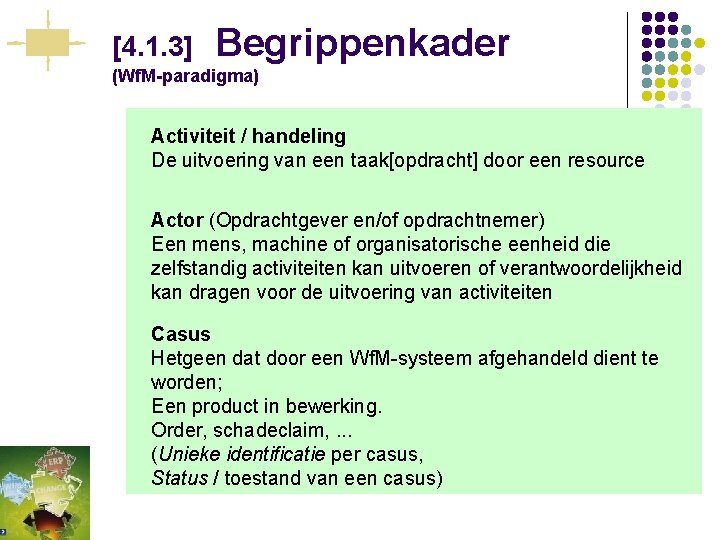

[4. 1. 3] Begrippenkader (Wf. M-paradigma) Activiteit / handeling De uitvoering van een taak[opdracht] door een resource. Actor (Opdrachtgever en/of opdrachtnemer) Een mens, machine of organisatorische eenheid die zelfstandig activiteiten kan uitvoeren of verantwoordelijkheid kan dragen voor de uitvoering van activiteiten. Casus Hetgeen dat door een Wf. M-systeem afgehandeld dient te worden; Een product in bewerking. Order, schadeclaim, . . . (Unieke identificatie per casus, Status / toestand van een casus)

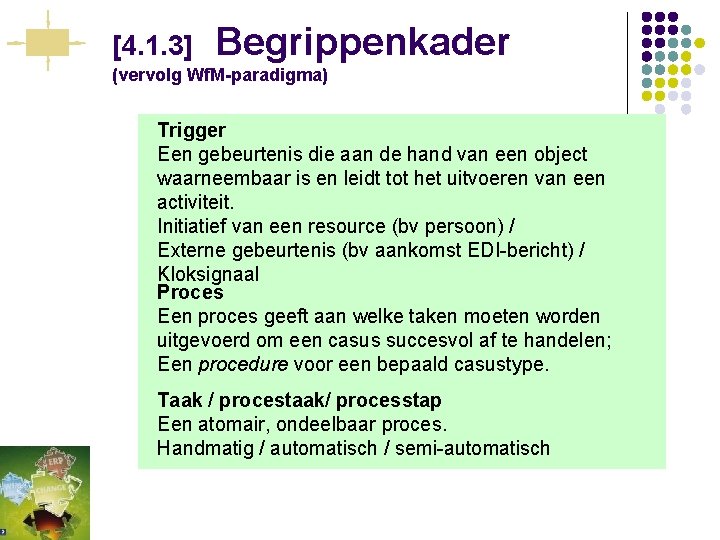

[4. 1. 3] Begrippenkader (vervolg Wf. M-paradigma) Trigger Een gebeurtenis die aan de hand van een object waarneembaar is en leidt tot het uitvoeren van een activiteit. Initiatief van een resource (bv persoon) / Externe gebeurtenis (bv aankomst EDI-bericht) / Kloksignaal Proces Een proces geeft aan welke taken moeten worden uitgevoerd om een casus succesvol af te handelen; Een procedure voor een bepaald casustype. Taak / procestaak/ processtap Een atomair, ondeelbaar proces. Handmatig / automatisch / semi-automatisch

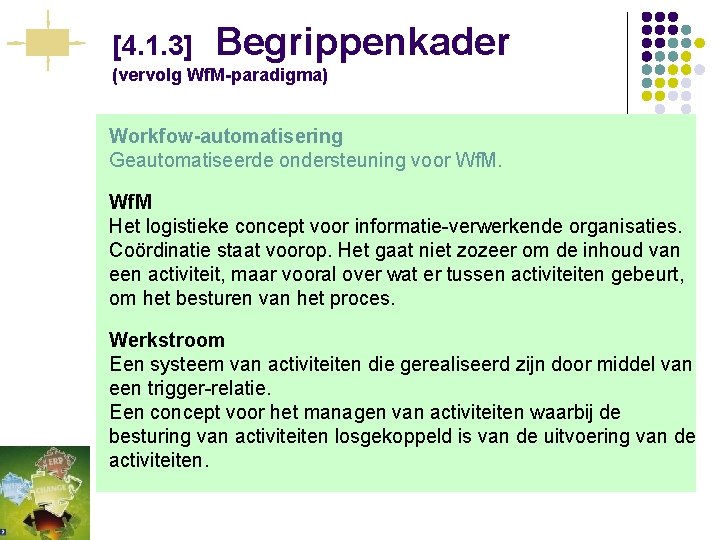

[4. 1. 3] Begrippenkader (vervolg Wf. M-paradigma) Workfow-automatisering Geautomatiseerde ondersteuning voor Wf. M Het logistieke concept voor informatie-verwerkende organisaties. Coördinatie staat voorop. Het gaat niet zozeer om de inhoud van een activiteit, maar vooral over wat er tussen activiteiten gebeurt, om het besturen van het proces. Werkstroom Een systeem van activiteiten die gerealiseerd zijn door middel van een trigger-relatie. Een concept voor het managen van activiteiten waarbij de besturing van activiteiten losgekoppeld is van de uitvoering van de activiteiten.

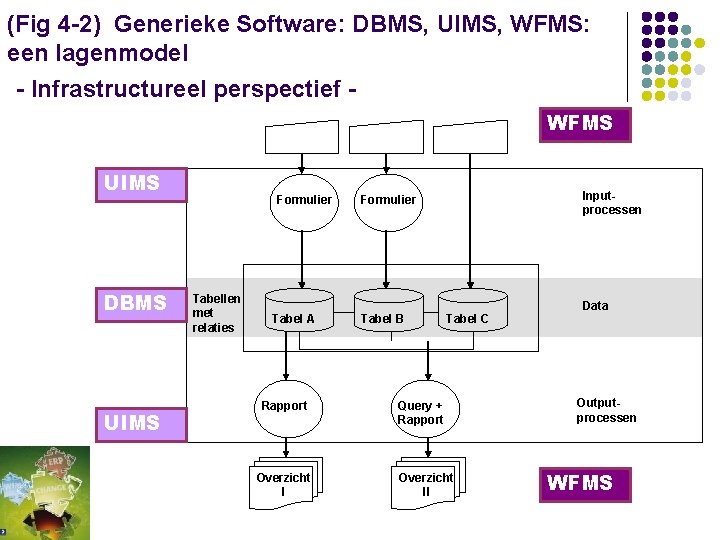

(Fig 4 -2) Generieke Software: DBMS, UIMS, WFMS: een lagenmodel - Infrastructureel perspectief WFMS UIMS DBMS UIMS Formulier Tabellen met relaties Tabel A Rapport Overzicht I Inputprocessen Formulier Tabel B Tabel C Query + Rapport Overzicht II Data Outputprocessen WFMS

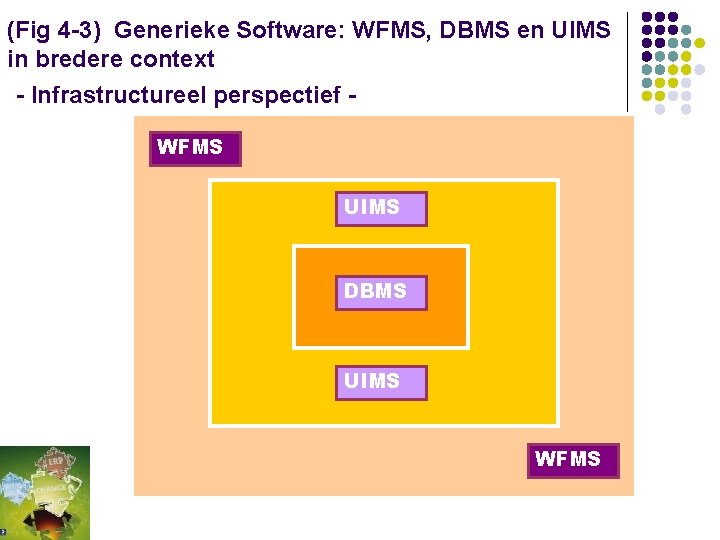

(Fig 4 -3) Generieke Software: WFMS, DBMS en UIMS in bredere context - Infrastructureel perspectief WFMS UIMS DBMS UIMS WFMS

(4. 1. 4) Generieke Software Tekstverwerkers l Spreadsheetsystemen l Databasesystemen l E-mailsystemen Maar ook l Wf. M-systemen l l l Informatie: i. JIT j. P/j. A Voert zelf geen taken van een proces uit

(4. 1. 5) / (Fig 4 -4) Het Wf. MC-referentiemodel

(Fig 4 -5) Structuur generiek Wf-systeem

(Fig 4 -6) Van Wf. MC naar BPMN l l BPMN: Business Process Modelling notation Een belangrijke ontwikkeling richting het managen van bedrijfsprocessen.

(Fig 4 -7) Voorbeeld van BPMN (Petri-net)

(Fig 4 -8) Business Process Modelling een conceptueel model

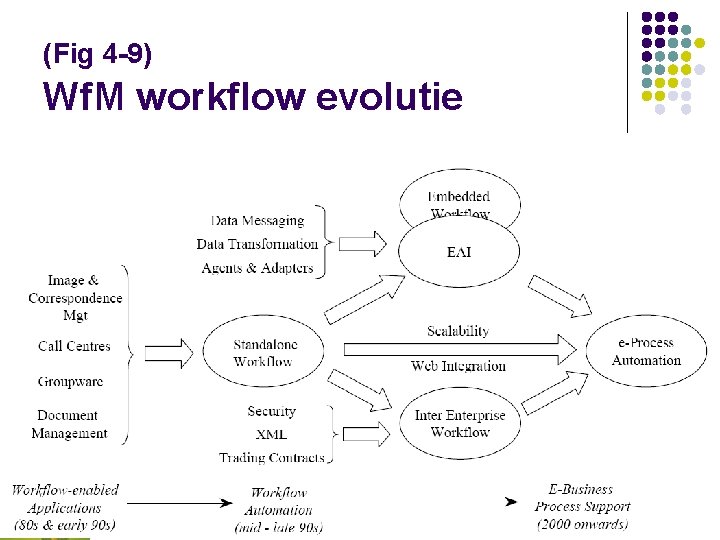

(Fig 4 -9) Wf. M workflow evolutie

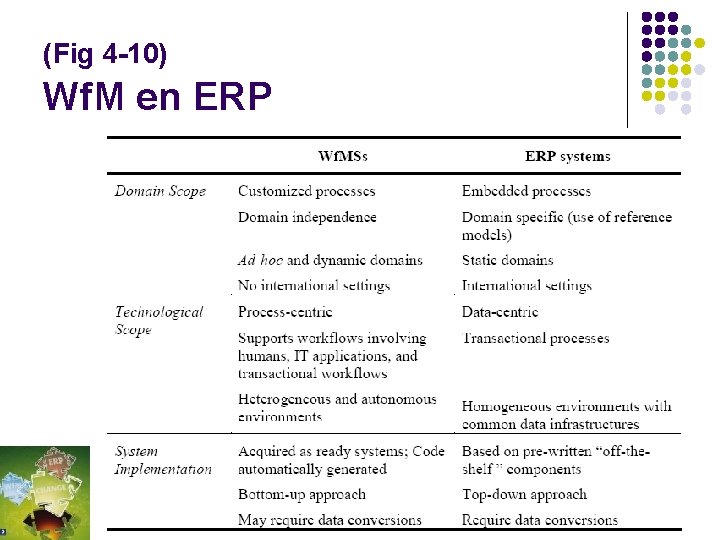

(Fig 4 -10) Wf. M en ERP

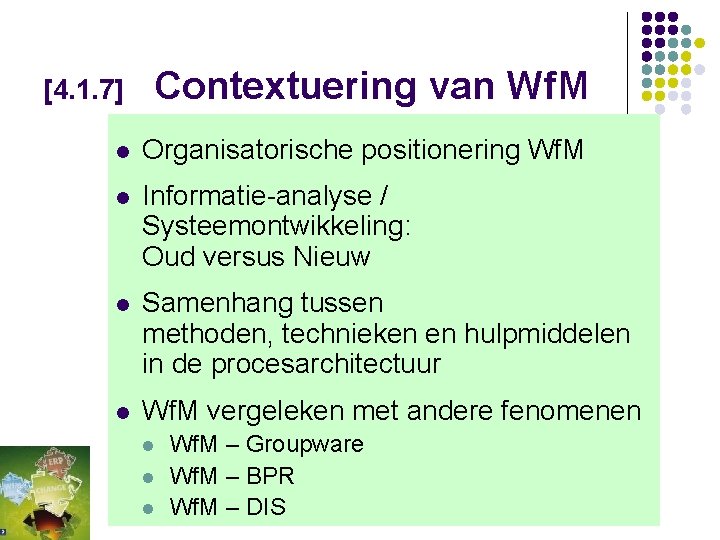

[4. 1. 7] Contextuering van Wf. M l Organisatorische positionering Wf. M l Informatie-analyse / Systeemontwikkeling: Oud versus Nieuw l Samenhang tussen methoden, technieken en hulpmiddelen in de procesarchitectuur l Wf. M vergeleken met andere fenomenen l l l Wf. M – Groupware Wf. M – BPR Wf. M – DIS

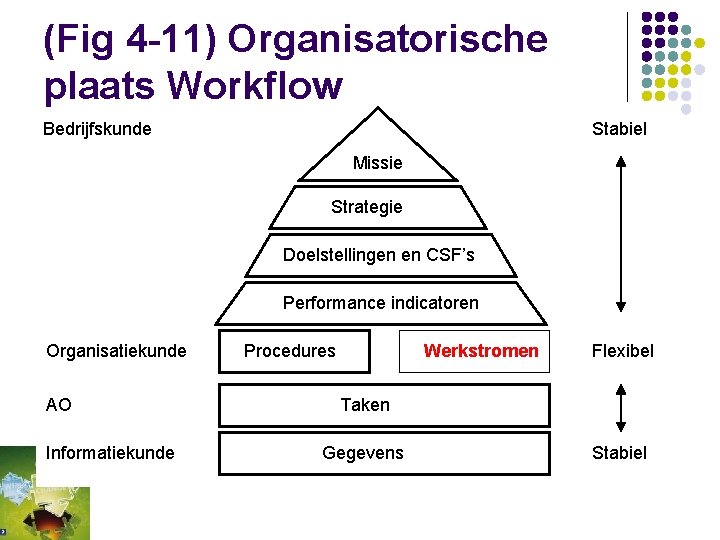

(Fig 4 -11) Organisatorische plaats Workflow Bedrijfskunde Stabiel Missie Strategie Doelstellingen en CSF’s Performance indicatoren Organisatiekunde AO Informatiekunde Procedures Werkstromen Flexibel Taken Gegevens Stabiel

(Fig 4 -7) Systeemontwikkeling is nu anders Missie Fysieke werkelijkheid Missie Doelstellingen Bedrijfsactiviteiten Activiteiten Afbeelding tbv geautomatiseerde ondersteuning Besturen van Activiteiten Uitvoeren van Activiteiten

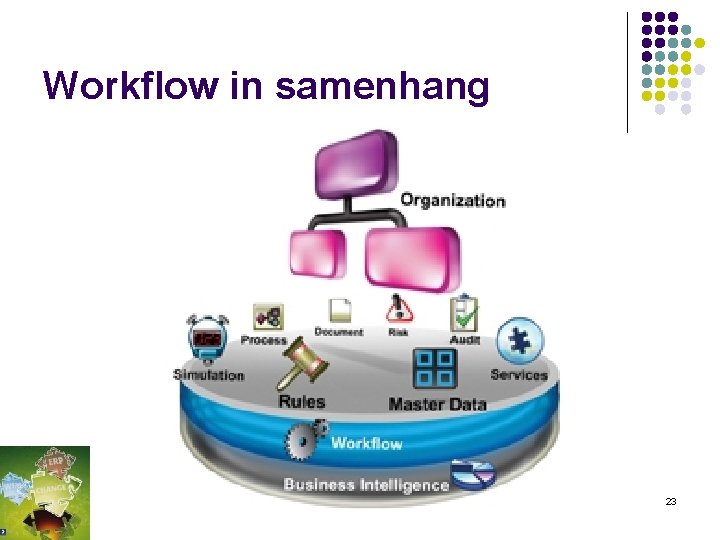

Workflow in samenhang 23

(Fig 4 -8) Samenhang tussen methoden, technieken en hulpmiddelen

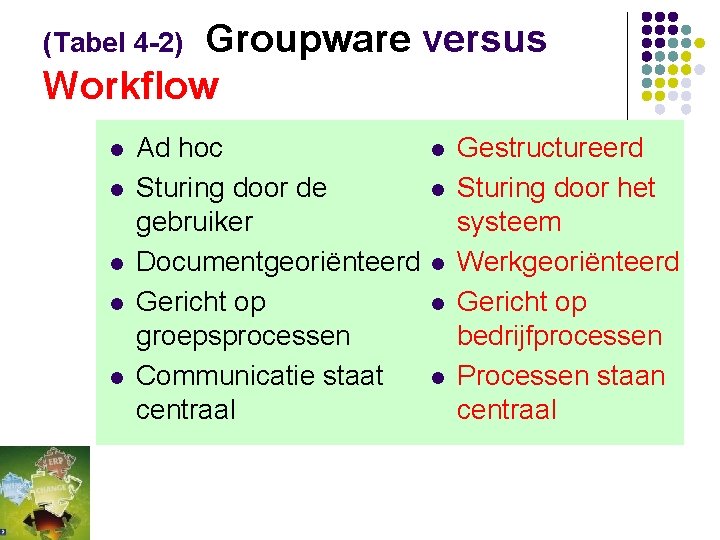

(Tabel 4 -2) Groupware versus Workflow l l l Ad hoc Sturing door de gebruiker Documentgeoriënteerd Gericht op groepsprocessen Communicatie staat centraal l l Gestructureerd Sturing door het systeem Werkgeoriënteerd Gericht op bedrijfprocessen Processen staan centraal

(4. 1. 7) BPR en Wf. M l Bij BPR wordt de business revolutionair veranderd, waarbij het busines proces zelf ter discussie wordt gesteld. l Wf. M is minder ambitieus, omdat het business proces zelf niet ter discussie staat, maar wel de inrichting van dat proces.

(4. 1. 7) Wf. M en DIS l Wf. M betreft de geautomatiseerde coördinatie rondom het aansturen van activiteiten en het beheersen van werkstromen l DIS maken het mogelijk documenten elektronisch vast te leggen en gelijktijdig te benaderen

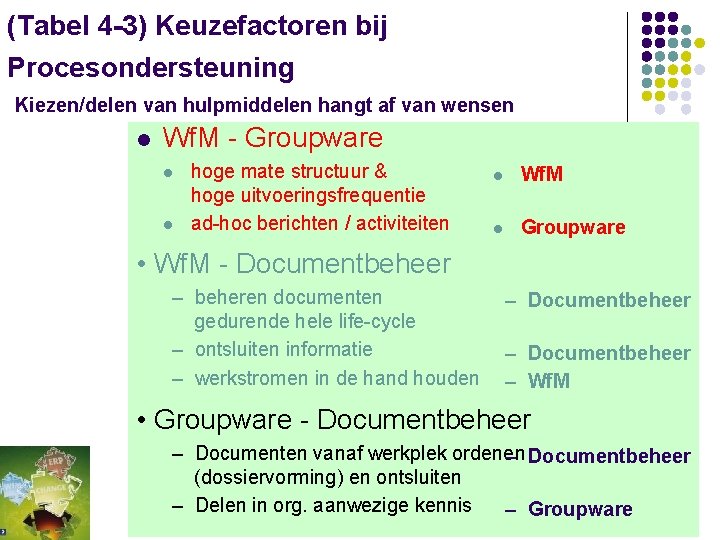

(Tabel 4 -3) Keuzefactoren bij Procesondersteuning Kiezen/delen van hulpmiddelen hangt af van wensen l Wf. M - Groupware l l hoge mate structuur & hoge uitvoeringsfrequentie ad-hoc berichten / activiteiten l Wf. M l Groupware • Wf. M - Documentbeheer – beheren documenten gedurende hele life-cycle – ontsluiten informatie – werkstromen in de hand houden – Documentbeheer – Wf. M • Groupware - Documentbeheer – Documenten vanaf werkplek ordenen – Documentbeheer (dossiervorming) en ontsluiten – Delen in org. aanwezige kennis – Groupware

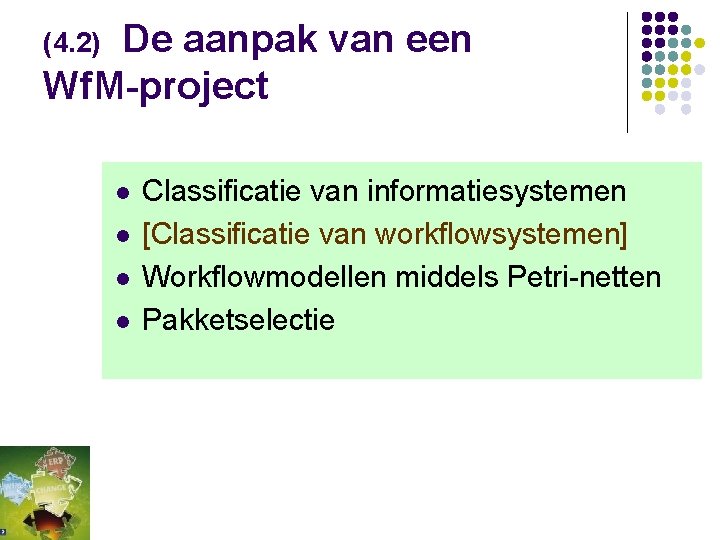

(4. 2) De aanpak van een Wf. M-project l l Classificatie van informatiesystemen [Classificatie van workflowsystemen] Workflowmodellen middels Petri-netten Pakketselectie

(Fig 4 -9) Classificatie van informatiesystemen Ondersteunen bedrijfsvoering Ondersteunen besluitvorming

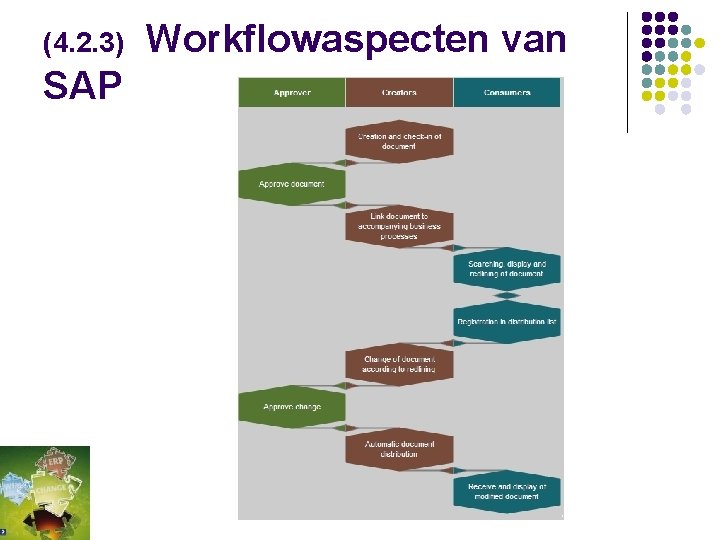

(4. 2. 3) Workflowaspecten van SAP

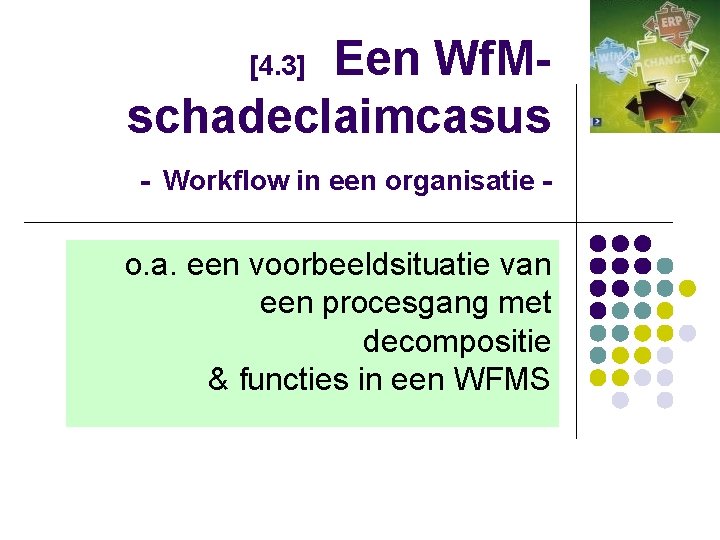

Een Wf. Mschadeclaimcasus - Workflow in een organisatie - [4. 3] o. a. een voorbeeldsituatie van een procesgang met decompositie & functies in een WFMS

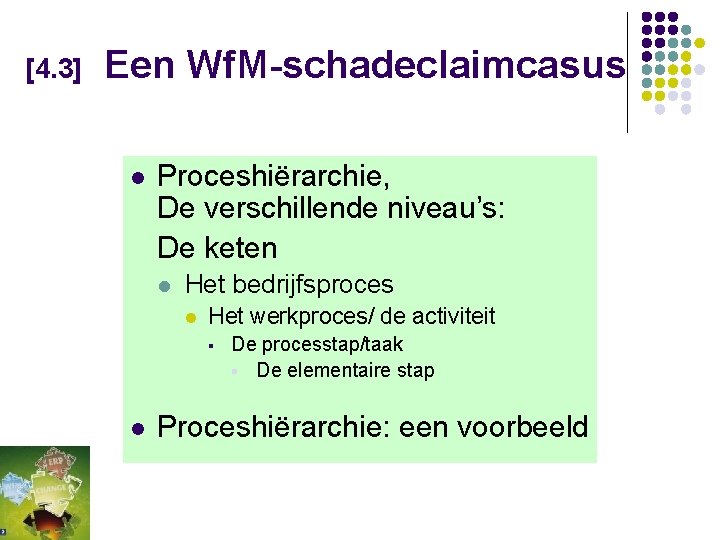

[4. 3] Een Wf. M-schadeclaimcasus l Proceshiërarchie, De verschillende niveau’s: De keten l Het bedrijfsproces l Het werkproces/ de activiteit § l De processtap/taak § De elementaire stap Proceshiërarchie: een voorbeeld

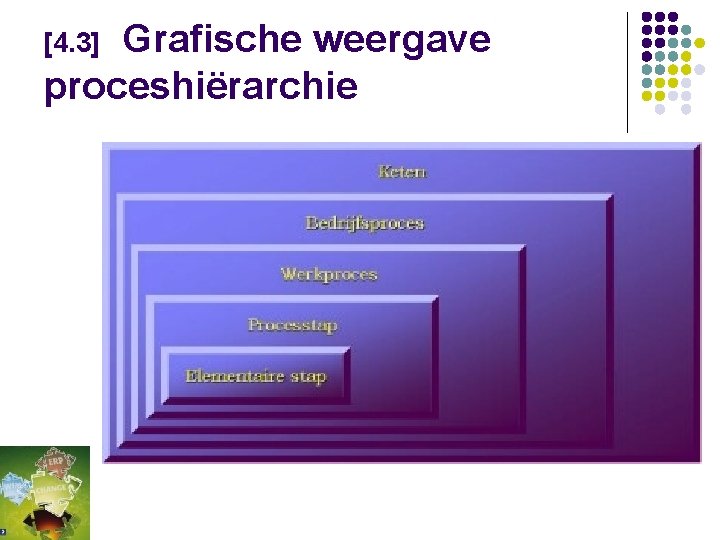

[4. 3] Grafische weergave proceshiërarchie

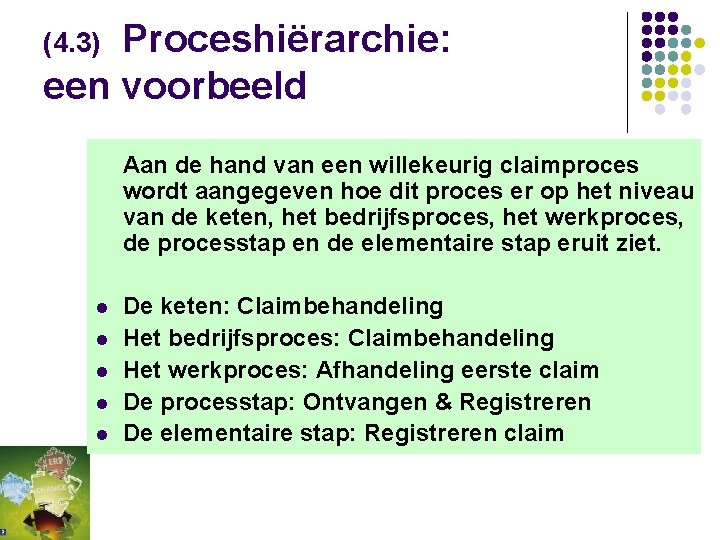

(4. 3) Proceshiërarchie: een voorbeeld Aan de hand van een willekeurig claimproces wordt aangegeven hoe dit proces er op het niveau van de keten, het bedrijfsproces, het werkproces, de processtap en de elementaire stap eruit ziet. l l l De keten: Claimbehandeling Het bedrijfsproces: Claimbehandeling Het werkproces: Afhandeling eerste claim De processtap: Ontvangen & Registreren De elementaire stap: Registreren claim

[4. 3] De keten: Claimbehandeling l l l De keten omvat hele proces van het prille begin tot het bittere eind of, in meer fysieke termen, vanaf de grondstoffen tot de oplevering van het eindproduct. Aangezien ketens vaak een behoorlijke omvang hebben en om verschillende expertises vragen is er hier vaak sprake van een organisatieoverschrijdend niveau. Op het niveau van de keten werkt een aantal organisaties samen, waarbij elke organisatie een onderdeel van het totale proces voor hun rekening neemt

(4. 3. 1) / [Fig 4 -13) Belangengroepen in de keten l

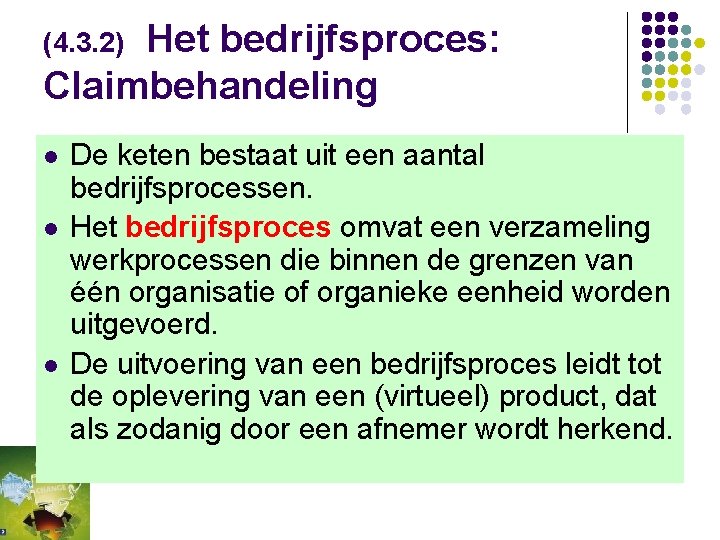

(4. 3. 2) Het bedrijfsproces: Claimbehandeling l l l De keten bestaat uit een aantal bedrijfsprocessen. Het bedrijfsproces omvat een verzameling werkprocessen die binnen de grenzen van één organisatie of organieke eenheid worden uitgevoerd. De uitvoering van een bedrijfsproces leidt tot de oplevering van een (virtueel) product, dat als zodanig door een afnemer wordt herkend.

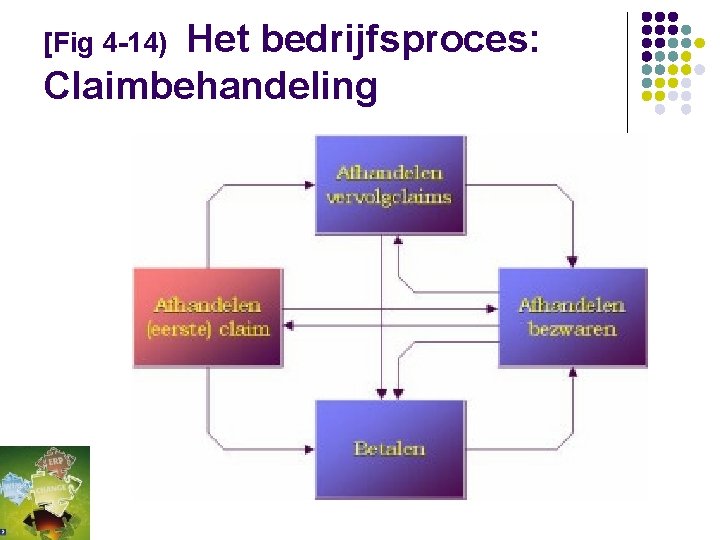

[Fig 4 -14) Het bedrijfsproces: Claimbehandeling

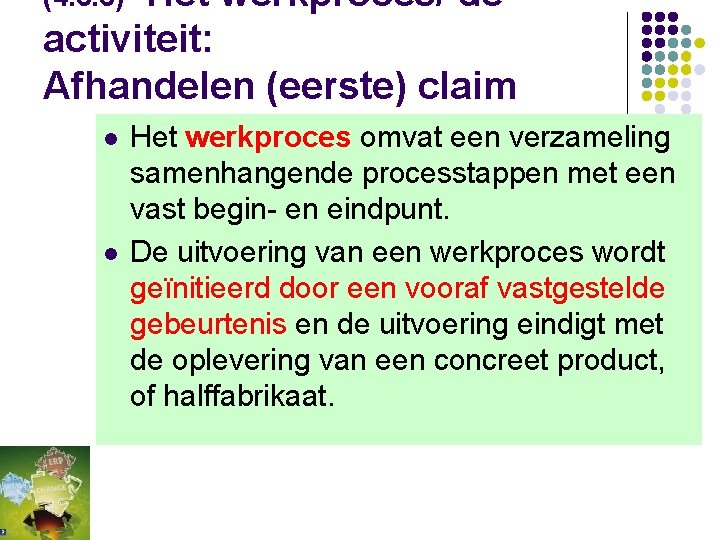

(4. 3. 3) Het werkproces/ de activiteit: Afhandelen (eerste) claim l l Het werkproces omvat een verzameling samenhangende processtappen met een vast begin- en eindpunt. De uitvoering van een werkproces wordt geïnitieerd door een vooraf vastgestelde gebeurtenis en de uitvoering eindigt met de oplevering van een concreet product, of halffabrikaat.

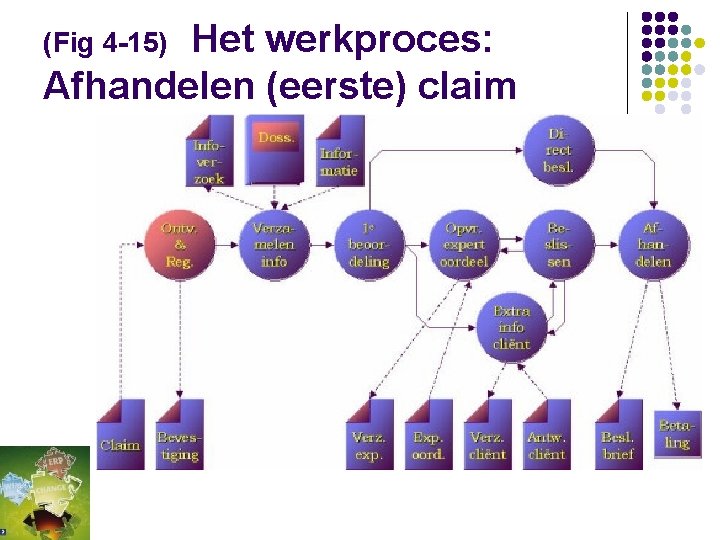

(Fig 4 -15) Het werkproces: Afhandelen (eerste) claim

(4. 3. 4) De processtap: Ontvangen & registreren l l Een processtap omvat een verzameling elementaire stappen die door de uitvoerende als één logisch geheel worden beschouwd. De overgangen tussen processtappen komen daardoor overeen met de rolovergangen in het werkproces.

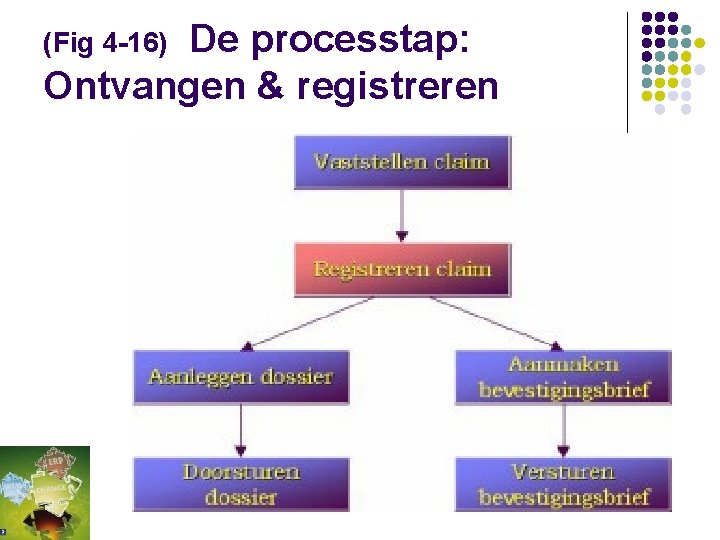

(Fig 4 -16) De processtap: Ontvangen & registreren

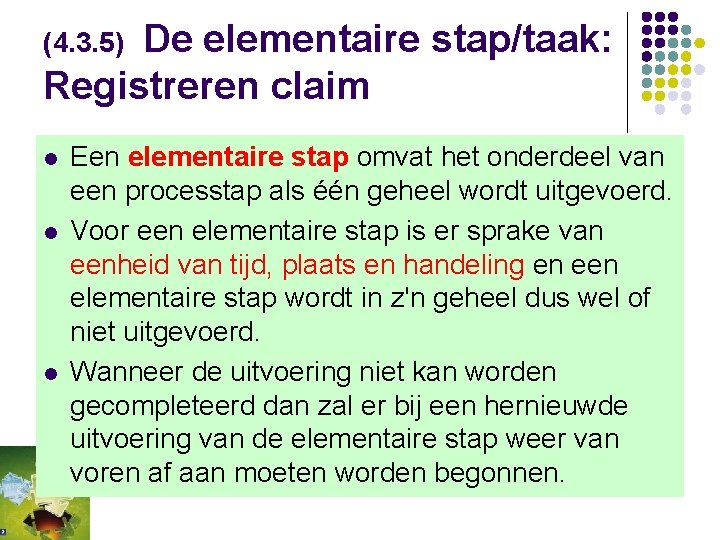

(4. 3. 5) De elementaire stap/taak: Registreren claim l l l Een elementaire stap omvat het onderdeel van een processtap als één geheel wordt uitgevoerd. Voor een elementaire stap is er sprake van eenheid van tijd, plaats en handeling en elementaire stap wordt in z'n geheel dus wel of niet uitgevoerd. Wanneer de uitvoering niet kan worden gecompleteerd dan zal er bij een hernieuwde uitvoering van de elementaire stap weer van voren af aan moeten worden begonnen.

(Fig 4 -17) De elementaire stap/taak: Registreren claim
