Witaj świecie dla różnych kompilatorów (NASM, FASM, Gnu As). Assembler - różnice w składni Intel i AT&T. Miłosz Grzegorzewski

Agenda 1. Opis NASM oraz „Hello world” 2. Opis FASM oraz „Hello world” 3. Opis GNU Assembler oraz „Hello world” 4. Różnice w składni Intela i AT&T.

NASM Netwide Assembler to wolnodostępny asembler dla języka Asembler x 86. Został stworzony przez Simona Tathama jako alternatywa dla GNU Assembler z pakietu binutils, który został zaprojektowany jako backend dla kompilatorów, w związku z czym nie posiada odpowiedniego interfejsu użytkownika. Obecnie NASM rozwijany jest w ramach Source. Forge. Składnia języka używana przez NASM jest składnią Intela z niewielkimi modyfikacjami. NASM jest dostępny na zasadach GNU General Public License oraz na własnej licencji.

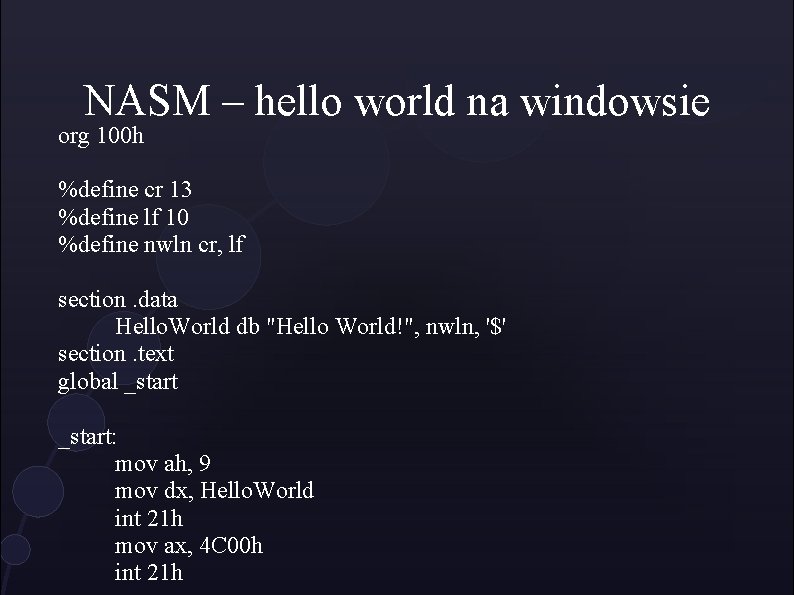

NASM – hello world na windowsie org 100 h %define cr 13 %define lf 10 %define nwln cr, lf section. data Hello. World db "Hello World!", nwln, '$' section. text global _start: mov ah, 9 mov dx, Hello. World int 21 h mov ax, 4 C 00 h int 21 h

NASM – hello world na windowsie org 100 h ; określa gdzie dany program oczekuje, że zostanie załadowany do pamięci

NASM – hello world na windowsie section. data Hello. World db "Hello World!", nwln, '$' segment o nazwie ". data". tekst to nazwa naszej zmiennej, db to typ naszej zmiennej (db - 1 bajt) nwln ; to wartość początkowa dla naszej zmiennej. znakiem $ ; oznaczamy koniec naszego ciągu (dla migrantów z C/C++ jest to odpowiednik znaku '').

NASM – hello world na windowsie mov ah, 9 mov dx, Hello. World int 21 h Instrukcja int wywołuje podprogram obsługi przerwania o podanym numerze. Podprogram ów wywołuje odpowiednią funkcję o numerze podanym w rejestrze ah (wcześniej nadaliśmy temu rejestrowi wartość 9, więc instrukcja int 21 h wywołała funkcję numer 9 przerwania numer 21 w zapisie szesnastkowym). Wywołana w tym przypadku funkcja wyświetla w konsoli ciąg znaków, ; którego adres znajduje w rejestrze dx

NASM – hello world na windowsie mov ax, 4 C 00 h int 21 h Wychodzimy z programu, wywołujemy funkcję przerwania 21 o numerze 4 C 00 h. Odpowiada ona za zakończenie działania programu i oddanie sterowania do systemu.

NASM – hello world na windowsie Kompilacja: nasm plik_asembler. asm -o plik_wynikowy

NASM – hello world na linuxie segment. data msg db "Hello World!", 0 Ah ; umieszcza w segmencie danych ; ciąg znaków zakończony znakiem końca linii segment. text global _start: mov eax, 4 mov ebx, 1 mov ecx, msg ; adres pierwszego znaku do wyświetlenia mov edx, 14 ; liczba znaków do wyświetlenia int 80 h ; wywołanie funkcji systemowej wyświetlającej ciąg ; znaków o danej długości ; wyjscie z programu mov eax, 1 xor ebx, ebx int 0 x 80 ; KONIEC PROGRAMU

NASM – hello world na linuksie Kompilacja: nasm -f elf hello. asm Linkowanie do postaci wykonywalnej: ld hello. o -o hello Uruchomienie: . /hello

FASM – flat assembler – szybki i wydajny asembler dla systemów: DOS, Windows oraz kompatybilnych z Uniksem (Linux, BSD). Opracowany przez Tomasza Grysztara. Program darmowy i wolnym, oparty o licencję BSD z zastrzeżeniem, że nie może być zmieniona na inną (np. GNU GPL – formalnie licencja BSD nie stawia takiego wymogu). Obsługuje wszystkie instrukcje procesorów 8080 -80486/Pentium wraz z rozszerzeniami MMX, 3 DNow!, SSE 2, SSE 3, SSE 4, AVX, XOP oraz AVX 2. Ponadto rozpoznaje instrukcje ze zbiorów VMX, SVM, SMX, XSAVE, RDRAND, FSGSBASE, INVPCID, HLE, RTM. Generuje kod w architekturze 16 -bitowej, 32 -bitowej i 64 -bitowej (zarówno AMD 64 i EM 64 T). Używa składni intela.

FASM – hello world na windowsie format MZ entry. code: start segment. code start: mov ax, . data mov ds, ax mov dx, msg mov ah, 9 h int 21 h mov ah, 4 ch int 21 h segment. data msg db 'Hello World on FASM', '$'

FASM – hello world na windowsie format MZ ; potrzebne aby program uruchomić w systemie DOS segment. code ; nasm: . text segment. data msg db 'Hello World on FASM', '$' ; segment danych ; $ - znak zakonczenia zmiennej

FASM – hello world na windowsie mov ax, . data mov ds, ax danych ds mov dx, msg mov ah, 9 h ; zaladowanie ax do segmentu ; zaladowanie msg do dx ( offsetu) ; należy wskazać poprawnie gdzie jest ; segment danych i jaki jest offsetu, ; zanim będzie można korzystać z int 21 h, ; funkcja 9. int 21 h o podanym numerze ; Instrukcja int wywołuje podprogram ; obsługi przerwania

FASM – hello world na windowsie mov ah, 4 ch int 21 h ; wywołanie funkcji przerwania 21 o numerze 4 ch. ; Czyli zakończenie działania programu i oddanie sterowania ; do systemu.

FASM – hello world na windowsie Kompilacja: fasm plik_źródłowy. asm plik_wynikowy. exe

FASM – hello world w systemie linux format ELF entry. text: _start segment. data tekst db "Hello World!n" segment. text _start: xor ebx, ebx mov ecx, tekst mov eax, 4 inc ebx mov edx, 13 int 80 H mov eax, 1 xor ebx, ebx int 80 H

FASM – hello world w systemie linux format ELF ; Informuje asembler, że ma utworzyć linuxowy plik wykonywalny ELF. segment. data tekst db "Hello World!n" ; Tworzy wewnątrz obecnie definiowanego segmentu (tj. segmentu. data) ciąg "Hello World" zakończony znakiem nowej linii. xor ebx, ebx ; zeruje rejestr ebx

FASM – hello world w systemie linux mov ecx, tekst mov eax, 4 mov ebx, 1 mov edx, 13 int 80 h Instrukcja int wywołuje podprogram obsługi przerwania o podanym numerze. Podprogram ów wywołuje odpowiednią funkcję o numerze podanym w rejestrze eax. Wywołana w tym przypadku funkcja wyświetla w konsoli ciąg znaków, którego adres znajduje w rejestrze ecx do napotkania znaku o numerze w rejestrze edx. W efekcie na ekranie pojawi się więc napis Hello World!. Uwaga: należy zaznaczyć, że przerwanie 80 h oraz opisana funkcja obsługiwane są przez Unix, przez co kod nie jest przenośny na inne platformy niż Linux.

FASM – hello world w systemie linux mov eax, 1 dec ebx int 80 h Wywołuje funkcję przerwania 80 o numerze 1. Odpowiada ona za zakończenie działania programu i oddanie sterowania do systemu za pomocą kodu wyjścia w rejestrze EBX (instrukcja dec zmniejsza wartość o 1, przez co ebx jest teraz równy 0).

FASM – hello world w systemie linux Kompilacja i utworzenie obiektu wykonywalnego ELF: fasm prog

GNU Assembler (GAS) – darmowy i otwarto źródłowy asembler tworzony przez Projekt GNU. Jest on domyślnym back-endem GCC, jak i częścią pakietu GNU Binutils. GAS używa składni AT&T, ale od wersji 2. 10 można ją zmienić na składnie Intela dodając na początku pliku linijkę. intel_syntax.

GNU Assembler – hello world w systemie Linux. text. global _start: movl $4, %eax movl $1, %ebx movl $napis, %ecx movl $len, %edx int $0 x 80 movl $1, %eax movl $0, %ebx int $0 x 80. data napis: . string "hello world!n" len =. - napis ; kod programu

GNU Asembler – hello world w systemie Linux movl $4, %eax movl $1, %ebx movl $napis, %ecx movl $len, %edx int $0 x 80 Instrukcja mov (l na końcu to informacja, że zapisujemy dane do 32 bitowego rejestru) przenosi dane do odpowiednich rejestrów - w EAX znajdzie się numer funkcji systemowej (4 - write), EBX - plik docelowy (1 - standardowe wyjście), w ECX - adres, pod którym znajdują się dane do wyświetlenia oraz EDX - długość napisu. Instrukcja int powoduje wywołanie przerwania i realizację przez system operacyjny odpowiedniej czynności - w tym przypadku wypisanie na ekran "Hello world!".

GNU Asembler – hello world w systemie Linux movl $1, %eax movl $0, %ebx int $0 x 80 Tym razem wywołamy funkcję exit, której argumentem będzie 0. W ten sposób "poprosimy" system operacyjny o zakończenie pracy programu.

GNU Asembler – hello world w systemie Linux len =. - napis Jest to zmienna, która zawiera długość napisu. Kropka oznacza "aktualny adres" w pamięci (w naszym przypadku koniec napisu), a "napis" adres etykiety, pod którą zawarto początek napisu. Różnica koniec - początek daje długość napisu, która jest niezbędna, aby program wypisał na ekranie dokładnie tyle znaków, ile liczy sobie napis.

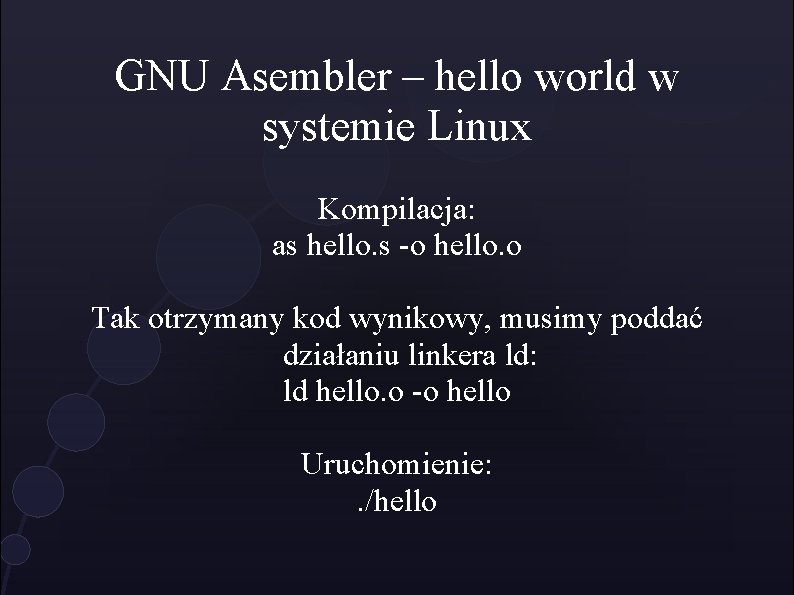

GNU Asembler – hello world w systemie Linux Kompilacja: as hello. s -o hello. o Tak otrzymany kod wynikowy, musimy poddać działaniu linkera ld: ld hello. o -o hello Uruchomienie: . /hello

GNU Asembler – hello world w systemie Windows Analogiczny program, który kompiluje się pod systemem DOS(będąc emulowanym pod Windowsem) mógłby wyglądać np. tak: . data napis: . string "Hello World!n$". text. globl _start: movw $napis, %dx movb $9, %ah int $0 x 21 movw $0 x 4 C 00, %ax int $0 x 21

Assembler - różnice w składni Intel i AT&T 1. Odnoszenie się do rejestrów AT&T: % eax Intel: eax

Assembler - różnice w składni Intel i AT&T 2. Kolejność zapisu źródło/cel – zapisanie wartości rejestru eax do rejestru ebx AT&T: movl %eax, %ebx ; UNIX standard Intel: mov ebx, eax

Assembler - różnice w składni Intel i AT&T 3. Załadowanie do rejestru wartości stałej/zmiennej - "$" AT&T: movl $0 xd 00 d, %ebx Intel: mov ebx, d 00 dh

Assembler - różnice w składni Intel i AT&T 4. Określanie rozmiaru operatora – składnia AT&T wymaga podania rozmiaru operatora (byte, word, longword), w przeciwnym razie będzie „zgadywać” czego lepiej unikać. AT&T: movw %ax, %bx Intel: mov bx, ax

Assembler - różnice w składni Intel i AT&T 5. Intel posiada równoważne formy określania rozmiaru operatora takie jak: byte ptr, word ptr i dword ptr, jednak używane tylko w sytuacji odwoływania się do pamięci. Podstawowy format adresowania 32 bitowego AT&T: immed 32(basepointer, indexscale) Intel: [basepointer + indexpointer*indexscale + immed 32]

Assembler - różnice w składni Intel i AT&T 6. Formy adresowania

Assembler - różnice w składni Intel i AT&T a) adresowanie poszczególnych zmiennych statycznych AT&T: _booga Intel: [_booga] „_” jest sposobem dostępu do zmiennych statycznych globalnych.

Assembler - różnice w składni Intel i AT&T b) adresowanie pośrednie AT&T: (%eax) Intel: [eax]

Assembler - różnice w składni Intel i AT&T c) Addressing a variable offset by a value in a register AT&T: _variable(%eax) Intel: [eax + _variable]

Assembler - różnice w składni Intel i AT&T d) Addressing a value in an array of integers (scaling up by 4) AT&T: _array(, %eax, 4) Intel: [eax*4 + array]

Assembler - różnice w składni Intel i AT&T e) Adresowanie pooprzez przesunięcia o natychmiastową wartośc: AT&T: 1(%eax) Intel: [eax + 1]

Assembler - różnice w składni Intel i AT&T f) Można również wykonać proste działanie matemtyczne na zmiennej dynamicznej: AT&T: _struct_pointer+8 Prawdopodobnie można to również wykonać w składni intela Intel: [_struct_pointer]+8

Assembler - różnice w składni Intel i AT&T g) Addressing a particular char in an array of 8 -character records: eax holds the number of the record desired. ebx has the wanted char's offset within the record. AT&T: _array(%ebx, %eax, 8) Intel: [ebx + eax*8 + _array]

Dziękuje za uwagę : )
