Definicion local loop Servicios Conmutador de Servicios Wireless local loop Conmutador de Servicios Infraestructura Local del Proveedor de servicio UIT- GRUPO 13 CPE Configuración de Equipo Lado Cliente Telcel 14 -05 -2001

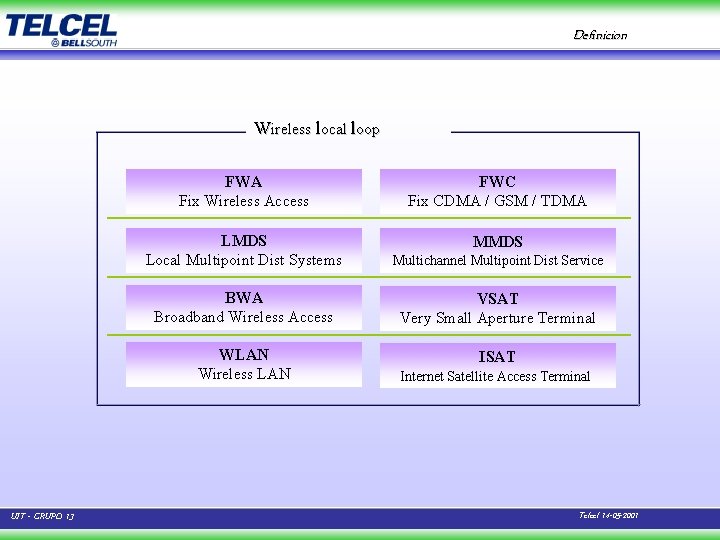

Definicion Wireless local loop UIT - GRUPO 13 FWA Fix Wireless Access FWC Fix CDMA / GSM / TDMA LMDS Local Multipoint Dist Systems MMDS Multichannel Multipoint Dist Service BWA Broadband Wireless Access VSAT Very Small Aperture Terminal WLAN Wireless LAN ISAT Internet Satellite Access Terminal Telcel 14 -05 -2001

Wireless Local Loop - venezuela Cuadro de Atribuciones de Banda de Frecuencia Banda UIT CONATEL - VENEZUELA 3 400 – 3 500 MHz FIJO POR SATÉLITE AFICIONADOS MOVIL RADIOLOCALIZACION 3 500 – 3 700 MHz FIJO POR SATÉLITE AFICIONADOS MOVIL RADIOLOCALIZACION 3 600 – 4 200 MHz: FIJO POR SATÉLITE MOVIL 3 600 – 3 700 MHz: FIJO POR SATÉLITE 3 700 – 4 200 MHz 3 800 – 4 200 MHz: FIJO V 56: La banda de 3400 a 3600 MHz esta destinada al Servicio Fijo para aplicaciones del tipo Notas V 56 V 57 Acceso Fijo Inalámbrico FWA. V 57: La porción de 3600 a 3700 MHz, está atribuida al SERVICIO FIJO POR SATÉLITE, (enlace espacio - Tierra). El Proyecto Simón Bolívar tiene su enlace Descendente (e-T) en ésta porción. Se debe realizar la coordinación con los sistemas del Servicio Fijo. La banda de 3600 - 4200 MHz se atribuye a título primario al Servicio Fijo por Satélite UIT - GRUPO 13 Telcel 14 -05 -2001

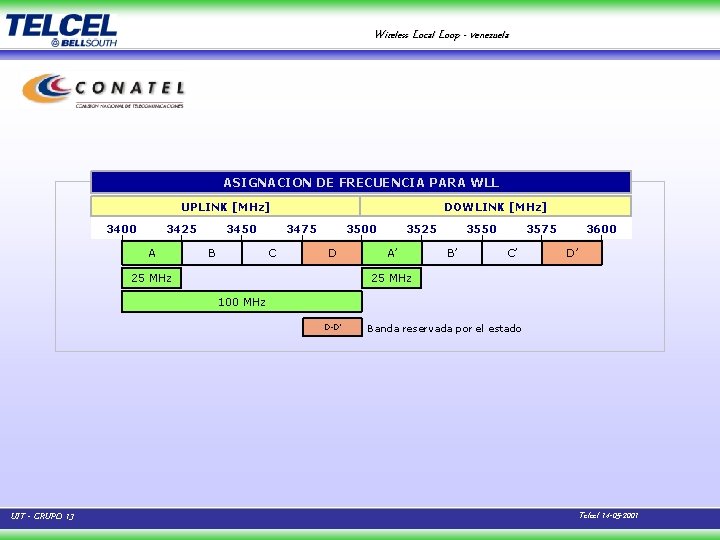

Wireless Local Loop - venezuela ASIGNACION DE FRECUENCIA PARA WLL UPLINK [MHz] 3400 3425 A 3450 B DOWLINK [MHz] 3475 C 3500 D 25 MHz 3525 A’ 3550 B’ 3575 C’ 3600 D’ 25 MHz 100 MHz D-D’ UIT - GRUPO 13 Banda reservada por el estado Telcel 14 -05 -2001

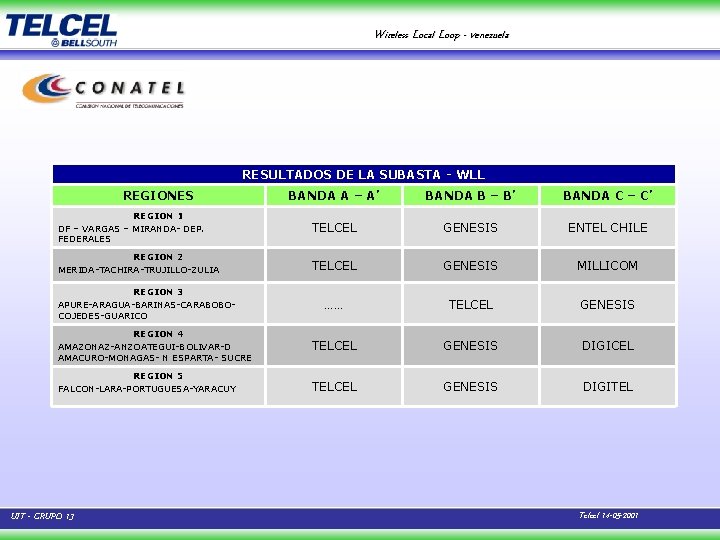

Wireless Local Loop - venezuela RESULTADOS DE LA SUBASTA - WLL REGIONES BANDA A – A’ BANDA B – B’ BANDA C – C’ REGION 1 DF – VARGAS – MIRANDA- DEP. FEDERALES TELCEL GENESIS ENTEL CHILE REGION 2 MERIDA-TACHIRA-TRUJILLO-ZULIA TELCEL GENESIS MILLICOM …… TELCEL GENESIS DIGICEL TELCEL GENESIS DIGITEL REGION 3 APURE-ARAGUA-BARINAS-CARABOBOCOJEDES-GUARICO REGION 4 AMAZONAZ-ANZOATEGUI-BOLIVAR-D AMACURO-MONAGAS- N ESPARTA- SUCRE REGION 5 FALCON-LARA-PORTUGUESA-YARACUY UIT - GRUPO 13 Telcel 14 -05 -2001

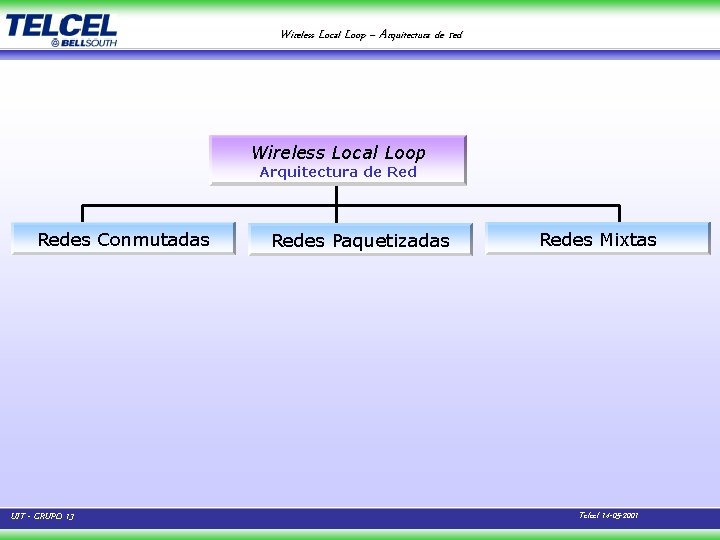

Wireless Local Loop – Arquitectura de red Wireless Local Loop Arquitectura de Redes Conmutadas UIT - GRUPO 13 Redes Paquetizadas Redes Mixtas Telcel 14 -05 -2001

Wireless Local Loop – Arquitectura de red WLL - Redes Conmutadas RF - Sector TRANSPORTE LOCAL EXCHANGE Red de Transporte E 1 / T 1 BST WM FXS Interfaces 1 – 8 Ports WLE E 1 / T 1 PCM Voz ADPCM Codec LD-CELP Voz FAX / POS Internet VAV WM: Wireless Modems WLE: Wireless Local Exchange BST: Base Station LE: Local Exchange AS: Access Servers Interfaces V 5. x Interfaces Red de Transporte LE Servicios CPE UIT - GRUPO 13 Interfaces AS AS CELL SITE PSTN INTERNET Telcel 14 -05 -2001

Wireless Local Loop – Arquitectura de red TRANSPORTE WLL - Redes Paquetizadas LOCAL EXCHANGE Red de Transporte Multi Servicio RF - Sector ROUTERS SWITCH BST WM FXS 1 – 2 Ports Ethernet 1 Ports Interfaces G. 711 Voz H. 323 G. 729 DATOS 10 b. T Codec AAA Interfaces Ethernet SWITCH ROUTERS G. 723 Voz FAX Internet VPN Servicios CPE ROUTERS Gate. Keeper Red de Transporte Multi Servicio MPLS ATM FR PDN INTERNET V 5. X R 2 ISDN LE CELL SITE WM: Wireless Modems WLE: Wireless Local Exchange BST: Base Station LE: Local Exchange AS: Access Servers UIT - GRUPO 13 GW - Vo. IP PSTN Telcel 14 -05 -2001

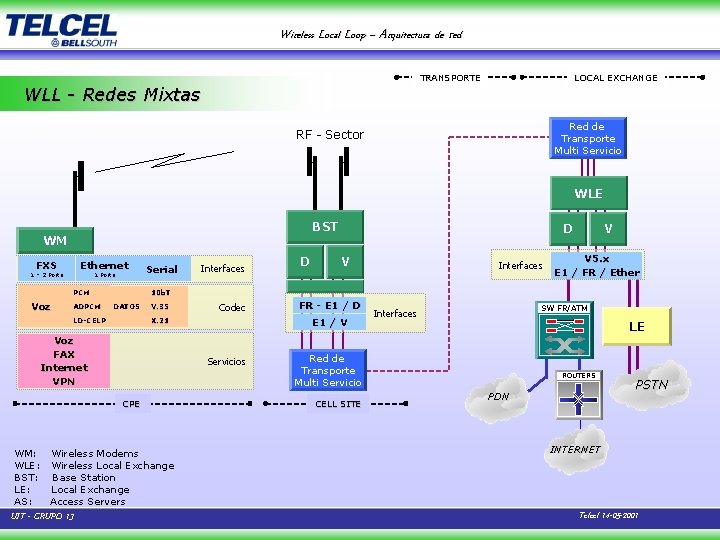

Wireless Local Loop – Arquitectura de red TRANSPORTE WLL - Redes Mixtas LOCAL EXCHANGE Red de Transporte Multi Servicio RF - Sector WLE BST WM FXS 1 – 2 Ports Ethernet 1 Ports PCM Voz ADPCM Serial D V Interfaces V V 5. x E 1 / FR / Ether 10 b. T DATOS LD-CELP V. 35 Codec Servicios CPE WM: Wireless Modems WLE: Wireless Local Exchange BST: Base Station LE: Local Exchange AS: Access Servers FR - E 1 / D E 1 / V X. 21 Voz FAX Internet VPN UIT - GRUPO 13 Interfaces D SW FR/ATM Interfaces LE Red de Transporte Multi Servicio CELL SITE ROUTERS PDN PSTN INTERNET Telcel 14 -05 -2001

Wireless Local Loop – Arquitectura de red Wireless Local Loop Arquitectura de Redes Conmutadas VENTAJAS DESVENTAJAS EXECELENTE CALIDAD DE VOZ ANCHO DE BANDA LIMITADO PARA LOS SERV DE DATOS. 56 KBPS FACIL INTEGRACION A LAS REDES DE COMNUTADAS EXISTENTES ALTO IMPACTO ECONOMICO AL IMPLANTAR PLANES DE CONEXION A INTERNET ILIMITADO VALORES AGREGADOS PARA EL SERVICIO DE VOZ LIMITANTES EN EL NUMERO DE CPE POR RADIO BASE CON FRECUENCIA USAN PROTOCOLOS V 5. 2 PARA MAYOR CONCENTRACION DE TRAFICO DE VOZ UIT - GRUPO 13 Redes Paquetizadas Redes Mixtas VENTAJAS DESVENTAJAS ANCHO DE BANDA POR SUSCRITOR SUPERIOR A LOS 3 Mbs CALIDAD DEL SERVICIO DE VOZ SUCEPTIBLE AL DELAY Y JITTER EN LA RED PROVEE INTERFACES SERIALES PARA SERVICIOS DE REDES PRIVADAS FRECUENTEMENTE USAN EQUIPOS DE RADIOS DE SEGUNDA GENERACION MANEJO DEL ANCHO DE BANDA POR DEMANDA EN ALGUNOS PRODUCTOS EL REUSO DE FRECUENCIA ES LIMITATIVA EXCELENTE CALIDAD DE VOZ USO DE PROTOCOLOS ESTANDARS TIPICAMENTE TCP/IP SOPORTAN POCAS LLAMADAS DE VOZ SIMULTANEAS POR RADIO BASE LIMITACIONES EN EL ANCHO DE BANDA PARA LOS SERVICIOS DE DATOS. TIPICAMENTE HASTA 512 KBPS USO EFICIENTE DEL ESPECTRO RADIO ELECTRICO (b/Hz) FACIL IMPLEMENTACION DE SERVICIOS PARA REDES VIRTUALES (INTRANET – EXTRANET) FACIL INTEGRACION A LAS REDES COMNUTADAS EXISTENTES VALORES AGREGADOS PARA EL SERVICIO DE VOZ Telcel 14 -05 -2001

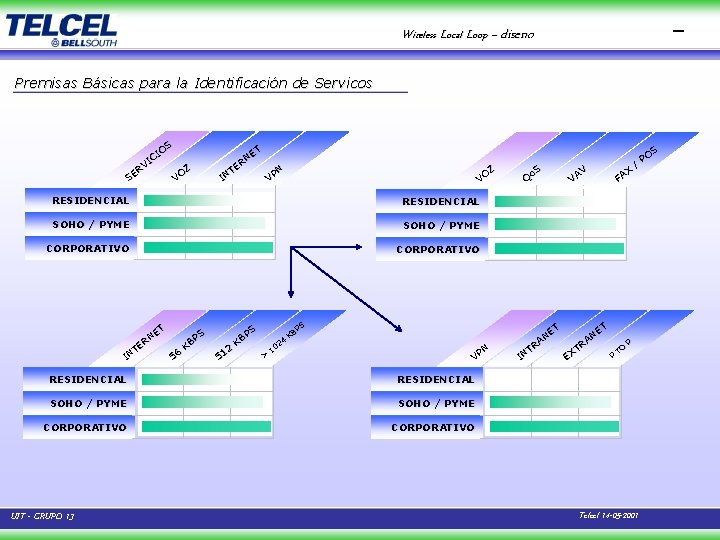

Wireless Local Loop – diseno Premisas Básicas para la Identificación de Servicos S IO C I Z RV E VO S T NE R N TE VP IN Z VO RESIDENCIAL SOHO / PYME CORPORATIVO T S NE R BP E K T 56 IN 2 51 PS KB > 24 10 PS KB N VP RESIDENCIAL SOHO / PYME CORPORATIVO UIT - GRUPO 13 S Qo V VA ET ET N N A A TR TR X N E I X FA P TO / P Telcel 14 -05 -2001 S PO

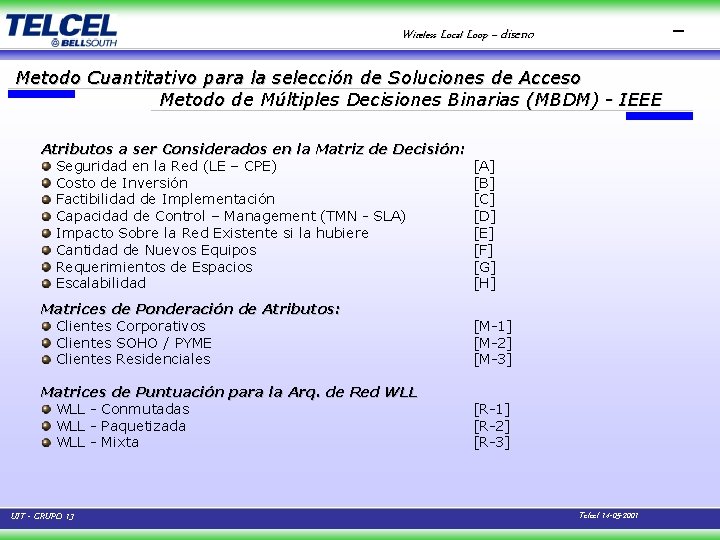

Wireless Local Loop – diseno Metodo Cuantitativo para la selección de Soluciones de Acceso Metodo de Múltiples Decisiones Binarias (MBDM) - IEEE Atributos a ser Considerados en la Matriz de Decisión: Seguridad en la Red (LE – CPE) Costo de Inversión Factibilidad de Implementación Capacidad de Control – Management (TMN - SLA) Impacto Sobre la Red Existente si la hubiere Cantidad de Nuevos Equipos Requerimientos de Espacios Escalabilidad [A] [B] [C] [D] [E] [F] [G] [H] Matrices de Ponderación de Atributos: Clientes Corporativos Clientes SOHO / PYME Clientes Residenciales [M-1] [M-2] [M-3] Matrices de Puntuación para la Arq. de Red WLL - Conmutadas WLL - Paquetizada WLL - Mixta [R-1] [R-2] [R-3] UIT - GRUPO 13 Telcel 14 -05 -2001

Wireless Local Loop – diseno A B C M-2 A A B C B A M-1 C A B C B A C B C M-3 PUNTOS M-3 H R 1 R 2 R 3 R 1 C R 1 R 2 R 3 R 2 R 1 B R 1 R 2 R 3 R 2 R 1 A R 3 R 2 R 1 R 2 R 3 R 1 R 3 R 2 PUNTOS Metodo Cuantitativo para la selección de Soluciones de Acceso Metodo de Múltiples Decisiones Binarias (MBDM) - IEEE R 3 A B C D H PUNTOS M-2 A B C D H PUNTOS R 1 PUNTOS M-1 A B C D H PUNTOS R 2 R 1 PUNTOS R 3 R 2 R 1 PUNTOS R 3 R 2 PUNTOS R 3 UIT - GRUPO 13 PUNTOS Telcel 14 -05 -2001

Wireless Local Loop – diseno Características Tecnicas a Evaluar en una Red WLL Radio Base – CPE: Interfaz Aerea - RF Frecuencia de Operacion Tecnologia de Acceso Radios de Cobertura Tipo de Modulacion Radio Base: Interfaz de Interconexion a la Red WAN Int. Electricas Protocolos Señalizacion Caracteristicas Generales Número de sectores Tipo de montaje Interconexión a IF / RF Capacidad Ancho de Banda Uplink – Downlink (MHz) Throughput / Sector (bps) Rango de Operacion del Duplexer Máxima Capacidad de Usuarios de Voz Máxima Capacidad de Usuarios de Datos Cantidad y Dimensiones de los equipos UIT - GRUPO 13 CPE – Suscriber Unit: Interfaces y Servicios No. de POTS / FXS No. de Int. Ethernet No. y Tipo de Interfaces Seriales Instalacion Tipo de Instalación y Fijación de antenas Interconexión a IF / RF Distancia del cable (SU – Antena) Battery Backup Network Management TMN Fault Management Performance Management Configuration Management Security Management Protocolos para el DCN SNMP CORBA TL 1 Telcel 14 -05 -2001
