Winkalk Wyrwnanie sieci geodezyjnej Andrzej Borowiecki Krakw 2009

Winkalk Wyrównanie sieci geodezyjnej Andrzej Borowiecki Kraków 2009

Proces wyrównania sieci można podzielić na trzy etapy: -Wprowadzenie danych -Obliczenia -Wyniki wyrównania Wprowadzenie danych: -Współrzędne punktów znanych -Zmierzone kąty, kierunki, długości, azymuty

Obliczenia należy w zasadzie rozpoczynać mając obliczone jakimś sposobem współrzędne (tzw. współrzędne przybliżone) wszystkich punktów w sieci. Ponieważ najczęściej jest to najbardziej pracochłonna część wyrównania, w programie Win. Kalk przewidziano funkcję „Punkty przybliżone” która potrafi automatycznie wyszukać w bazie pomiarów konstrukcje geodezyjne - bagnety, wcięcia itp. i obliczyć współrzędne nieznanych punktów. Należy tylko pamiętać o wprowadzeniu współrzędnych kilku punktów nawiązania, aby sieć miała się o co „zaczepić”.

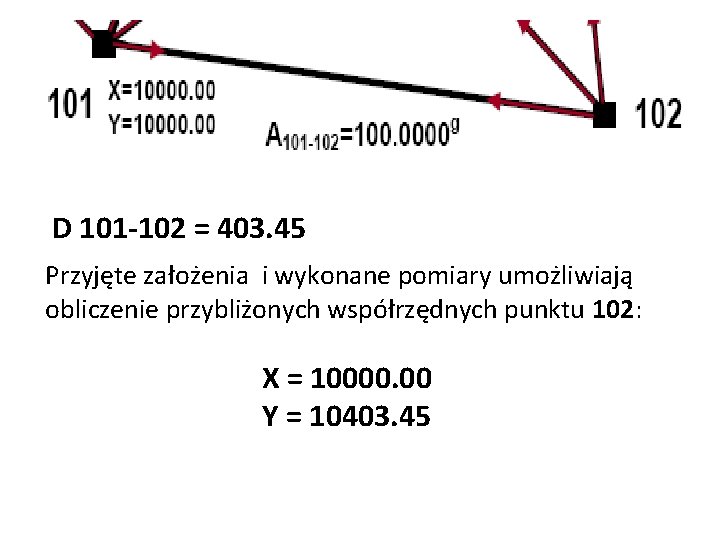

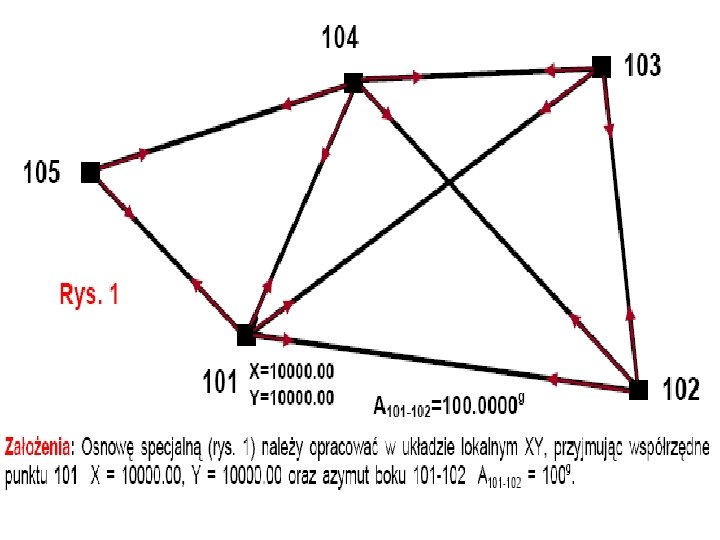

D 101 -102 = 403. 45 Przyjęte założenia i wykonane pomiary umożliwiają obliczenie przybliżonych współrzędnych punktu 102: X = 10000. 00 Y = 10403. 45

Punkty Edycja (Ctrl E ) Wstawiamy współrzędne znane (typ 0) punktu 101 i przybliżone (typ -1) punktu 102:

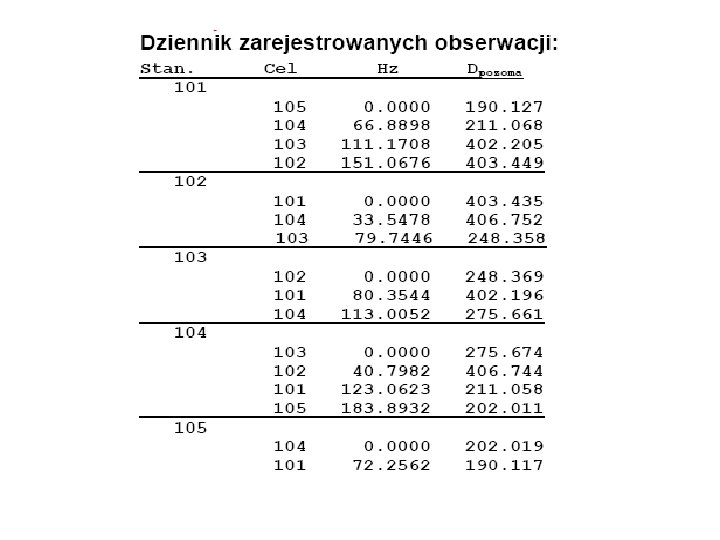

Wyniki pomiarów można wpisać ręcznie (lub wczytać z rejestratora):

Rejestrator Znajdź nawiązania :

Kliknąć myszą: >> OK

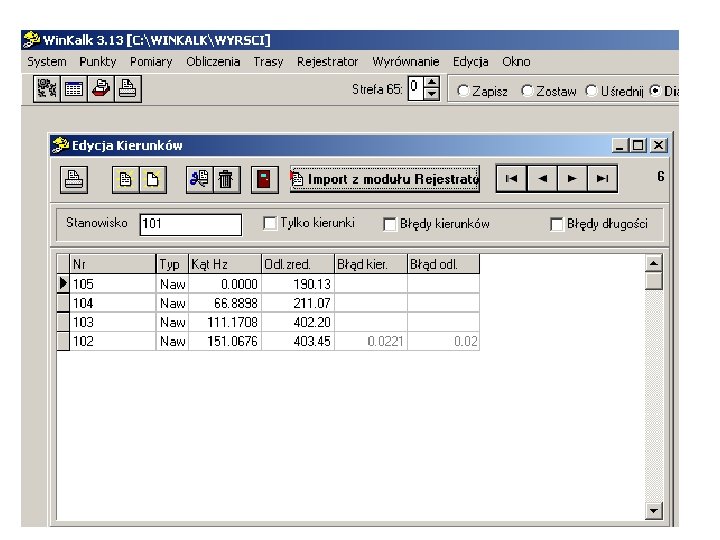

Wyrównanie Kierunki Import z modułu Rejestrator

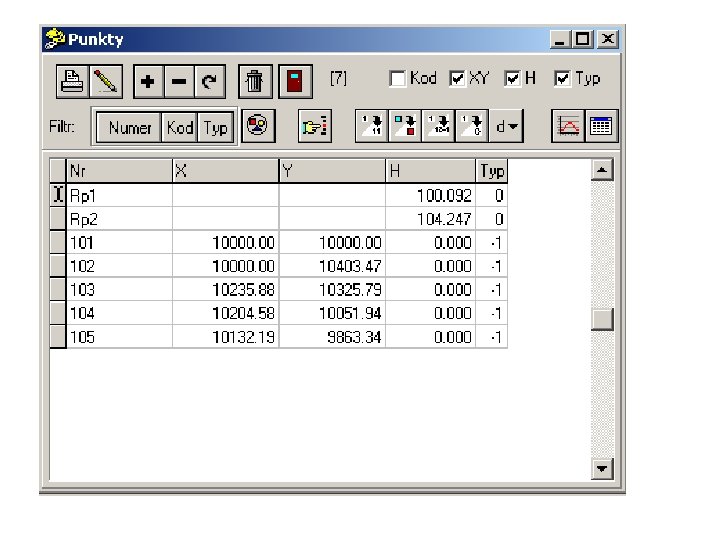

Obliczone współrzędne przybliżone (Typ -1)

Wyrównanie Azymuty

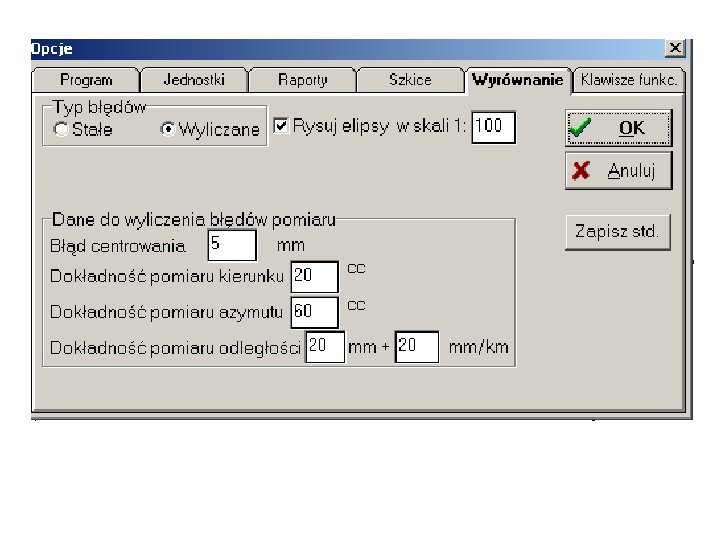

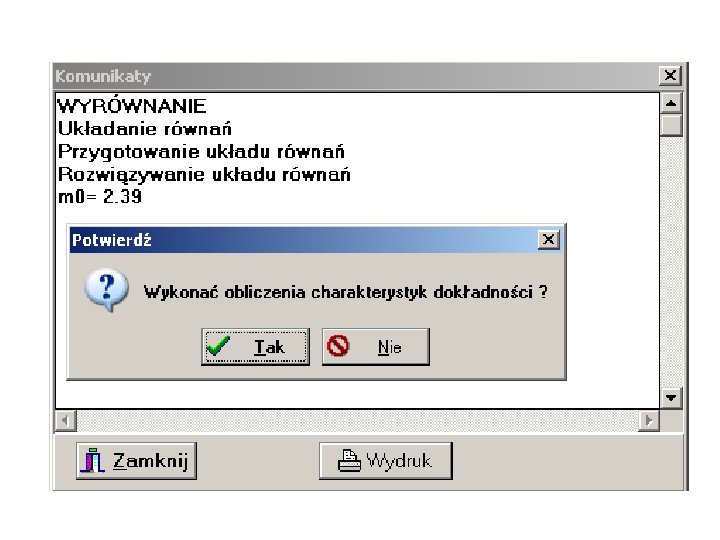

Wyrównanie Obliczenia (sieć płaska)

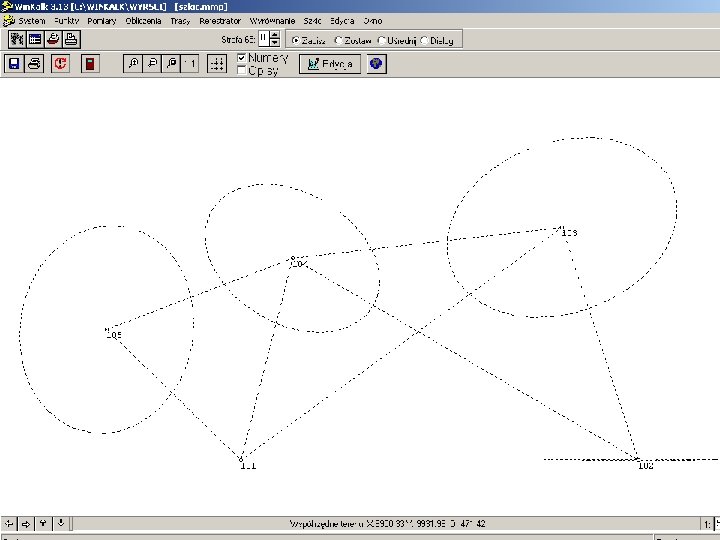

Wyrównanie Wyniki (sieć płaska)

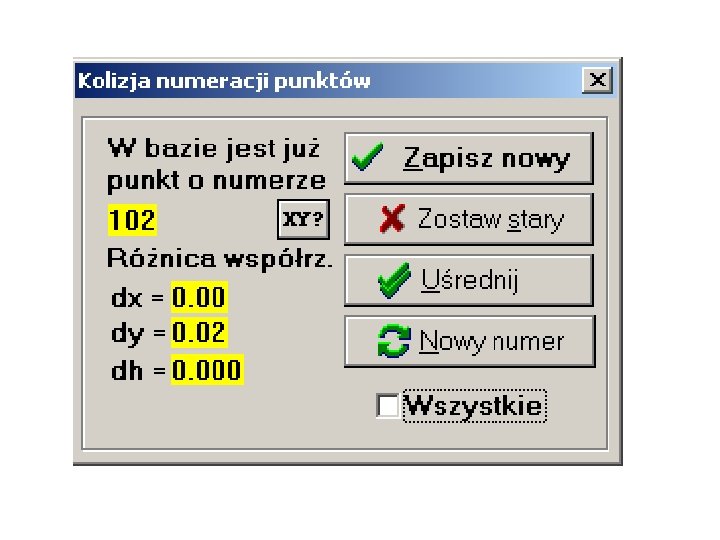

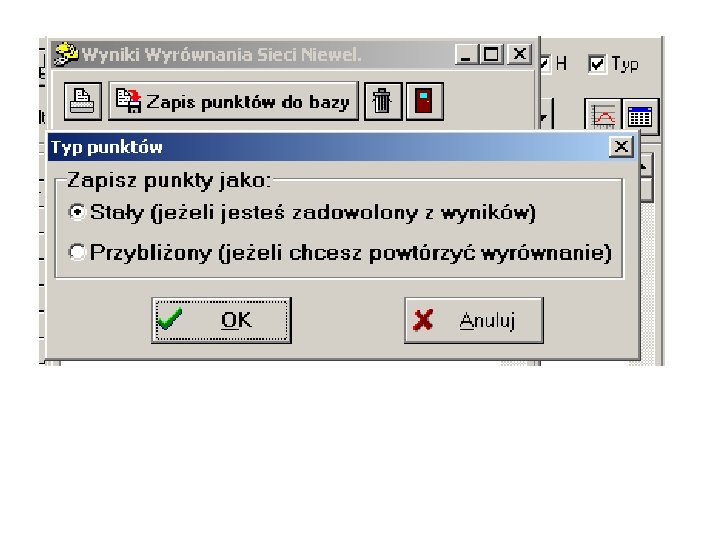

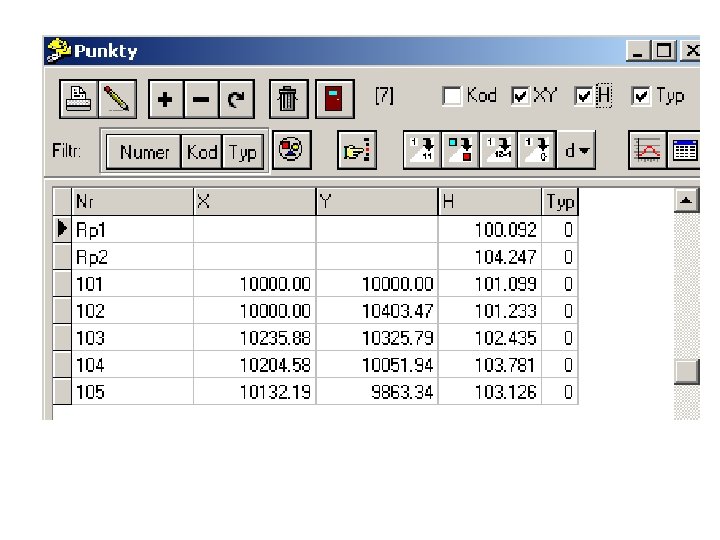

Wyrównanie Zapis punktów do bazy

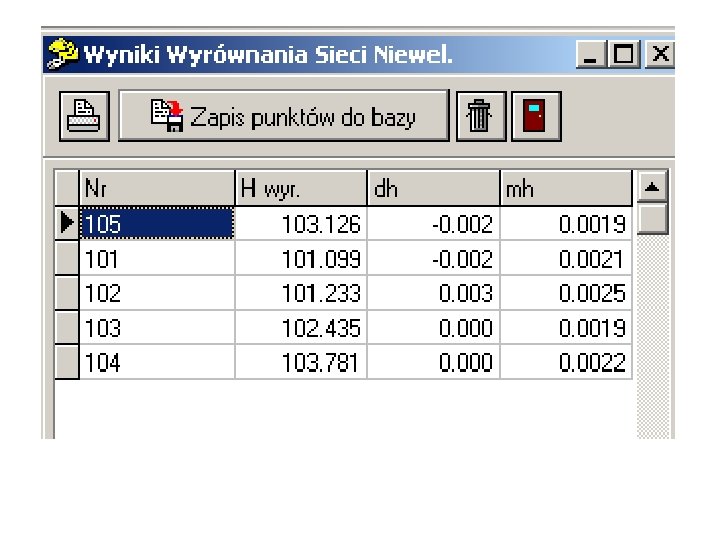

Wyrównanie sieci niwelacyjnej:

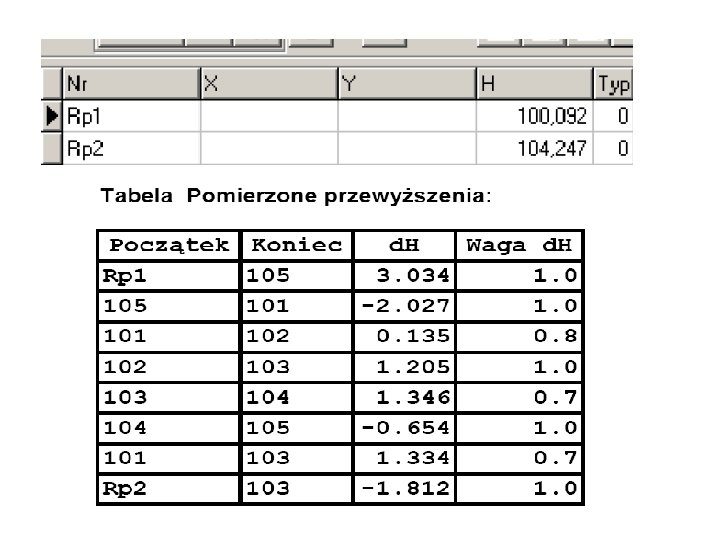

Wyrównanie > Przewyższenia:

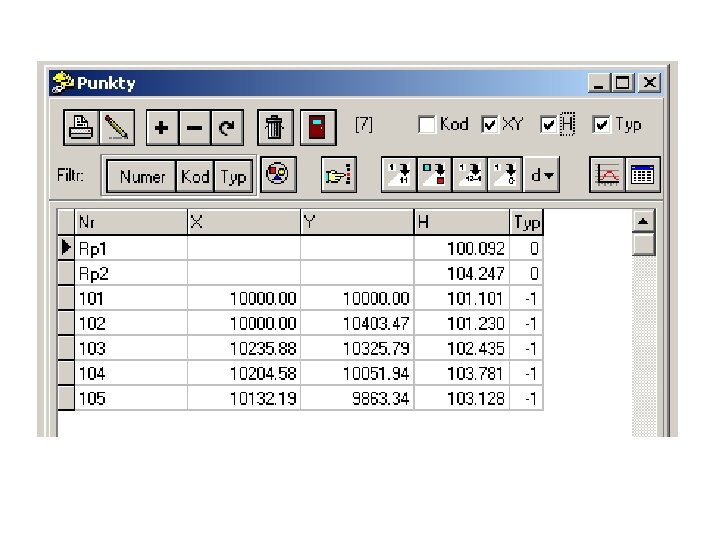

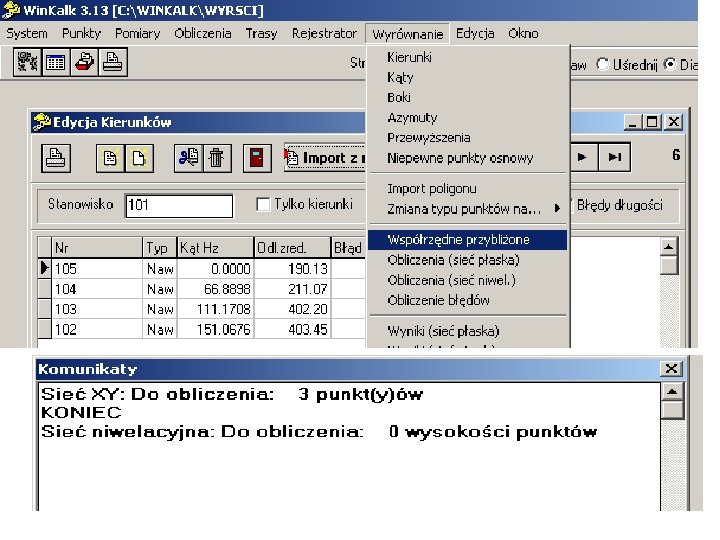

Wyrównanie > Współrzędne przybliżone:
