Win-GRAF PAC 平台介紹 2018/07/01 ICP DAS Co. , LTD. www. icpdas. com

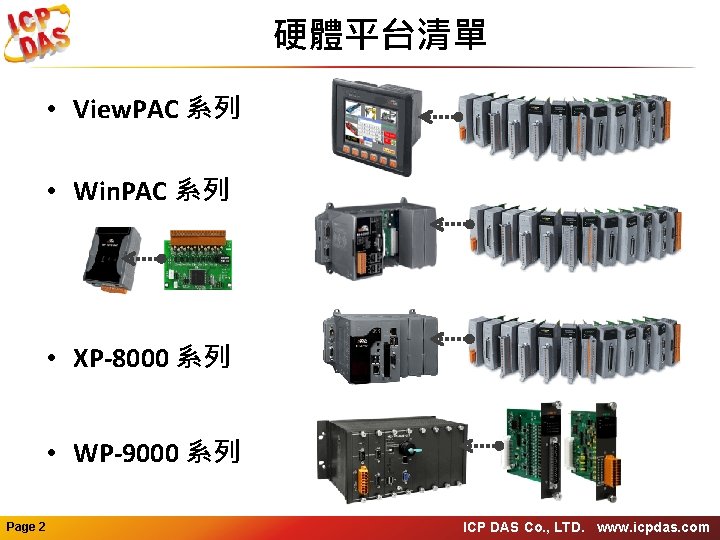

硬體平台清單 • View. PAC 系列 • Win. PAC 系列 • XP-8000 系列 • WP-9000 系列 Page 2 ICP DAS Co. , LTD. www. icpdas. com

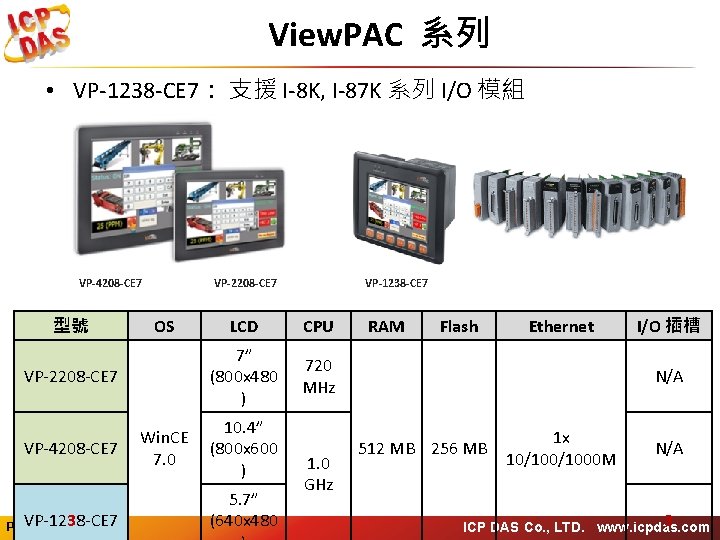

View. PAC 系列 • VP-1238 -CE 7： 支援 I-8 K, I-87 K 系列 I/O 模組 VP-4208 -CE 7 型號 VP-2208 -CE 7 OS VP-2208 -CE 7 VP-4208 -CE 7 VP-1238 -CE 7 Page 3 Win. CE 7. 0 VP-1238 -CE 7 LCD CPU 7” (800 x 480 ) 720 MHz 10. 4” (800 x 600 ) 5. 7” (640 x 480 1. 0 GHz RAM Flash Ethernet I/O 插槽 N/A 512 MB 256 MB 1 x 10/1000 M N/A 3 ICP DAS Co. , LTD. www. icpdas. com

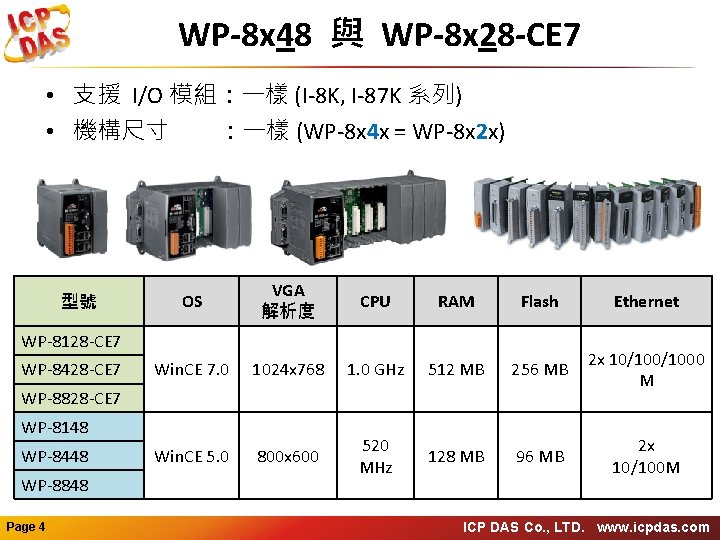

WP-8 x 48 與 WP-8 x 28 -CE 7 • 支援 I/O 模組：一樣 (I-8 K, I-87 K 系列) • 機構尺寸 ：一樣 (WP-8 x 4 x = WP-8 x 2 x) 型號 OS VGA 解析度 CPU RAM Flash Ethernet Win. CE 7. 0 1024 x 768 1. 0 GHz 512 MB 256 MB 2 x 10/1000 M Win. CE 5. 0 800 x 600 520 MHz 128 MB 96 MB 2 x 10/100 M WP-8128 -CE 7 WP-8428 -CE 7 WP-8828 -CE 7 WP-8148 WP-8448 WP-8848 Page 4 ICP DAS Co. , LTD. www. icpdas. com

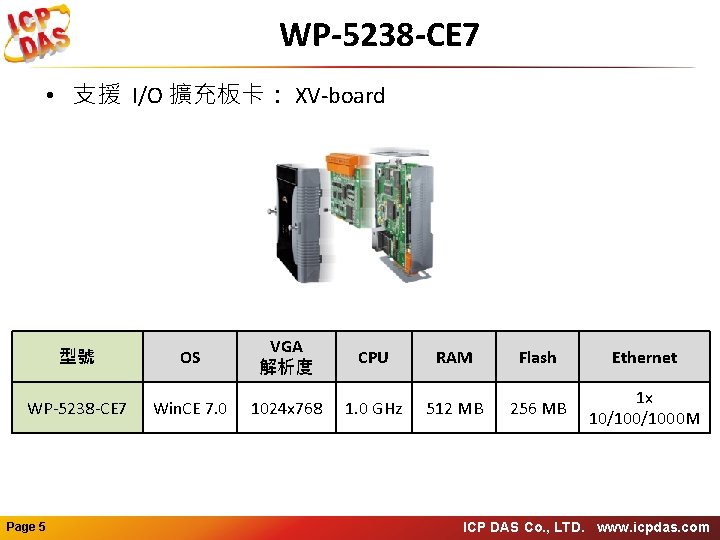

WP-5238 -CE 7 • 支援 I/O 擴充板卡： XV-board 型號 OS VGA 解析度 CPU RAM Flash Ethernet WP-5238 -CE 7 Win. CE 7. 0 1024 x 768 1. 0 GHz 512 MB 256 MB 1 x 10/1000 M Page 5 ICP DAS Co. , LTD. www. icpdas. com

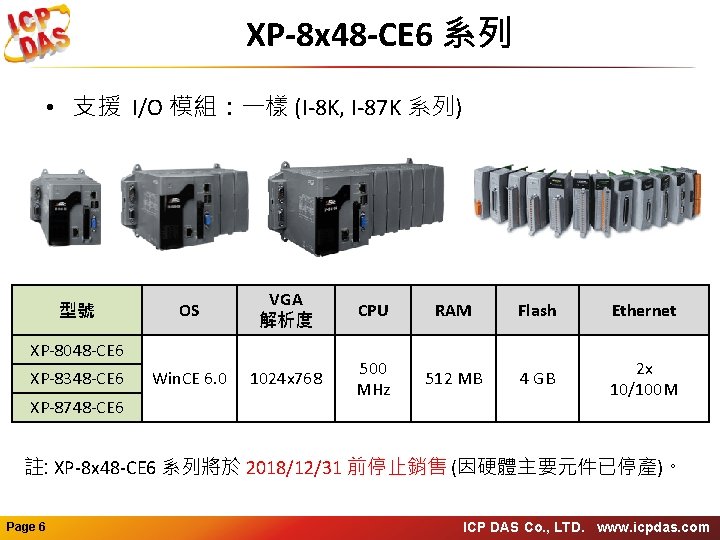

XP-8 x 48 -CE 6 系列 • 支援 I/O 模組：一樣 (I-8 K, I-87 K 系列) 型號 OS VGA 解析度 CPU RAM Flash Ethernet Win. CE 6. 0 1024 x 768 500 MHz 512 MB 4 GB 2 x 10/100 M XP-8048 -CE 6 XP-8348 -CE 6 XP-8748 -CE 6 註: XP-8 x 48 -CE 6 系列將於 2018/12/31 前停止銷售 (因硬體主要元件已停產)。 Page 6 ICP DAS Co. , LTD. www. icpdas. com

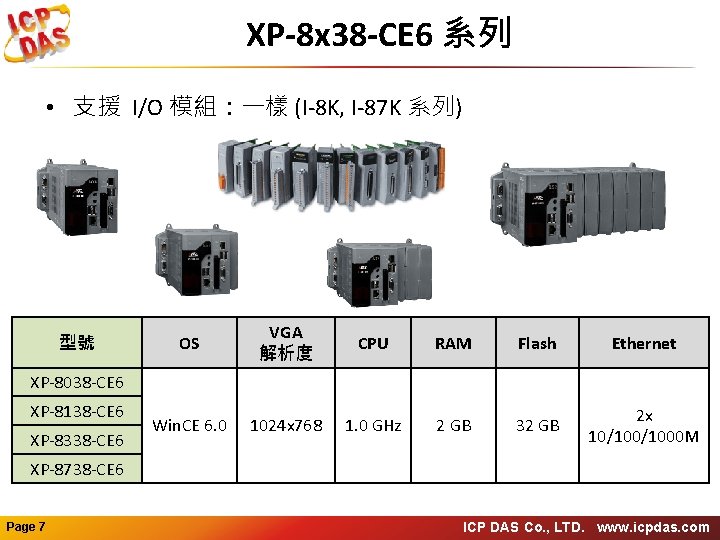

XP-8 x 38 -CE 6 系列 • 支援 I/O 模組：一樣 (I-8 K, I-87 K 系列) 型號 OS VGA 解析度 CPU RAM Flash Ethernet Win. CE 6. 0 1024 x 768 1. 0 GHz 2 GB 32 GB 2 x 10/1000 M XP-8038 -CE 6 XP-8138 -CE 6 XP-8338 -CE 6 XP-8738 -CE 6 Page 7 ICP DAS Co. , LTD. www. icpdas. com

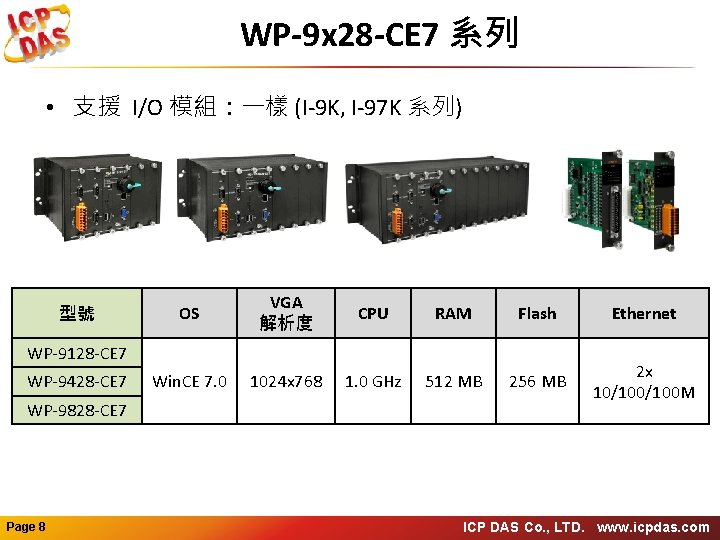

WP-9 x 28 -CE 7 系列 • 支援 I/O 模組：一樣 (I-9 K, I-97 K 系列) 型號 OS VGA 解析度 CPU RAM Flash Ethernet Win. CE 7. 0 1024 x 768 1. 0 GHz 512 MB 256 MB 2 x 10/100 M WP-9128 -CE 7 WP-9428 -CE 7 WP-9828 -CE 7 Page 8 ICP DAS Co. , LTD. www. icpdas. com

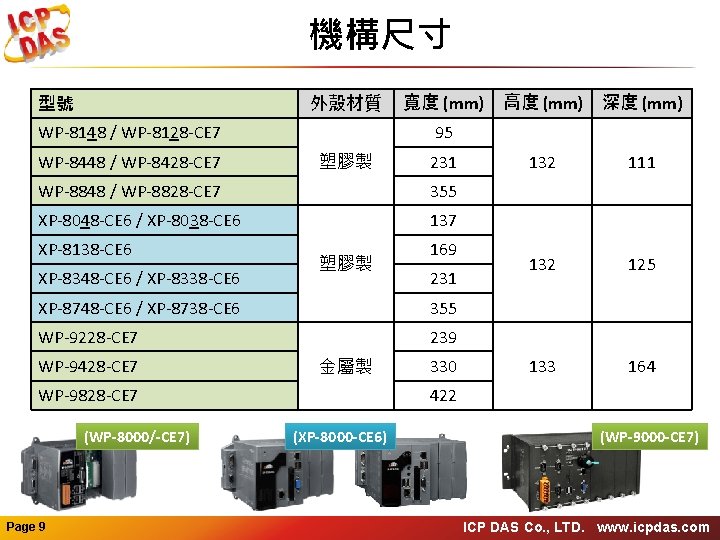

機構尺寸 型號 外殼材質 WP-8148 / WP-8128 -CE 7 WP-8448 / WP-8428 -CE 7 寬度 (mm) 塑膠製 231 355 XP-8048 -CE 6 / XP-8038 -CE 6 137 XP-8138 -CE 6 169 塑膠製 231 XP-8748 -CE 6 / XP-8738 -CE 6 355 WP-9228 -CE 7 239 WP-9428 -CE 7 金屬製 WP-9828 -CE 7 (WP-8000/-CE 7) Page 9 深度 (mm) 132 111 132 125 133 164 95 WP-8848 / WP-8828 -CE 7 XP-8348 -CE 6 / XP-8338 -CE 6 高度 (mm) 330 422 (XP-8000 -CE 6) (WP-9000 -CE 7) ICP DAS Co. , LTD. www. icpdas. com

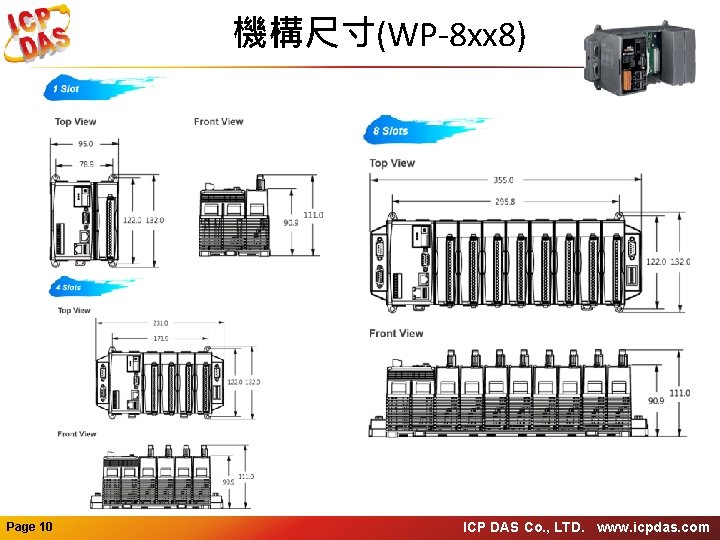

機構尺寸(WP-8 xx 8) Page 10 ICP DAS Co. , LTD. www. icpdas. com

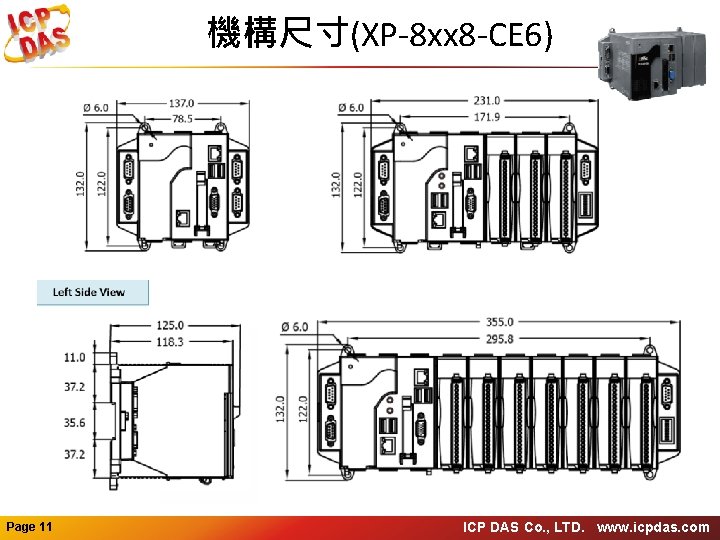

機構尺寸(XP-8 xx 8 -CE 6) Page 11 ICP DAS Co. , LTD. www. icpdas. com

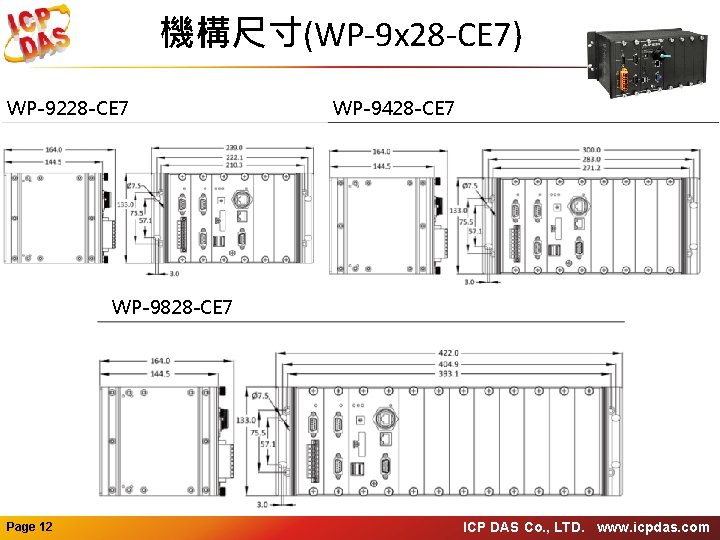

機構尺寸(WP-9 x 28 -CE 7) WP-9228 -CE 7 WP-9428 -CE 7 WP-9828 -CE 7 Page 12 ICP DAS Co. , LTD. www. icpdas. com

謝謝觀閱! Page 13 ICP DAS Co. , LTD. www. icpdas. com
