Windows Clustering Technology Overview 기술사업부 (주)마이크로소프트
Cluster 제품 사용 설문 결과 N=246 N=206 출처 : IDC, December 2000 Clustering Annotated Questionnaire 3 N=40

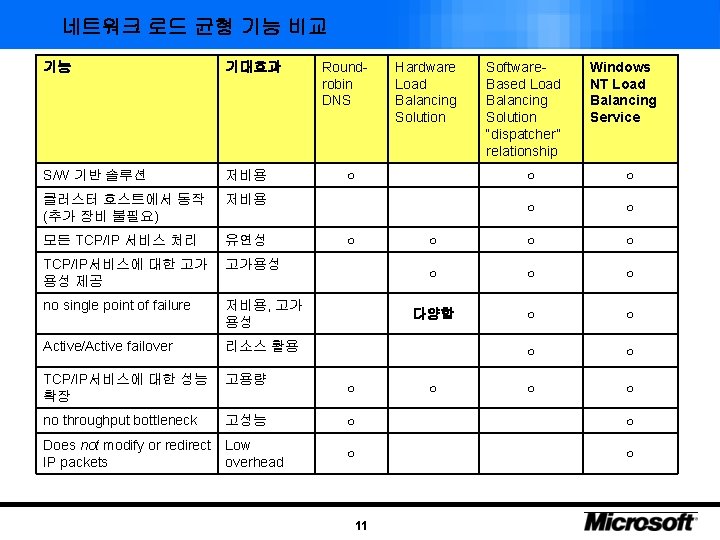

네트워크 로드 균형 기능 비교 Roundrobin DNS Hardware Load Balancing Solution Software. Based Load Balancing Solution “dispatcher” relationship Windows NT Load Balancing Service 기능 기대효과 S/W 기반 솔루션 저비용 클러스터 호스트에서 동작 (추가 장비 불필요) 저비용 모든 TCP/IP 서비스 처리 유연성 TCP/IP서비스에 대한 고가 용성 제공 고가용성 no single point of failure 저비용, 고가 용성 Active/Active failover 리소스 활용 TCP/IP서비스에 대한 성능 확장 고용량 no throughput bottleneck 고성능 ○ ○ Does not modify or redirect IP packets Low overhead ○ ○ ○ 11 ○ ○ ○ ○ ○ 다양함 ○ ○ ○ ○
국내 사례 전체 경매 사이트에 대해 3개의 SQL Server Clustering HP Net Server, EMC Storage Community Web Site에 SQL Server Clustering Compaq 8500 Series, EMC Storage ERP 시스템에 대해 SQL Server Clustering DB Size : 320 GB 내부 APP인 아큐브 시스템에의 SQL Server Clustering 내부 APP에 대해 SQL Server Clustering 그룹 메시징 서버로 Back End에 Exchange Server Clustering 및 Front End에 IIS NLBS로 가동 12
롯데 카드 : 시스템 구성 Unisys ES 7000 (CMS 시스템 파티션: DB ) Unisys ES 7000 (Application Server : COM+, MSMQ) CPU : PIII Xeon 550 MHZ 8 EA MEM : 4 GB ATL P 1000 DLT Library Unisys ES 5045 (개발 시스템) DLT 7000 Drive 4 EA Cartridge 30 EA 144 GB/hr BCV CPU : PIII Xeon 550 MHz 4 EA MEM : 2 GB CMS 100 MB/sec 3 Fiber Channel 금융 100 MB/sec 3 Fiber Channel 40 MB/sec 2 SCSI Channel Cluster Heart. Beat 100 MB/sec 1 Fiber Channel User LAN 승인서버 인터페이스용 전용 네트웍 STRATUS 승인서버 W 2 K Data. Center , SQL 2000 ES 7000 1대에 Domain 에 의해 분리 Named User 700 DB Size : 200 GB 13
동부 화재 : 서버 구성 DBVS 1: 112 (105) DBVS 2 : 113 (106) EXVS 1: 10. 17. 116 Cluster : 115 A/P A/A 10. 17. 107, 108 L 4: 210. 124. 234. 171 www: 210. 124. 234. 173 10. 17. 121 10. 17. 101, 102 DC/GC 210. 124. 234. 174~176 DC 현재 websvr 4는 10. Network 에 연결되어 있음. 14
롯데제과 : 서버 구성 S/W 내역 업무시스템 H/W 내역 OLTP DB Server*2 Win 2 K Advanced Server SQL 7 Enterprise Server 4 CPU(Zeon), 4 G M/M, 18 G H/D OLAP DB Server Win 2 K Advanced Server SQL 7 Enterprise Server 4 CPU(Zeon), 2 G M/M, 100 G H/D (Logical) App. /Web Server*3 Win 2 K Advanced Server 2 CPU, 512 M M/M, 36 G H/D, 2 NIC File Server*5 Win 2 K Server 1 CPU(PII) , 256 M M/M, 10 G H/D G/W Server NT 4/Exchange 5. 5 4 CPU(Zeon), 1 G M/M, 79 G H/D, 2 NIC Internet Server NT 4/Exchange 5. 5 2 CPU(PII), 256 M/M, 4 G H/D Clustering Storage 150 G H/D (Logical) OLAP Application/Web Server (Load Balancing) 13 개 지점 DB Server (2 -Node Clustering) 서울 본사 메시징 Server VB Client 인터넷 Internet Mail/ 외주용 Web Server 생산/회계 VB Client Fire Wall 외주업체 영업물류 5 개 공장 +1 개 본사 170 여개 영업소 VB Client 15 File Server
LG유통 Millennium Mall : 서버 구성 Rack 2 DM/Analysis Server Staging Server & Fire Wall BOS 用 Router (NLBS) HUB DB Server W/Clustering (MSCS) Web Server /Application Rack 1 Server Rack 3 LDAP Server Legacy 16
