Win TR20 Project Formulation Hydrology Computer Program Advanced
- Slides: 89
Win. TR-20 Project Formulation Hydrology Computer Program Advanced Features Presented by: Win. TR-20 Development Team Win. TR-20 Advanced Features March 2009 1

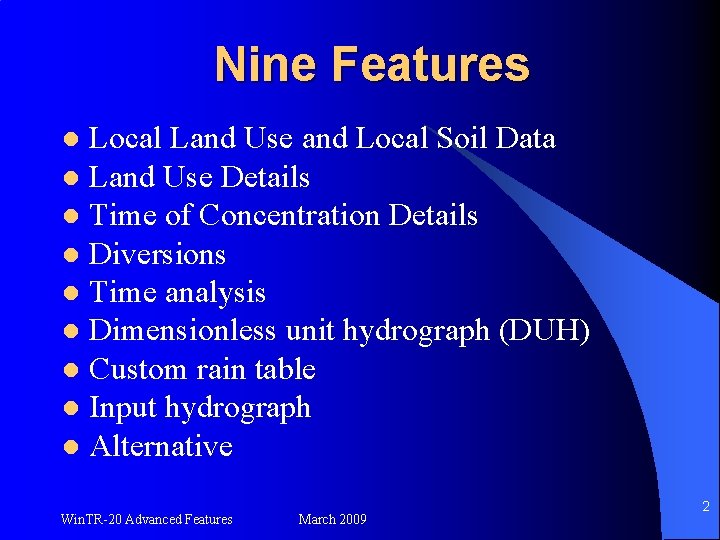

Nine Features Local Land Use and Local Soil Data l Land Use Details l Time of Concentration Details l Diversions l Time analysis l Dimensionless unit hydrograph (DUH) l Custom rain table l Input hydrograph l Alternative l Win. TR-20 Advanced Features March 2009 2
Local Land Use Open Win. TR-20. l Open New Win. TR-20 file. l Provide a watershed description and Accept. l Enter Local Land Use and/or Local Soil Data. l Win. TR-20 Advanced Features March 2009 3
Local Land Use l Click file and Local Land Use Win. TR-20 Advanced Features March 2009 4
Local Land Use Win. TR-20 Advanced Features March 2009 5
Local Land Use Win. TR-20 Advanced Features March 2009 6
Local Land Use Win. TR-20 Advanced Features March 2009 7
Local Land Use Win. TR-20 Advanced Features March 2009 8
Local Soil Data Win. TR-20 Advanced Features March 2009 9
Local Soil Data Win. TR-20 Advanced Features March 2009 10
Local Soil Data Win. TR-20 Advanced Features March 2009 11
Local Soil Data will be saved for future Win. TR-20 sessions. Win. TR-20 Advanced Features March 2009 12
Land Use Details Win. TR-20 Advanced Features March 2009 13
Land Use Details Win. TR-20 Advanced Features March 2009 14
Land Use Details Win. TR-20 Advanced Features March 2009 15
Land Use Details Win. TR-20 Advanced Features March 2009 16
Land Use Details Win. TR-20 Advanced Features March 2009 17
Tc Details Win. TR-20 Advanced Features March 2009 18
Tc Details Win. TR-20 Advanced Features March 2009 19

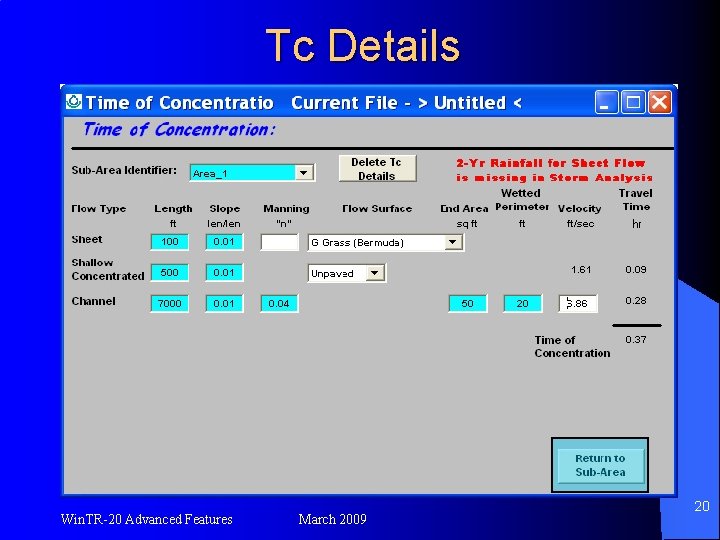

Tc Details Win. TR-20 Advanced Features March 2009 20
Tc Details Win. TR-20 Advanced Features March 2009 21
Tc Details Win. TR-20 Advanced Features March 2009 22
Tc Details Win. TR-20 Advanced Features March 2009 23
Tc Details Win. TR-20 Advanced Features March 2009 24
Tc Details Win. TR-20 Advanced Features March 2009 25
Tc Details Win. TR-20 Advanced Features March 2009 26
CN and Tc Detail Output Win. TR-20 Advanced Features March 2009 27
CN and Tc Details Output Win. TR-20 Advanced Features March 2009 28

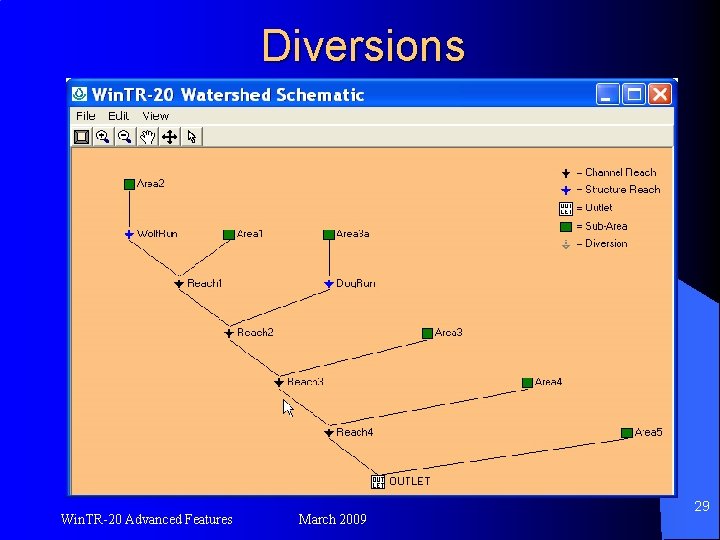

Diversions Win. TR-20 Advanced Features March 2009 29
Diversions Win. TR-20 Advanced Features March 2009 30
Diversions Win. TR-20 Advanced Features March 2009 31
Diversions Win. TR-20 Advanced Features March 2009 32
Diversions Win. TR-20 Advanced Features March 2009 33
Diversions Win. TR-20 Advanced Features March 2009 34
Diversions Win. TR-20 Advanced Features March 2009 35
Diversion options Divert flow over a certain value. l Divide flow based on two rating curves. l Send diverted flow outside the watershed. l Send the diverted flow to another stream reach. l Win. TR-20 Advanced Features March 2009 36
Diversion example Win. TR-20 Advanced Features March 2009 37
Time Analysis Time analyses may assist with determining economic damages caused by flood water. l At any reach and cross section, the time at which a particular discharge or elevation is exceeded may be determined. l For example, what is the time for which an elevation of 500 feet is exceeded at a particular cross section ? l Win. TR-20 Advanced Features March 2009 38
Time Analysis Win. TR-20 Advanced Features March 2009 39
Time Analysis Win. TR-20 Advanced Features March 2009 40
Time Analysis Win. TR-20 Advanced Features March 2009 41
Time Analysis Win. TR-20 Advanced Features March 2009 42
Time Analysis Win. TR-20 Advanced Features March 2009 43
Time Analysis Win. TR-20 Advanced Features March 2009 44

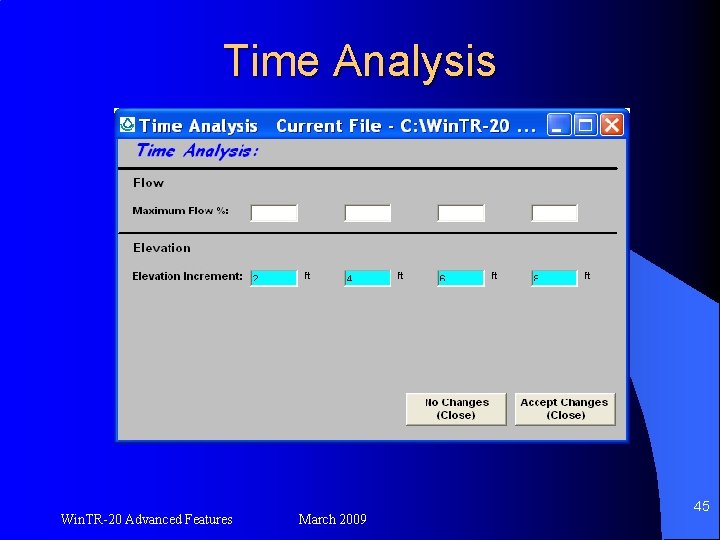

Time Analysis Win. TR-20 Advanced Features March 2009 45

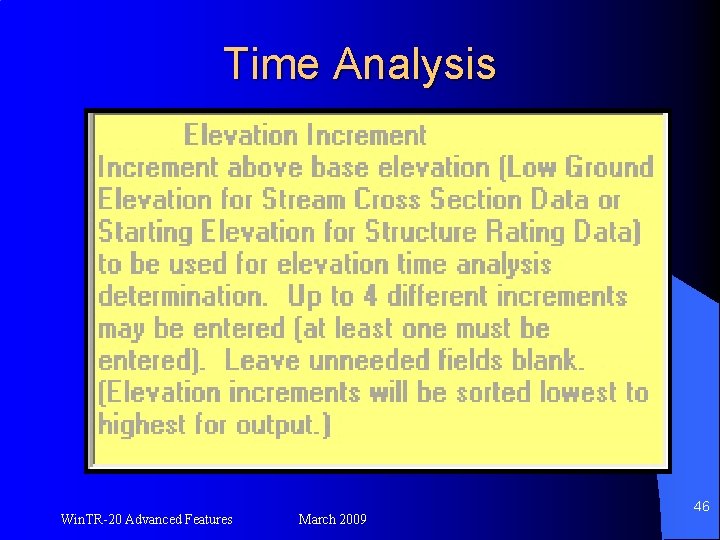

Time Analysis Win. TR-20 Advanced Features March 2009 46
Time Analysis Win. TR-20 Advanced Features March 2009 47
Time Analysis Win. TR-20 Advanced Features March 2009 48
Time Analysis Win. TR-20 Advanced Features March 2009 49
Time Analysis Summary Select time analysis based on Flow or Elevation l Flow or Elevation are both useful for reaches with valley cross sections l Elevation is generally more useful for Structures l Select all Sub-areas and Reaches or specific ones. l Win. TR-20 Advanced Features March 2009 50

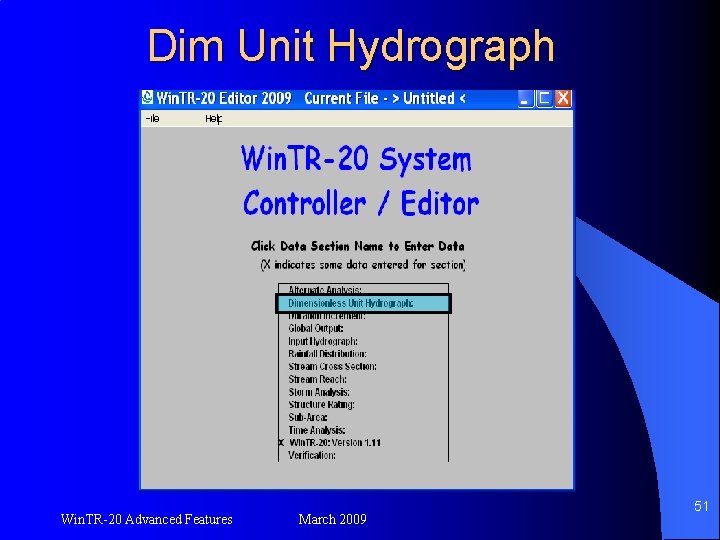

Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 51
Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 52
Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 53
Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 54
Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 55
Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 56
Dim Unit Hydrograph DUH’s with peak rate factors are available for values of 100 to 600 at an interval of 50. l These are included in the revised Chapter 16 of NEH – Hydrology. l An example is shown next. l Win. TR-20 Advanced Features March 2009 57

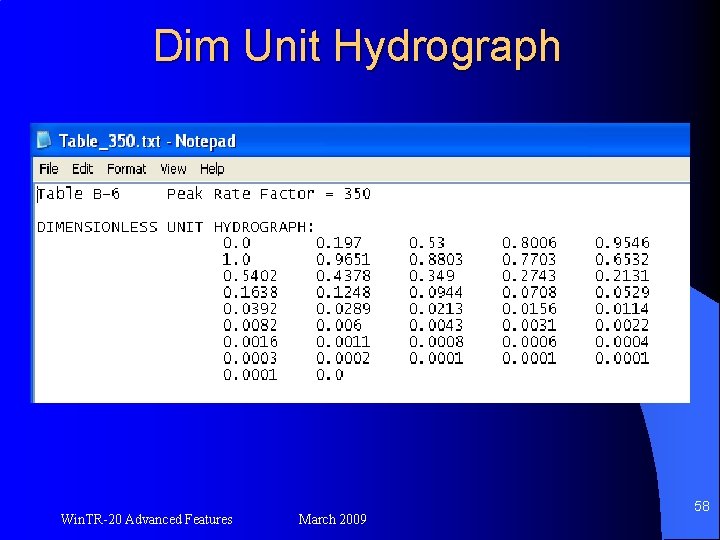

Dim Unit Hydrograph Win. TR-20 Advanced Features March 2009 58
Dim Unit Hydrograph l These may be copied and pasted into the Win. TR-20 data file using Notepad or a similar text editor. Win. TR-20 Advanced Features March 2009 59
Custom Rain Table Win. TR-20 has standard rainfall distribution tables available for selection. l These include the commonly used Type II and Type III. l To enter a custom rainfall table, open the Rainfall Distribution data window. l Win. TR-20 Advanced Features March 2009 60
Custom Rain Table Win. TR-20 Advanced Features March 2009 61
Custom Rain Table Win. TR-20 Advanced Features March 2009 62
Custom Rain Table Win. TR-20 Advanced Features March 2009 63
Custom Rain Table Win. TR-20 Advanced Features March 2009 64

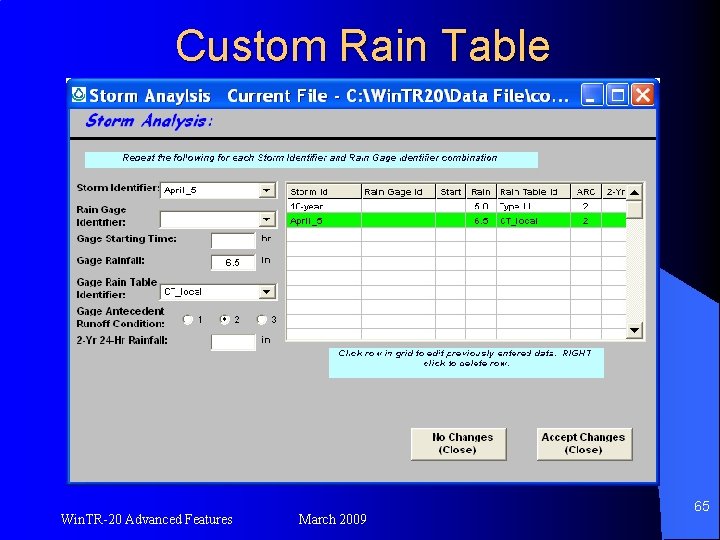

Custom Rain Table Win. TR-20 Advanced Features March 2009 65
Custom Rain Table More than one rainfall table may be entered. l To transport rainfall tables from one Win. TR-20 data file to another, use Notepad to copy and paste. l Win. TR-20 Advanced Features March 2009 66
Input Hydrograph A hydrograph coming from another source may be inserted into the stream network. l The hydrograph may be coming in from a neighboring watershed. l The hydrograph may have been developed by another procedure such a dam break hydrograph. l Win. TR-20 Advanced Features March 2009 67
Input Hydrograph Win. TR-20 Advanced Features March 2009 68
Input Hydrograph Win. TR-20 Advanced Features March 2009 69
Input Hydrograph Win. TR-20 Advanced Features March 2009 70

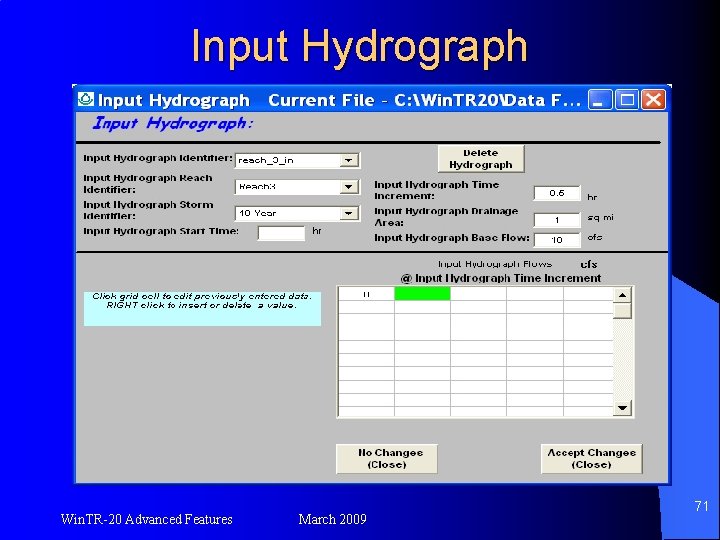

Input Hydrograph Win. TR-20 Advanced Features March 2009 71
Input Hydrograph Win. TR-20 Advanced Features March 2009 72
Input Hydrograph Win. TR-20 Advanced Features March 2009 73
Input Hydrograph Win. TR-20 Advanced Features March 2009 74
Input Hydrograph After selecting the Hydrograph Output file close Win. TR-20. l Rename the Hydrograph Output file to a different name and change extension to. inp l Open Win. TR-20, open Existing Input File and select the file with Hydrograph Output. l Win. TR-20 Advanced Features March 2009 75

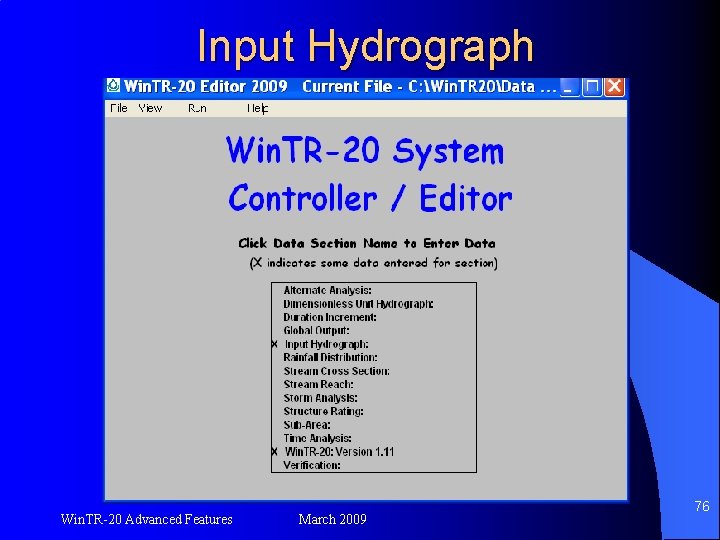

Input Hydrograph Win. TR-20 Advanced Features March 2009 76
Input Hydrograph Win. TR-20 Advanced Features March 2009 77
Alternative Analysis Win. TR-20 Advanced Features March 2009 78
Alternative Analysis Win. TR-20 Advanced Features March 2009 79
Alternative Analysis Win. TR-20 Advanced Features March 2009 80
Alternative Analysis Win. TR-20 Advanced Features March 2009 81

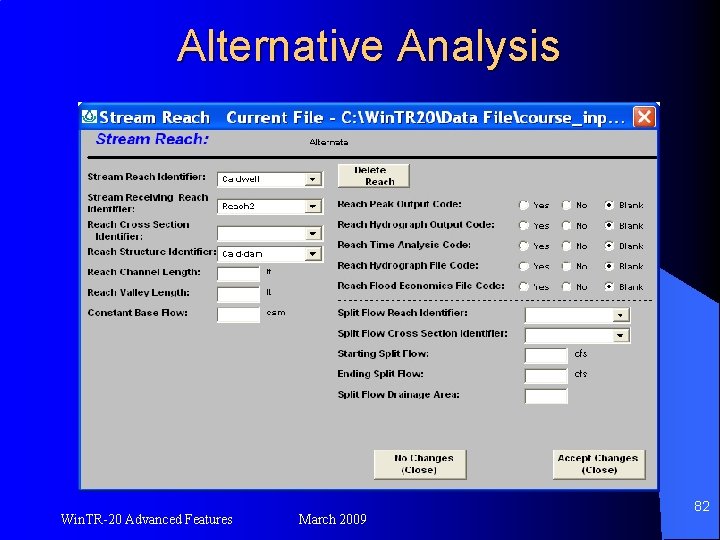

Alternative Analysis Win. TR-20 Advanced Features March 2009 82
Alternative Analysis Win. TR-20 Advanced Features March 2009 83
Alternative Analysis Win. TR-20 Advanced Features March 2009 84

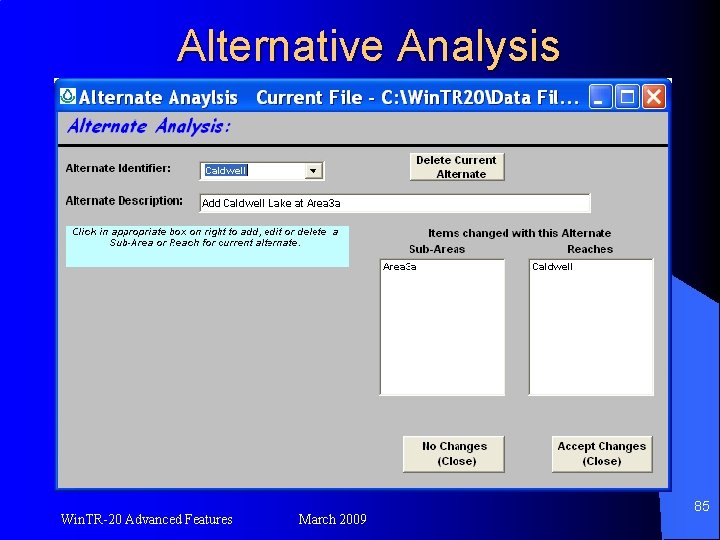

Alternative Analysis Win. TR-20 Advanced Features March 2009 85
Alternative Analysis Win. TR-20 Advanced Features March 2009 86
Alternative Analysis Win. TR-20 Advanced Features March 2009 87
Alternative Analysis Win. TR-20 Advanced Features March 2009 88
The End Win. TR-20 Advanced Features March 2009 89
