Wi-Fi CSI와 Doppler Shift 원리설명 Full Ver.

Wi-Fi CSI와 Doppler Shift 원리설명 Full Ver.

Wi-Fi가 기록하는 대역 정보 (CSI) 모든 출처 = Part 11: Wireless LAN Medium Access

Wi-Fi가 기록하는 대역 정보 (CSI) 모든 출처 = Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications, IEEE Computer Society, 2016

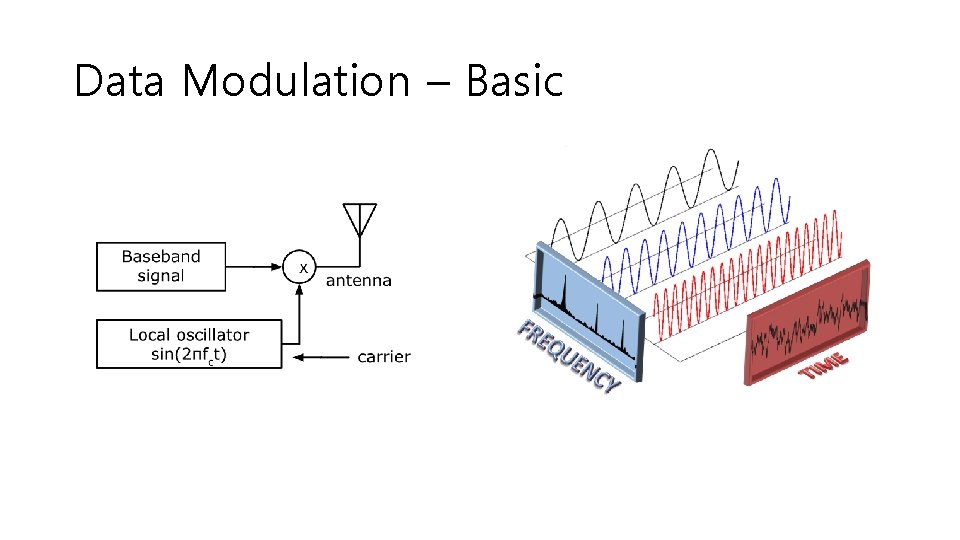

Data Modulation – Basic

Data Modulation – Basic

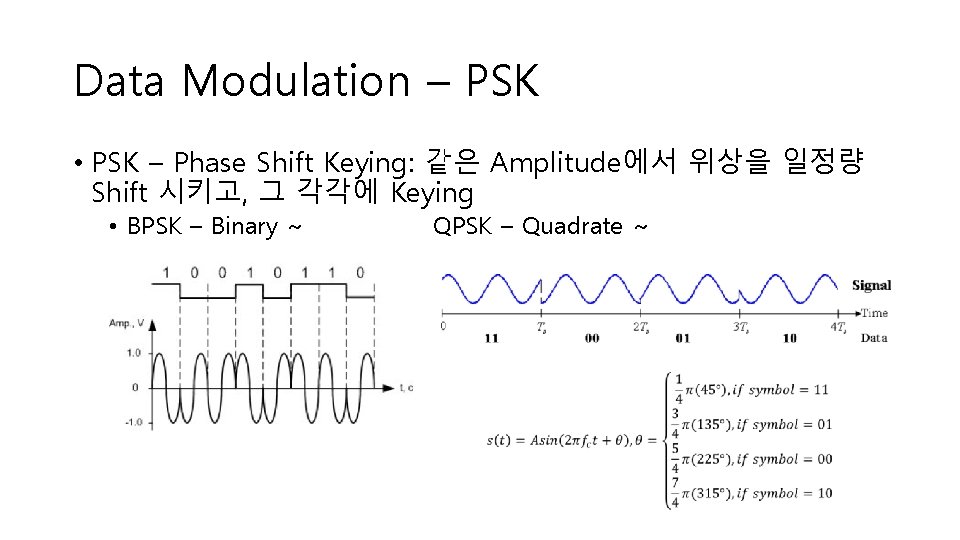

Data Modulation – PSK • PSK – Phase Shift Keying: 같은 Amplitude에서 위상을 일정량

Data Modulation – PSK • PSK – Phase Shift Keying: 같은 Amplitude에서 위상을 일정량 Shift 시키고, 그 각각에 Keying • BPSK – Binary ~ QPSK – Quadrate ~

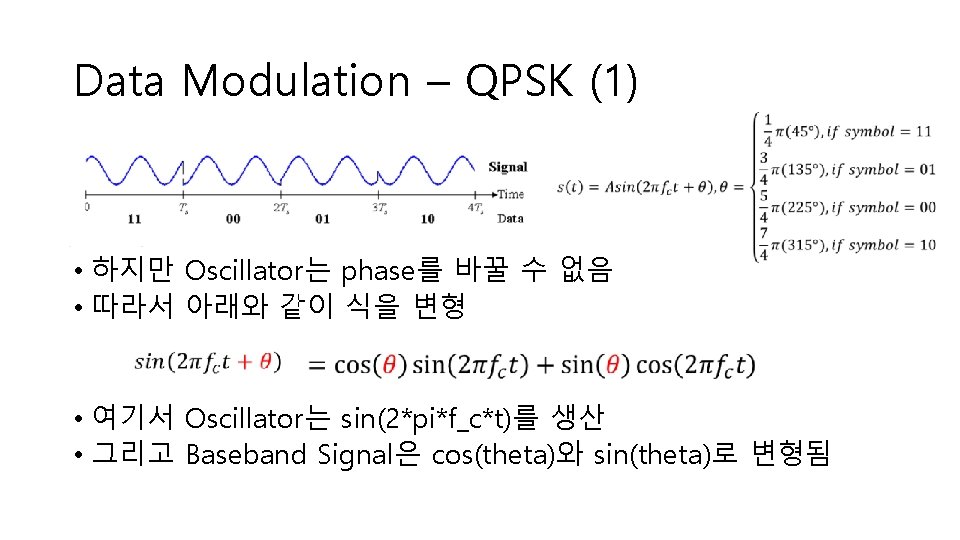

Data Modulation – QPSK (1) • 하지만 Oscillator는 phase를 바꿀 수 없음 • 따라서

Data Modulation – QPSK (1) • 하지만 Oscillator는 phase를 바꿀 수 없음 • 따라서 아래와 같이 식을 변형 • 여기서 Oscillator는 sin(2*pi*f_c*t)를 생산 • 그리고 Baseband Signal은 cos(theta)와 sin(theta)로 변형됨

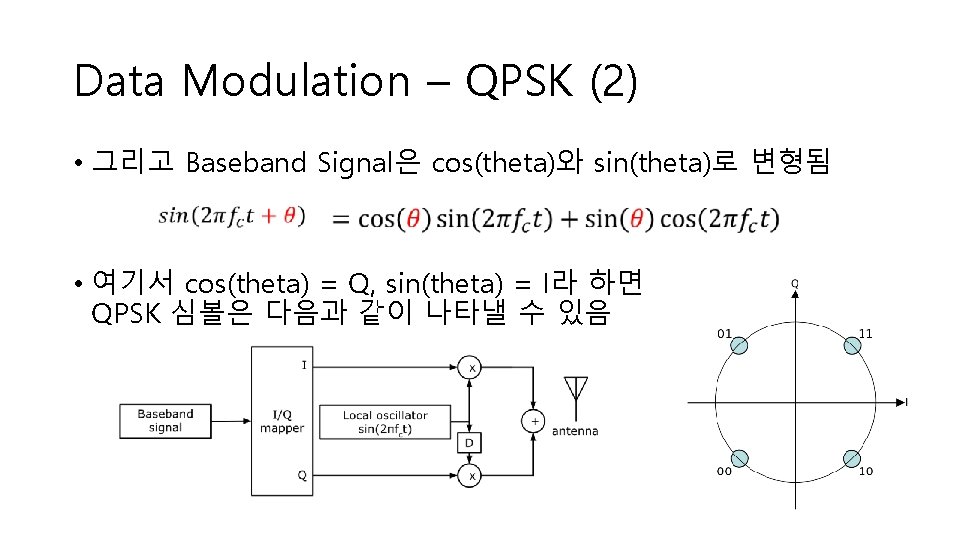

Data Modulation – QPSK (2) • 그리고 Baseband Signal은 cos(theta)와 sin(theta)로 변형됨 • 여기서

Data Modulation – QPSK (2) • 그리고 Baseband Signal은 cos(theta)와 sin(theta)로 변형됨 • 여기서 cos(theta) = Q, sin(theta) = I라 하면 QPSK 심볼은 다음과 같이 나타낼 수 있음

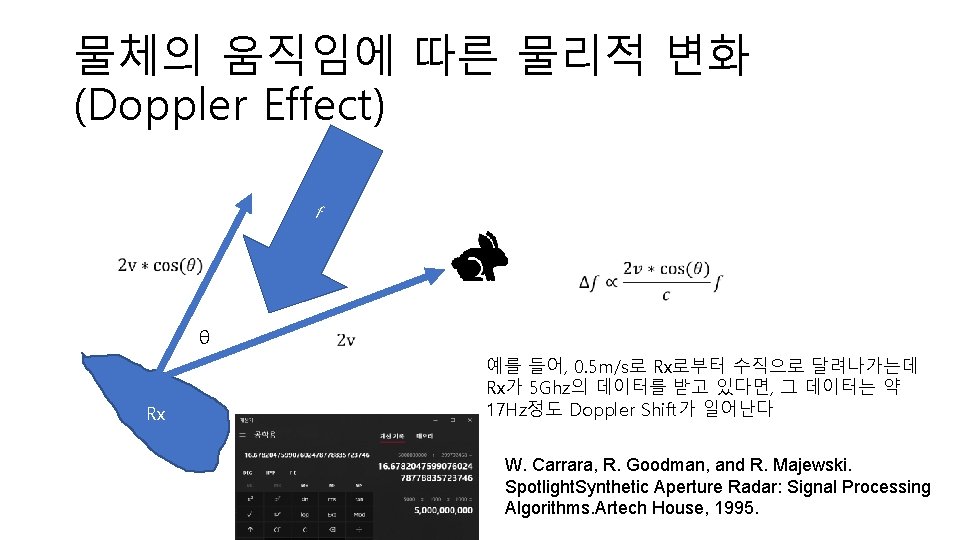

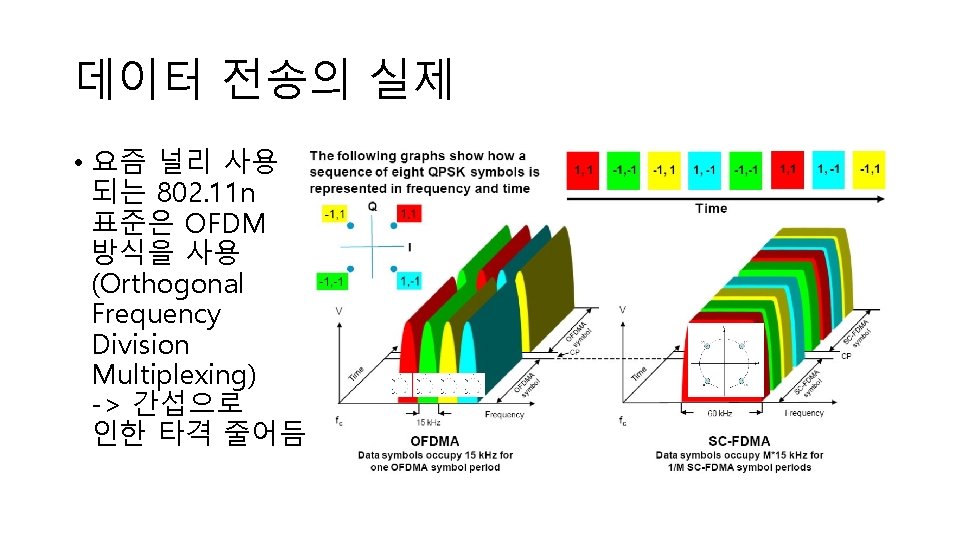

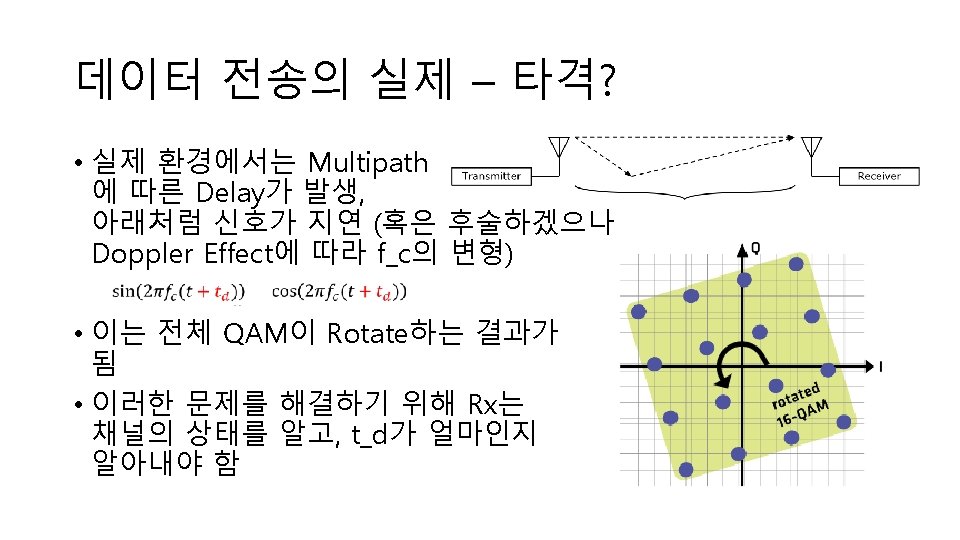

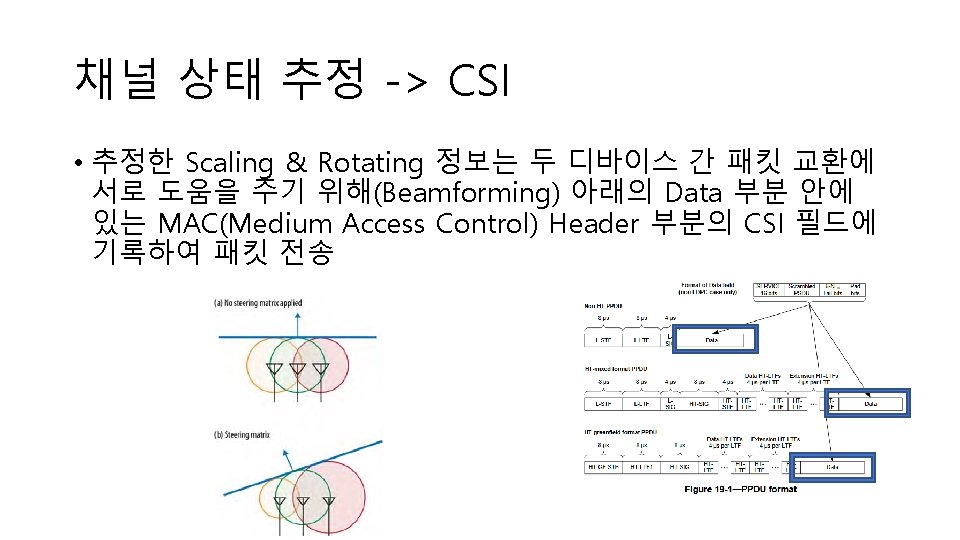

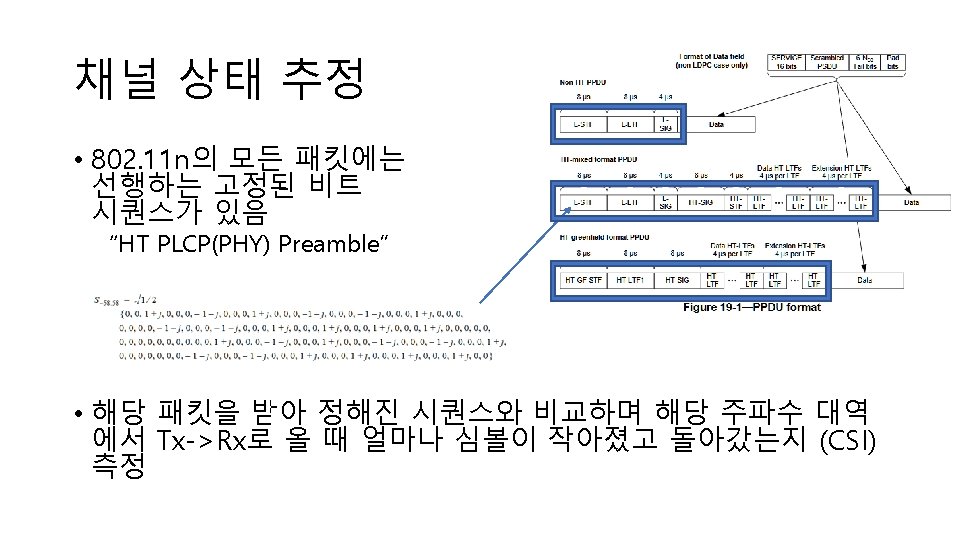

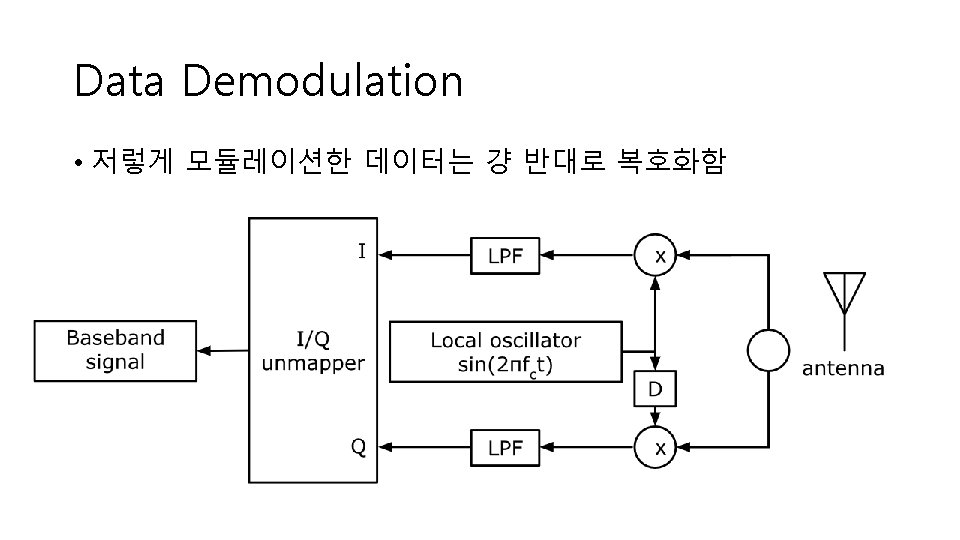

물체의 움직임에 따른 물리적 변화 (Doppler Effect) f θ Rx 예를 들어, 0. 5

물체의 움직임에 따른 물리적 변화 (Doppler Effect) f θ Rx 예를 들어, 0. 5 m/s로 Rx로부터 수직으로 달려나가는데 Rx가 5 Ghz의 데이터를 받고 있다면, 그 데이터는 약 17 Hz정도 Doppler Shift가 일어난다 W. Carrara, R. Goodman, and R. Majewski. Spotlight. Synthetic Aperture Radar: Signal Processing Algorithms. Artech House, 1995.

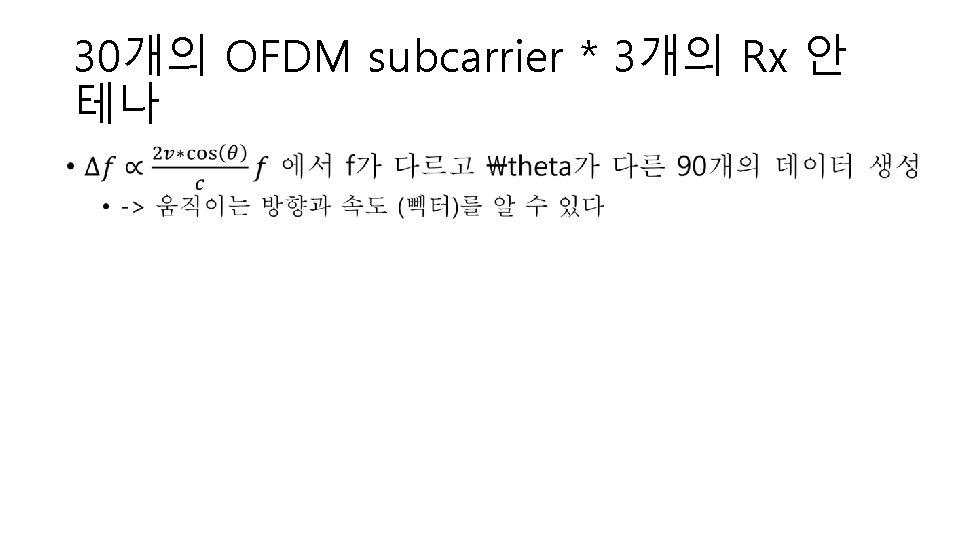

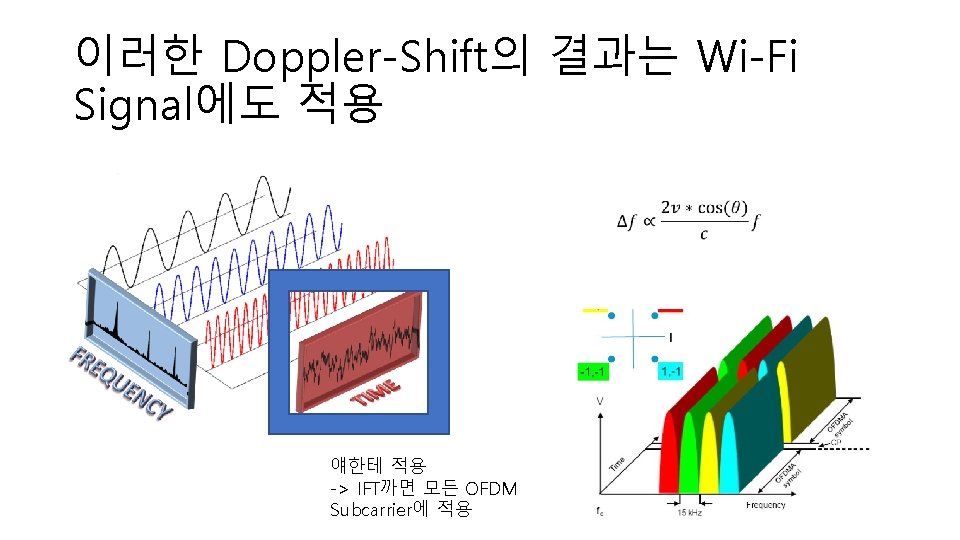

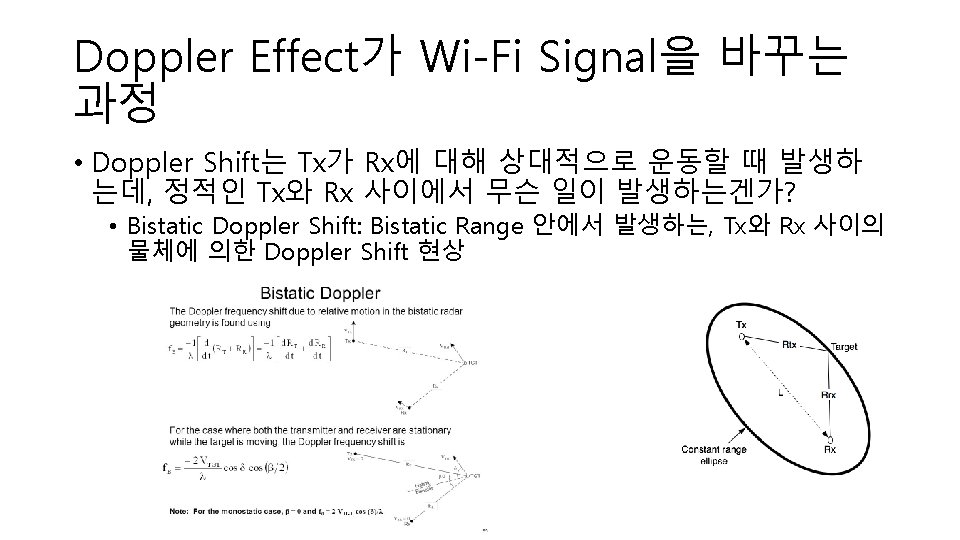

30개의 OFDM subcarrier * 3개의 Rx 안 테나 •

30개의 OFDM subcarrier * 3개의 Rx 안 테나 •
