WiFi 1999 Maxwifi org Broadcom Inc 2009 2013
Эволюция сетей Wi-Fi 1999 Картинка: Maxwifi. org, Broadcom Inc. 2009 2013 2018
802. 11 ax – OFDM 802. 11 ac 802. 11 ax В 802. 11 ax ширина subcarrier была снижена в четыре раза OFDM – Orthogonal Frequency Division Multiplexing http: //www. revolutionwifi. net/revolutionwifi/2015/3/how-ofdm-subcarriers-work
802. 11 ax – OFDMA – Orthogonal Frequency Division Multiple Access Источник: National Instruments, ni. com
Количество пользователей OFDMA Resource Unit 20 CH 40 CH 80 CH 160(80+80) CH 26 subcarriers 9 18 37 74 52 subcarriers 4 8 16 32 106 subcarriers 2 4 8 16 242 subcarriers 1 2 4 8 484 subcarriers - 1 2 4 996 subcarriers - - 1 2 2 x 996 subcarriers - - - 1
Uplink MU-MIMO Клиенты передают данные одновременно DATA 1 DAT A 2 STA 1 1 x 1 STA 4 x 4 STA 2 1 x 1 DATA 3 STA 3 1 x 1
802. 11 ax – Spatial Reuse
Материалы, использованные при подготовке: http: //www. ni. com/f/landing/131/en/ http: //www. ni. com/white-paper/53150/en/ https: //en. wikipedia. org/wiki/IEEE_802. 11 ax http: //ieeexplore. ieee. org/document/6928663/ http: //extremenetworks. ru http: //extremenetworks. com
MU-MIMO Details

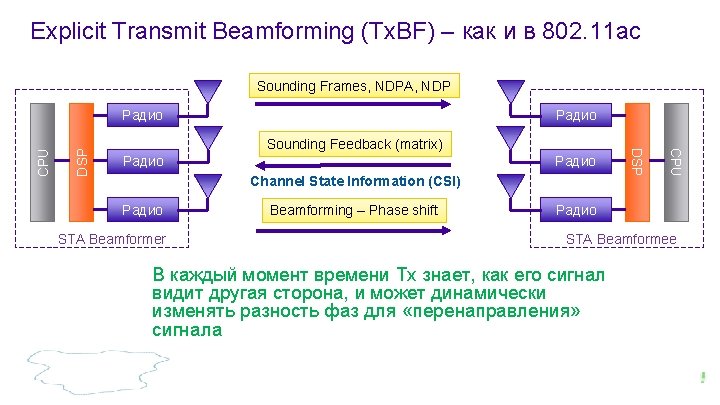

Explicit Transmit Beamforming (Tx. BF) – как и в 802. 11 ac Sounding Frames, NDPA, NDP Sounding Feedback (matrix) Радио Channel State Information (CSI) Радио STA Beamformer Beamforming – Phase shift CPU DSP Радио DSP CPU Радио STA Beamformee В каждый момент времени Tx знает, как его сигнал видит другая сторона, и может динамически изменять разность фаз для «перенаправления» сигнала
DL Multi-User MIMO 11 ac 1. Рассылка Sounding Frame (broadcast) NDPA, NDP A, N STA 1 1 x 1 DP STA 4 x 4 NDPA, NDP STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved. STA 2 1 x 1
DL Multi-User MIMO 11 ac 2. Получение ответов (матриц) от STA (unicast) Размер одной матрицы может достигать 20 KB 1 MATRIX MAT RIX 2 STA 1 1 x 1 STA 4 x 4 MATRIX 3 STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved. STA 2 1 x 1
DL Multi-User MIMO 11 ac STA 1 1 x 1 3. Использование Tx. BF для создания нулей и пиков в нужных местах STA 4 x 4 STA 2 1 x 1 STA 1: PEAK STA 2: NULL STA 3 1 x 1 STA 1: NULL STA 2: NULL STA 3: PEAK © 2017 Extreme Networks, Inc. All rights reserved. STA 1: NULL STA 2: PEAK STA 3: NULL
DL Multi-User MIMO 11 ac 4. Одновременная передача данных DATA 1 DAT A 2 STA 1 1 x 1 STA 2 1 x 1 DATA 3 STA 1: PEAK STA 2: NULL STA 3: NULL STA 4 x 4 STA 3 1 x 1 STA 1: NULL STA 2: NULL STA 3: PEAK © 2017 Extreme Networks, Inc. All rights reserved. STA 1: NULL STA 2: PEAK STA 3: NULL
DL Multi-User MIMO 11 ac 5. Получение ACK фреймов (unicast) ACK 1 ACK 2 STA 1 1 x 1 STA 4 x 4 STA 2 1 x 1 ACK 3 STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved.
UPLINK MU-MIMO 11 ax 1. Рассылка Trigger frame Trigger Frame Trigg er Fr STA 1 1 x 1 STA 4 x 4 Trigger Frame содержит: - кол-во SS - кол-во OFDMA RU - Power Control - Время начала/конца Tx ame STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved. STA 2 1 x 1
UPLINK MU-MIMO 11 ax 2. Клиенты передают данные одновременно DATA 1 DAT A 2 STA 1 1 x 1 STA 4 x 4 STA 2 1 x 1 DATA 3 STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved.
UPLINK MU-MIMO 11 ax 3. Применение матриц Tx. BF к DATA 2 MATRIX 2 DATA 1 MATRIX 1 STA 1 1 x 1 STA 1: PEAK STA 2: NULL STA 3: NULL STA 4 x 4 DATA 3 MATRIX 3 STA 3 1 x 1 STA 1: NULL STA 2: NULL STA 3: PEAK © 2017 Extreme Networks, Inc. All rights reserved. STA 2 1 x 1 STA 1: NULL STA 2: PEAK STA 3: NULL
UPLINK MU-MIMO 11 ax 4. Рассылка ACK frame ACK STA 1 1 x 1 STA 4 x 4 STA 2 1 x 1 ACK STA 3 1 x 1 © 2017 Extreme Networks, Inc. All rights reserved.
