Wide Area Networks Termino Definicin Customer premises equipment

Wide Area Networks Termino Definición Customer premises equipment (CPE) Equipo del suscriptor y se encuentra en el equipo del suscriptor Demarcation point Es el punto donde termina la responsabilidad del ISP. Por lo regular es un equipo instalado propiedad del ISP Local Loop Conecta el Demarcation point a la central más cercana (Central Office) también conocido como la última milla Central Office (CO) También conocida como POP (Point of presence) es el punto donde el suscriptor entra a la red del ISP Toll Network Es una línea Trunck dentro de la WAN del ISP. Es un grupo de switches que son del ISP.

Tipos de Conexiones WAN Dedicated También conocida como línea privada, son conexiones punto a punto, totalmente dedicadas de 64 kbs hasta 45 mbs utiliza encapsulación HDLS o PPP, la desventaja es que es muy costosa, pero muy segura, por la cantidad del ancho de banda que proporciona, va cayendo en desuso Telephone Company Asynchronous Serial Circuit Switching, que solamente se paga cuando se utiliza, cuando se conecta a internet por Modem o utilizar ISDN, es una tecnología que también va de salida Service Provider Synchronous Serial Packet Switching, se paga renta, pero el costo es más bajo que una dedicada, el enlace se comparte, como con el X. 25, Frame Relay y MPLS, es la más utilizada en la actualidad por ser más seguro

Tipos de Enlaces Tipos de Enlace Características Frame Relay Packet Switching, es un precursor de X. 25, Frame Relay es menos costoso que las líneas dedicadas, corre de los 64 kbs hasta los 45 mbs, maneja la congestión del enlace, Frame Relay cobra una renta mensual se utilice o no se utilice ISDN: Se utiliza como Back. Up, tecnología que va de salida, no es tan barato y se cobra por llamada, se incrementa el costo si se esta conectado todo el tiempo LAPB: Protocolo Orientado a Conexión, lo usaba X. 25, pero no era muy bueno, por el windowin, Como maneja los timeout LAPD: Protocolo de Data Link , lo usa ISDN en la capa dos HDLC: Se utiliza por la capa 1 y 2, propietario por cada vendor, no opera entre fabricantes PPP: Protocolo estandar, permite compresión de datos, autenticación PPPo. E: Se utiliza cuando se tiene un servicio de infinitum, ADSL para México, el moden que entrega el proveedor se puede conectar en modo bridge, para que haga una conexión directa Cableras que tienen el servicio de tv de satélite, por la infraestructura que ya tienen DSL: Infinitum por ejemplo MPLS: Utiliza toda la tecnología de Frame Relay, no corresponde a CCNA Integrated Services Digital Network Link Acess Procedure Balenced Link Acess Procedure D-Channel High-Level Data-Link Control Point-to. Point Protocol PPP over Ethernet Digital Subscriber Line Multi. Protocol Label Switching ATM: Asynchronous Transfer Mode Fue creado para utilizar paquetes de 53 bytes siempre, trabaja en la capa 1 y 2 no es parte de CCNA

Cable Suscriptor Service Provider Headend: Es la parte del Servcice Provider, donde recibe todos los datos, todos los paquetes Se procesan y se formatean Distribution Network: Se utiliza cable coaxial o fibra óptica, en cada segmento puede haber de 100 a 2000 clientes, se comparte el medio por lo que no es muy recomendado, es un servicio más barato DOCSIS (Data Over Cable Service Interface Specification): lo que se tiene en el hogar

DSL Línea de suscripción digital (DSL, Digital Subscriber Line) Service Provider Symmetrical DSL: El ancho de banda de subida y bajada es el mismo Asymmetrical DSL: El ancho de banda de subida es menor, de bajada es más alto, por que normalmente los usuarios bajan información

Tipos de Conectores para la WAN EIA/TIA-232: (Alianza de la Industria Electrónica) y los grupos de la TIA (Telecommunications Industry Alianza) EIA/TIA-449 V. 35 EIA-530

DTE-DCE-DTE DCE (Reloj) CSU/DCU DTE Una CSU/DSU (unidad de servicio de canal / unidad de datos de servicio) es un dispositivo de hardware del tamaño de un externo módem que convierte una base de datos digital de fotograma de la tecnología de comunicaciones utilizado en una red de área local (LAN) en un marco adecuado para una amplia gama de red de área extensa (WAN) y viceversa.

FRAME HDLC Señalador Dirección Control Propietario Datos FCS Señalador High-Level Data Link Control ( HDLC ). Es un estándar ISO. HDLC no pudo ser compatible entre diversos vendedores por la forma en que cada vendedor ha elegido cómo implementarla. HDLC soporta tanto configuraciones punto a punto como multipunto. HDLC fue propuesto en 1979 y, por este motivo, la mayoría de los protocolos de entramado que se desarrollaron después se basan en él.

PPP Modelo OSI Componentes: Capa 2 Network Control Protocol (NCP) Especifica a cada Protocolo de Capa 3: Interface entre capa 2 y los protocolos de capa 3 ip, ipx, (intercambio de paquetes de internetworking) Appletolk Link Control Protocol (LCP): Comprime Datos, autenticación entre dos extremos, multilinks, detección de errores, PAP (es el menos seguro), CHAP es el más seguro Control de Enlace de Datos de Alto Nivel (HDLC, High-Level Data Link control) Capa 1 EIA/TIA-232: este protocolo permite velocidades de señal de hasta 64 Kbps en un conector D de 25 pins en distancias cortas. Antiguamente denominado RS 232. La especificación ITU-T V. 24 es en efecto lo mismo. V. 35: este es el estándar de ITU-T para comunicaciones síncronas entre un dispositivo de acceso a la red y una red de paquetes. La red digital de servicios integrados (ISDN, Integrated Services Digital Network) es una tecnología de conmutación de circuitos que permite al bucle local de una PSTN transportar señales digitales, lo que da como resultado una mayor capacidad de conexiones conmutadas.

Establecimiento de una sesión PPP Fase 1. Establecimiento del enlace y negociación de la configuración: antes de que el PPP intercambie cualquier datagrama de capa de red (por ejemplo, IP), el LCP primero debe abrir la conexión y negociar los parámetros de configuración. Esta fase se completa cuando el router receptor envía una trama de acuse de recibo de configuración de vuelta al router que inicia la conexión. Fase 2. Determinación de la calidad del enlace (opcional): el LCP prueba el enlace para determinar si su calidad es suficiente para establecer los protocolos de capa de red. El LCP puede demorar la transmisión de la información del protocolo de capa de red hasta que esta fase se complete. Fase 3. Negociación de la configuración del protocolo de capa de red: después de que el LCP haya finalizado la fase de determinación de la calidad del enlace, el NCP adecuado puede configurar, de manera separada, los protocolos de capa de red, y activarlos y desactivarlos en cualquier momento. Si el LCP cierra el enlace, informa a los protocolos de la capa de red para que puedan tomar las medidas adecuadas. El enlace permanece configurado para las comunicaciones hasta que las tramas LCP o NCP explícitas cierran el enlace o hasta que se produzca algún hecho externo (por ejemplo, el vencimiento de un temporizador de inactividad o la intervención de un usuario). El LCP puede finalizar el enlace en cualquier momento. Por lo general, esto se realiza cuando uno de los routers solicita finalización, pero puede ocurrir debido a un evento físico, como la pérdida de una portadora o el vencimiento de un temporizador de periodo de espera.

La imagen muestra las tres fases del establecimiento de una sesión PPP.

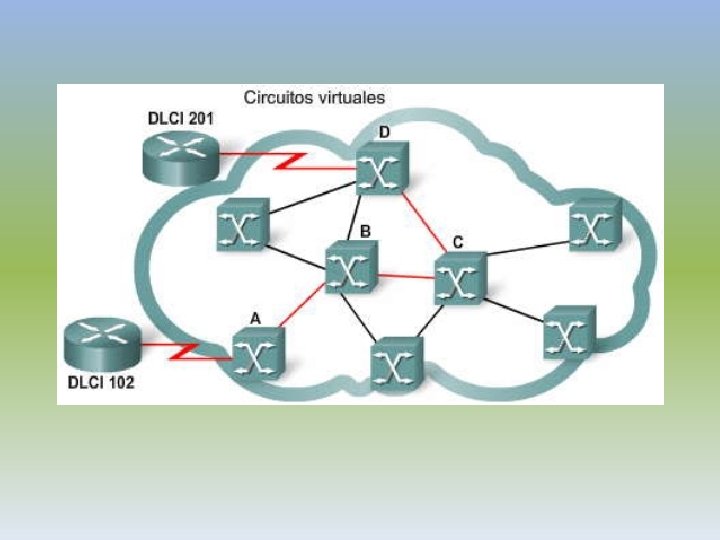

Frame Relay Muy Popular, Precio Bajo en comparación con una línea privada, Su predecesor es X. 25 Redes de Acceso Múltiple sin Broadcast (NBMA, Non-Broadcast Multiple Access). No tiene la noción de broadcast, capa 2 dirección mac-address, puros 1´s en la dirección destino, utiliza DLCI en vez de mac-address Acces Rate: Ancho de Banda donde recide frame relay, velocidad en la interface, E 1, T 1, etc. Velocidad de información suscrita (CIR): A que velocidad que se enviaran los datos Virtual Circuits: No siempre los paquetes siguen el mismo camino, PVC, Circuito virtual Permanente (SVC, Switched Virtual Circuit) identificadores de control de enlace de datos (DLCI, Data Link Control Identifiers) Dirección de capa 2, es un valor en decimal desde el 16 hasta el 1007, tiene significado local, solamente lo conoce el router conectada directamente a la nube de Frame Relay, los proporciona el ISP Interfaz de administración local (LMI) Local Management Interface: Es un estándar de señalización entre el router y el switch de Frame Relay, es donde pasan los keepalives, maneja multicasting Congestion Control: DE (elegible para descarte, Discard Eligible) cuando se manda un paquete al access rate, solamente pasara un paquete si no hay congestión en la red FECN (congestión-notificación son la Notificación explícita de congestión hacia adelante, Forward Explicit Congestion Notification) y la notificación explícita de congestión hacia atrás (BECN, Backward Explicit Congestion Notification) para los dos, cuando los switches de Frame Relay saben que hay congestion en la red
