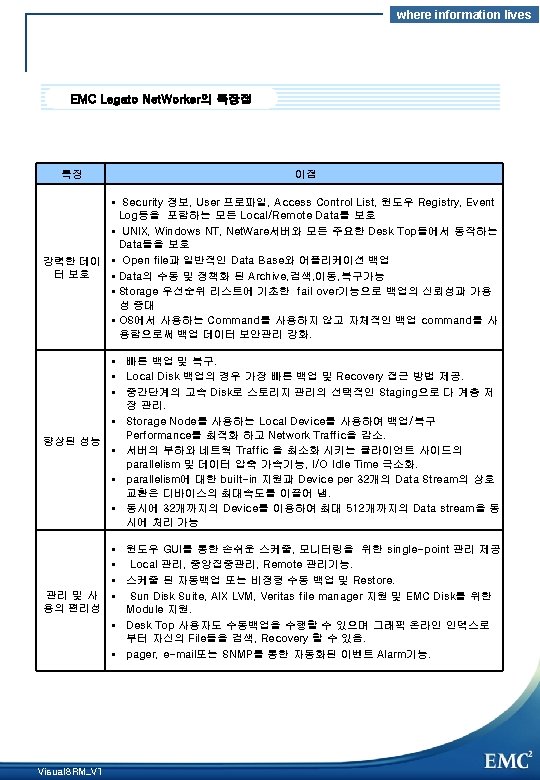

where information lives Net. Worker 주요기능 - 호환성 • 다양한 Platform 지원 (Windows, Unix, Open VMS, Linux에 제한되지 않은 Backup Server, Storage node, Client 구성) • 다양한 Backup driver, Library, Silo Module 지원 • 다양한 Storage Protocol 지원 (DAS, NAS, SAN) • NDMP의 DAR (Direct Access Restore) 지원으로 고속의 파일 단위 복구 • Open Tape format지원으로 Windows와 Unix 간의 Backup media 호환 • Backup Data는 Platform에 독립적이어야 함. Net. Worker 주요기능 – Library, Media • Backup Server와 Storage Node 사이의 동적 Driver 공유 • 1차 Backup 후 Backup된 Data를 2차 Storage로 자동 staging 및 복제 지원 • 서로 다른 Media 타입 간의 Staging 및 복제 기능 • Driver service mode 지원으로 Backup 중단 없이 Driver 교체 및 유지 보수 작업 수행 • 볼륨 단위 또는 Backup set 단위의 복제 및 Staging Net. Worker 성능 및 기능 부분 • Data 압축 백업 / 암호화 지원 • 512개까지의 백업 스트림 지원및 하나 디바이스당 최대32개까지의 멀티 플랙싱 백업 지원 • 손 쉽게 Device, Client, Storage Node 추가 • Windows register, system file을 포함하여 일반 사용자의 Profile과 Access Control list 백 업 및 복구 • Full Backup 없이도 Differential Backup과 이전 Full Backup Data를 자동으로 합성하여 새로운 Full Backup 본을 생성 시켜주는 통합 백업 지원 Visual. SRM_V 1

where information lives Net. Worker 성능 부분 • 거론의 여지가 없는 성능 제공 이미 “Net. Worker 7. 0” 에서부터 file-level의 백업의 성능에서 시간당 최대 10. 1 TB/hr의 성 능을 발휘 하였으며, 복구 시 소요되는 시간의 경우 시간당 최대 4. 5 TB/hr의 복구 성능을 발 휘하였다. 이와 더불어 Image-level의 백업 및 복구에 있어서도 백업 시 7. 2 TB/hr, 복구 시 7. 9 TB/hr의 지속적인 성능을 얻을 수 있다. 구체적으로 파일 Level로 1 TB의 용량을 백업하는데 7분9초, 복구 시 15분 29분이 소요 되었 습니다. File Level Backup : 10. 1 TBs/hour , Restore : 4. 5 TBs/hour Image-Level Backup : 7. 2 TBs/hour , Restore : 7. 9 TBs/hour Backup of 1 TB at file-level : 7. 09 Min. Restore of 1 TB at file-level : 15. 29 Min. Single 10 TB XFS file system (File Level Backup : 6. 26 TBs/hour , Restore : 4. 43 TBs/hour) Visual. SRM_V 1

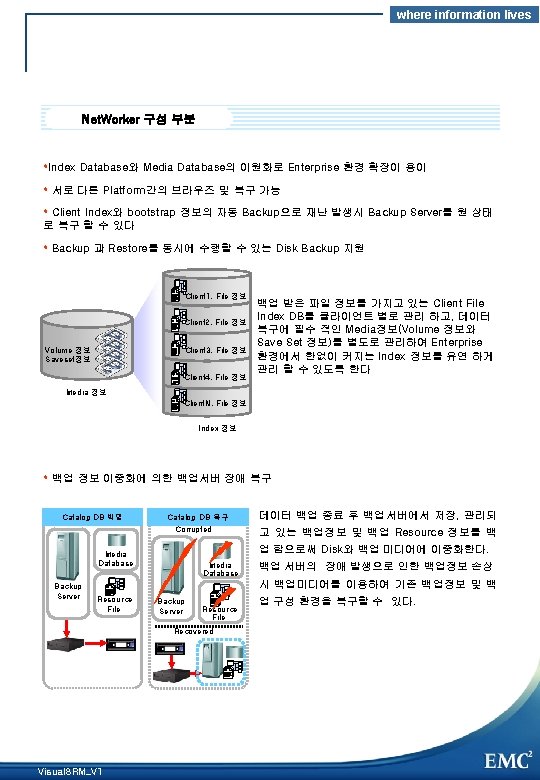

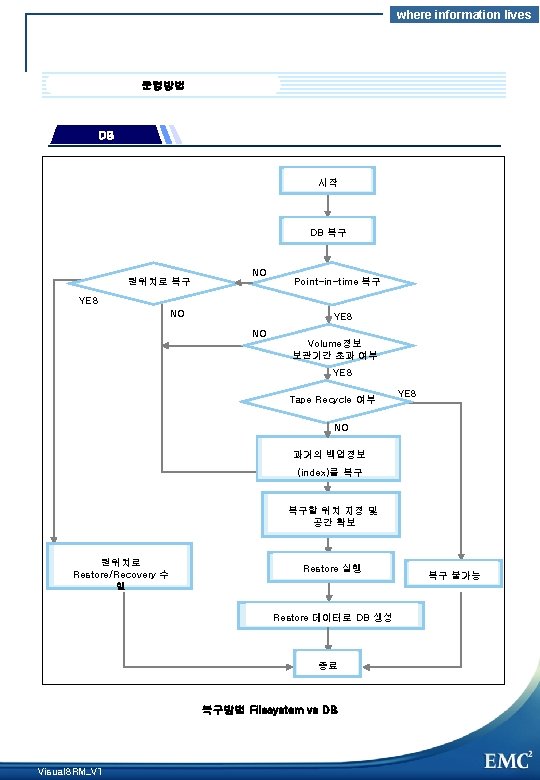

where information lives 운영방법 File System 시작 File system 복구 NO Volume정보 보관기간 초과 여부 YES Tape Recycle 여부 YES NO YES 전체 File system 복구 NO 과거의 백업정보 YES Index 정보 보관기간 초과 여부 (index)를 복구 NO 복구할 위치 지정 및 공간 확보 NO 원위치로 복구 YES Restore 실행 종료 복구방법 Filesystem vs DB Visual. SRM_V 1 복구 불가능

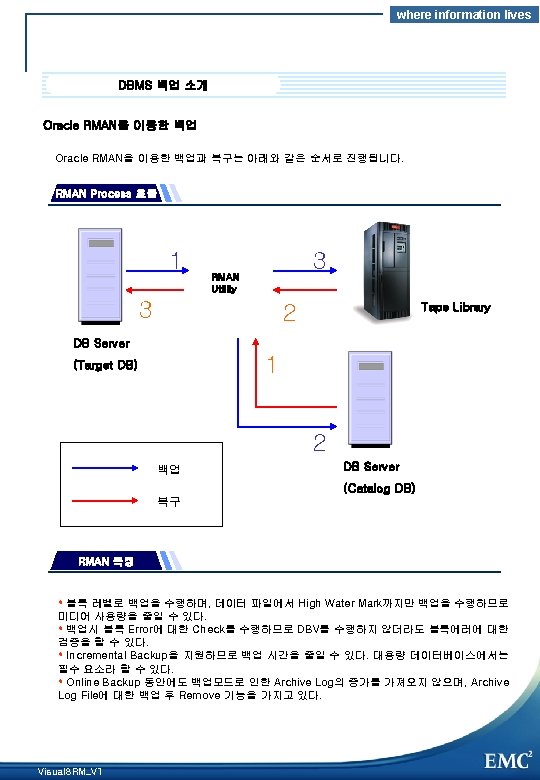

where information lives DBMS 백업 소개 Oracle DBMS와 Filesystem 백업 차이 Oracle RDBMS와 Filesystem의 백업 솔루션의 차이는 백업정보를 어디서 관리하느냐가 다릅니다. Filesystem은 Networker의 mmdb(media database)에서 백업정보를 관리하며, Oracle RDBMS의 Rman Backup은 Networker의 mmdb는 물론 Oracle의 Catalog DB에 서 백업정보를 같이 관리합니다. File System Media Database Backup Server File Server 백업정보 흐름 Backup Server의 /nsr/mm 디렉토리에 Filesystem의 백업정보를 기록합니다. Oracle RDBMS Media Database Backup Server Catalog DB DB Server Catalog Server Oracle RDBMS의 Backup정보는 Backup Server의 /nsr/mm 디렉토리에 Filesystem과 마 찬가지로 백업 데이터에 대한 정보를 기록함과 동시에 DB Server에 대한 DB정보와 백업 날짜, 시간, Level등의 정보를 Catalog DB에 기록합니다. Catalog DB는 DB Server와 같이 존재하거나, 다른 DB 서버에 생성할 수 있습니다. Visual. SRM_V 1

where information lives DBMS 백업 소개 백업 SAP R/3의 Oracle Backup은 아래와 같은 Flow를 거쳐 백업이 진행 됩니다. SAP R/3 백업 솔루션 Visual. SRM_V 1

where information lives DBMS 백업 소개 복구 SAP R/3의 Oracle Restore는 아래와 같은 Flow를 거쳐 백업이 진행 됩니다. SAP R/3 백업 솔루션 Visual. SRM_V 1

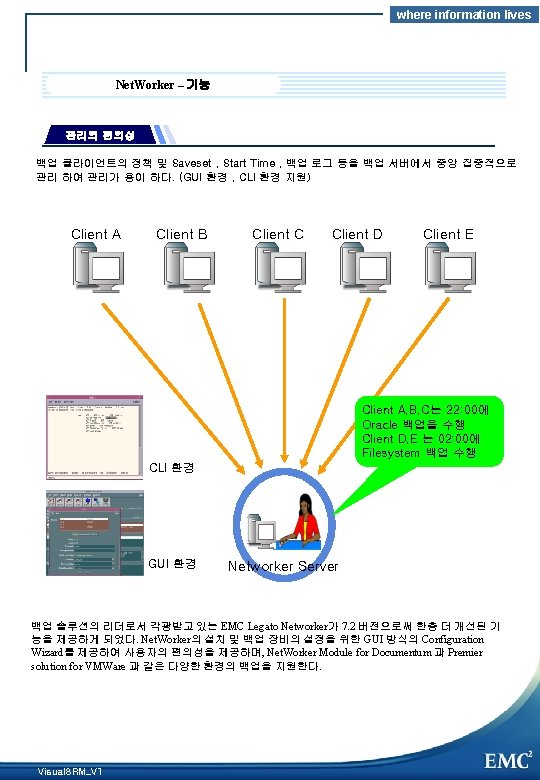

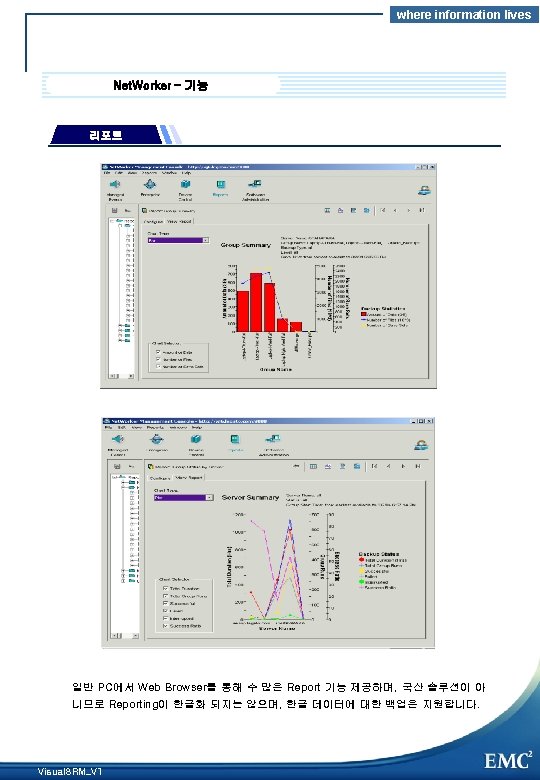

where information lives Net. Worker – 기능 (계속) Enterprise 확장성 Legato Networker 서버는 Server. Storage Node , Client 로 구성 된다. Server는 백업 시 생성된 메타 데이타를 저장한다. ( Index 정보 , Media 정보 , 등) Storage Node는 백업 장치를 제어하고 백업 데이터를 받아 들인다. 위의 3 -tier Architecture를 바탕으로 백업 서버는 백업 클라이언트 추가 시 Storage Node등을 추가 함으로써 수백 대의 이 기종 서버의 데이터를 받아 들일 수 있다. Client Storage Node Media DB CFI Client Visual. SRM_V 1 Server Client Storage Node

where information lives Net. Worker – 기능 (계속) Dynamic Drive Sharing San 상에 있는 라이브러리를 여러 백업 Node간에 공유하고 Drive들을 동적으로 할당 함으로써 백업 장비를 최대로 활용한다. 백업 서버SAN S/N SAN Switch Drive 1 Dynamic Drive Visual. SRM_V 1 Drive 1 Static Drive

where information lives Net. Worker – 기능 (계속) Schedule 백업 대상 서버들을 그룹으로 묶어서 동시에 백업을 수행하여 각자 스케줄에 맞게 백업을 수행 한다. 백업 job보다는 상위 개념 Filesystem Group 1 : File. System Client Orcle 시간 : 매일 18시 Pool A Filesystem Client Orcle Group 2 : Oracle_DB 시간 : 매일 22시 Pool B Client Visual. SRM_V 1 Filesystem

where information lives Net. Worker – 기능 (계속) Client 별 우선 순위 지정 Group내에 있는 각 Client의 우선 순위를 배정 하여 우선 순위가 높은 Client 먼저 백업을 수 행 할 수 있다. (Priority 가 낮을 수록 높은 우선 순위를 갖는다. ) Group Client : B Client : C Priority : 500 Priority : 520 Client : A Priority : 550 3 1 2 Backup Server Tape library Visual. SRM_V 1

where information lives Net. Worker – 기능 (계속) Save Set Consolidation Level 1 백업과 최근 Full 백업을 합병 시켜 새로운 Full 백업 Tape 생성 (Level 1 백업을 수행 함으로써 Full백업의 효과를 볼 수 있다. ) DISK Consolitedated backup DISK Full Backup Visual. SRM_V 1 Incr

where information lives Net. Worker – 기능 (계속) 백업서버 Fail. Over Cluster 환경에서 백업 서버에 장애 발생시 백업 서버의 기능을 Cluter 된 다른 서버로 이전 시 켜 무중단 백업이 가능 하다. Fail-over Legato Networker Fibre Channel Switch Visual. SRM_V 1

where information lives Net. Worker – 기능 (계속) Power. Snap 기능 Snap. Shot 이나 Mirror 볼륨 기술을 Legato Networker의 Power. Snap 모듈을 이용하여 온라인 상의 데이터베이스나 파일시스템 데이터를 서버에 부하를 주지 않고 백업 할수 있다. 백업 서버 백업 데이터의 흐름 Application 서버 Filesystem A 와 Shap. Shot을 Access 할수 있음 Proxy 서버는 Snap. Shot만 Access할 수 있음 File. System A Snap Shot Visual. SRM_V 1

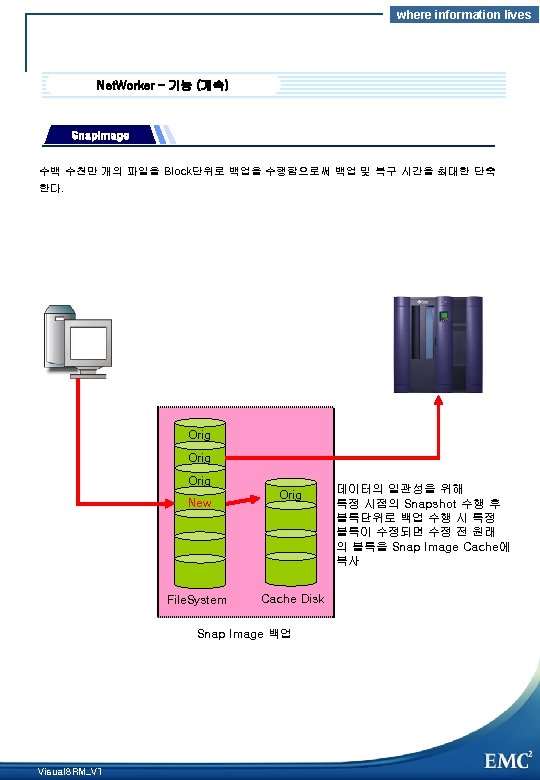

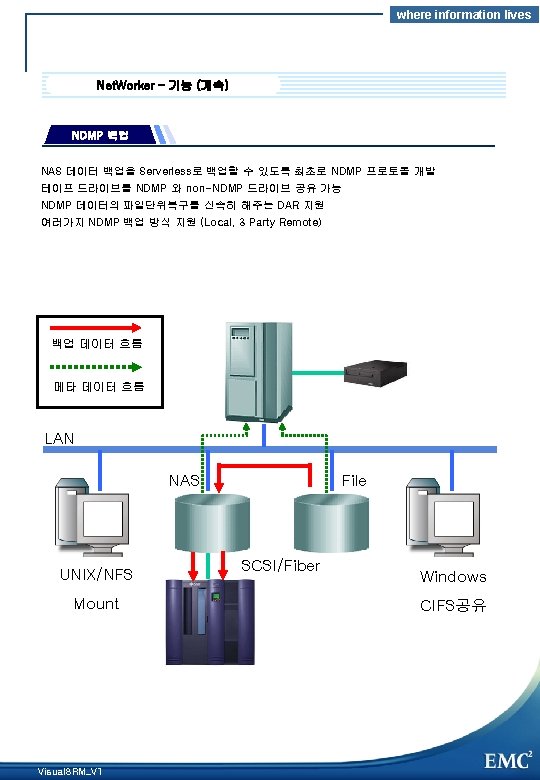

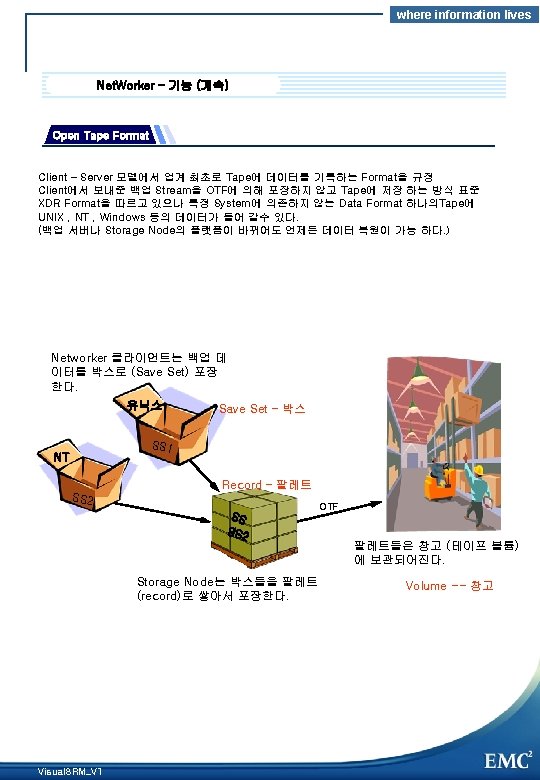

where information lives Net. Worker – 기능 (계속) Centera 백업 3 가지 형태의 백업 지원 • Level 0 - Full Backup • Level 1 - Differential Backups • Specific date range (Using BEGIN_DATE and END_DATE) Visual. SRM_V 1

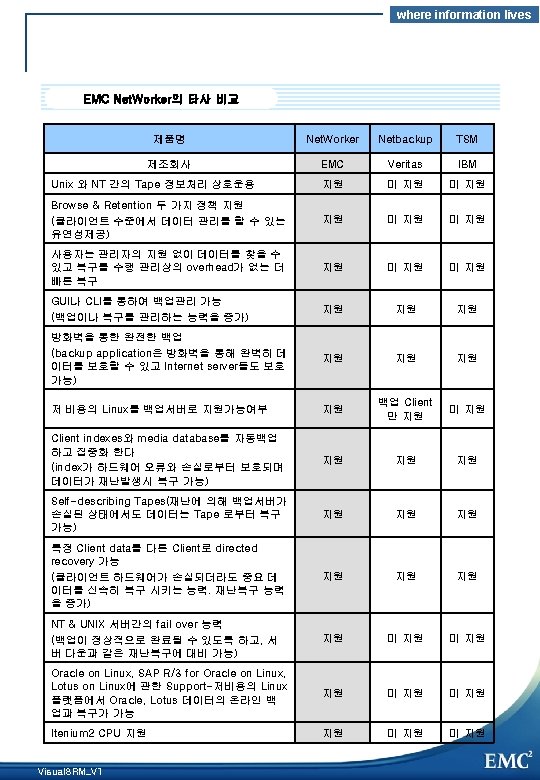

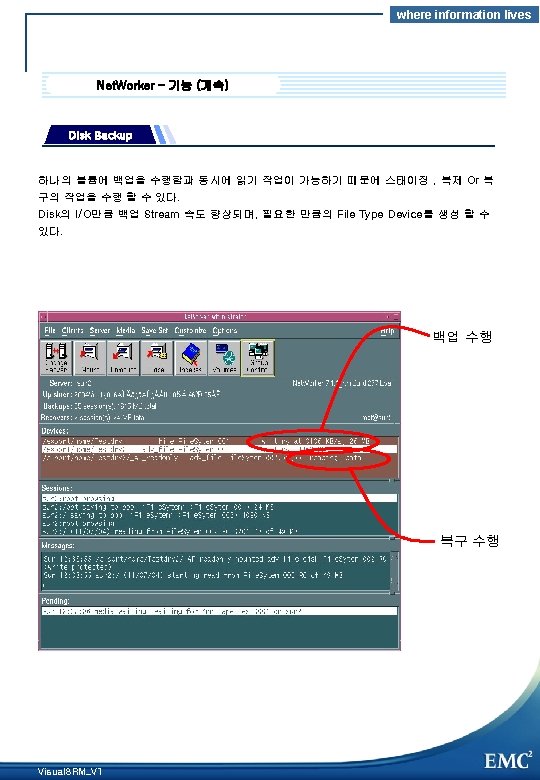

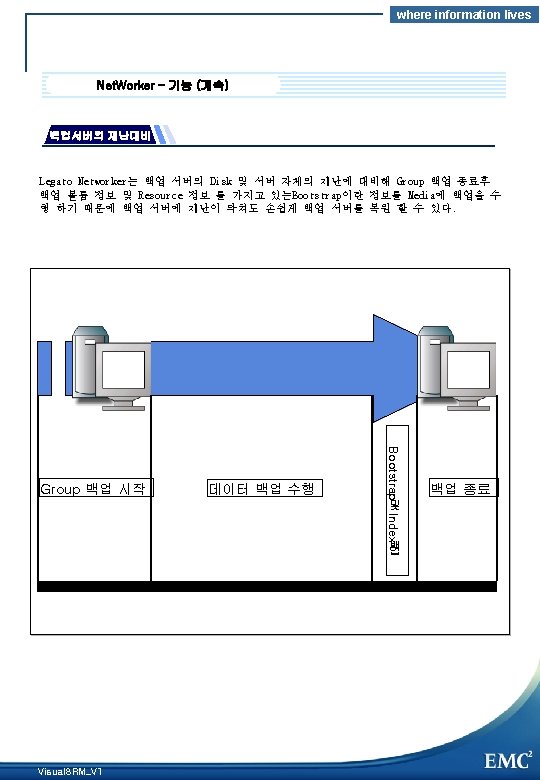

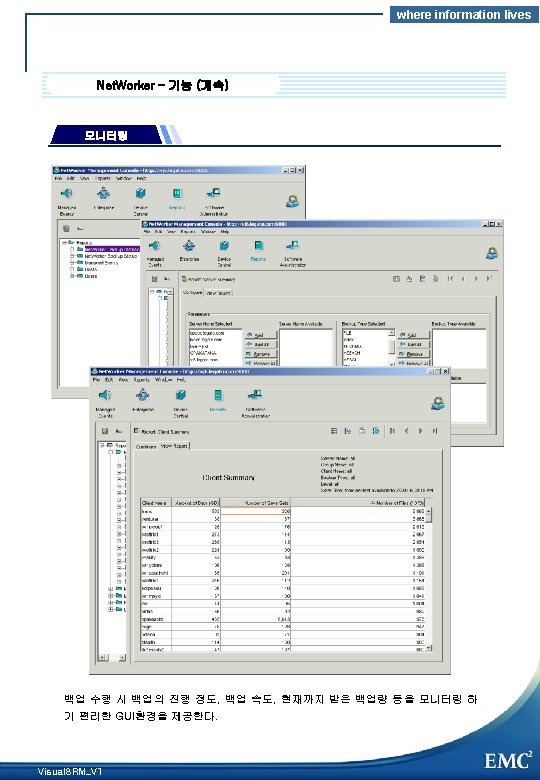

where information lives 소프트웨어 라이센스 상세 설명 항목 설명 Net. Worker Server Network Edition 백업서버를 컨트롤 하기 위한 기본 라이 센스 Net. Worker Cluster Client Connection 백업 대상서버가 Cluster되어 있는 경우 이 라이센스가 반드시 필요하며, 서비스 가 failover된 경우에도 백업을 성공적으 로 받을 수 있도록 지원함. N. E Dedicated Storage Node 백업 방식이 Network이 아닌 SAN을 통 한 Direct 백업을 지원하는 라이센스 Dynamic Drive Sharing Option SAN상에 드라이브를 공유하기 위하여 사용하는 라이센스 Autochanger Software Module 1~400 slots 백업 장비를 컨트롤 하기 위한 라이센스 로 Slot 크기별로 라이센스가 산정됨 Net. Worker Module for Oracle 서버의 Oracle DB를 Online 백업을 수 행하기 위한 라이센스 Net. Worker Module for SAP R/3, on Oracle, 서버의 SAP R/3 Oracle DB를 Online 백업을 수행하기 위한 라이센스 Net. Worker Module for Sybase, 서버의 Sybase DB를 Online 백업을 수 행하기 위한 라이센스 Net. Worker Module for Informix, 서버의 Informix DB를 Online 백업을 수 행하기 위한 라이센스 Net. Worker Module for Oracle, NT(Tier 3) Windows 서버의 Oracle DB를 Online 백업을 수행하기 위한 라이센스 Net. Worker Client. Pak for Windows 백업서버가 Unix이고 백업 대상 서버가 Windows 서버일 때 필요한 라이센스 Visual. SRM_V 1

where information lives 국내 레퍼런스 구분 금융 통신 관공서 Site 백업대상OS 푸르덴셜 증권 Unix, Windows 세종증권 Unix 국민은행 사용DB 주계약자 Oracle , Exchange, Informix 엘비텍 Unix, Windows Oracle, DB 2 CDDATA 신협 Unix, Windows Informix 다우기술 수협 Unix Oracle 쌍용정보통 신 LG화재 Unix, Windows Sybase, MSSQL, Exchange 한독 대한화재 Unix Sybase LGCNS 한국금융연수원 Unix Oracle 대우정보 솔로몬저축은행 UNIX Oracle 에이아이컴 한국신용카드결제 Unix Oracle 엘비텍 KTF Unix Oracle, DB 2 휴먼텔 하나로통신 Unix Oracle CDDATA LG텔레콤 Unix Oracle CDDATA KT Unix Oracle 현대정보기 술 모바일칸 Unix, Windows Oracle, MSSQL 모바일칸 국세청 Unix Oracle LGNCS 교육부 UNIX Oracle 삼성SDS 중앙인사위 Unix Oracle 삼성SDS 자산관리공사 UNIX Oracle 후지쯔 정보통신공사협회 Unix Oracle 포스데이터 한국산업안전공단 Unix, Windows Oracle, Sybase 주택공사 Unix, Windows Sybase, MSSQL 군과학화훈련단 UNIX Oracle 민주화 운동 추진 위원회 Unix, Windows Oracle , MSSQL 국민생활체육진흥협 의회 Unix Oracle Visual. SRM_V 1 쌍용정보통 신 비 고

where information lives 국내 레퍼런스 구분 Site 백업대상OS 사용DB 기타 광운대학교 Unix, Windows, Linux Oracle 제주대학교 Unix Oracle 아주대학교 Linux 서울 우유 Unix Oracle 후지쯔 포항산업과학 연구원 Unix, Windows Notes , Oracle, Sybase 동우컴텍 삼성네트웍스 Unix, Windows Oracle 다우기술 한국 항공 Unix, Windows MSSQL 엘비텍 Visual. SRM_V 1 주계약자 두림정보통신 비고

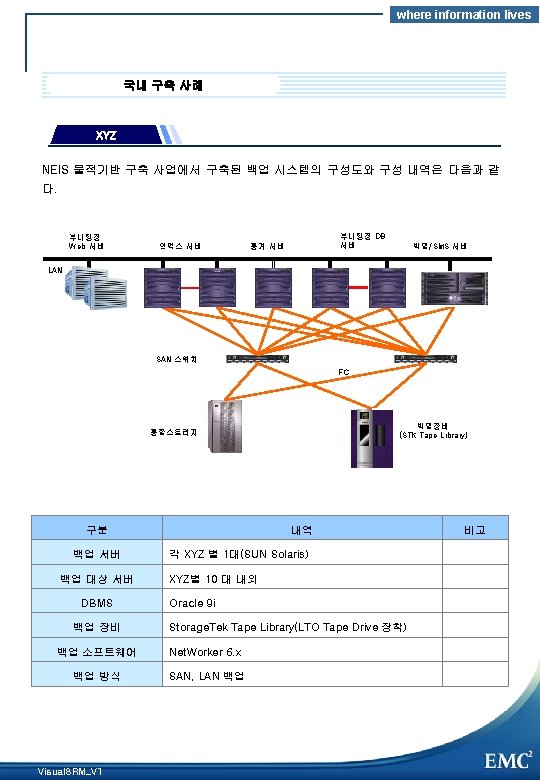

where information lives 국내 구축 사례 S 금융사의 구축된 백업 시스템의 구성도와 구성 내역은 다음과 같다. 계정계서버 H/A 대외계서버 네트워크 백업용 서버 통신서버 H/A 백업서버 H/A DRIVE 1 DRIVE 2 DRIVE 3 DRIVE 4 DRIVE 5 DRIVE 6 DRIVE 7 DRIVE 8 Brocade Silk. Worm Switch 2800 #1 16 Ports SAN S/W 1 SAN S/W 3 SAN S/W 2 IBM 3584 4 Ports 3 Ports Fibre Channel Hitachi Lightning 9900 구분 백업 서버 백업 대상 서버 DBMS 백업 장비 백업 소프트웨어 백업 방식 Visual. SRM_V 1 내역 1 대(IBM AIX) 약 20대(AIX, Solaris, Windows 등) Informix 7. 31 Disk Backup Library (DX 30) 1대 Tape Backup Library (IBM 3584) 1대 Net. Worker 6. x SAN 백업, LAN 백업 비고
