Western Superconducting Technologies Co Ltd Nb TiNb 3
Western Superconducting Technologies Co. , Ltd. 西部超导 国际一流水平的Nb. Ti和Nb 3 Sn超导材料生产线
Western Superconducting Technologies Co. , Ltd. ITER用低温超导线材—性能 西部超导 Nb. Ti/Nb 3 Sn 超导线材性能 Nb. Ti Internal Tin Nb 3 Sn Items ITER Nb. Ti specifications WST Nb. Ti strand ITER Nb 3 Sn specifications WST IT Nb 3 Sn strand Piece length (m) >1000 Max. =90, 000 >1000 Max. =10, 000 Diameter (mm) 0. 730± 0. 005 0. 727 -0. 732 0. 820 ± 0. 005 0. 819 -0. 823 Twist pitch (mm) 15± 2 13. 2 -16. 8 15± 2 15. 60 -16. 20 Ni/Cr thickness (µm) 2. 0+0/-1 1. 3 -1. 6 2. 0+0/-1 1. 34 -1. 96 Cu/non-Cu 2. 35± 0. 1 2. 28 -2. 34 1± 0. 1 0. 91 -1. 05 Filament diameter (µm ) ≤ 8 7. 8 -8. 0 / / RRR > 100(273/10 K) 110 -160 > 100(273/20 K) 108 -238 Ic (A) ≥ 339(4. 2 K, 5 T) 360 -390 > 190(4. 2 K, 12 T) 230 -270 Qh (m. J/cm 3) <45(4. 2 K, ± 1. 5 T) 35 -45 < 600(4. 2 K, ± 3 T) 370 -560 l 目前已完成全部Nb 3 Sn超导线材的制备、交付和Nb. Ti超导线材的生产; l 性能全部满足ITER项目要求并保持较高的稳定性。

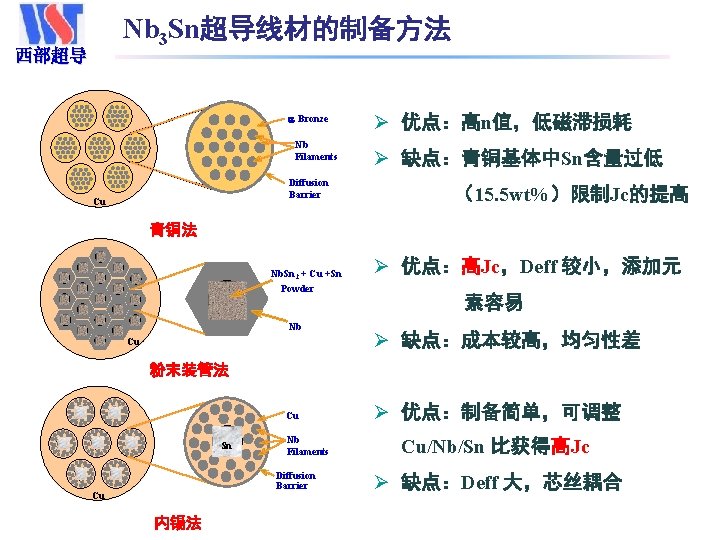

西部超导 Western 3 Sn线材的制备方法 Superconducting Technologies Co. , Ltd. 高场Nb 用于加速器磁体的高场Nb 3 Sn线材的制备方法主要有两种: 內锡法(Internal Tin) 54/61 108/127 132/169 粉末装管法(PIT) 198/217 OST 线材截面(RRP法,属于内锡法) 亚组元数量: 54~198 有效芯丝直径: 50~100 μm RRR>150 Jc~3000 A/mm 2@12 T, 4. 2 K 114 192 Bruker EAS 线材截面 芯丝数量: 114~288 有效芯丝直径: 40~65μm 铜比 1. 2~1. 35 RRR>150 Jc~2500 A/mm 2@12 T, 4. 2 K

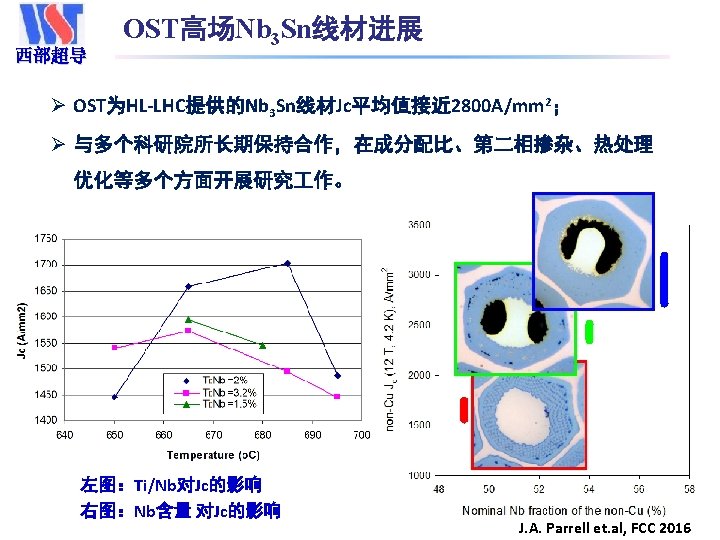

西部超导 Western Superconducting Technologies Co. , Ltd. OST高场Nb 3 Sn线材进展 Sn 含量�化 A. Godeke, Supercond. Sci. Technol. 19 (2006) R 68 -R 80 P. J. Lee et al. (ASC ‘ 14) Z-H Sung et al. (ICMC ’ 13) FSU/ASC C. Tarantini et al. , Su. ST 27 (2014) 065013 Ti ���化 Nb 3 Sn 晶粒尺寸控制 R. Flükiger, Cryogenics 48 (2008) 293 -307 P. J. Lee et al. (ASC 2014)
西部超导 Western. EAS高场Nb Superconducting Technologies Co. , Ltd. Bruker 3 Sn线材进展 Klaus Schlenga , Bruker 目前PIT法制备的Nb 3 Sn线材Jc(@12 T, 4. 2 K)可达 2500 A/mm 2以上 ,通过结构优化, 可有效的降低绞缆后RRR的损降。
西部超导 Western Superconducting Technologies Co. , Ltd. 其他国家高场Nb 3 Sn线材进展 日本 JASTEC SH Copper Products Furukawa 目前性能 650~685 A/mm 2 (16 T, 4. 2 K) 韩国 俄罗斯 Pre-research for hysteresis loss comparison Specification Final Target Pre-research Developing Schedule ~ End of 2017 ~ April 2016 Jc@12 T > 3500 A/mm 2 ~ 1000 A/mm 2 Jc@16 T > 1500 A/mm 2 - RRR ≥ 150 Ic@12 T 960. 1 380 Cu. Nb增强型Nb 3 Sn�材 l 日本(青铜法)、韩国(內锡法)、俄罗斯(青铜法)都是在各自ITER Nb 3 Sn 基础之上开展高Jc线材研究; l 都处于刚刚起步阶段,与OST、Bruker存在较大差距。

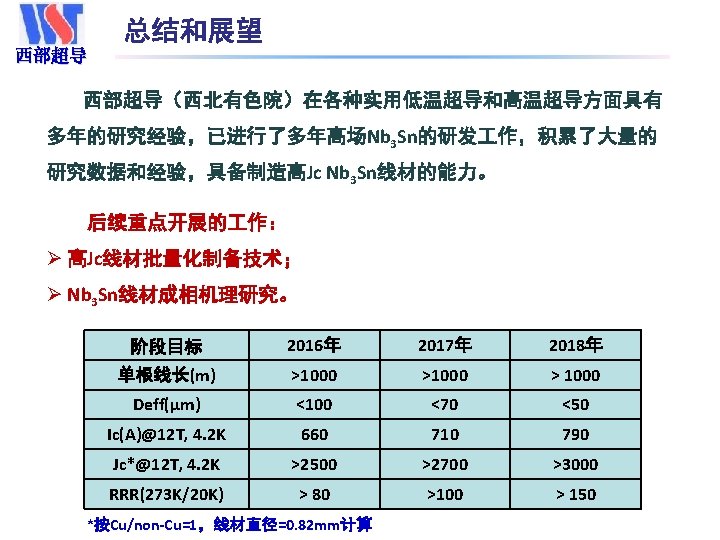

西部超导 Western Superconducting Technologies Co. , Ltd. 西部超导Nb 3 Sn线材研究历程 高Jc股线设计 2800 2400 加 性 ↓ 高Jc Nb 3 Sn长 线制备技术 Jc A/mm 2@12 T, 4. 2 K 2000 Jc 高 , S n% 1600 IT 54/61 1200 % Nb 加 , 提 增 IT 84/91 800 提高Jc,降低Deff和Qh ITER BR ITER IT 提高加 性,降低成本 400 0 长线加 技术 ~2009 2010 2011 2012 2013 2014 2015 2016
