WESEL JALAN REL By Leo Sentosa Pengertian Wesel

WESEL JALAN REL By : Leo Sentosa

Pengertian Wesel • Wesel adalah konstruksi rel kereta api yang bercabang (bersimpangan) tempat memindahkan jurusan jalan kereta api. • Wesel terdiri dari sepasang rel yang ujungnya diruncingkan sehingga dapat melancarkan perpindahan kereta api dari jalur yang satu ke jalur yang lain dengan menggeser bagian rel yang runcing.

Cara Kerja Wesel • Kereta api berjalan mengikuti rel, sehingga kalau relnya digeser maka kereta api juga mengikutinya. Untuk memindahkan rel, digunakan wesel yang digerakkan secara manual ataupun dengan menggunakan motor listrik. • Pada kereta api kecepatan tinggi dibutuhkan transisi yang lebih panjang sehingga dibutuhkan pisau yang lebih panjang dari pada lintasan untuk kereta api kecepatan rendah.

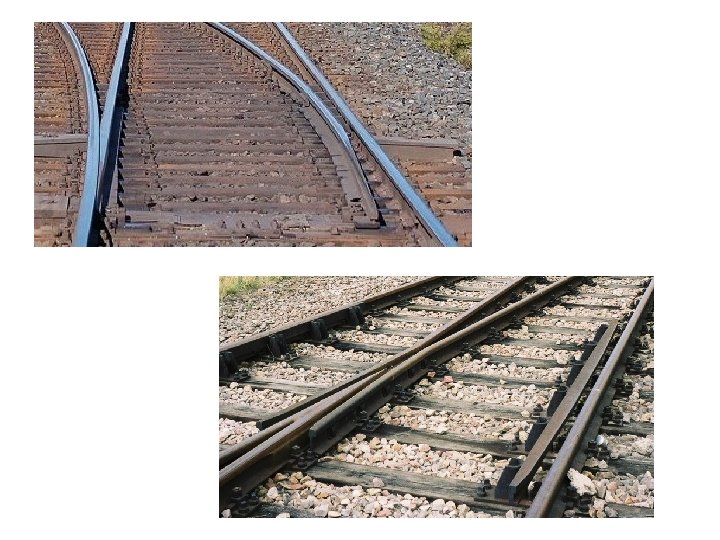

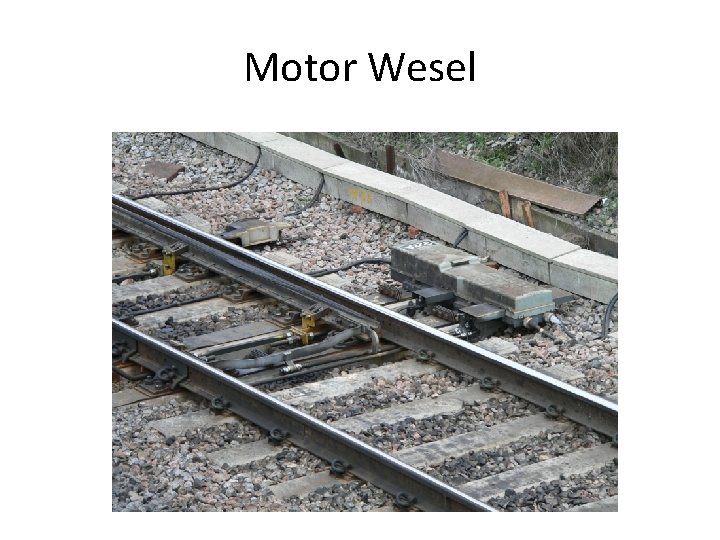

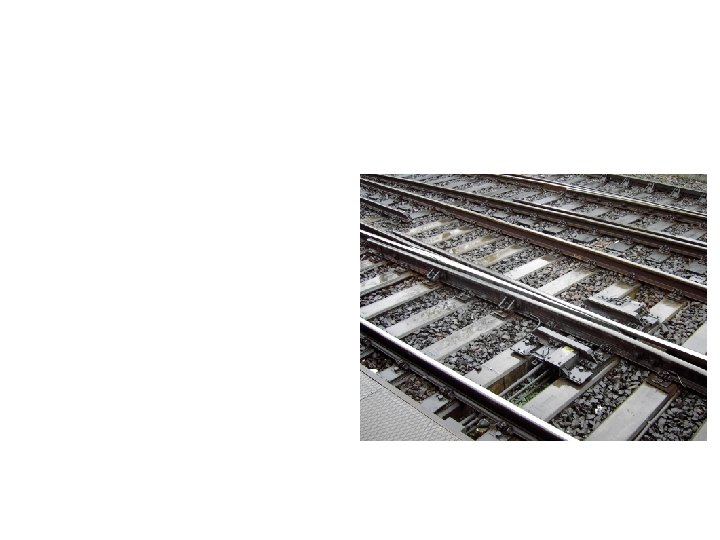

Motor Wesel

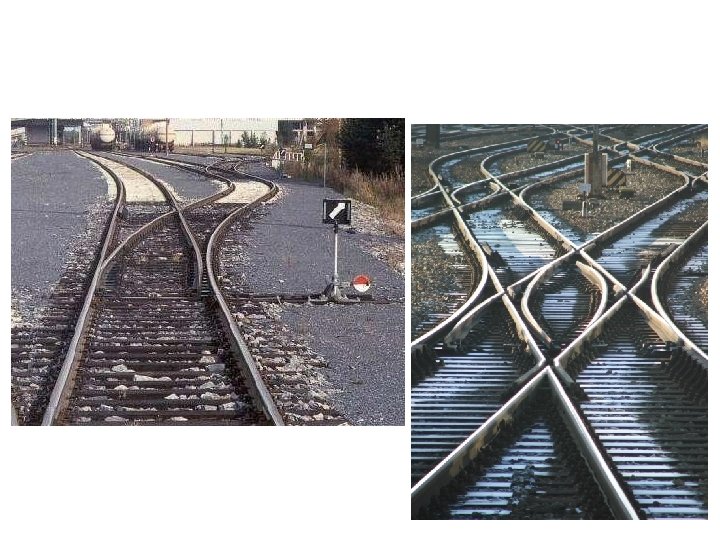

Jenis Wesel • • Wesel Biasa Wesel dalam Lengkung Wesel Tiga Jalan Wesel Inggris

Komponen Wesel • • • Lidah Jarum beserta Sayap Rel Lantak Rel Paksa Penggerak Wesel

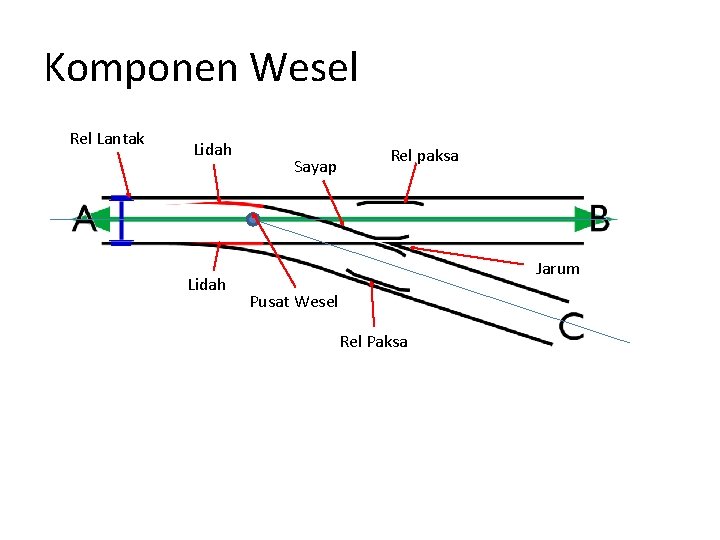

Komponen Wesel Rel Lantak Lidah Sayap Rel paksa Jarum Pusat Wesel Rel Paksa

Jarum Beserta Sayap SAYAP Jarum SAYAP

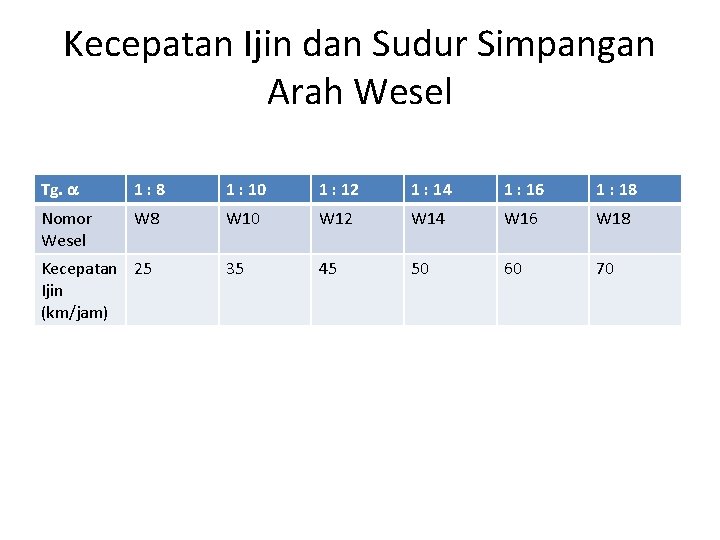

Kecepatan Ijin dan Sudur Simpangan Arah Wesel Tg. 1: 8 1 : 10 1 : 12 1 : 14 1 : 16 1 : 18 Nomor Wesel W 8 W 10 W 12 W 14 W 16 W 18 35 45 50 60 70 Kecepatan 25 Ijin (km/jam)

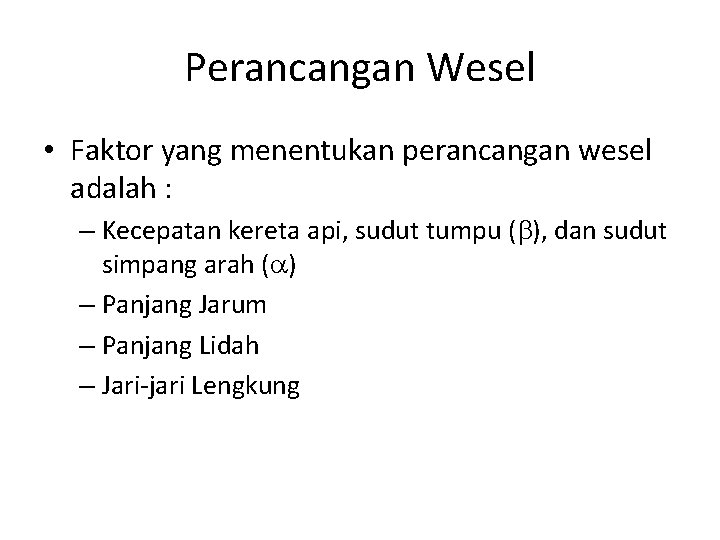

Perancangan Wesel • Faktor yang menentukan perancangan wesel adalah : – Kecepatan kereta api, sudut tumpu ( ), dan sudut simpang arah ( ) – Panjang Jarum – Panjang Lidah – Jari-jari Lengkung

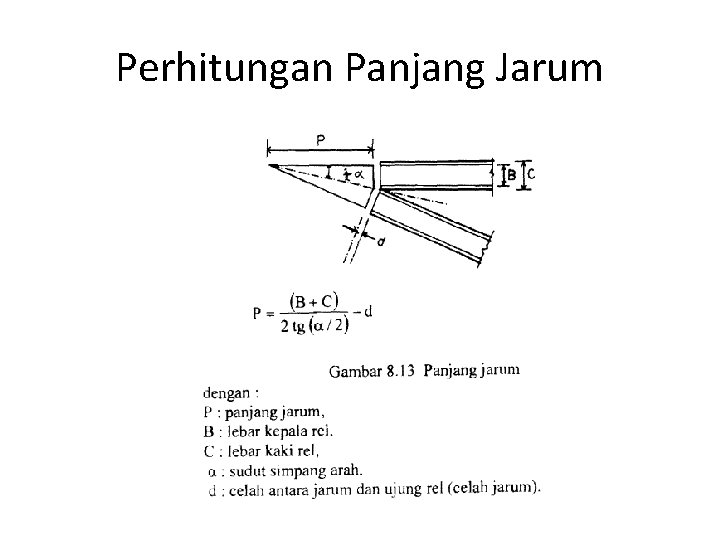

Perhitungan Panjang Jarum

Perhitungan Panjang lidah berputar

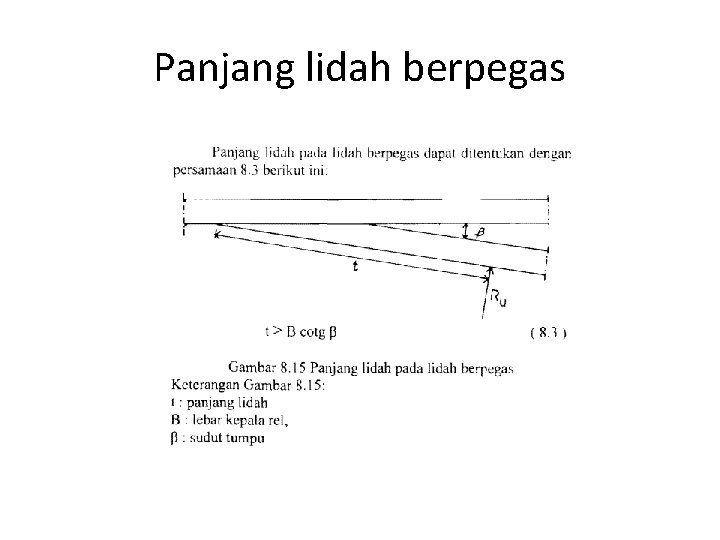

Panjang lidah berpegas

Jari-jari lengkung luar
