Wertstrom Engineering Notation Arbeitsprozesse Produktion Montage Konstruktion Entwicklung

Wertstrom Engineering Notation Arbeitsprozesse: Produktion Montage Konstruktion Entwicklung Planung Dienstleister Lager (bewirtschaftet) Kunde Lieferant Prozessbeschreibung - Leistungsmerkmale - Prozesszeiten - Funktionen , Aufgaben Prozessbeschreibung 2 3 4 5 Zusatzinformation Prozessbeschreibung 2 3 4 1 Prozessbeschreibung 2 3 1 Prozessbeschreibung 2 Mitarbeiter (4 Personen) 4 Transport: 4 Transportwagen/Intralogistik 4. Spediteur LT=1/At LZ=3 At 4 - Transport/Extralogistik Mo/Do Systeme und Daten: WSE_41: 1 ERP Plan Nachtlauf Vorschau: 4 KW Absatz Infos Dienstleistung (DV-System) Plan (zentral; z. B. Termin- und Kapazitätsplanung) Bewegungsdaten [EN 4]

Wertstrom Engineering Notation [EN 4] Material- & Infofluss: 1 Leitteil Teil, Material Werkzeug Bedarfsarbeitsgang Informationsfluss Informationsverteiler Transportrouten 1 Lagertopologie: Lagerart: Sortenrein/Chaotisch Lagerzugriff: Manuell/Automatisch Kasse (Supermarkt)/Einkaufswagen AKL Lager/Puffer/ruhender Materialfluss: Neutraler-Puffer ohne Spezifikation Name Art Neutraler-Puffer Name Puffer (Inhalt: 6 Artikel) Name 6 FIFO-Puffer (max 3 h Reichweite) FIFO 3 h Handlager (400 Artikel); C-Teile Puffer 400 Handlager Puffer mit Regelung: 10 4 Meldebestandsgesteuert (Reichweite 10 At; 4 Artikel) Melde KANBAN-Puffer 4 Artikel mit Kartenzahlen 2 4 10 4 KANBAN 2 2/d 2 -Behälter-Puffer (4 Artikel) n-Behälter 4 40 Milkrun-Haltestelle (2 Touren/Tag; 40 Artikel) Milkrun > > > 5 JIS Just-in-Sequence-Puffer (5 Abrufe) 3 JIT Just-in-Time-Puffer (3 Abrufe) - Zusatzinformation: Legende Info-/Materialfluss … … … 4 40 Zeitangaben 2 4 10 Ampel Bezeichnung Wertstrom/Prozess Schweizer Ersteller WSE Produktion Firma/Logo WSE_41: 2 22. November 2013 Datum - Bemerkung Artikelanzahl [Version EN 4. 0] KW Kalenderwochen ‘ “ Minuten/Sekunden te Prozesszeit/Einheit Müller Experte IST - Status Abkürzungen: d h Tag/Stunde - -- -- tr Rüstzeit/Auftrag

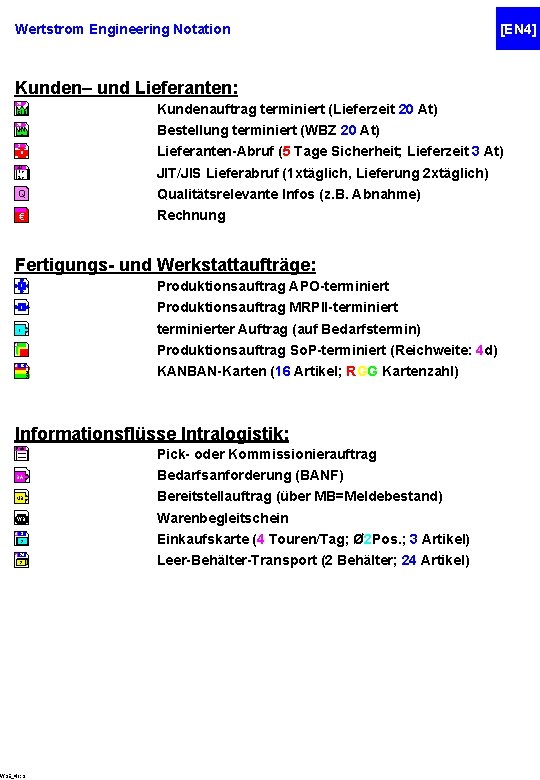

Wertstrom Engineering Notation [EN 4] Kunden– und Lieferanten: 20 Ct. O Kundenauftrag terminiert (Lieferzeit 20 At) Bestellung terminiert (WBZ 20 At) 20 … Lieferanten-Abruf (5 Tage Sicherheit; Lieferzeit 3 At) 3 5 1 x 2 x JIT/JIS Lieferabruf (1 xtäglich, Lieferung 2 xtäglich) Q Qualitätsrelevante Infos (z. B. Abnahme) JIS Rechnung … € Fertigungs- und Werkstattaufträge: I Produktionsauftrag APO-terminiert I Produktionsauftrag MRPII-terminierter Auftrag (auf Bedarfstermin) I 4 - 4 16 8 3 2 Produktionsauftrag So. P-terminiert (Reichweite: 4 d) KANBAN-Karten (16 Artikel; RGG Kartenzahl) Informationsflüsse Intralogistik: Pick- oder Kommissionierauftrag BA Bedarfsanforderung (BANF) MB Bereitstellauftrag (über MB=Meldebestand) WB Warenbegleitschein 4 3 2 4 24 2 WSE_41: 3 Einkaufskarte (4 Touren/Tag; Ø 2 Pos. ; 3 Artikel) Leer-Behälter-Transport (2 Behälter; 24 Artikel)

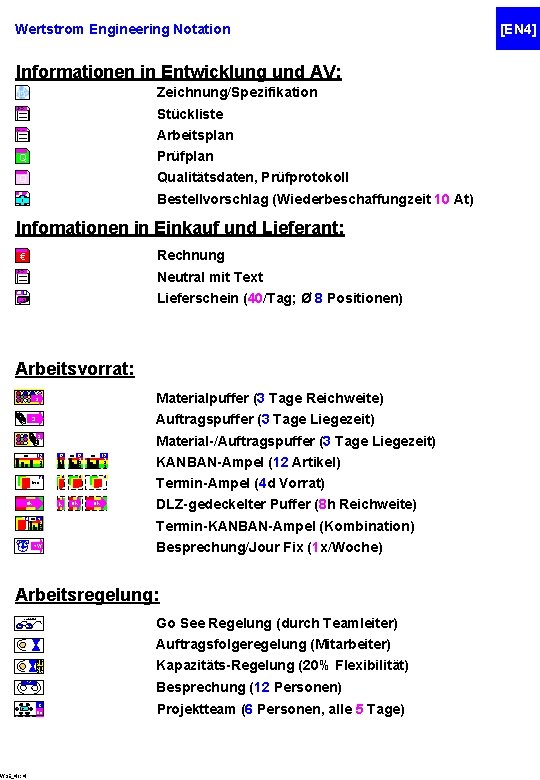

Wertstrom Engineering Notation Informationen in Entwicklung und AV: Zeichnung/Spezifikation Stüli Stückliste Aplan Arbeitsplan … Prüfplan … Qualitätsdaten, Prüfprotokoll 10 Bestellvorschlag (Wiederbeschaffungzeit 10 At) Q Q I Infomationen in Einkauf und Lieferant: Rechnung … € Stüli Neutral mit Text 40 8 Lieferschein (40/Tag; Ø 8 Positionen) LS Arbeitsvorrat: Materialpuffer (3 Tage Reichweite) 3 Auftragspuffer (3 Tage Liegezeit) 3 Material-/Auftragspuffer (3 Tage Liegezeit) 3 *KB 12 2 3 3 12 4 4 *KB 12 2 3 3 *KB 4 4 Info 8 h 4 h *KB 12 2 3 3 KW 8 h 12 2 3 3 8 h KANBAN-Ampel (12 Artikel) Termin-Ampel (4 d Vorrat) DLZ-gedeckelter Puffer (8 h Reichweite) Termin-KANBAN-Ampel (Kombination) Besprechung/Jour Fix (1 x/Woche) Arbeitsregelung: Go See Regelung (durch Teamleiter) Teamleiter Go See Auftragsfolgeregelung (Mitarbeiter) 20 20 PT WSE_41: 4 Kapazitäts-Regelung (20% Flexibilität) Besprechung (12 Personen) 12 6 5 d Projektteam (6 Personen, alle 5 Tage) [EN 4]
