Weiterentwicklungen seit 2014 Weiterentwicklungen RMS Relay RMS SMTPPOP
- Slides: 23
Weiterentwicklungen seit 2014
Weiterentwicklungen • RMS Relay (RMS) – SMTP/POP Server – Post Office – Co-located Hybrid RMS • RMS Express (Client) – – Formulare (Text / HTML) Telnet P 2 P Radio-only Telnet und Telnet Post Office Bildbearbeitung (rudimentär) Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 3
Vorheriges Win. Link 2000 System CMS RMS (HF-Gateway) Client Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 4

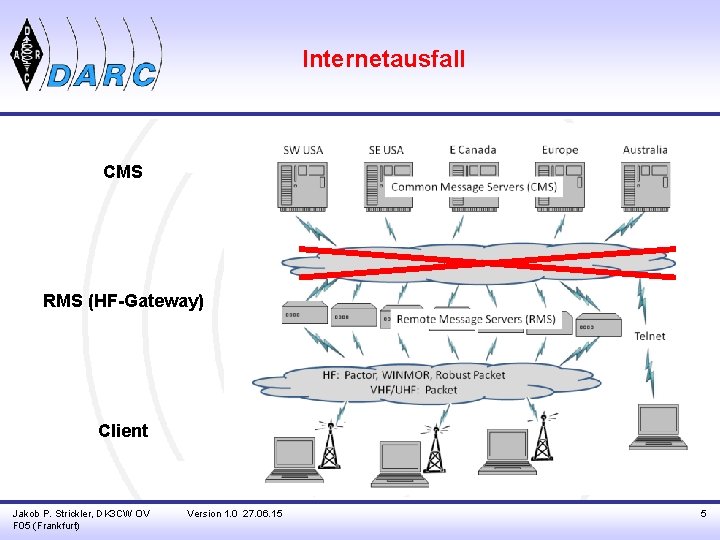

Internetausfall CMS RMS (HF-Gateway) Client Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 5
ROWN (ohne Internet) RMS RMS Client HF: PACTOR, WINMOR, RPR, Packet HAMNET: Telnet, SMTP/POP P 2 P Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 6
SMTP/POP-Server • Integration von RMS Relay in TCP/IP-Infrastruktur (LAN, HAMNET) • Nutzung herkömmlicher E-Mail Programme (Outlook, Thunderbird, Airmail, …) • Automatisierung durch standardisierte Protokolle (POP/SMTP) Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 7
Post office – Stand-alone Netzwerk • Post office für lokale Netzwerke ohne CMS-Anbindung • Funktion als RMS und “CMS“ Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 8
Co-located Hybrid RMS • Verbindung von Radio-only RMS über TCP/IP (LAN / HAMNET) • Mehrere RMS an einem Standort (LAN) • Dynamische Integration ins HAMNET: • Vorteil: Nutzung des hohen Datendurchsatzes des HAMNET • Rückfall auf HF PACTOR falls HAMNET nicht verfügbar Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 9

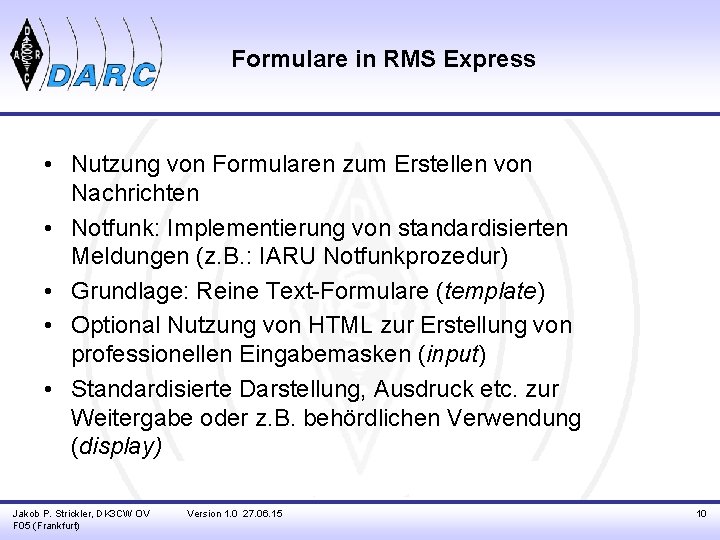

Formulare in RMS Express • Nutzung von Formularen zum Erstellen von Nachrichten • Notfunk: Implementierung von standardisierten Meldungen (z. B. : IARU Notfunkprozedur) • Grundlage: Reine Text-Formulare (template) • Optional Nutzung von HTML zur Erstellung von professionellen Eingabemasken (input) • Standardisierte Darstellung, Ausdruck etc. zur Weitergabe oder z. B. behördlichen Verwendung (display) Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 10
Formulare in RMS Express Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 11
Formulare in RMS Express Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 12

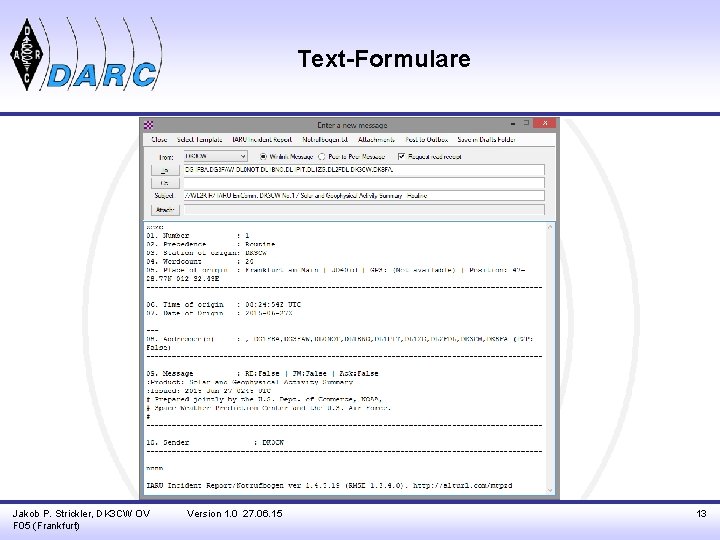

Text-Formulare Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 13
HTML-Formulare in RMS Express Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 14
HTML-Formular XML <? xml version="1. 0"? > <RMS_Express_Form> <form_parameters> <xml_file_version>1. 0</xml_file_version> <rms_express_version>1. 3. 4. 0</rms_express_version> <submission_datetime>20150627085049</submission_datetime> <senders_callsign>DK 3 CW</senders_callsign> <display_form>Notrufbogen. Display. html</display_form> </form_parameters> <variables> <msgnr>1</msgnr> <priority>Routine</priority> <ursprungsstation>DK 3 CW</ursprungsstation> <qth>Frankfurt am Main</qth> <locator>JO 40 id</locator> <position>47 -28. 77 N 012 -32. 43 E</position> <time>08: 24: 54 Z</time> … … </variables> </RMS_Express_Form> Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 15
HTML oder Text? • HTML Vorteile: – – Übersichtliche Eingabemaske, Hilfe und Wordcount etc. nur der Inhalt des Formulars wird als XML übertragen standardisierte Druckausgabe Überprüfung von Eingaben auf Syntaxfehler mit Javascript • HTML Nachteil: – Empfänger benötigt RMS Express und definierte HTML Darstellung (Alternative: XML-Interpreter) – Meldung mit z. B. 33 Wörtern: Nachricht mit HTML-Formular (1147 bytes) um ca. 33% größer als das vollständige Textformular (840 bytes) Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 16
ROWN (ohne Internet) RMS RMS Client HF: PACTOR, WINMOR, RPR, Packet HAMNET: Telnet, SMTP/POP P 2 P Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 17

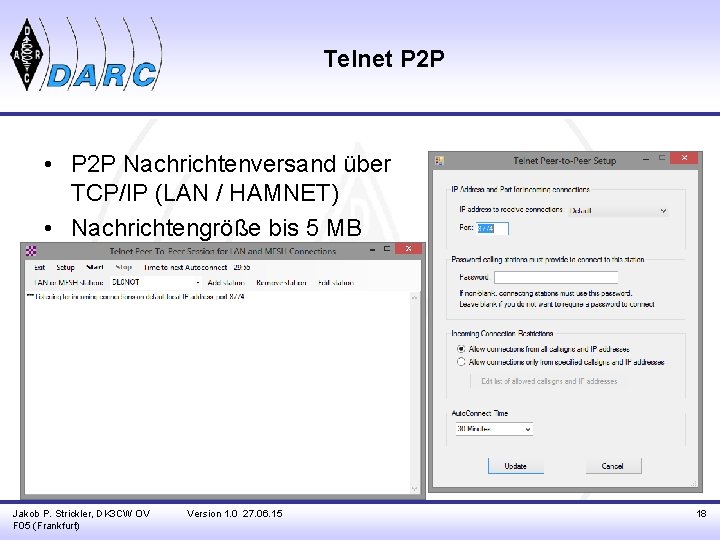

Telnet P 2 P • P 2 P Nachrichtenversand über TCP/IP (LAN / HAMNET) • Nachrichtengröße bis 5 MB Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 18
Post office • Verbindung zu Stand-alone RMS (Post office) via Telnet (HAMNET) Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 19
Radio-only Telnet Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 20
Radio-only und P 2 P PACTOR Andere (Hybrid)ROWN-RMS ODER HF PACTOR ODER CMS Internet KEIN INTERNET ↓ Empfänger Internet KEIN INTERNET ↓ RMS (Radio-only) VHF/UHF Packet Notfunk Station C HAMNET HF HF Notfunk Station A Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) HF MPS (Hybrid)ROWN-RMS Notfunk Station B Version 1. 0 27. 06. 15 HAMNET 21
Bildbearbeitung in RMS Express • Rudimentäre Funktionen: Crop, Resize, Rotate Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 22
Vielen Dank für die Aufmerksamkeit Noch Fragen? Notrufbogen: http: //alturl. com/mtpzd DK 3 CW@winlink. org Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 23
