Web. Quest Sachstruktur Präzision Belastung Heizung Technik Eigenschaft Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Sachstruktur Präzision Belastung Heizung Technik Eigenschaft Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Widerstandsmaterialien 08 March 2021

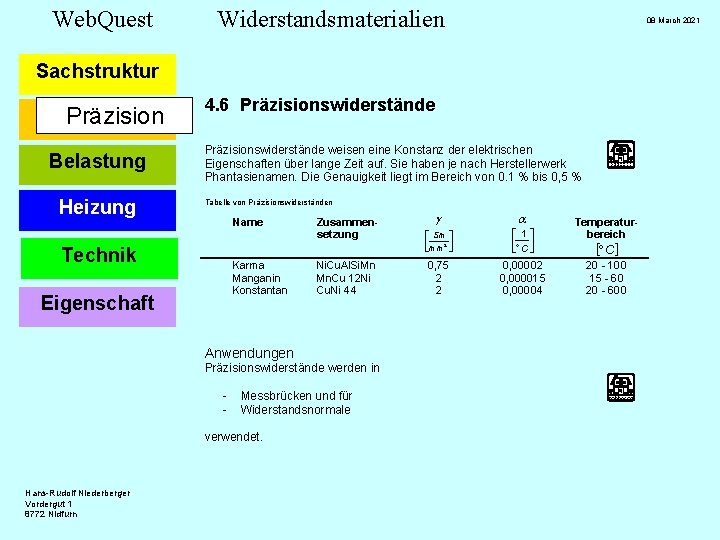

Web. Quest Widerstandsmaterialien 08 March 2021 Sachstruktur Präzision Belastung Heizung 4. 6 Präzisionswiderstände weisen

Web. Quest Widerstandsmaterialien 08 March 2021 Sachstruktur Präzision Belastung Heizung 4. 6 Präzisionswiderstände weisen eine Konstanz der elektrischen Eigenschaften über lange Zeit auf. Sie haben je nach Herstellerwerk Phantasienamen. Die Genauigkeit liegt im Bereich von 0. 1 % bis 0, 5 % Tabelle von Präzisionswiderständen Name Technik Karma Manganin Konstantan Eigenschaft Zusammensetzung Ni. Cu. Al. Si. Mn Mn. Cu 12 Ni Cu. Ni 44 Anwendungen Präzisionswiderstände werden in - Messbrücken und für Widerstandsnormale verwendet. Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn g a é Sm ù ê ú ë mm 2 û é 1 ù êë ° C úû 0, 75 2 2 0, 000015 0, 00004 Temperaturbereich [° C] 20 - 100 15 - 60 20 - 600

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 7 Belastungswiderstände Präzision Belastung Heizung Belastungswiderstände

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 7 Belastungswiderstände Präzision Belastung Heizung Belastungswiderstände sind: Anlasswiderstände Regulierwiderstände Diese Widerstände sind für nicht zu hohe Ansprüche gebaut und werden aus den nachfolgenden Materialien hergestellt. Anlasswiderstände werden u. a. eingesetzt für Drehstrommotoren mit Käfigläufer (Ständeranlasswiderstände) , für Drehstrommotoren mit Schleifringläufer (Läuferanlasswiderstände) oder als Anlasswiderstände für Gleichstrommotoren. Technik Eigenschaft Datebblatt Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn 1

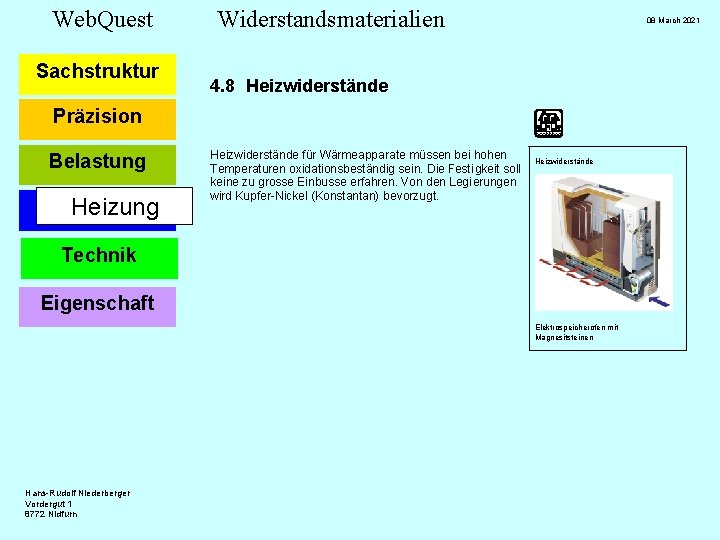

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 8 Heizwiderstände Präzision Belastung Heizung Heizwiderstände

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 8 Heizwiderstände Präzision Belastung Heizung Heizwiderstände für Wärmeapparate müssen bei hohen Temperaturen oxidationsbeständig sein. Die Festigkeit soll keine zu grosse Einbusse erfahren. Von den Legierungen wird Kupfer-Nickel (Konstantan) bevorzugt. Heizwiderstände Technik Eigenschaft Elektrospeicherofen mit Magnesitsteinen Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 10 Technische Widerstände Präzision Belastung Heizung

Web. Quest Sachstruktur Widerstandsmaterialien 08 March 2021 4. 10 Technische Widerstände Präzision Belastung Heizung Technik Diese finden zahlreiche Anwendung in elektrischen Schaltungen, als Vorschaltwiderstände Spannungsteiler Strombegrenzungen Laborwiderstände [3] Für Schule-Einrichtungen entwickelt. Ob als Fest-, Schiebe- oder Stellwiderstand – alle Laborwiderstände sind komplett mit Bodenplatte und Gummifüßen, berührungssicheren RUHSTRATKlemmen und Erdungsklemme, sowie einer Schutzabdeckung ausgestattet. Eigenschaft Datenblatt 6 Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Sachstruktur Präzision Belastung Heizung Technik Eigenschaft Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Sachstruktur Präzision Belastung Heizung Technik Eigenschaft Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Widerstandsmaterialien Man unterscheidet bei den technischen Widerständen wischen: 08 March 2021

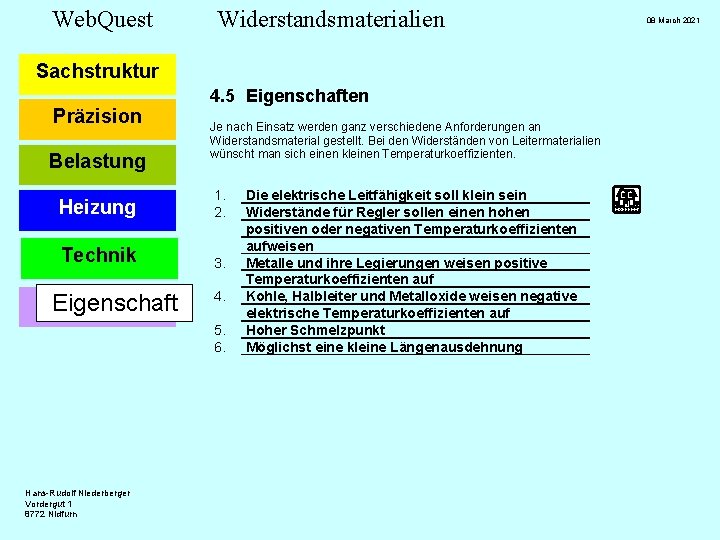

Web. Quest Widerstandsmaterialien Sachstruktur Präzision Belastung 4. 5 Eigenschaften Je nach Einsatz werden ganz

Web. Quest Widerstandsmaterialien Sachstruktur Präzision Belastung 4. 5 Eigenschaften Je nach Einsatz werden ganz verschiedene Anforderungen an Widerstandsmaterial gestellt. Bei den Widerständen von Leitermaterialien wünscht man sich einen kleinen Temperaturkoeffizienten. Heizung 1. 2. Technik 3. Eigenschaft 4. 5. 6. Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Die elektrische Leitfähigkeit soll klein sein Widerstände für Regler sollen einen hohen positiven oder negativen Temperaturkoeffizienten aufweisen Metalle und ihre Legierungen weisen positive Temperaturkoeffizienten auf Kohle, Halbleiter und Metalloxide weisen negative elektrische Temperaturkoeffizienten auf Hoher Schmelzpunkt Möglichst eine kleine Längenausdehnung 08 March 2021
