Web Quest Ausgabe 18 November 2007 Einfhrung Aufgabe

Web. Quest Ausgabe 18. November 2007 Einführung Aufgabe Material Prozess Präsentation Evaluation Gewinnen Sie einen Überblick. Lesen Sie die Aufgabenstellung nochmals durch. Unter Material müssen Sie den Bereich das „Drehmoment – der Elektromotor“ wählen und sich mit Mausklick die einzelnen Schritte vorführen lassen. Wichtig Der magnetische Kreis ist nicht direkt Bestandteil des „Modell-Lehrplans“. Die Kenntnisse des magnetischen Kreises und das Verhalten dieses Kreises ist dienlich für das Verstehen • der Motoren und • der Transformatoren - Rotor + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Einführung Aufgabe Material Prozess Präsentation Evaluation Ausgabe 18. November 2007 Lernziel Selbständige Bearbeitung eines Themas mit Hilfe der vorliegenden „Präsentation“ und dem Fachbuch. Vergleich elektrischer und magnetischer Kreis. Prozess Die einzelnen Punkte werden im Unterricht besprochen und die Aufgaben sind selbständig zu bearbeiten. Nicht behandelte Unterlagen sind selbständig oder in der Lerngruppe zu Hause zu bearbeiten. 8. 3. 1 Durchflutung 8. 3. 2 Magnetische Feldstärke 8. 3. 4 Magnetischer Fluss 8. 3. 5 Magnetische Flussdichte (Induktion) 8. 3. 6 Magnetische Leitfähigkeit (Permeabilität) 8. 3. 7 Magnetischer Widerstand 8. 4. 2 Hystereseschleife Präsentation Eine gemeinsame Zusammenfassung bildet den Abschluss dieser Sequenz. Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Evaluation Die Erfolgskontrolle besteht aus der Bearbeitung der Beispiele im Unterrichtsstoff. Weitere Berechnungen sind als Hausaufgabe nicht vorgesehen. An der Schlussprüfung sind nur die magnetischen Zusammenhänge (siehe Induktion) gefragt – keine Berechnungen.

Web. Quest Einführung Aufgabe Material Prozess Präsentation Evaluation Schulphysik Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn 08 Magnetismus 04 Elektrotechnik 12 Magnetismus 08. 03 Der Magnetische Kreis Die treibende Kraft des Magnetismus ist die magnetische Durchflutung. Die magnetische Feldstärke ist die magnetische Durchflutung dividiert durch die wirksame Feldlinienlänge. Der magnetische Fluss stellt sich nach dem im Kreis befindlichen magnetischen Widerstand ein. Die magnetische Flussdichte bzw. Induktion ist die verlangte Ausgangsgrösse im magnetischen Kreis. Diese Grösse ist abhängig vom verlangten Drehmoment auf dem Rotor. Die grössten Verluste entstehen im Luftspalt. Dort entsteht der grössten magnetische Widerstand. Im Eisen soll der Widerstand möglichst klein sein. Ausgabe 11. März 2007 Linkliste 1 Magnetische Durchflutung 2 Magnetische Feldstärke 3 Magnetische Fluss 4 Magnetische Flussdichte 5 Permeabilität 6 Magnetischer Widerstand 7 8 Magnetisierungskurve von Luft 9 Magnetisierungskurve von Metallen 10 Hysteresekurve - Rotor +

Web. Quest Einführung Ausgabe 18. November 2007 08. 03. 01 Die magnetische Durchflutung Aufgabe Durchflutung Material Prozess Präsentation - Windungszahl N Rotor Evaluation Der Spulenwiderstand berechnet sich aus dem notwendigen Strom für die geforderte Induktion: Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn + S Übungen Seite 4

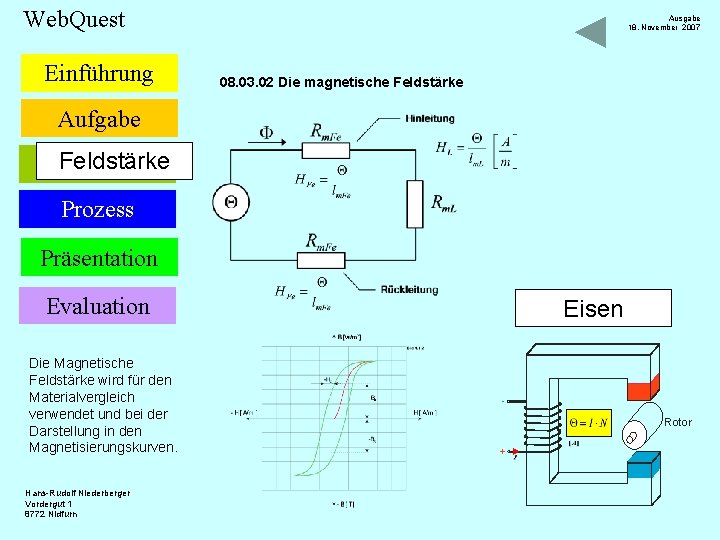

Web. Quest Einführung Ausgabe 18. November 2007 08. 03. 02 Die magnetische Feldstärke Aufgabe Feldstärke Material Prozess Präsentation Evaluation Die Magnetische Feldstärke wird für den Materialvergleich verwendet und bei der Darstellung in den Magnetisierungskurven. Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Eisen - Rotor +

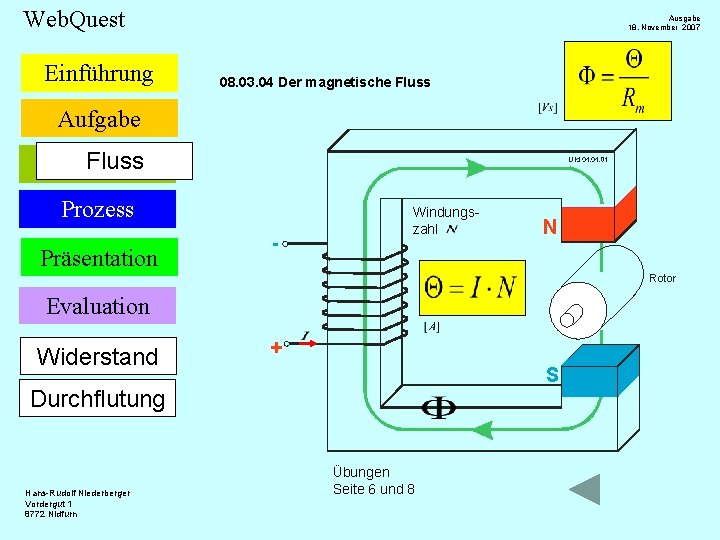

Web. Quest Einführung Ausgabe 18. November 2007 08. 03. 04 Der magnetische Fluss Aufgabe Fluss Material Prozess Präsentation - Windungszahl N Rotor Evaluation Widerstand + S Durchflutung Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Übungen Seite 6 und 8

Web. Quest Einführung Ausgabe 18. November 2007 08. 03. 05 Die magnetische Flussdichte oder Induktion Aufgabe Induktion Material Prozess N Ro to r Präsentation - Windungszahl Evaluation + S Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Ausgabe 18. November 2007 Einführung Aufgabe Statorstrom Magnetfluss Induktion Durchflutung Rotorkraft Leistung Drehmoment Material Prozess N Ro to r Präsentation - Windungszahl Evaluation + S Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Einführung Aufgabe Ausgabe 18. November 2007 08. 03. 06 Die magnetische Leitfähigkeit (Permeabilität) Die relative Permeabilitätszahl von Luft ist rv e Permeabilität Material M Vo agn n eti Lu si ft eru ng s ku Prozess Präsentation Evaluation Sättigung - Eisen Rotor + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Magnetisierungskurve von Eisen

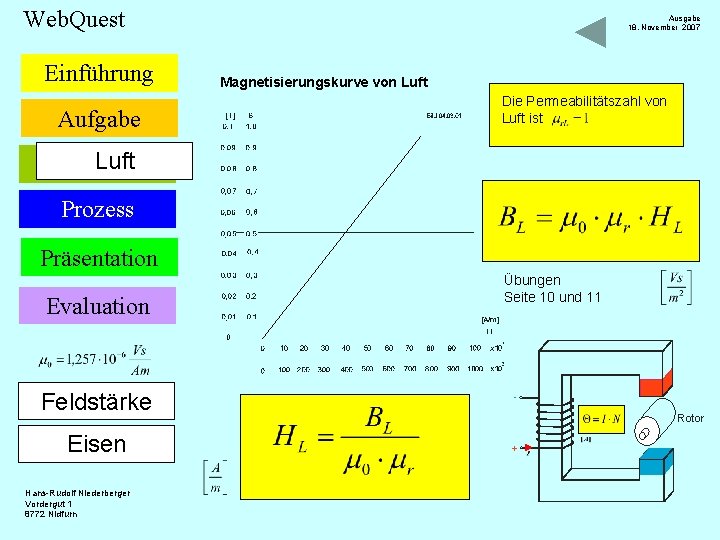

Web. Quest Einführung Aufgabe Ausgabe 18. November 2007 Magnetisierungskurve von Luft Die Permeabilitätszahl von Luft ist Luft Material Prozess Präsentation Evaluation Übungen Seite 10 und 11 Feldstärke - Eisen + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Rotor

Web. Quest Einführung Ausgabe 18. November 2007 Magnetisierungskurven Die Permeabilitätszahl muss für jeden Arbeitspunkt berechnet werden Aufgabe Eisen Material Prozess Präsentation Übung Seite 15 Evaluation Permeabilität Hysteresis Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn - Rotor Feldstärke +

Web. Quest Einführung Aufgabe Ausgabe 18. November 2007 08. 03. 06 Die magnetische Leitfähigkeit (Permeabilität) Sättigung Material Prozess Präsentation Evaluation - Eisen Rotor + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Einführung Ausgabe 18. November 2007 08. 03. 07 Der magnetische Widerstand Aufgabe Widerstand Material Prozess Präsentation Evaluation - Rotor + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Einführung Ausgabe 18. November 2007 08. 04. 02 Die Hysteresisschleife Aufgabe Hysteresis Material Prozess Präsentation Evaluation Eisen - Rotor + Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn

Web. Quest Ausgabe 18. November 2007 Einführung Aufgabe Material Unter Material finden Sie alle wichtigen Links zur Bearbeitung der Hausaufgaben. Material Prozess Präsentation Evaluation Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn 1. Kurze Besprechung des Themas 2. Fragen und Berechnungen aus dem Katalog als Hausaufgabe bearbeiten 3. Besprechen der Ergebnisse am Folgetag

Web. Quest Ausgabe 18. November 2007 Einführung Aufgabe Material Prozess Präsentation Evaluation Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn Arbeitsblätter Fragekatalog mit Antworten werden in der Schule verglichen. Für den Vergleich stehen an acht Schultagen je 10 Minuten zur Verfügung.

Web. Quest Ausgabe 18. November 2007 Einführung Aufgabe Material Prozess Präsentation Evaluation Erfolgskontrolle Die Erfolgskontrolle besteht aus der Bearbeitung der Fragen und Beispiele im Fragekatalog. Weitere Berechnungen sind als Hausaufgabe nicht vorgesehen. An der Schlussprüfung sind nur die magnetischen Zusammenhänge, wie • Induktionsprinzip Generator • Induktionsprinzip Transformator • und die Selbstinduktion gefragt und es werden keine Berechnungen verlangt. Hans-Rudolf Niederberger Vordergut 1 8772 Nidfurn
