WDROŻENIE KOMPLEKSOWEGO MONITORINGU SERWEROWNI STUDIUM PRZYPADKU Opracował: Krzysztof Kęsicki Nordea BP SA, 2013

Wstęp • Stanowisko: Specjalista ds. Utrzymania Infrastruktury Centrów Przetwarzania (2 lata) • Utrzymanie infrastruktury technicznej PDC, DRC oraz placówek banku na terenie Polski • Koordynowanie zmian infrastrukturalnych w placówkach (zasilanie gwarantowane, klimatyzacja, okablowanie) • Wsparcie projektów w zakresie infrastruktury technicznej IT • Rozbudowa istniejącego systemu monitoringu - wdrożenie Kompleksowego Monitoringu Serwerowni 2 • Kompleksowy Monitoring Serwerowni

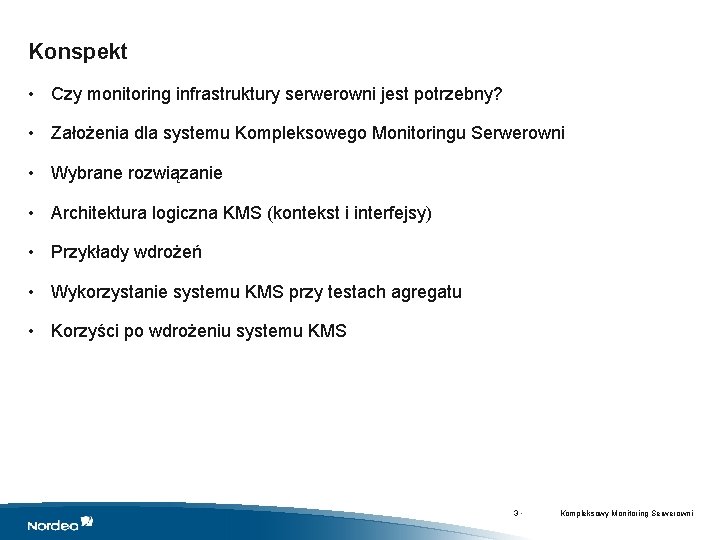

Konspekt • Czy monitoring infrastruktury serwerowni jest potrzebny? • Założenia dla systemu Kompleksowego Monitoringu Serwerowni • Wybrane rozwiązanie • Architektura logiczna KMS (kontekst i interfejsy) • Przykłady wdrożeń • Wykorzystanie systemu KMS przy testach agregatu • Korzyści po wdrożeniu systemu KMS 3 • Kompleksowy Monitoring Serwerowni

Czy monitoring infrastruktury serwerowni jest potrzebny? • Monitorowanie i zarządzanie infrastrukturą krytyczną serwerowni jest podstawą utrzymania ciągłości dostarczania usług IT • Monitorowanie pracy urządzeń infrastruktury krytycznej umożliwia ciągłe polepszanie wydajności i niezawodności jej działania • Czas reakcji na awarie infrastruktury jest zależny od poziomu szczegółowości systemu monitorującego • Możliwość zdalnego nadzoru prac = obniżenie kosztów utrzymaniowych • Brak monitoringu infrastruktury oznacza brak kontroli nad działaniem zasobów IT 4 • Kompleksowy Monitoring Serwerowni

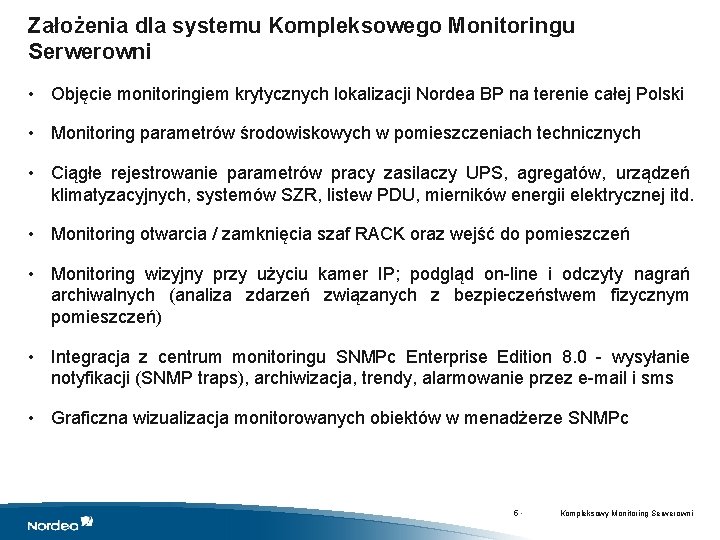

Założenia dla systemu Kompleksowego Monitoringu Serwerowni • Objęcie monitoringiem krytycznych lokalizacji Nordea BP na terenie całej Polski • Monitoring parametrów środowiskowych w pomieszczeniach technicznych • Ciągłe rejestrowanie parametrów pracy zasilaczy UPS, agregatów, urządzeń klimatyzacyjnych, systemów SZR, listew PDU, mierników energii elektrycznej itd. • Monitoring otwarcia / zamknięcia szaf RACK oraz wejść do pomieszczeń • Monitoring wizyjny przy użyciu kamer IP; podgląd on-line i odczyty nagrań archiwalnych (analiza zdarzeń związanych z bezpieczeństwem fizycznym pomieszczeń) • Integracja z centrum monitoringu SNMPc Enterprise Edition 8. 0 - wysyłanie notyfikacji (SNMP traps), archiwizacja, trendy, alarmowanie przez e-mail i sms • Graficzna wizualizacja monitorowanych obiektów w menadżerze SNMPc 5 • Kompleksowy Monitoring Serwerowni

Wybrane rozwiązanie Kontroler obiektowy ITSupervisor (EP&M) • Kontroler główny w wersji RACK lub naściennej • Monitorowanie warunków klimatycznych (czujniki temperatury i wilgotności) • Monitorowanie wejść dwustanowych (kontaktrony, czujniki zalania, czujniki dymu, kontrola zasilania itd. ) • Wyjścia przekaźnikowe • Intuicyjny i niezawodny interfejs webowy (zdalna konfiguracja i zarządzanie) • Powiadamianie i alarmowanie za pomocą e–mail, SMS, SNMP trap • Kilku odbiorców powiadomień • System nadrzędny SCSWin (platforma do integracji wielu kontrolerów obiektowych) Elementy pomiarowe 6 • Kompleksowy Monitoring Serwerowni

Wybrane rozwiązanie - c. d. ITSupervisor (EP&M) Interfejs WWW Centrum nadzoru SCSWin 7 • Kompleksowy Monitoring Serwerowni

Architektura logiczna KMS (kontekst i interfejsy) 8 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc 9 • Kompleksowy Monitoring Serwerowni

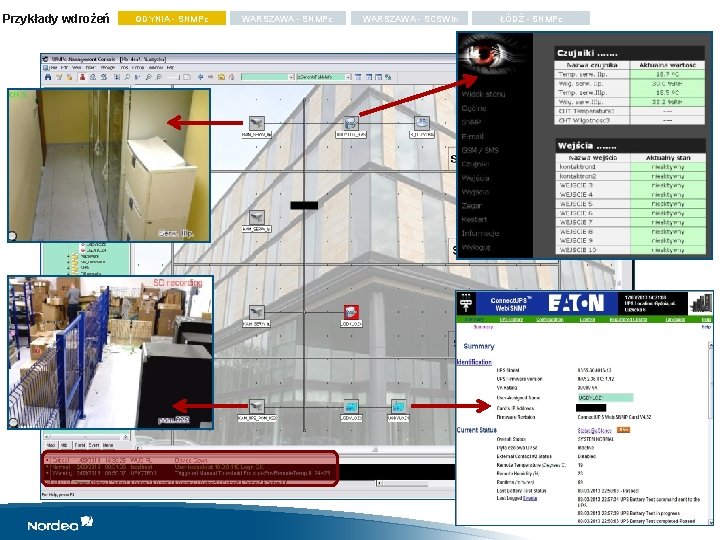

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc 10 •

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc Sprzęt • 1 x serwer DELL PER 320 Intel Xeon • 4 x kontroler ITS • 24 x PDU zarządzane • 1 x rejestrator CCTV + 8 x kamera IP • 4 x karta SNMP (3 x HVAC + UPS) • 1 x karta RS 485 – monitoring agregatu • 5 x cyfrowy analizator parametrów sieci • 6 x układ kontroli zasilania UKZ • 5 x konwerter RS 485 -TCP/IP dla analizatorów • 6 x czujniki temperatury • 40 x czujnik kontaktronowy (szafy+drzwi wej) • 5 x czujnik zalania 11 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc 12 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc KMS dla NHW w SNMPc 13 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA - SCSWin ŁÓDŹ - SNMPc Okno główne Analiza logów Podgląd zdarzeń na urządzeniu 14 • Kompleksowy Monitoring Serwerowni

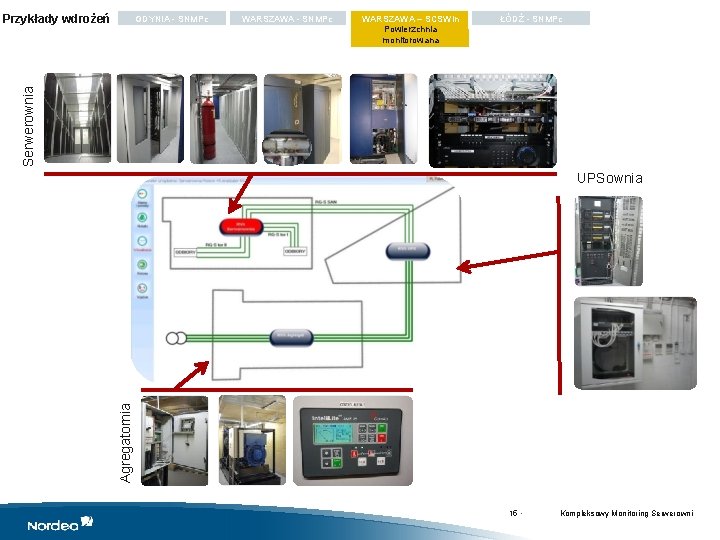

Przykłady wdrożeń WARSZAWA - SNMPc WARSZAWA – SCSWin Powierzchnia monitorowana ŁÓDŹ - SNMPc Serwerownia GDYNIA - SNMPc Agregatornia UPSownia 15 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA – SCSWin Serwerownia ŁÓDŹ - SNMPc 16 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA – SCSWin Agregatornia ŁÓDŹ - SNMPc 17 • Kompleksowy Monitoring Serwerowni

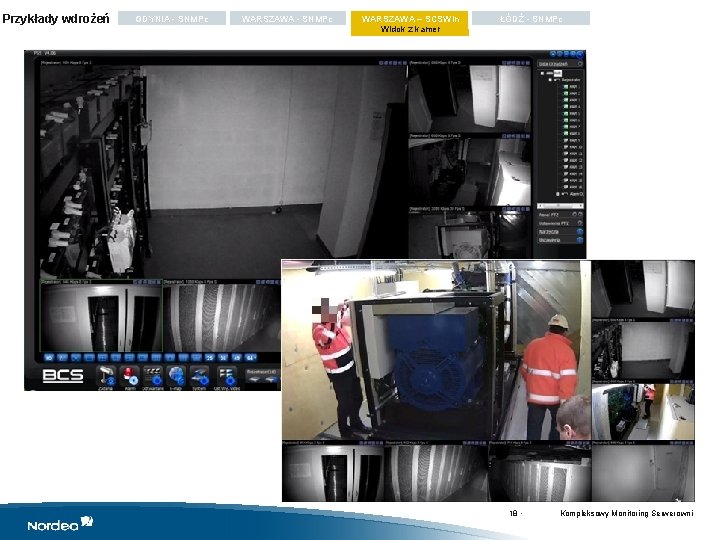

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA – SCSWin Widok z kamer ŁÓDŹ - SNMPc 18 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA – SCSWin ŁÓDŹ - SNMPc 19 • Kompleksowy Monitoring Serwerowni

Przykłady wdrożeń GDYNIA - SNMPc WARSZAWA – SCSWin ŁÓDŹ - SNMPc 20 • Kompleksowy Monitoring Serwerowni

Wykorzystanie systemu KMS przy testach agregatu 21 • Kompleksowy Monitoring Serwerowni

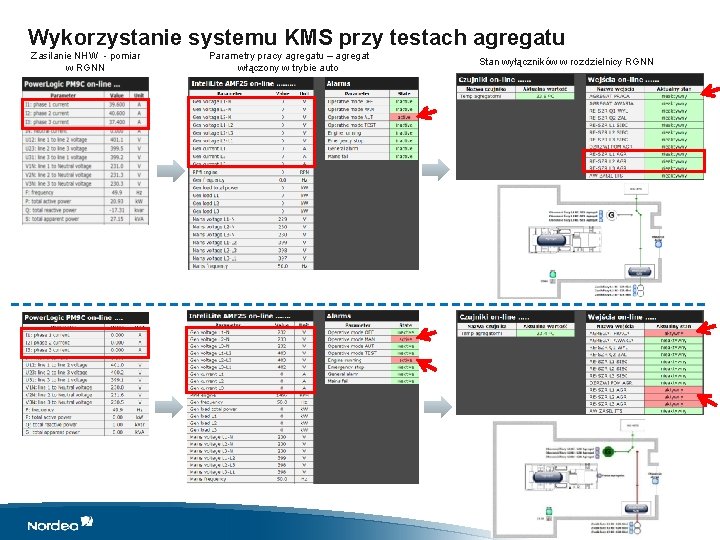

Wykorzystanie systemu KMS przy testach agregatu Zasilanie NHW - pomiar w RGNN Parametry pracy agregatu – agregat włączony w trybie auto Stan wyłączników w rozdzielnicy RGNN 22 •

Wykorzystanie systemu KMS przy testach agregatu 23 • Kompleksowy Monitoring Serwerowni

Korzyści po wdrożeniu systemu KMS • Zwiększyła się kontrola nad infrastrukturą serwerowni • Oszczędzamy czas i zasoby poprzez zdalne nadzorowanie prac utrzymaniowych • System KMS umożliwia wcześniejsze wykrywanie zagrożeń – działanie proaktywne • Monitoring wizyjny wpływa korzystnie na zachowanie się osób przebywających w pomieszczeniach technicznych • Mamy dostęp do danych archiwalnych, które mogą być podstawą do analizy i optymalizacji pracy urządzeń 24 • Kompleksowy Monitoring Serwerowni
