WCMSCluster der ETH Zrich ETH Zrich Datum Historische

WCMS-Cluster der ETH Zürich © ETH Zürich | Datum

Historische Entwicklung: Bottom-Up 2001/2002: ein Departement bricht komm. CMSProjekt nach 125 k. Fr. Ausgaben ab 2002: Gemeinschaftsprojekt WCMS (Departemente + ID) beginnt Evaluation Wyona CMS (Java, Cocoon) Konventor (Zope), später Silva (Zope) 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 2

Historische Entwicklung: Top-Down SL-Beschluss: Jubiläum 1880 -2005 mit Web. CD 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 3

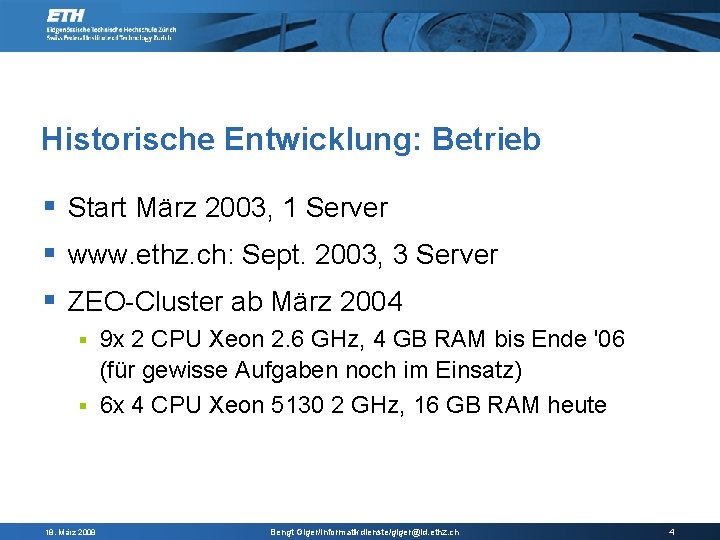

Historische Entwicklung: Betrieb Start März 2003, 1 Server www. ethz. ch: Sept. 2003, 3 Server ZEO-Cluster ab März 2004 9 x 2 CPU Xeon 2. 6 GHz, 4 GB RAM bis Ende '06 (für gewisse Aufgaben noch im Einsatz) 6 x 4 CPU Xeon 5130 2 GHz, 16 GB RAM heute 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 4

Sites online seit Servicebeginn Historische Entwicklung: Zahlen 2007: 10 TByte verschickt, 460 Mio. Requests, 10 Mio. verschiedene Dateien ZODB: 8 GByte, Assets (Binärdaten inkl. Bilder): 200 GByte 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 5

Aktuelle Abdeckung zentrale Site www. ethz. ch 11 (+1) von 16 Dept. -Sites Verwaltung: Personalabt. , Rektorat, Finanzabt. , Informatikdienste uvm. Institute, Kooperationen, Projekte 95% im Standard-Layout 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 6

18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch

Problem #1: Cache Trashing Dedizierte Zope-Installation für 'Protos' und ETH Dedizierte Prozesse auf Produktion für Editieren Suchmaschinen-Spider Logisches Subclustering reduziert Cache Trashing genug Sites für statistische Verteilung 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 8

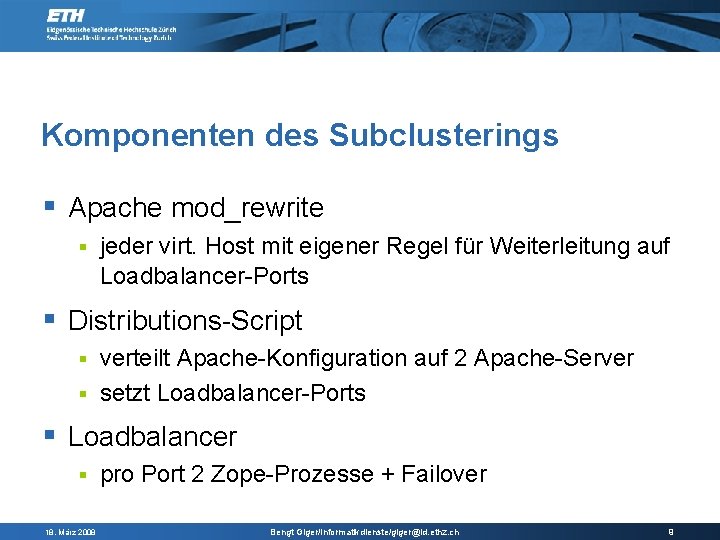

Komponenten des Subclusterings Apache mod_rewrite jeder virt. Host mit eigener Regel für Weiterleitung auf Loadbalancer-Ports Distributions-Script verteilt Apache-Konfiguration auf 2 Apache-Server setzt Loadbalancer-Ports Loadbalancer 18. März 2008 pro Port 2 Zope-Prozesse + Failover Bengt Giger/Informatikdienste/giger@id. ethz. ch 9

Matrix der logischen Subcluster Definitionen für den Loadbalancer Port auf Loadbalancer: 5000 + N 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 10

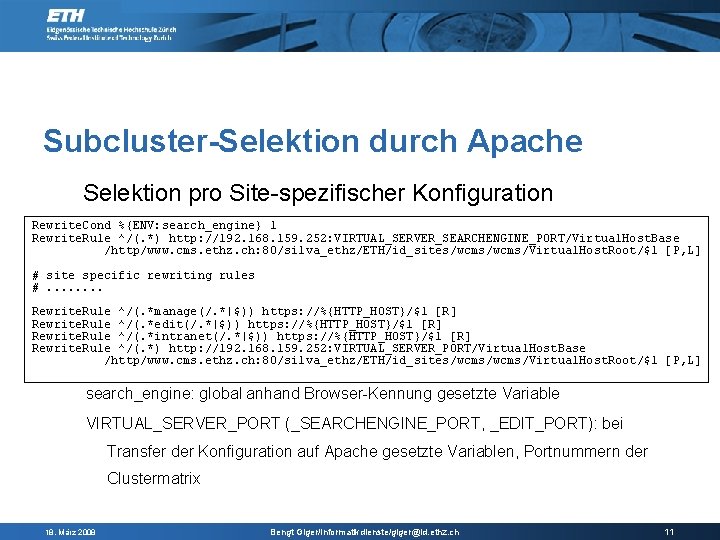

Subcluster-Selektion durch Apache Selektion pro Site-spezifischer Konfiguration Rewrite. Cond %{ENV: search_engine} 1 Rewrite. Rule ^/(. *) http: //192. 168. 159. 252: VIRTUAL_SERVER_SEARCHENGINE_PORT/Virtual. Host. Base /http/www. cms. ethz. ch: 80/silva_ethz/ETH/id_sites/wcms/Virtual. Host. Root/$1 [P, L] # site specific rewriting rules #. . . . Rewrite. Rule ^/(. *manage(/. *|$)) https: //%{HTTP_HOST}/$1 [R] Rewrite. Rule ^/(. *edit(/. *|$)) https: //%{HTTP_HOST}/$1 [R] Rewrite. Rule ^/(. *intranet(/. *|$)) https: //%{HTTP_HOST}/$1 [R] Rewrite. Rule ^/(. *) http: //192. 168. 159. 252: VIRTUAL_SERVER_PORT/Virtual. Host. Base /http/www. cms. ethz. ch: 80/silva_ethz/ETH/id_sites/wcms/Virtual. Host. Root/$1 [P, L] search_engine: global anhand Browser-Kennung gesetzte Variable VIRTUAL_SERVER_PORT (_SEARCHENGINE_PORT, _EDIT_PORT): bei Transfer der Konfiguration auf Apache gesetzte Variablen, Portnummern der Clustermatrix 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 11

Strukturierung in Zope Root Silva Root ETH Root Gruppe 1 Site 2 Gruppe 2 FH Root Renderer, Silva Konfigurations-Services LDAP, zentrale Code. Sources (Plugins), Web. CD-Layout (CSS, Icons) Gruppe N Header-Bilder, spez. CSS und Icons, komplette Layouts Site N Ziele der Redirects 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 12

Silva. Ext. ETHLayout Standard-Layout im ETH Web. CD Funktionen für Navigation, Sprachumschaltung, PDF-Umwandlung, Caching von externen Datenquellen, Formularbaukasten. . . Vielfältig konfigurierbar im SMI: HTML-Titel, Breadcrumb-Prefix, Menueinträge, Verbergen, 13 Spalten, Suchfunktion, Farbschema. . . 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 13

Standard-Elemente Site Root Deutsch oder Englisch (Seiten in DE, EN, FR, IT möglich) /people Silva. Ext. Personal. Info (Tel. , Büro, Adresse aus LDAP) /contact standardisiertes Kontaktformular /mail_this_page Seiten als PDF verschicken /sitemap Auflistung aller Seiten Weitere Module: RSS-Viewer/Feed, Zugriff auf Vorlesungsverzeichnis, i. Calender, Mensa-Menu, ETH-Veranstaltungskalender 'Code-Elemente': Formular-Bearbeitung, Einbinden von Flash, Java, Filmen vom Streaming-Server, IFRAME, Newsletter-Service, ETH-Telefonbuch 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 14

Problemzonen Assets: Inkonsistenzen möglich NAS ist netztopologisch weit weg Session-DB Koordination mit ID-KOM (Loadbalancer) Entwickler denken nicht grosstechnisch Steuerung von HTTP-Caches mangelhaft 18. März 2008 Bengt Giger/Informatikdienste/giger@id. ethz. ch 15
