Wasserführende Armaturen • Kupplungen • Armaturen zur Wasserentnahme • Armaturen zur Wasserfortleitung • Armaturen zur Wasserabgabe © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 1
Kupplungen • Saug- und Druckkupplungen • Festkupplungen • Blindkupplungen • Übergangsstücke © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 2
Kupplungen • • Dichtring Einbindstutzen Knaggenteil Sperring © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 3
Armaturen zur Wasserentnahme • Saugkorb & Kellersaugkorb • Wasserstrahlpumpe • Standrohr © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 4
Saugkorb 4 © Uwe Paland LZ Eilendorf 08. 02. 01 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil 4. Lösezug Seite 5
Wassermenge eines Bachs errechnen Ø Ø © Uwe Paland LZ Eilendorf 08. 02. 01 v = 5, 5 m/10 sec. = 0, 55 m/s A = 1, 5 m. 0, 3 m = 0, 45 m² Q=A. v = 1, 5 m. 0, 3 m = 0, 24 m³/s = 240 l/s = 14850 l/min Seite 6
Wasserstrahlpumpe Q 1 Fangdüse Q 2 Q = Q 1 + Q 2 © Uwe Paland LZ Eilendorf 08. 02. 01 Treibdüse Seite 7

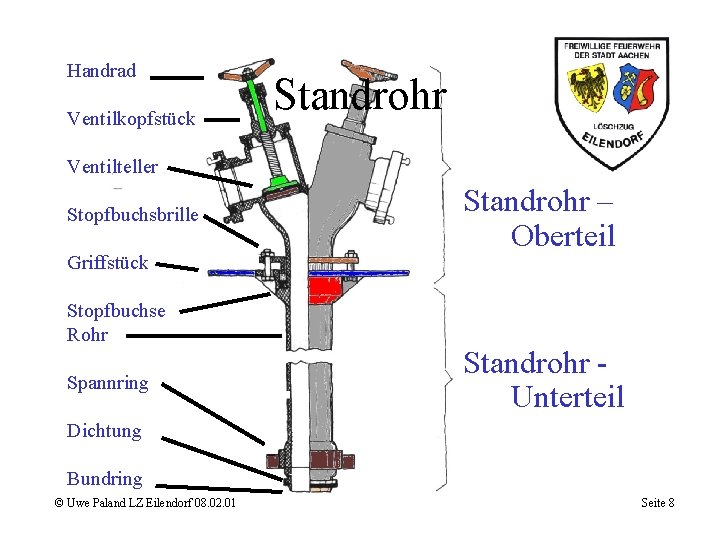

Handrad Ventilkopfstück Standrohr Ventilteller Stopfbuchsbrille Griffstück Stopfbuchse Rohr Spannring Standrohr – Oberteil Standrohr Unterteil Dichtung Bundring © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 8
Und was kommt jetzt? Pause !!! © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 9
Armaturen zur Wasserfortleitung • Sammelstück • Verteiler • Druckbegrenzungsventil • Zumischer © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 10
Sammelstück • • B - Festkupplung Ventilklappe Gehäuse A - Kupplung © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 11
Verteiler • • • Tragegriff Schraubventil Gehäuse • B - Festkupplung © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 12
Druckbegrenzungsventil ( in Ruhestellung) Einstellvorrichtung Steuerventil Verschlußstück Förderwasser © Uwe Paland LZ Eilendorf 08. 02. 01 Ausgleichsleitung Seite 13

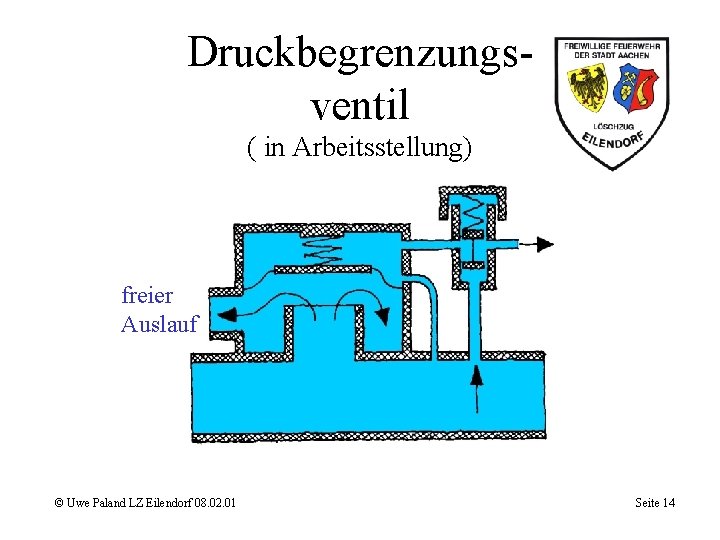

Druckbegrenzungsventil ( in Arbeitsstellung) freier Auslauf © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 14
Zumischer Schaummitteleintritt Rückschlagventil Zumischeinstellung Fangdüse Treibdüse Schmutzsieb Regelventil © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 15
Armaturen zur Wasserabgabe • • © Uwe Paland LZ Eilendorf 08. 02. 01 Schaumrohr Strahlrohr Stützkrümmer Hydroschild Seite 16
Schaumrohr Absperrhahn Störkörper Zentraldüse Lufteintritt Prallkörper Veredler - Sieb © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 17
Strahlrohr Führungsrohr mit Handschutz Mundstück Düse © Uwe Paland LZ Eilendorf 08. 02. 01 Absperrhahn Festkupplung Seite 18
Stützkrümmer Haltegriff Gehäuse Festkupplung © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 19
Hydroschild HSC = 800 l/min HSB = 1400 l/min Wurfhöhe: 6 + 7 m Wurfbreite: 24 m © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 20
Schluß jetzt !!!!!! Vielen Dank Für Ihre Aufmerksamkeit !!! Uwe Paland FF Aachen Eilendorf © Uwe Paland LZ Eilendorf 08. 02. 01 Seite 21
