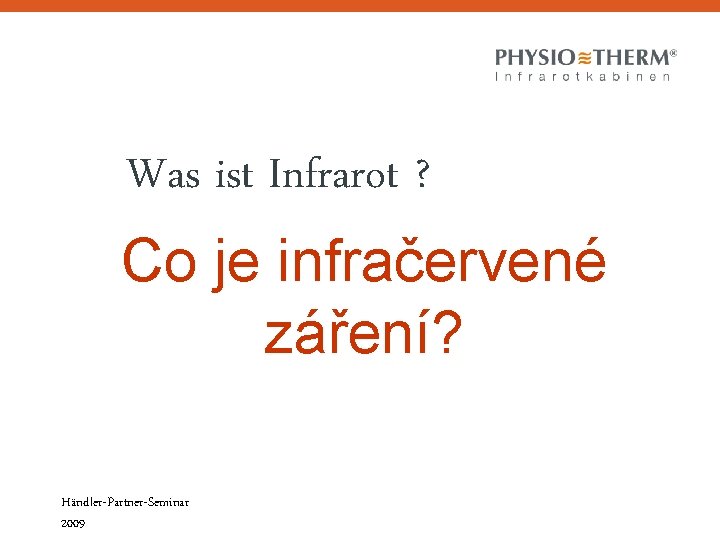

Was ist Infrarot ? Co je infračervené záření? Händler-Partner-Seminar 2009

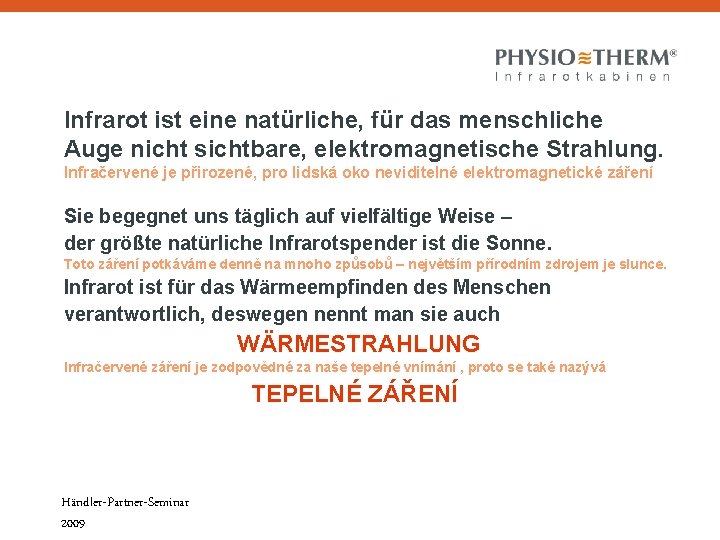

Infrarot ist eine natürliche, für das menschliche Auge nicht sichtbare, elektromagnetische Strahlung. Infračervené je přirozené, pro lidská oko neviditelné elektromagnetické záření Sie begegnet uns täglich auf vielfältige Weise – der größte natürliche Infrarotspender ist die Sonne. Toto záření potkáváme denně na mnoho způsobů – největším přírodním zdrojem je slunce. Infrarot ist für das Wärmeempfinden des Menschen verantwortlich, deswegen nennt man sie auch WÄRMESTRAHLUNG Infračervené záření je zodpovědné za naše tepelné vnímání , proto se také nazývá TEPELNÉ ZÁŘENÍ Händler-Partner-Seminar 2009

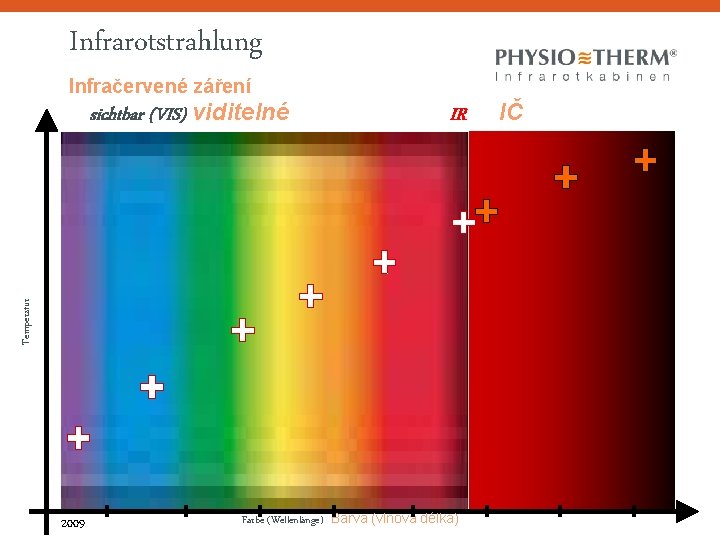

Infrarotstrahlung Infračervené záření IR Temperatur sichtbar (VIS) viditelné Händler-Partner-Seminar 2009 Farbe (Wellenlänge) Barva (vlnová délka) IČ

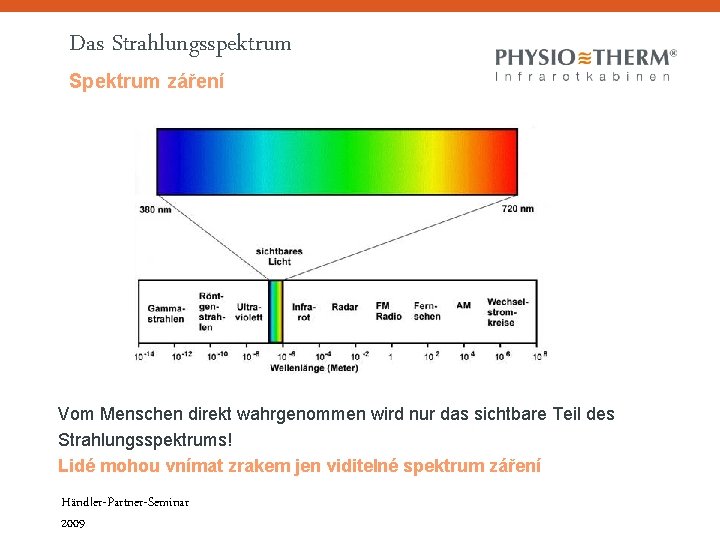

Das Strahlungsspektrum Spektrum záření Vom Menschen direkt wahrgenommen wird nur das sichtbare Teil des Strahlungsspektrums! Lidé mohou vnímat zrakem jen viditelné spektrum záření Händler-Partner-Seminar 2009

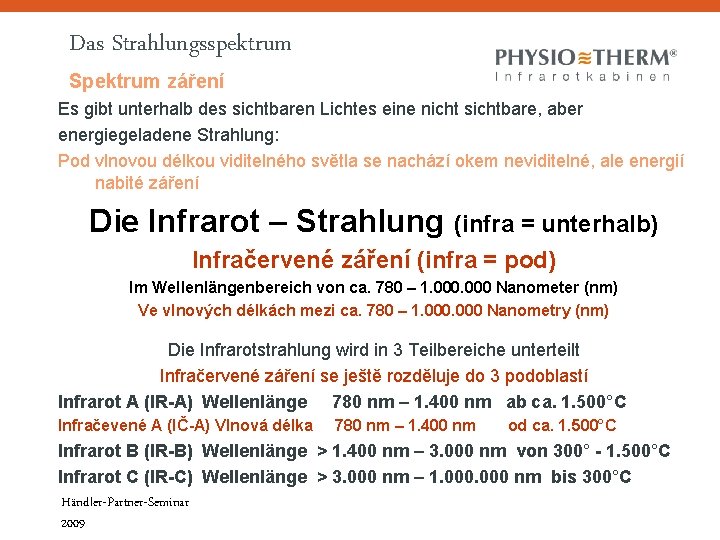

Das Strahlungsspektrum Spektrum záření Es gibt unterhalb des sichtbaren Lichtes eine nicht sichtbare, aber energiegeladene Strahlung: Pod vlnovou délkou viditelného světla se nachází okem neviditelné, ale energií nabité záření Die Infrarot – Strahlung (infra = unterhalb) Infračervené záření (infra = pod) Im Wellenlängenbereich von ca. 780 – 1. 000 Nanometer (nm) Ve vlnových délkách mezi ca. 780 – 1. 000 Nanometry (nm) Die Infrarotstrahlung wird in 3 Teilbereiche unterteilt Infračervené záření se ještě rozděluje do 3 podoblastí Infrarot A (IR-A) Wellenlänge 780 nm – 1. 400 nm ab ca. 1. 500°C Infračevené A (IČ-A) Vlnová délka 780 nm – 1. 400 nm od ca. 1. 500°C Infrarot B (IR-B) Wellenlänge > 1. 400 nm – 3. 000 nm von 300° - 1. 500°C Infrarot C (IR-C) Wellenlänge > 3. 000 nm – 1. 000 nm bis 300°C Händler-Partner-Seminar 2009

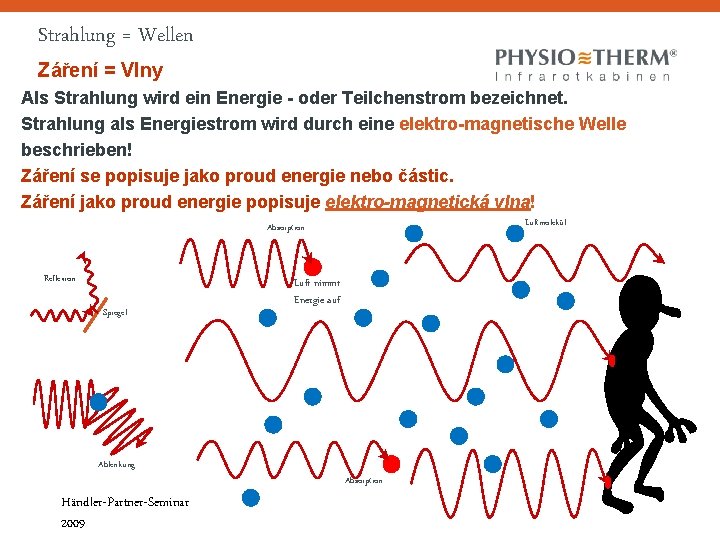

Strahlung = Wellen Záření = Vlny Als Strahlung wird ein Energie - oder Teilchenstrom bezeichnet. Strahlung als Energiestrom wird durch eine elektro-magnetische Welle beschrieben! Záření se popisuje jako proud energie nebo částic. Záření jako proud energie popisuje elektro-magnetická vlna! Luftmolekül Absorption Reflexion Spiegel Luft nimmt Energie auf Ablenkung Absorption Händler-Partner-Seminar 2009

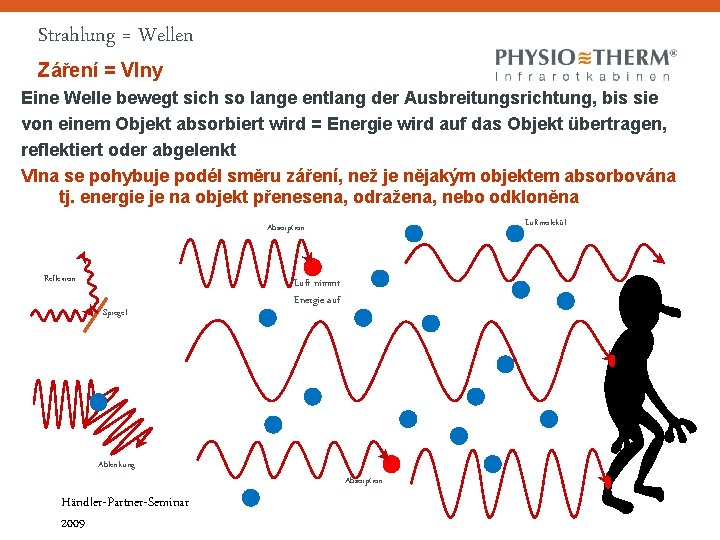

Strahlung = Wellen Záření = Vlny Eine Welle bewegt sich so lange entlang der Ausbreitungsrichtung, bis sie von einem Objekt absorbiert wird = Energie wird auf das Objekt übertragen, reflektiert oder abgelenkt Vlna se pohybuje podél směru záření, než je nějakým objektem absorbována tj. energie je na objekt přenesena, odražena, nebo odkloněna Luftmolekül Absorption Reflexion Spiegel Luft nimmt Energie auf Ablenkung Absorption Händler-Partner-Seminar 2009

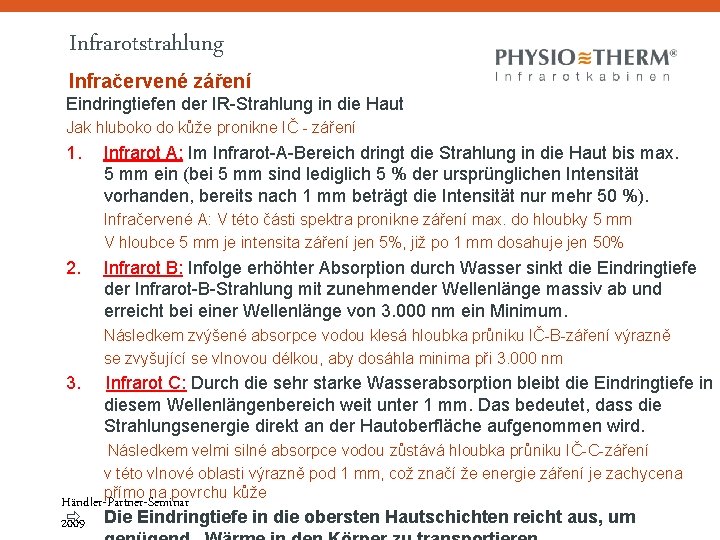

Infrarotstrahlung Infračervené záření Eindringtiefen der IR-Strahlung in die Haut Jak hluboko do kůže pronikne IČ - záření 1. Infrarot A: Im Infrarot-A-Bereich dringt die Strahlung in die Haut bis max. 5 mm ein (bei 5 mm sind lediglich 5 % der ursprünglichen Intensität vorhanden, bereits nach 1 mm beträgt die Intensität nur mehr 50 %). Infračervené A: V této části spektra pronikne záření max. do hloubky 5 mm V hloubce 5 mm je intensita záření jen 5%, již po 1 mm dosahuje jen 50% 2. Infrarot B: Infolge erhöhter Absorption durch Wasser sinkt die Eindringtiefe der Infrarot-B-Strahlung mit zunehmender Wellenlänge massiv ab und erreicht bei einer Wellenlänge von 3. 000 nm ein Minimum. Následkem zvýšené absorpce vodou klesá hloubka průniku IČ-B-záření výrazně se zvyšující se vlnovou délkou, aby dosáhla minima při 3. 000 nm 3. Infrarot C: Durch die sehr starke Wasserabsorption bleibt die Eindringtiefe in diesem Wellenlängenbereich weit unter 1 mm. Das bedeutet, dass die Strahlungsenergie direkt an der Hautoberfläche aufgenommen wird. Následkem velmi silné absorpce vodou zůstává hloubka průniku IČ-C-záření v této vlnové oblasti výrazně pod 1 mm, což značí že energie záření je zachycena přímo na povrchu kůže Händler-Partner-Seminar 2009 Die Eindringtiefe in die obersten Hautschichten reicht aus, um

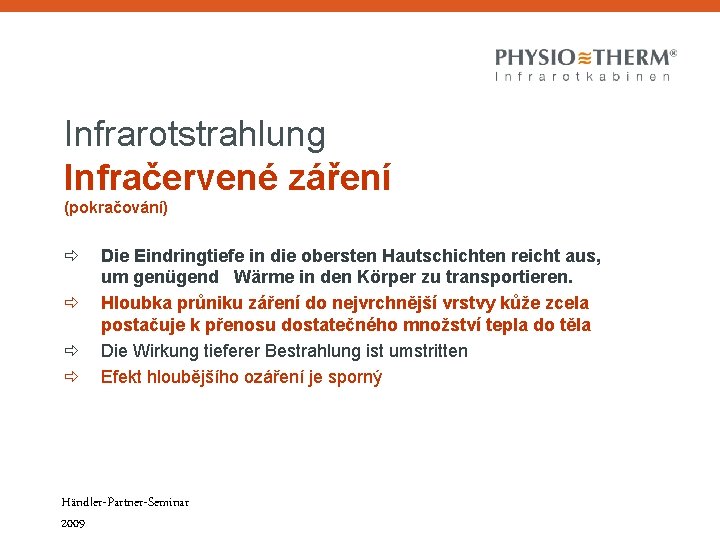

Infrarotstrahlung Infračervené záření (pokračování) Die Eindringtiefe in die obersten Hautschichten reicht aus, um genügend Wärme in den Körper zu transportieren. Hloubka průniku záření do nejvrchnější vrstvy kůže zcela postačuje k přenosu dostatečného množství tepla do těla Die Wirkung tieferer Bestrahlung ist umstritten Efekt hloubějšího ozáření je sporný Händler-Partner-Seminar 2009

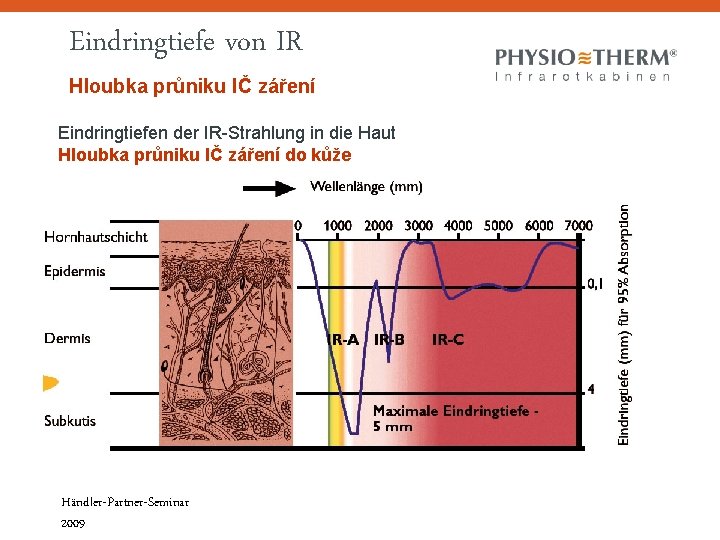

Eindringtiefe von IR Hloubka průniku IČ záření Eindringtiefen der IR-Strahlung in die Haut Hloubka průniku IČ záření do kůže Händler-Partner-Seminar 2009

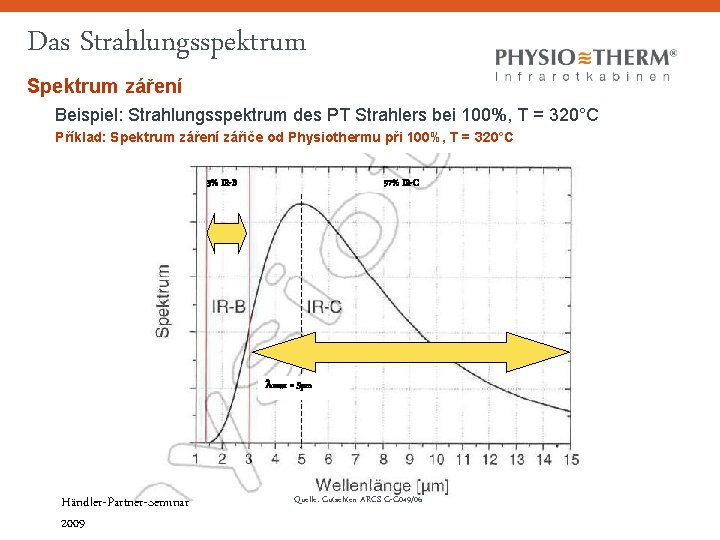

Das Strahlungsspektrum Spektrum záření Beispiel: Strahlungsspektrum des PT Strahlers bei 100%, T = 320°C Příklad: Spektrum záření zářiče od Physiothermu při 100%, T = 320°C 3% IR-B 97% IR-C lmax = 5µm Händler-Partner-Seminar 2009 Quelle: Gutachten ARCS G-G 049/06

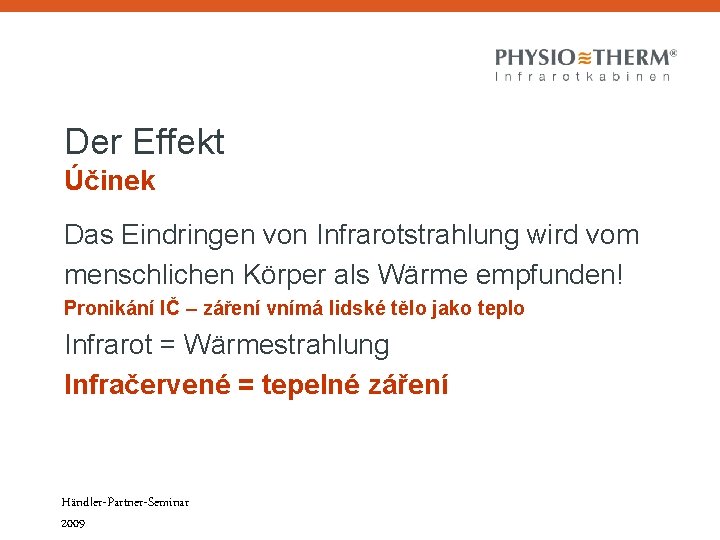

Der Effekt Účinek Das Eindringen von Infrarotstrahlung wird vom menschlichen Körper als Wärme empfunden! Pronikání IČ – záření vnímá lidské tělo jako teplo Infrarot = Wärmestrahlung Infračervené = tepelné záření Händler-Partner-Seminar 2009

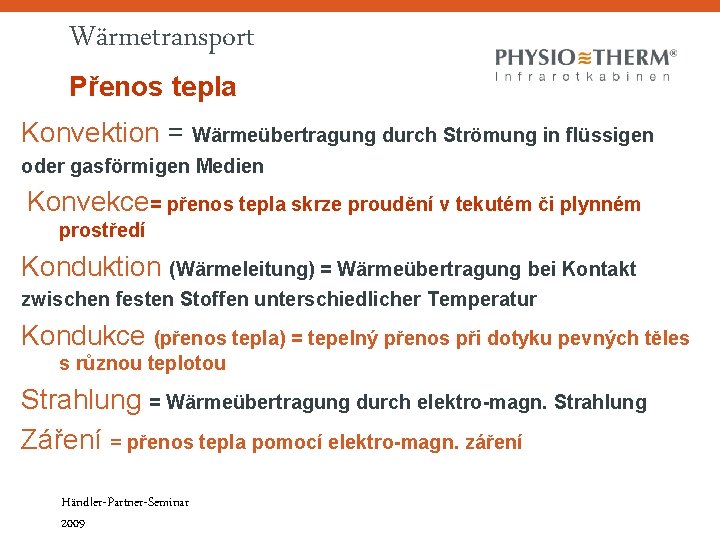

Wärmetransport Přenos tepla Konvektion = Wärmeübertragung durch Strömung in flüssigen oder gasförmigen Medien Konvekce= přenos tepla skrze proudění v tekutém či plynném prostředí Konduktion (Wärmeleitung) = Wärmeübertragung bei Kontakt zwischen festen Stoffen unterschiedlicher Temperatur Kondukce (přenos tepla) = tepelný přenos při dotyku pevných těles s různou teplotou Strahlung = Wärmeübertragung durch elektro-magn. Strahlung Záření = přenos tepla pomocí elektro-magn. záření Händler-Partner-Seminar 2009

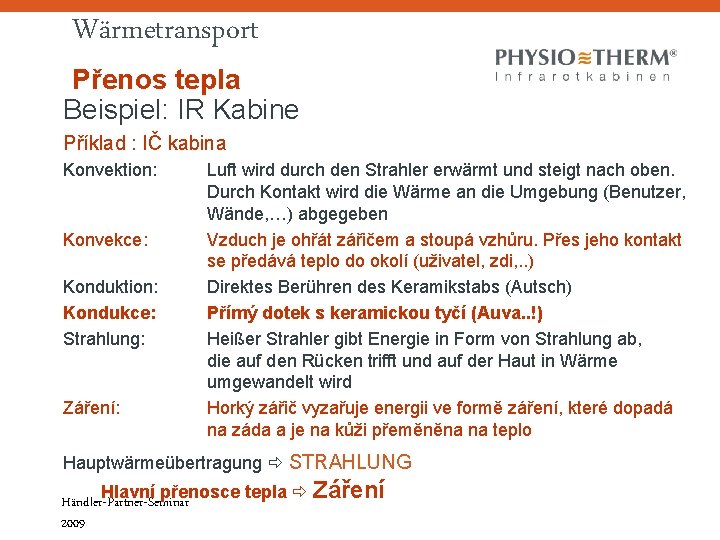

Wärmetransport Přenos tepla Beispiel: IR Kabine Příklad : IČ kabina Konvektion: Konvekce: Konduktion: Kondukce: Strahlung: Záření: Luft wird durch den Strahler erwärmt und steigt nach oben. Durch Kontakt wird die Wärme an die Umgebung (Benutzer, Wände, …) abgegeben Vzduch je ohřát zářičem a stoupá vzhůru. Přes jeho kontakt se předává teplo do okolí (uživatel, zdi, . . ) Direktes Berühren des Keramikstabs (Autsch) Přímý dotek s keramickou tyčí (Auva. . !) Heißer Strahler gibt Energie in Form von Strahlung ab, die auf den Rücken trifft und auf der Haut in Wärme umgewandelt wird Horký zářič vyzařuje energii ve formě záření, které dopadá na záda a je na kůži přeměněna na teplo Hauptwärmeübertragung STRAHLUNG Hlavní přenosce tepla Záření Händler-Partner-Seminar 2009

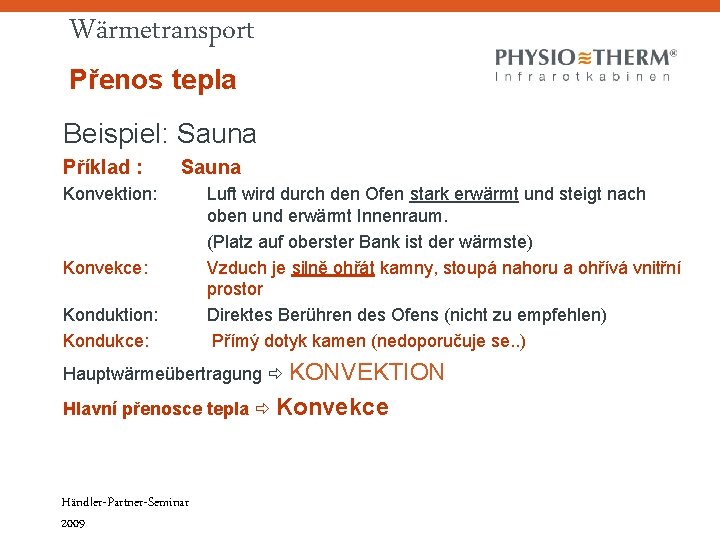

Wärmetransport Přenos tepla Beispiel: Sauna Příklad : Sauna Konvektion: Konvekce: Konduktion: Kondukce: Luft wird durch den Ofen stark erwärmt und steigt nach oben und erwärmt Innenraum. (Platz auf oberster Bank ist der wärmste) Vzduch je silně ohřát kamny, stoupá nahoru a ohřívá vnitřní prostor Direktes Berühren des Ofens (nicht zu empfehlen) Přímý dotyk kamen (nedoporučuje se. . ) Hauptwärmeübertragung KONVEKTION Hlavní přenosce tepla Konvekce Händler-Partner-Seminar 2009

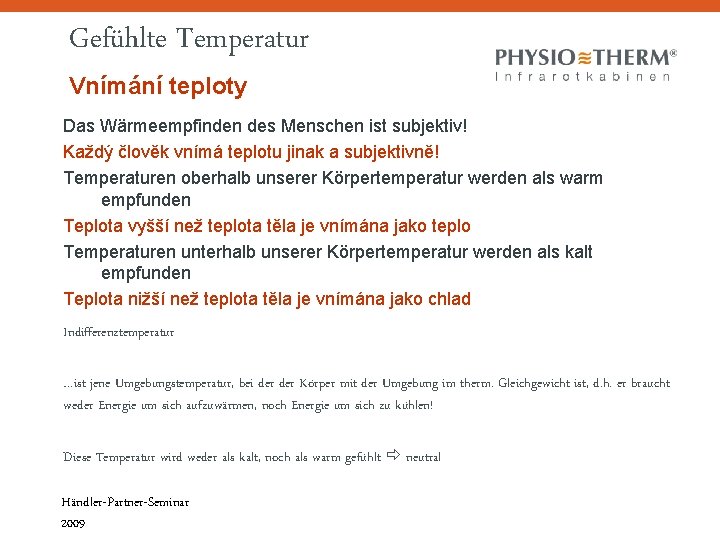

Gefühlte Temperatur Vnímání teploty Das Wärmeempfinden des Menschen ist subjektiv! Každý člověk vnímá teplotu jinak a subjektivně! Temperaturen oberhalb unserer Körpertemperatur werden als warm empfunden Teplota vyšší než teplota těla je vnímána jako teplo Temperaturen unterhalb unserer Körpertemperatur werden als kalt empfunden Teplota nižší než teplota těla je vnímána jako chlad Indifferenztemperatur …ist jene Umgebungstemperatur, bei der Körper mit der Umgebung im therm. Gleichgewicht ist, d. h. er braucht weder Energie um sich aufzuwärmen, noch Energie um sich zu kühlen! Diese Temperatur wird weder als kalt, noch als warm gefühlt neutral Händler-Partner-Seminar 2009

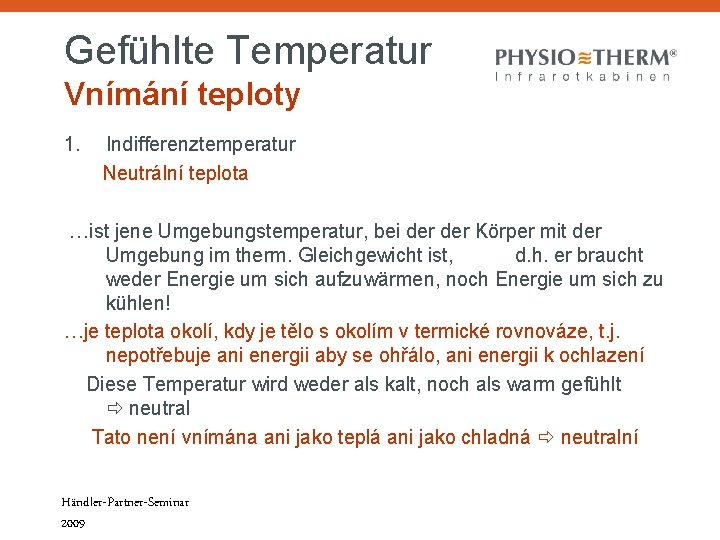

Gefühlte Temperatur Vnímání teploty 1. Indifferenztemperatur Neutrální teplota …ist jene Umgebungstemperatur, bei der Körper mit der Umgebung im therm. Gleichgewicht ist, d. h. er braucht weder Energie um sich aufzuwärmen, noch Energie um sich zu kühlen! …je teplota okolí, kdy je tělo s okolím v termické rovnováze, t. j. nepotřebuje ani energii aby se ohřálo, ani energii k ochlazení Diese Temperatur wird weder als kalt, noch als warm gefühlt neutral Tato není vnímána ani jako teplá ani jako chladná neutralní Händler-Partner-Seminar 2009

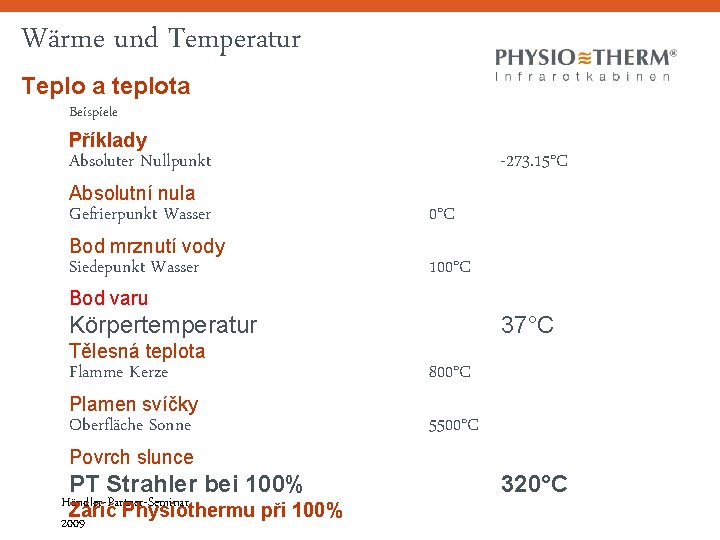

Wärme und Temperatur Teplo a teplota Beispiele Příklady Absoluter Nullpunkt Absolutní nula -273. 15°C Gefrierpunkt Wasser 0°C Siedepunkt Wasser 100°C Bod mrznutí vody Bod varu Körpertemperatur Tělesná teplota 37°C Flamme Kerze 800°C Oberfläche Sonne 5500°C Plamen svíčky Povrch slunce PT Strahler bei 100% Händler-Partner-Seminar Zářič Physiothermu při 100% 2009 320°C

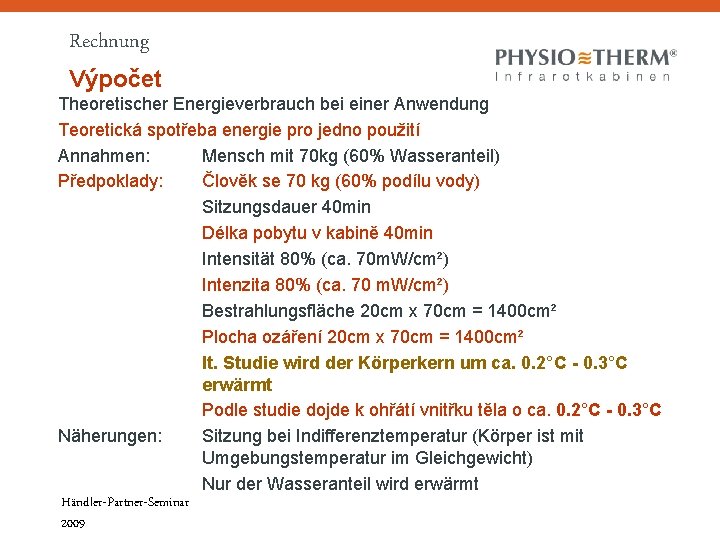

Rechnung Výpočet Theoretischer Energieverbrauch bei einer Anwendung Teoretická spotřeba energie pro jedno použití Annahmen: Mensch mit 70 kg (60% Wasseranteil) Předpoklady: Člověk se 70 kg (60% podílu vody) Sitzungsdauer 40 min Délka pobytu v kabině 40 min Intensität 80% (ca. 70 m. W/cm²) Intenzita 80% (ca. 70 m. W/cm²) Bestrahlungsfläche 20 cm x 70 cm = 1400 cm² Plocha ozáření 20 cm x 70 cm = 1400 cm² lt. Studie wird der Körperkern um ca. 0. 2°C - 0. 3°C erwärmt Podle studie dojde k ohřátí vnitřku těla o ca. 0. 2°C - 0. 3°C Näherungen: Sitzung bei Indifferenztemperatur (Körper ist mit Umgebungstemperatur im Gleichgewicht) Nur der Wasseranteil wird erwärmt Händler-Partner-Seminar 2009

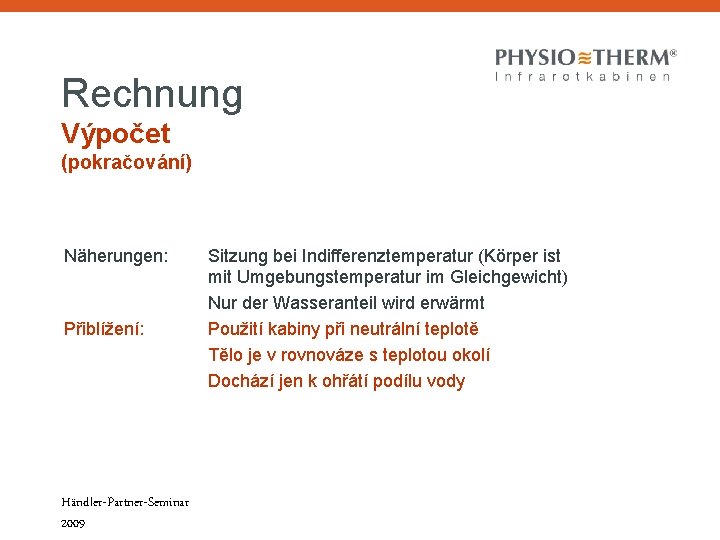

Rechnung Výpočet (pokračování) Näherungen: Přiblížení: Händler-Partner-Seminar 2009 Sitzung bei Indifferenztemperatur (Körper ist mit Umgebungstemperatur im Gleichgewicht) Nur der Wasseranteil wird erwärmt Použití kabiny při neutrální teplotě Tělo je v rovnováze s teplotou okolí Dochází jen k ohřátí podílu vody

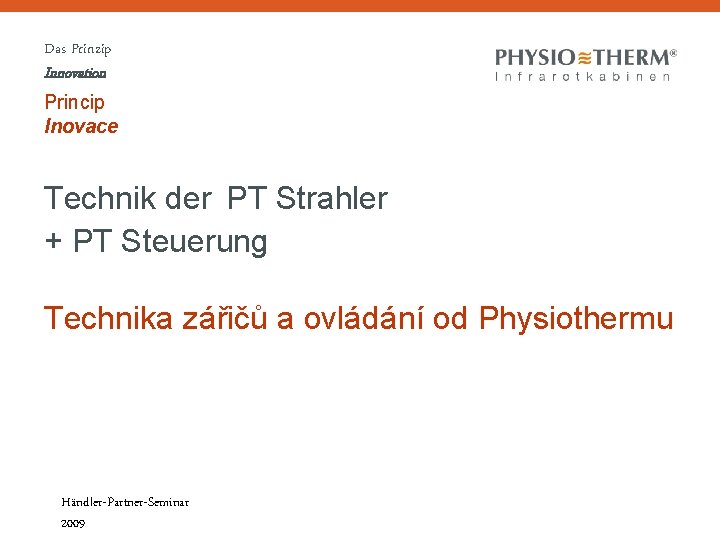

Das Prinzip Innovation Princip Inovace Technik der PT Strahler + PT Steuerung Technika zářičů a ovládání od Physiothermu Händler-Partner-Seminar 2009

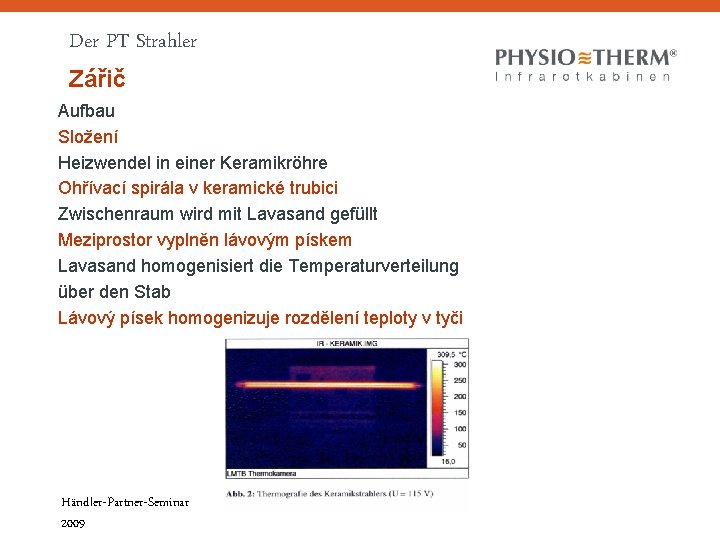

Der PT Strahler Zářič Aufbau Složení Heizwendel in einer Keramikröhre Ohřívací spirála v keramické trubici Zwischenraum wird mit Lavasand gefüllt Meziprostor vyplněn lávovým pískem Lavasand homogenisiert die Temperaturverteilung über den Stab Lávový písek homogenizuje rozdělení teploty v tyči Händler-Partner-Seminar 2009

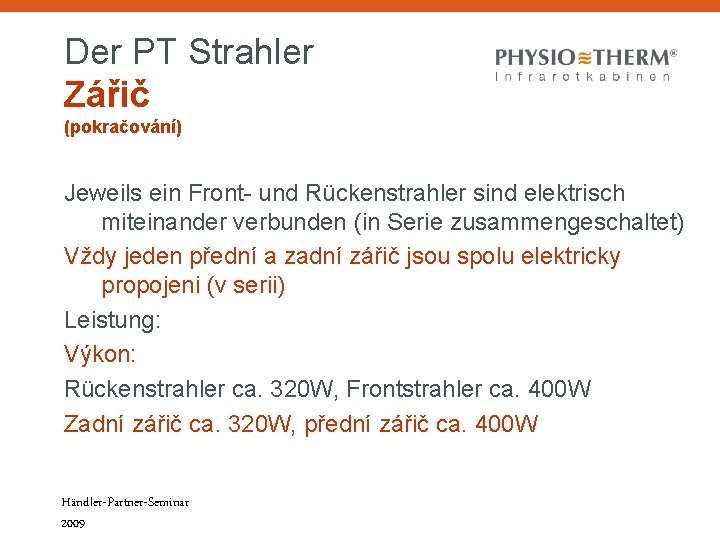

Der PT Strahler Zářič (pokračování) Jeweils ein Front- und Rückenstrahler sind elektrisch miteinander verbunden (in Serie zusammengeschaltet) Vždy jeden přední a zadní zářič jsou spolu elektricky propojeni (v serii) Leistung: Výkon: Rückenstrahler ca. 320 W, Frontstrahler ca. 400 W Zadní zářič ca. 320 W, přední zářič ca. 400 W Händler-Partner-Seminar 2009

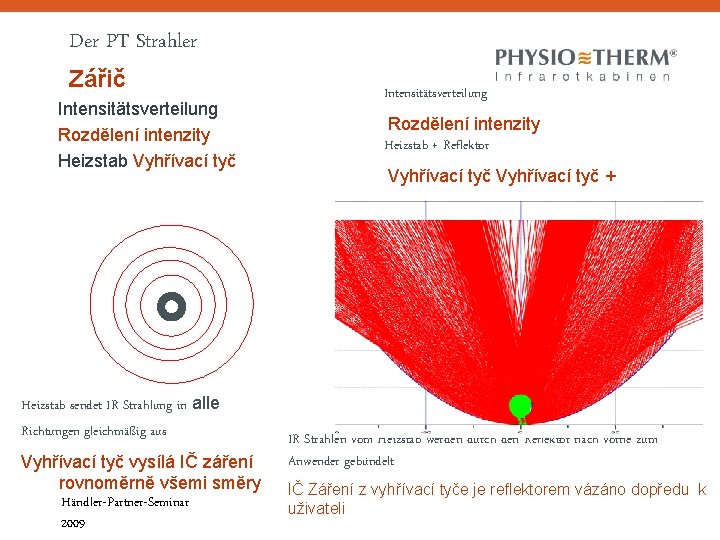

Der PT Strahler Zářič Intensitätsverteilung Rozdělení intenzity Heizstab Vyhřívací tyč Heizstab sendet IR Strahlung in alle Richtungen gleichmäßig aus Vyhřívací tyč vysílá IČ záření rovnoměrně všemi směry Händler-Partner-Seminar 2009 Intensitätsverteilung Rozdělení intenzity Heizstab + Reflektor Vyhřívací tyč + Reflektor IR Strahlen vom Heizstab werden durch den Reflektor nach vorne zum Anwender gebündelt IČ Záření z vyhřívací tyče je reflektorem vázáno dopředu k uživateli

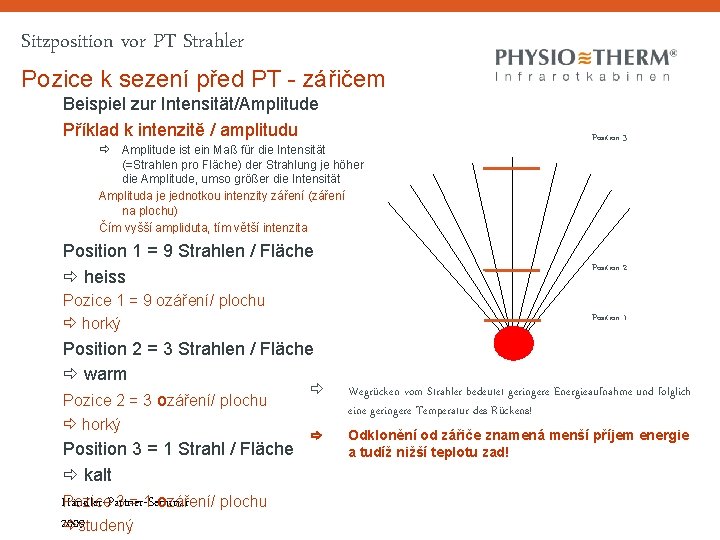

Sitzposition vor PT Strahler Pozice k sezení před PT - zářičem Beispiel zur Intensität/Amplitude Příklad k intenzitě / amplitudu Position 3 Amplitude ist ein Maß für die Intensität (=Strahlen pro Fläche) der Strahlung je höher die Amplitude, umso größer die Intensität Amplituda je jednotkou intenzity záření (záření na plochu) Čím vyšší ampliduta, tím větší intenzita Position 1 = 9 Strahlen / Fläche heiss Position 2 Pozice 1 = 9 ozáření/ plochu horký Position 1 Position 2 = 3 Strahlen / Fläche warm Pozice 2 = 3 ozáření/ plochu horký Position 3 = 1 Strahl / Fläche kalt Händler-Partner-Seminar Pozice 3 = 1 ozáření/ plochu 2009 studený Strahler Wegrücken vom Strahler bedeutet geringere Energieaufnahme und folglich eine geringere Temperatur des Rückens! Odklonění od zářiče znamená menší příjem energie a tudíž nižší teplotu zad!

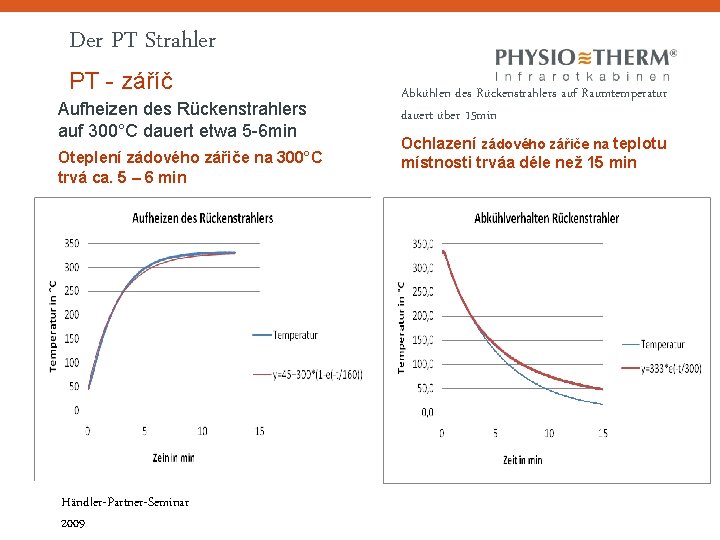

Der PT Strahler PT - záříč Aufheizen des Rückenstrahlers auf 300°C dauert etwa 5 -6 min Oteplení zádového zářiče na 300°C trvá ca. 5 – 6 min Händler-Partner-Seminar 2009 Abkühlen des Rückenstrahlers auf Raumtemperatur dauert über 15 min Ochlazení zádového zářiče na teplotu místnosti trváa déle než 15 min

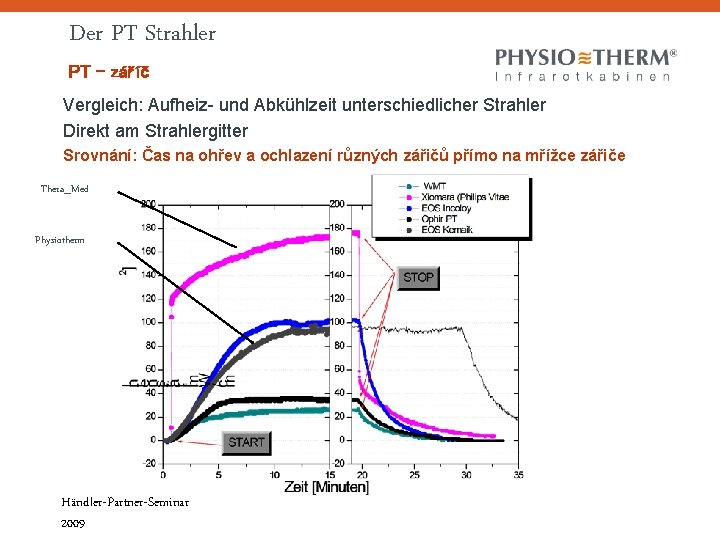

Der PT Strahler PT - záříč Vergleich: Aufheiz- und Abkühlzeit unterschiedlicher Strahler Direkt am Strahlergitter Srovnání: Čas na ohřev a ochlazení různých zářičů přímo na mřížce zářiče Thera_Med Physiotherm Händler-Partner-Seminar 2009

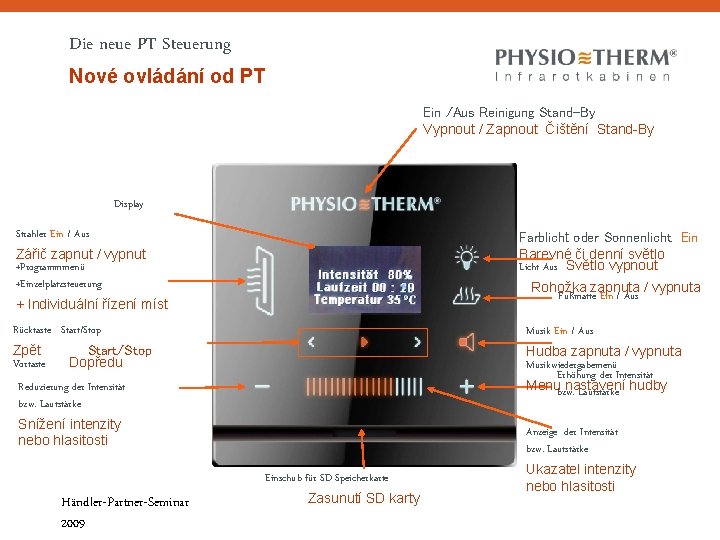

Die neue PT Steuerung Nové ovládání od PT Ein /Aus Reinigung Stand-By Vypnout / Zapnout Čištění Stand-By Display Strahler Ein / Aus Farblicht oder Sonnenlicht Ein Barevné či denní světlo Licht Aus Světlo vypnout Zářič zapnut / vypnut +Programmmenü +Einzelplatzsteuerung Rohožka Fußmattezapnuta Ein / Aus / vypnuta + Individuální řízení míst Rücktaste Start/Stop Zpět Vortaste Musik Ein / Aus Start/Stop Dopředu Hudba zapnuta / vypnuta Musikwiedergabemenü Erhöhung der Intensität Menubzw. nastavení Lautstärke hudby Reduzierung der Intensität bzw. Lautstärke Snížení intenzity nebo hlasitosti Anzeige der Intensität bzw. Lautstärke Einschub für SD Speicherkarte Händler-Partner-Seminar 2009 Zasunutí SD karty Ukazatel intenzity nebo hlasitosti

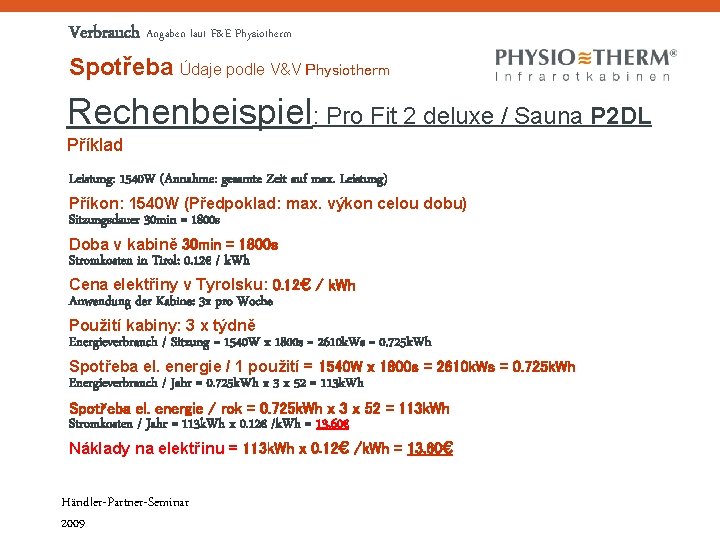

Verbrauch Angaben laut F&E Physiotherm Spotřeba Údaje podle V&V Physiotherm Rechenbeispiel: Pro Fit 2 deluxe / Sauna P 2 DL Příklad Leistung: 1540 W (Annahme: gesamte Zeit auf max. Leistung) Příkon: 1540 W (Předpoklad: max. výkon celou dobu) Sitzungsdauer 30 min = 1800 s Doba v kabině 30 min = 1800 s Stromkosten in Tirol: 0. 12€ / k. Wh Cena elektřiny v Tyrolsku: 0. 12€ / k. Wh Anwendung der Kabine: 3 x pro Woche Použití kabiny: 3 x týdně Energieverbrauch / Sitzung = 1540 W x 1800 s = 2610 k. Ws = 0. 725 k. Wh Spotřeba el. energie / 1 použití = 1540 W x 1800 s = 2610 k. Ws = 0. 725 k. Wh Energieverbrauch / Jahr = 0. 725 k. Wh x 3 x 52 = 113 k. Wh Spotřeba el. energie / rok = 0. 725 k. Wh x 3 x 52 = 113 k. Wh Stromkosten / Jahr = 113 k. Wh x 0. 12€ /k. Wh = 13, 60€ Náklady na elektřinu = 113 k. Wh x 0. 12€ /k. Wh = 13, 60€ Händler-Partner-Seminar 2009

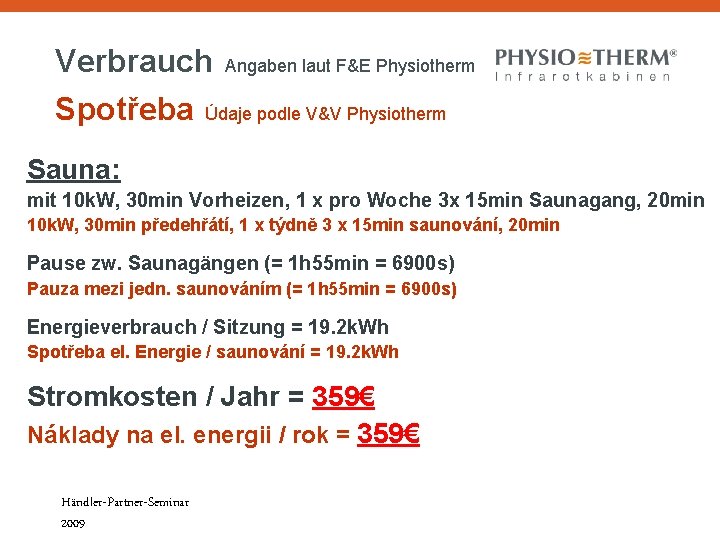

Verbrauch Angaben laut F&E Physiotherm Spotřeba Údaje podle V&V Physiotherm Sauna: mit 10 k. W, 30 min Vorheizen, 1 x pro Woche 3 x 15 min Saunagang, 20 min 10 k. W, 30 min předehřátí, 1 x týdně 3 x 15 min saunování, 20 min Pause zw. Saunagängen (= 1 h 55 min = 6900 s) Pauza mezi jedn. saunováním (= 1 h 55 min = 6900 s) Energieverbrauch / Sitzung = 19. 2 k. Wh Spotřeba el. Energie / saunování = 19. 2 k. Wh Stromkosten / Jahr = 359€ Náklady na el. energii / rok = 359€ Händler-Partner-Seminar 2009

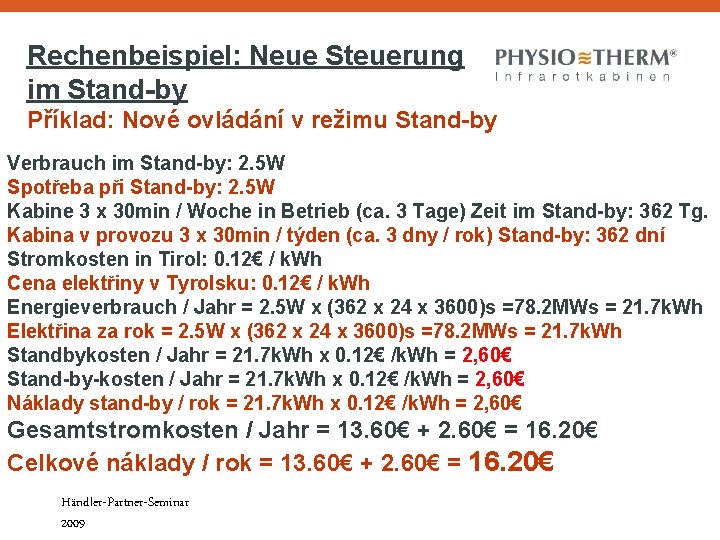

Rechenbeispiel: Neue Steuerung im Stand-by Příklad: Nové ovládání v režimu Stand-by Verbrauch im Stand-by: 2. 5 W Spotřeba při Stand-by: 2. 5 W Kabine 3 x 30 min / Woche in Betrieb (ca. 3 Tage) Zeit im Stand-by: 362 Tg. Kabina v provozu 3 x 30 min / týden (ca. 3 dny / rok) Stand-by: 362 dní Stromkosten in Tirol: 0. 12€ / k. Wh Cena elektřiny v Tyrolsku: 0. 12€ / k. Wh Energieverbrauch / Jahr = 2. 5 W x (362 x 24 x 3600)s =78. 2 MWs = 21. 7 k. Wh Elektřina za rok = 2. 5 W x (362 x 24 x 3600)s =78. 2 MWs = 21. 7 k. Wh Standbykosten / Jahr = 21. 7 k. Wh x 0. 12€ /k. Wh = 2, 60€ Stand-by-kosten / Jahr = 21. 7 k. Wh x 0. 12€ /k. Wh = 2, 60€ Náklady stand-by / rok = 21. 7 k. Wh x 0. 12€ /k. Wh = 2, 60€ Gesamtstromkosten / Jahr = 13. 60€ + 2. 60€ = 16. 20€ Celkové náklady / rok = 13. 60€ + 2. 60€ = 16. 20€ Händler-Partner-Seminar 2009
