Boiler l l l Ungedämmte Trinkwasserwärmer Offen ausgeführt: tropft bei Beheizung Nur die gebrauchte Wassermenge wird erwärmt Muss rechtzeitig eingeschalten werden Kalkausfall

Warmwasserspeicher l l l Wärmegedämmte Trinkwasserspeicher Durchgehend beheizbar Energie kann über verschiedene Wärmequellen eingebracht werden

Arten von Warmwasserspeichern l l l Mit integrierter Heizung Mit externer Wärmequelle Mit bivalenter Beheizung Elektroheizeinsatz und externe Quelle (Sonnenenergie, Wärmepumpen)

Größen l l l 5 – 15 Liter 70 – 200 Liter Einige hundert bis tausende Liter

Warmwasserbedarf

Aufbau Elektrisch 1. Handschalter oder Steckvorrichtung 2. Temperaturregler (Thermostat) 3. Temperaturbegrenzer gegen Überhitzen Wasserseitig 4. Absperrventil in der Zuleitung 5. Druckreduzierventil 6. Rückflussverhinderer 7. Sicherheitsventil gegen Überdruck mit Abfluss

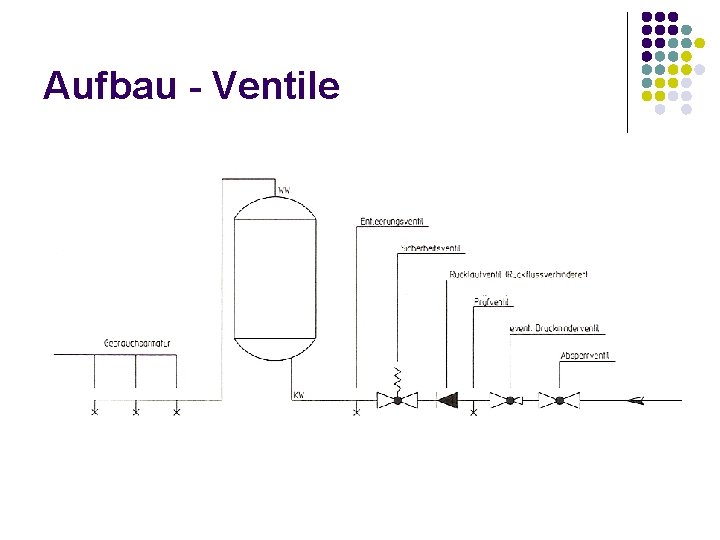

Aufbau - Ventile

Temperaturschichtung

Energieeffizienz l l l Bereitschaftsenergieverbrauch: Ist aufgeheizt und wird länger Zeit kein Wasser entnommen, erfolgt Abkühlung über die Geräteoberfläche. Gemessen wird der Energieaufwand in k. Wh, der notwendig ist, um die Wassertemperatur binnen 24 h bei 60°C konstant zu halten (PVE GW 6) 50 l 0, 72 k. Wh/24 h 30 W 80 l 100 l 120 l 150 l 0, 95 k. Wh/24 h 1, 08 k. Wh/24 h 1, 23 k. Wh/24 h 1, 45 k. Wh/24 h 39 W 45 W 51 W 60 W

Wärmedämmung l l Jede Speicherung von Energie hat Verluste, die minimiert werden müssen. Verluste durch falsche oder zu wenig Dämmung oder durch falschen Betrieb sind meist erheblich. FCKW-freie PU – Isolationsschäumung (Hartschaumschicht) für niedrigen Bereitschaftsenergieverbauch.

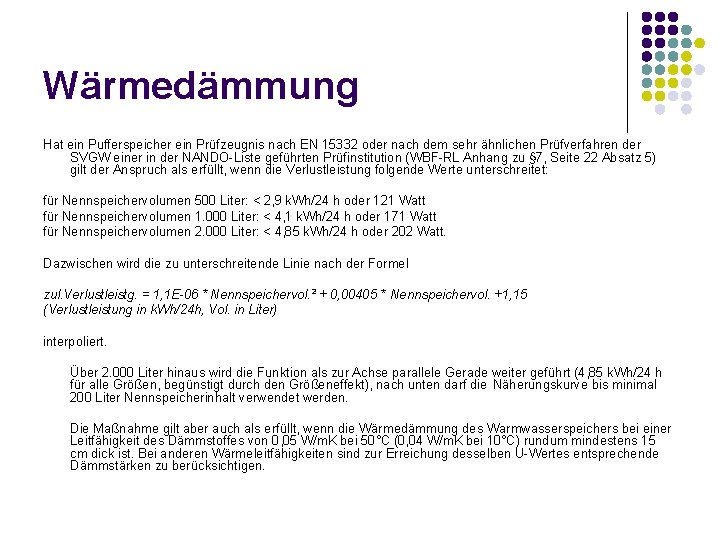

Wärmedämmung Hat ein Pufferspeicher ein Prüfzeugnis nach EN 15332 oder nach dem sehr ähnlichen Prüfverfahren der SVGW einer in der NANDO-Liste geführten Prüfinstitution (WBF-RL Anhang zu § 7, Seite 22 Absatz 5) gilt der Anspruch als erfüllt, wenn die Verlustleistung folgende Werte unterschreitet: für Nennspeichervolumen 500 Liter: < 2, 9 k. Wh/24 h oder 121 Watt für Nennspeichervolumen 1. 000 Liter: < 4, 1 k. Wh/24 h oder 171 Watt für Nennspeichervolumen 2. 000 Liter: < 4, 85 k. Wh/24 h oder 202 Watt. Dazwischen wird die zu unterschreitende Linie nach der Formel zul. Verlustleistg. = 1, 1 E-06 * Nennspeichervol. ² + 0, 00405 * Nennspeichervol. +1, 15 (Verlustleistung in k. Wh/24 h, Vol. in Liter) interpoliert. Über 2. 000 Liter hinaus wird die Funktion als zur Achse parallele Gerade weiter geführt (4, 85 k. Wh/24 h für alle Größen, begünstigt durch den Größeneffekt), nach unten darf die Näherungskurve bis minimal 200 Liter Nennspeicherinhalt verwendet werden. Die Maßnahme gilt aber auch als erfüllt, wenn die Wärmedämmung des Warmwasserspeichers bei einer Leitfähigkeit des Dämmstoffes von 0, 05 W/m. K bei 50°C (0, 04 W/m. K bei 10°C) rundum mindestens 15 cm dick ist. Bei anderen Wärmeleitfähigkeiten sind zur Erreichung desselben U-Wertes entsprechende Dämmstärken zu berücksichtigen.

Temperatureinstellung Linker Anschlag ergibt keine Nullstellung bzw. Abschaltung Üblicherweise * Frostschutzstellung, kann eine Erwärmung auf 30°C aufweisen ▲ ca. 40°C handwarmes Speicherwasser ● ● ca. 60°C mäßig heißes Speicherwasser ● ● ● ca. 80°C heißes Speicherwasser

Hygiene l l Temperaturen unter 60°C: Vermehrung von Bakterien (z. B. Legionellen) und Mikroorganismen Mindestens einmal täglich über 60°C aufheizen

Aufheizzeiten l l l Hängen ab von Wassertemperatur, Wassermenge und Heizleistung ab Bis zu mehreren Stunden Werkseitig werden Heizeinsätze auf 4 h verdrahtet, kann auf 6 oder 8 Stunden umverdrahtet werden (durch Fachmann)

Aufheizzeiten und -leistung

Magnetfelder

Absperrschieber

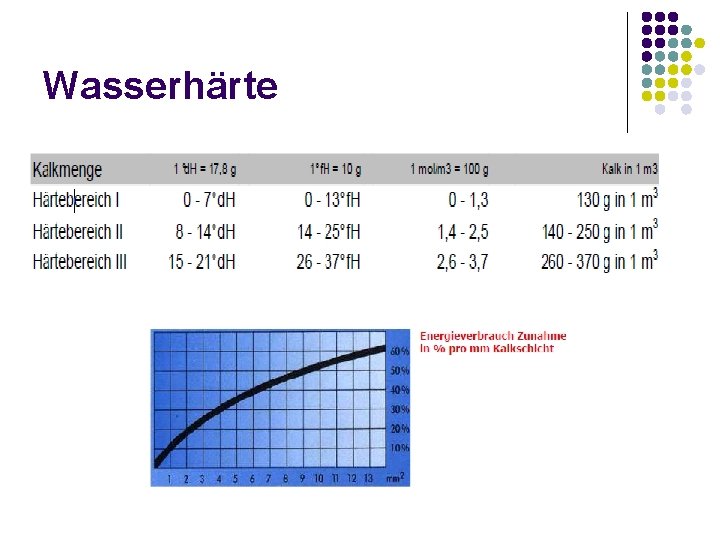

Wasserhärte

Sicherheitsgruppe für geschlossene Systeme l l l l GEHÄUSE: MESSING MEMBRANSICHERHEITSVENTIL 8 BAR LÖTVERSCHRAUBUNG: 18 MM SCHRÄGSITZVENTIL: MESSING BLINDSTOPFEN G 1/4, G 3/8: MESSING MANOMETER G 1/4: KUNSTSTOFF MIT MESSINGSTUTZEN RÜCKFLUSSVERHINDERER

Opferanoden Zum Schutz von Warmwasserbereitern vor häufig unerkannten Korrosionsschäden Die Schutzwirkung des Anodenstabes ist zeitlich nicht unbegrenzt und erfordert den Austausch verbrauchter Anoden.

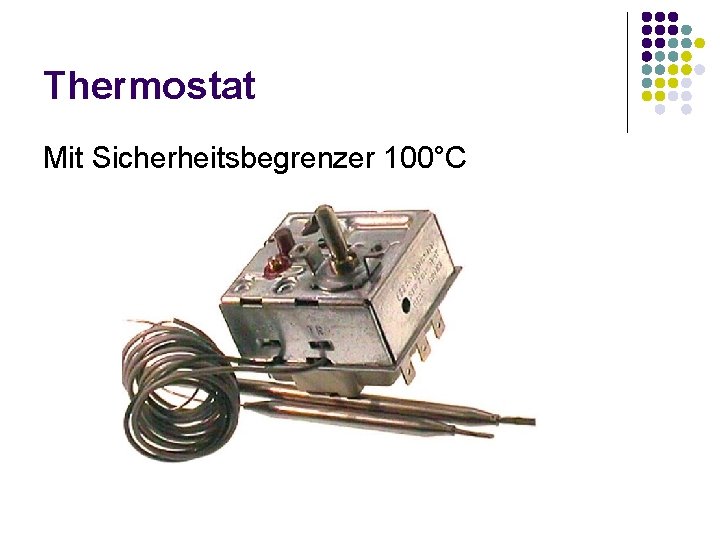

Thermostat Mit Sicherheitsbegrenzer 100°C
