WAN Wide Area Network Copyright 2002 World System

WAN (Wide Area Network) Copyright © 2002, World System

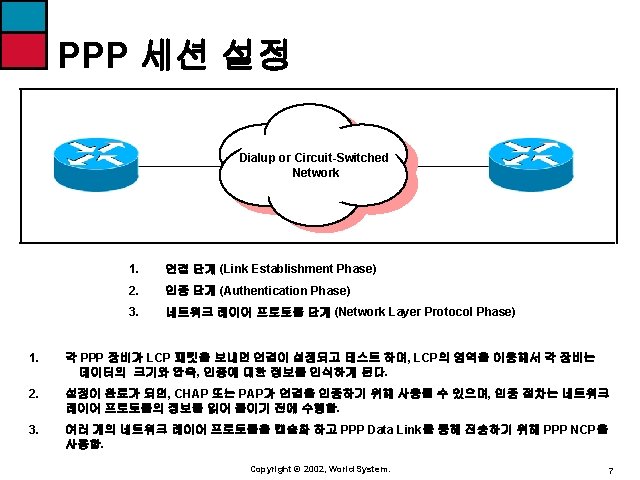

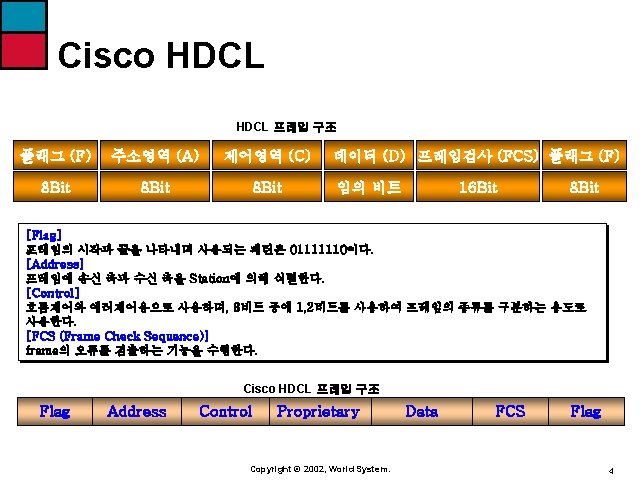

PPP (Point to Point Protocol) PPP는 라우터와 라우터, 컴퓨터와 네트워크를 연결하는 프로토콜로, 동기 혹은 비동기 형태로 작동할 수가 있으며, PPP는 위에 IPX, IP등 다양한 네트워크 프로토콜을 지원할 수가 있다. 인증을 위해서 PAP, CHAP를 사용한다. IP IPX IPCP IPXCP Layer 3 Protocol Many Others Network Layer Network Control Protocol PPP Authentication, Other Options Link Control Protocol Data Link Layer Synchronous or Asynchronous Physical Media Physical Layer • LCP: Point-to-Point 접속을 맺고, 설정하고, 유지하고, 접속을 끊는 방법. • NCP: 서로 다른 네트워크 레이어 프로토콜을 설정하고 접속을 맺기 위한 방법 Copyright © 2002, World System. 5

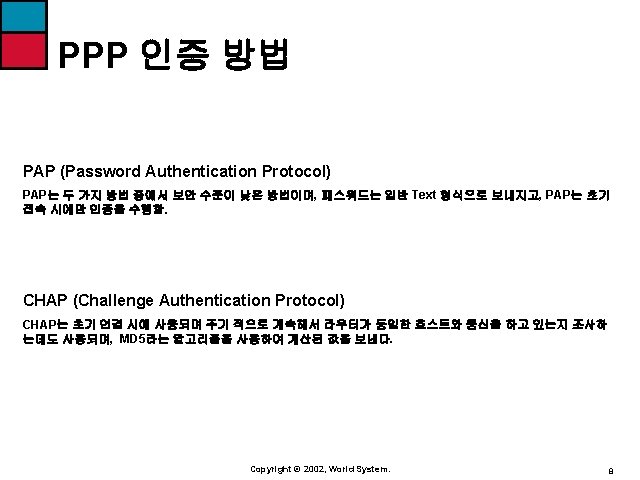

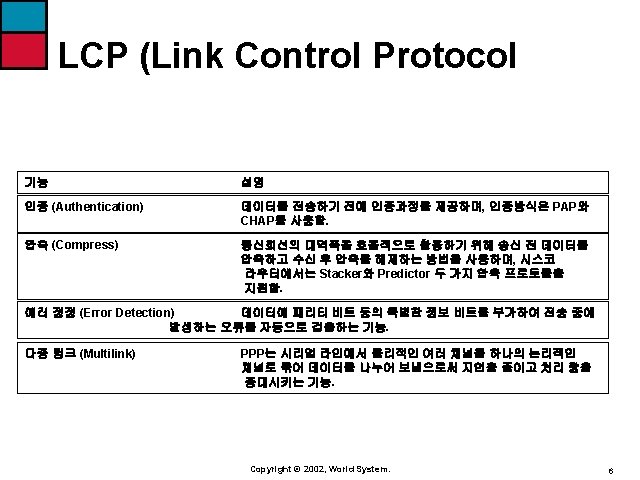

PPP 설정방법 인터페이스 상에 PPP 캡슐화를 설정하기 위해서는 설정하고 하는 인터페이스 모드에서 다음과 같이 간단하게 설정 할 수가 있다. Router#config t Enter Configuration commands, one per line. End with CNTL/Z. Router(config)#interface serial 0 Router(config-if)#encapsulation PPP Router(config-if)#^Z Router# Copyright © 2002, World System. 9

PPP 인증 설정 PPP 인증을 설정하기 위해서는 캡슐화를 PPP로 설정한 후 글로벌 환경설정 모드에서 Username과 Password를 지 정하여 설정할 수가 있다. Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname Router. A(config)#username Router. B password cisco Router. A#config t Enter configuration commands, one per line. End with CNTL/Z. Router. A(config)#int s 0 Router. A(config-if)#ppp authentication chap Router. A(config-if)#ppp autherntication pap Copyright © 2002, World System. 10

PPP 인증 설정 PSTN/ISDN Router. A Router. B Router. A#config t Enter configuration commands, one per line. End with CNTL/Z. Router. A(config)#username Router. B password cisco Router. A(config)#int s 0 Router. A(config-if)#encapsulation ppp Router. A(config-if)#ip add 10. 1. 1 255. 0 Router. A(config-if)#ppp authentication pap Router. B#config t Enter configuration commands, one per line. End with CNTL/Z. Router. B(config)#username Router. A password cisco Router. B(config)#int s 0 Router. B(config-if)#encapsulation ppp Router. B(config-if)#ip add 10. 1. 2 255. 0 Router. B(config-if)#ppp authentication pap Copyright © 2002, World System. 11

PPP 인증 옵션의 검증 Serial 0 is up, line protocol is up Hardware is HD 64570 Internet address is 10. 1. 1/24 MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 1/255 Encapsulation PPP, loopback not set, keepalive set (10 sec) LCP Open Listen: IPXCP Open: IPCP, CDPCP, ATCP Last input 00: 00: 00, output hang never Last clearing of "show interface" counters never Input queue: 0/75/0 (size/max/drops); Total output drops: 0 Queueing strategy: weighted fair Output queue: 0/1000/64/0 (size/max total/threshold/drops) Conversations 0/1/256 (active/max total) Reserved Conversations 0/0 (allocated/max allocated) 5 minute input rate 0 bits/sec, 2 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 10309 packets input, 155999 bytes, 0 no buffer Received 0 broadcasts, 0 runts, 0 giants, 0 throttles 19 input errors, 17 CRC, 0 frame, 0 overrun, 0 ignored, 19 abort 10374 packets output, 155410 bytes, 0 underruns 0 output errors, 0 collisions, 904 interface resets 0 output buffer failures, 0 output buffers swapped out 1312 carrier transitions Copyright © 2002, World System. 12

Frame Relay Notion Frame-Relay는 WAN Protocol로 OSI 7 Layer중에서 2 Layer에 해당하며, Frame-Relay는 라우팅을 하지 못한다. Frame-Relay를 이용하기 위해서는 반드시 Frame-Relay Switch와 Router가 상호 연결하 여 구성할 수 있다. Routing 부분은 Router가 담당을 하고 Layer 2 부분에 스위칭 부분은 Frame-Relay 이 스위치 역할을 한다. Copyright © 2002, World System. 13

Frame Relay Notion Frame-Relay의 대표적인 특징은 High Throughput과 Low Delay에 있으며, 최대 45 Mbps까지의 속도를 지원 할 수 있으며, Frame-Relay에서 도착지까지 찾아가는 데 필요한 것은 DLCI 값이다. Cisco Router Frame Relay Switch Frame Relay Clouds Cisco Router Copyright © 2002, World System. 14

Frame Relay Notion Frame-Relay는 Connectionless와 Connection Oriented방식을 지원하지마 전용회선과 유사한 Connection Oriented를 지원하는 PVC (Permanent Virtual Circuit)방식을 사용한다. DLCI 111 DLCI 80 DLCI 120 Seoul Kwang. Ju Frame-Relay Clouds DLCI 140 Pusan Copyright © 2002, World System. 15

Frame-Relay DLCI (Data Link Connection Identifier) 값은 Frame-Relay 표준에서 976개로 제한되어 있으며, 물리적인 인터 페이스에서 논리적인 DLCI 값을 967개를 만들 수가 있다는 것이다. 포트당 976개의 DLCI 구성 및 PVC구성 Copyright © 2002, World System. 16

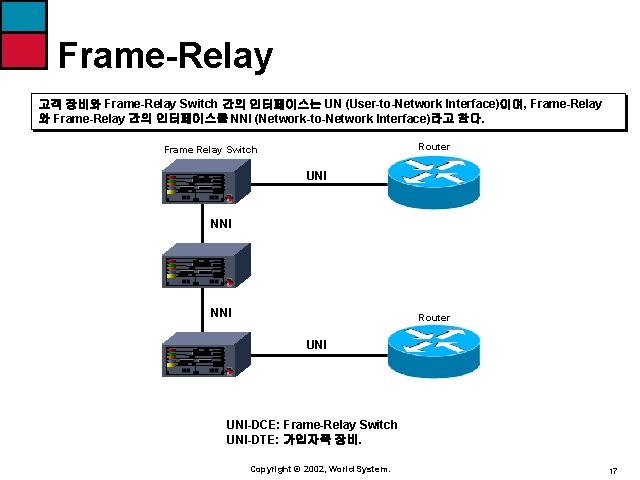

Frame-Relay 고객 장비와 Frame-Relay Switch 간의 인터페이스는 UN (User-to-Network Interface)이며, Frame-Relay 와 Frame-Relay 간의 인터페이스를 NNI (Network-to-Network Interface)라고 한다. Router Frame Relay Switch UNI NNI Router UNI-DCE: Frame-Relay Switch UNI-DTE: 가입자쪽 장비. Copyright © 2002, World System. 17

Frame-Relay LMI (Link Management Interface) PVC의 추가 삭제에 대한 정보를 제공하며, LMI는 주기적으로 각 네트워 크의 연결부위를 “Keep alive” Polling을 한다. Frame-Relay Network에서 Link Management Protocol은 다음과 같이 세가지가 있다. * Cisco * Ansi * Q 33 a Frame-Relay Switch LMI: Annex A 타 Frame-Relay Switch NNI-DTE or NNI-DCE Copyright © 2002, World System. 18

Encapsulation Configuration Interface 상에서 캡슐화를 설정하는 것은 매우 간단 하며, Frame-Relay를 Encapsulation를 설정할 때, 시리 얼 인터페이스에 대한 캡슐화를 지정해야 한다. 캡슐화 형식은 오직 Cisco와 IETF (Internet Engineering Task Force) 오직 두 가지만 존재한다. PPP 설정 Router(config)#int s 0 Router(config-if)#encapsulation ppp Router(config-if)#^Z Router# Frame-Relay 설정 Router(config)#int s 0 Router(config-if)#encapsulation Frame-relay ietf Use RFC 1490 encapsulation <cr> Copyright © 2002, World System. 19

DCLI and LMI PVC를 식별하기 위해 사용되는 DLCI 번호는 일반적으로 서비스 공급자가 부여하며, LMI는 라우터와 Frame. Relay 스위치간의 상태를 관리하고 유지하는 책임을 진다. DLCI 설정방법 Router(config)#int s 0 Router(config-fi)#frame-relay interface-dlci ? <16 – 1007> define a DLCI as part of the current subinterface Router(config-if)#frame-relay interface-deli 16 LMI 설정방법 Router(config)#int s 0 Router(config-fi)#frame-relay lmi-type ? Cisco ansi q 933 a Router(config-if)#frame-relay interface-deli 16 Copyright © 2002, World System. 20

Subinterface Serial Interface상에 여러 개의 가상 회선을 만들 수 있고 각각을 분리된 Interface처럼 다룰 수 있는 기법을 Subinterface라고 한다. Subinterface의 형식에는 Point-to-Point와 Multipoint가 있다. 완전 Mesh 부분 Mesh Copyright © 2002, World System. 21

Point-to-Point to point 부분은 라우터를 하나의 PVC을 사용해서 다른 라우터에게 연결할 때 사용하는 것이다. 즉, 물리적으로 중개 장치를 통과하지 않고 한 지점에서 다른 지점으로 두 장비간의 통신을 의미한다. Frame-Relay Mesh Router(config)#int s 0 Router(config-if)#encap frame Router(config-if)#interface serial 0. ? <0 -4294967295> Serial interface number Router(config-if)#interface serial 0. 10 ? multipoint Treat as a multipoint link point-to-point Treat as a point-to-point link Router(config-if)#interface serial 0. 10 point-to-point Router(config-subif)# Copyright © 2002, World System. 22

Multipoint는 가상 회선의 여러 개의 서브 인터페이스를 연결된 형태를 의미하며, 가상 회선의 스타형 중심에 있을 때 사용한다. Router(config)#int s 0 Router(config-if)#encap frame Router(config-if)#interface serial 0. 10 ? multipoint Treat as a multipoint link point-to-point Treat as a point-to-point link Router(config-if)#interface serial 0. 10 multipoint Router(config-subif)# 완전 Mesh Copyright © 2002, World System. 23

Frame Relay Mapping 프레임 릴레이 장비와 가입자 장비 간의 서로 통신을 하려면, 가입자 장비에 DLCI를 매핑해 주어야 한다. DLCI를 매핑하기 위해서 “frame-relay map”와 “inverse-arp” 두 가지 방식을 사용하여 설정할 수가 있다. Frame-Relay Mesh Router. B(config)#interface serial 1 Router. B(config-if)#encapsulation frame-relay Router. B(config)#interface serial 1. 1 point-to-point Router. B(config-subif)#no inverse-arp Router. B(config-subif)#ip address 162. 20. 2 255. 0 Router. B(config-subif)#frame-relay interface-dlci 120 Router. A(config)#interface serial 0 Router. A(config-if)#encapsulation frame-relay Router. A(config-if)#interface serial 0. 1 point-to-point Router. A(config-if)#no inverse-arp Router. A(config-if)#ip address 162. 20. 1 255. 0 Router. A(config-if)#frame-relay interface –dlci 110 Copyright © 2002, World System. 24

Frame Relay Mapping DLCI 130 S 1. 1 DLCI 100 S 0. 1 DLCI 140 S 0. 2 Frame-Relay Mesh DLCI 120 S 1. 1 Route(config)#interface serial 0 Router(config-if)#encapsulation frame-relay Router(config-if)#interface serial 0. 1 multipoint Router(config-subif)#ip address 162. 20. 1 255. 0 Router(config-subif)#frame-relay map ip 162. 20. 2 130 broadcast Router(config-subif)#interface serail 0. 2 multipoint Router(config-subif)#ip address 162. 20. 40. 1 255. 0 Router(config-subif)#frame-relay map ip 162. 20. 40. 2 120 broadcast Router(config-subif)#^Z Router# Copyright © 2002, World System. 25

Frame-Relay Monitoring Frame-relay 캡슐화를 설정하고 실행했다면 인터페이스와 PVC의 상태를 확인하는 방법은 다음과 같다. Router#show frame-relay ? ip show frame relay IP statistics lmi show frame relay lmi statistics map Frame-Relay map table pvc show frame relay pvc statistics route show frame relay route traffic Frame-Relay protocol statistics Copyright © 2002, World System. 26

Show Frame-Relay Lmi show frame-relay lmi 커맨드는 라우터와 프레임 릴레이 스위치 간의 LMI 트래픽에 대한 정보를 보여준다. Router#show frame-relay lmi LMI Statistics for interface Serial 0 (Frame Relay DTE) LMI TYPE = Cisco Invalid Unnumbered info 0 Invalid Prot Disc 0 Invalid dummy Call Ref 0 Invalid Msg Type 0 Invalid Status Message 0 Invalid Lock Shift 0 Invalid Information ID 0 Invalid Report IE Len 0 Invalid Report Request 0 Invalid Keep IE Len 0 Num Status Enq. Sent 62269 Num Status msgs Rcvd 62269 Num Update Status Rcvd 0 Num Status Timeouts 0 Router# Copyright © 2002, World System. 27

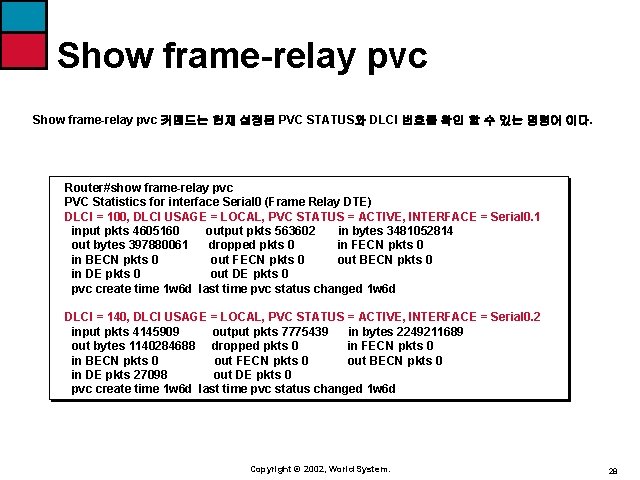

Show frame-relay pvc 커맨드는 현재 설정된 PVC STATUS와 DLCI 번호를 확인 할 수 있는 명령어 이다. Router#show frame-relay pvc PVC Statistics for interface Serial 0 (Frame Relay DTE) DLCI = 100, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial 0. 1 input pkts 4605160 output pkts 563602 in bytes 3481052814 out bytes 397880061 dropped pkts 0 in FECN pkts 0 in BECN pkts 0 out FECN pkts 0 out BECN pkts 0 in DE pkts 0 out DE pkts 0 pvc create time 1 w 6 d last time pvc status changed 1 w 6 d DLCI = 140, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial 0. 2 input pkts 4145909 output pkts 7775439 in bytes 2249211689 out bytes 1140284688 dropped pkts 0 in FECN pkts 0 in BECN pkts 0 out FECN pkts 0 out BECN pkts 0 in DE pkts 27098 out DE pkts 0 pvc create time 1 w 6 d last time pvc status changed 1 w 6 d Copyright © 2002, World System. 28

Show Frame-Relay Map Show frame-relay map 명령어는 현재 라우터와 프레임 릴레이 스위치 간의 IP 어드레스가 어떻게 매핑되어 있는지 볼수 있으며, IP 어드레스와 매핑되어 있는 DLCI 번호도 확인 할 수가 있다. Router# show frame-relay map Serial 0. 1 (up): ip 162. 20. 1 dlci 100(0 x 2 BC, 0 x. ACC 0), static, broadcast, CISCO, status defined, active Serial 0. 2 (up): ip 162. 20. 40. 1 dlci 140(0 x 2 BE, 0 x. ACE 0), static, broadcast, CISCO, status defined, active Copyright © 2002, World System. 29

Show interface 명령은 회선과 프로토콜, DLCI, LIM에대한 정보를 보여줌. Router#show interface Serial 0 is up, line protocol is up Hardware is HD 64570 MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 10/255 Encapsulation FRAME-RELAY, loopback not set, keepalive set (10 sec) LMI enq sent 62413, LMI stat recvd 62413, LMI upd recvd 0, DTE LMI up LMI enq recvd 0, LMI stat sent 0, LMI upd sent 0 LMI DLCI 1023 LMI type is Cisco frame relay DTE [생 략] Copyright © 2002, World System. 30

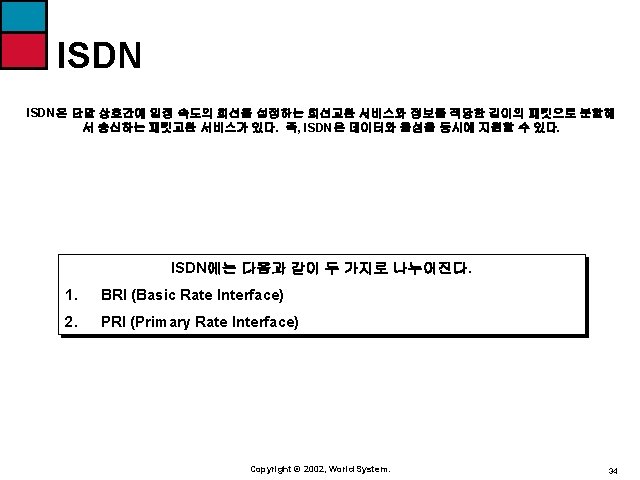

ISDN (Integrated Services Digital Network) Copyright © 2002, World System. 31

ISDN Switch 유형 스위치의 다양한 종류에 따라 라우터를 설정하는 명령은 isdn switch-type을 사용할 때 Keyword를 사용할 수 가 있다. Keyword 스위치 유형 AT&T basic rate switch Basic-5 ess Nortel DMS-100 basic rate switch National ISDN-1 switch Basic-dms 100 Basic-nil AT&T 4 ESS (ISDN PRI only) Primary-4 ess AT&T 5 ESS (ISDN PRI only) Primary-5 ess Nortel DMS-100 (ISDN PRI only Primary-dms 100 Copyright © 2002, World System. 33

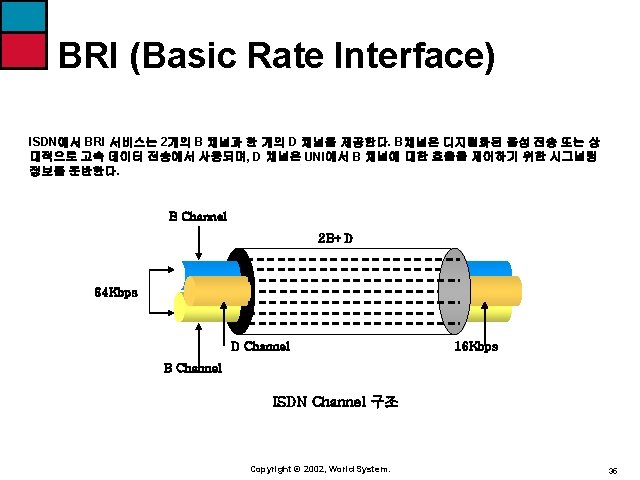

PRI (Primary Rate Interface) 북미와 일본에서 ISDN PRI 서비스는 23개의 64 Kbps B 채널과 한 개의 64 Kbps D 채널을 제공하며 총 전송률은 1. 544 Mbps에 이른다. B Channel 23(30) B+D PCM음성채널 D Channel 64 Kbps B Channel Copyright © 2002, World System. 36

ISDN Configuration Cisco Router로 ISDN을 사용하려면 NT 1 (U Reference Point)이 내장된 라우터 또는 TA라고 하는 ISDN 모뎀 을 구입해야 한다. ISDN BRI 인터페이스에 대해서 isdn spid 1과 isdn spid 2 명령어를 이용한다. Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#isdn switch-type basic-nil Router(config)#int bri 0 Router(config-if)#encap PPP Router(config-if)#isdn spid 1 086516641100 5709305 Router(config-if)#isdn spid 2 086516641100 5709303 Copyright © 2002, World System. 37
