Wall Ceiling Panel No 01 02 03 04

최고의 기술 & 품질만족 Wall & Ceiling Panel 사양 No. 01 02 03 04 ITEM Wall Panel Ceiling Panel Return Chamber T-bar SPEC. Material 우레탄 난연 50 t Width 1000 mm Height 2. 6 m Color 아이보리 수량 Dwg. Spec. Material 우레탄 난연 50 t Width 1000 mm Length 3020 mm Color 아이보리 수량 Dwg. Spec. Material 우레탄 난연 50 t Width 1000 mm Height 2. 6 m Color 아이보리 수량 Dwg. Spec. Size 60(w) x 90(d) Material AL-Mold Hanger 앙카볼트 + 전산볼트 + Turn buckle + Ring 비 고 에스티크린룸

최고의 기술 & 품질만족 C/R 전기 사양 No. 01 02 03 04 05 06 ITEM 전등 Cable Tray 제어반 (전등/BFU/A. Shower/C. Locker) 콘센트 Flexible SPEC. 비 고 Type 고조도삼각등 White Color Lamp 32 Wx 2구 White Color 규격 1250(w) x 310(d) x 60(h) 전원 220 V * 단상 * 60 Hz * 3 kw 수량 39 set HIV 2. 5 SQ 전등용 HIV 2. 5 SQ B. F. U용 F-CV 6. 0 SQ Air Shower용 F-GV 6. 0 SQ 접지용 Type Cover Type 규격 100(w) x 50(h) Material Steel Color Gray 규격 800(w) x 150(d) x 1000(h) Material Steel 수량 1 set Type 220 Vx 2구 수량 User 지정 규격 난연 16 C Maker : 가온전선 위치 : 전실(탈의실) 전열 1차전원 Cable 인 입 : 건축Scope 에스티크린룸

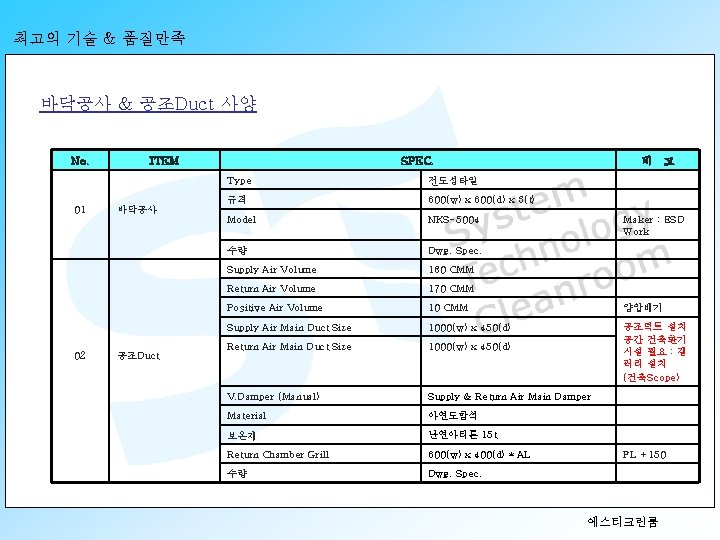

최고의 기술 & 품질만족 바닥공사 & 공조Duct 사양 No. 01 02 ITEM 바닥공사 공조Duct SPEC. 비 고 Type 전도성타일 규격 600(w) x 600(d) x 3(t) Model NKS-5004 수량 Dwg. Spec. Supply Air Volume 180 CMM Return Air Volume 170 CMM Positive Air Volume 10 CMM 양압배기 Supply Air Main Duct Size 1000(w) x 450(d) Return Air Main Duct Size 1000(w) x 450(d) 공조덕트 설치 공간 건축환기 시설 필요 : 갤 러리 설치 (건축Scope) V. Damper (Manual) Supply & Return Air Main Damper Material 아연도함석 보온재 난연아티론 15 t Return Chamber Grill 600(w) x 400(d) * AL 수량 Dwg. Spec. Maker : ESD Work FL +150 에스티크린룸
