WAE Es un conjunto de extensión de UML propuesto por JIM CONALLEN que esta formado por valores etiquetados, estereotipos y restricciones. La extensión de UML proporciona la habilidad de asignar iconos diferentes a las clases estereotipadas. El problema de una página Web es que tiene diferentes scripts y variables que se ejecutan en el servidor o del lado del cliente.

WAE Para estos conformaremos dos métodos el del servidor y el del cliente y de esta forma separa las funciones que corren en el servidor y en el cliente Estereotipos de la metodología WAE

Descripción de los estereotipos WAE

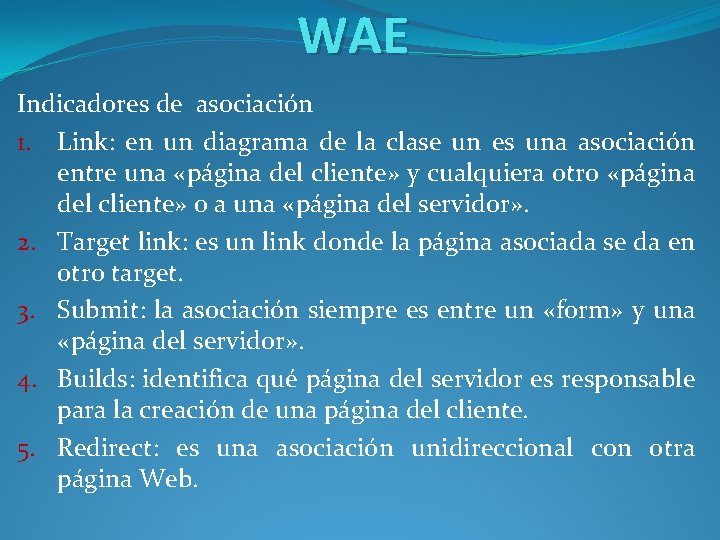

WAE Indicadores de asociación 1. Link: en un diagrama de la clase un es una asociación entre una «página del cliente» y cualquiera otro «página del cliente» o a una «página del servidor» . 2. Target link: es un link donde la página asociada se da en otro target. 3. Submit: la asociación siempre es entre un «form» y una «página del servidor» . 4. Builds: identifica qué página del servidor es responsable para la creación de una página del cliente. 5. Redirect: es una asociación unidireccional con otra página Web.

WAE Modelado: ü ü Paginas Servidor Scripting Cliente Scripting Estereotipos de Páginas

WAE

WAE

WAE Componentes: ü Forms (Formularios)

WAE Componentes: ü Framesets

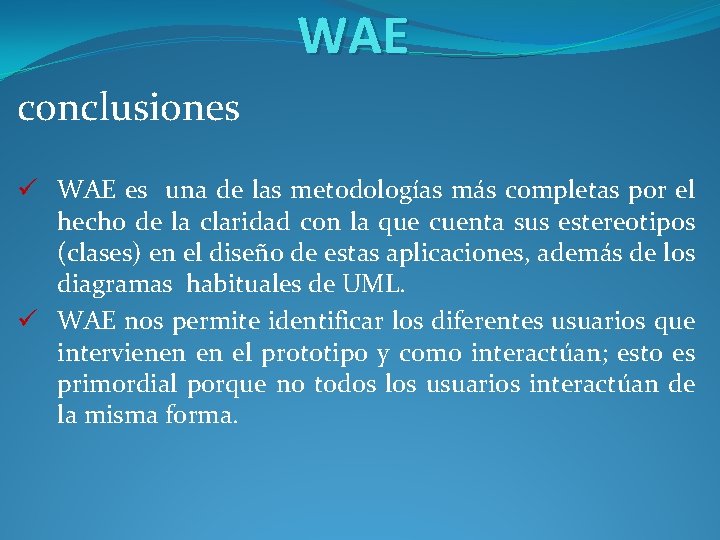

WAE conclusiones ü WAE es una de las metodologías más completas por el hecho de la claridad con la que cuenta sus estereotipos (clases) en el diseño de estas aplicaciones, además de los diagramas habituales de UML. ü WAE nos permite identificar los diferentes usuarios que intervienen en el prototipo y como interactúan; esto es primordial porque no todos los usuarios interactúan de la misma forma.
