Waar gaan we het over hebben Inleiding rol
![](https://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-1.jpg)
![Waar gaan we het over hebben Inleiding rol Valstar-Simonis Bepalen energie behoefte Gebouw installaties Waar gaan we het over hebben Inleiding rol Valstar-Simonis Bepalen energie behoefte Gebouw installaties](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-2.jpg)
Waar gaan we het over hebben Inleiding rol Valstar-Simonis Bepalen energie behoefte Gebouw installaties theorie en praktijk Belang van optimalisatie en monitoring Inleiding 2
![Rabo bank Croeselaan 18 Utrecht Inleiding 3 Rabo bank Croeselaan 18 Utrecht Inleiding 3](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-3.jpg)
Rabo bank Croeselaan 18 Utrecht Inleiding 3
![Gebouw eigenschappen en uitgangspunten Torens Inleiding 4 Gebouw eigenschappen en uitgangspunten Torens Inleiding 4](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-4.jpg)
Gebouw eigenschappen en uitgangspunten Torens Inleiding 4
![Inleiding 5 Inleiding 5](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-5.jpg)
Inleiding 5
![Inleiding 6 Inleiding 6](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-6.jpg)
Inleiding 6
![In 2005 is samen met IF de basis gelegd voor het WKO systeem. Energie In 2005 is samen met IF de basis gelegd voor het WKO systeem. Energie](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-7.jpg)
In 2005 is samen met IF de basis gelegd voor het WKO systeem. Energie behoefte 7
![Parameters • Bouwfysische gebouwgegevens (gebouwschil, raamtype en – grootte e. d. , zonwering) • Parameters • Bouwfysische gebouwgegevens (gebouwschil, raamtype en – grootte e. d. , zonwering) •](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-8.jpg)

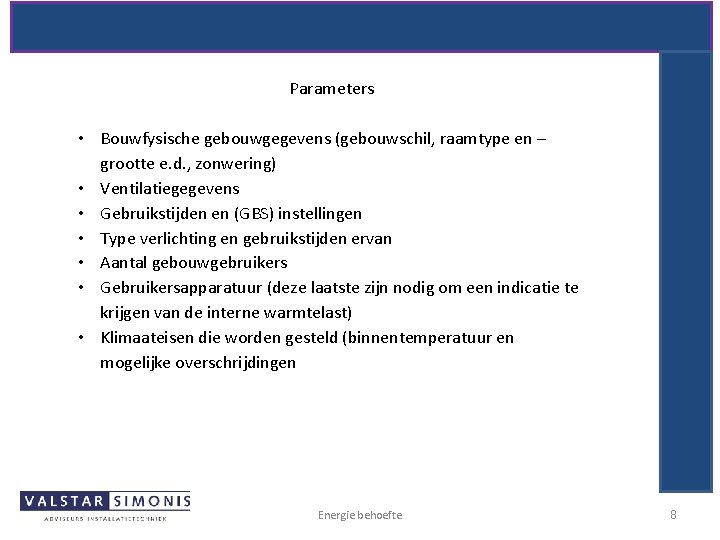

Parameters • Bouwfysische gebouwgegevens (gebouwschil, raamtype en – grootte e. d. , zonwering) • Ventilatiegegevens • Gebruikstijden en (GBS) instellingen • Type verlichting en gebruikstijden ervan • Aantal gebouwgebruikers • Gebruikersapparatuur (deze laatste zijn nodig om een indicatie te krijgen van de interne warmtelast) • Klimaateisen die worden gesteld (binnentemperatuur en mogelijke overschrijdingen Energie behoefte 8
![Reken modellen 2005 Energie behoefte 9 Reken modellen 2005 Energie behoefte 9](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-9.jpg)
Reken modellen 2005 Energie behoefte 9
![Reken modellen 2010 Energie behoefte 10 Reken modellen 2010 Energie behoefte 10](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-10.jpg)
Reken modellen 2010 Energie behoefte 10
![Reken modellen 2005 Energie behoefte 11 Reken modellen 2005 Energie behoefte 11](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-11.jpg)
Reken modellen 2005 Energie behoefte 11
![Reken modellen heden Energie behoefte 12 Reken modellen heden Energie behoefte 12](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-12.jpg)
Reken modellen heden Energie behoefte 12
![Op basis van de resultaten zijn verschillende modellen doorgerekend en is het systeem bepaald Op basis van de resultaten zijn verschillende modellen doorgerekend en is het systeem bepaald](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-13.jpg)
Op basis van de resultaten zijn verschillende modellen doorgerekend en is het systeem bepaald op basis van jaar belasting kromme koude en warmte. 350 m 3/h WKO systeem delta T bron zijdig van 6 graden delta T van 6 graden gebouw zijdig (11 -16 °C) koude levering warmte pompen 4, 6 MW 1 reserveplaats voor opstellen warmte pomp warmte levering door maximaal inzet van 2, 5 warmtepompen (begrensd door bron) 3, 6 MW • aanvullende warmte levering door stadsverwarming. • Droge koelers voor affakkelen van warmte in zomer en koude laden in de winter. • • • Gebouw installaties theorie en praktijk 13
![Theorie Aannames op basis van kengetallen en uitgangspunten met betrekking tot; • • • Theorie Aannames op basis van kengetallen en uitgangspunten met betrekking tot; • • •](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-14.jpg)
Theorie Aannames op basis van kengetallen en uitgangspunten met betrekking tot; • • • interne warmtelasten gebruikerstijden bezetting in gebruik name van torens Aansluiten spiegelgebouw op WKO systeem Gebouw installaties theorie en praktijk 14
![Afwijkingen theorie • gebruik aanwezigheidsmelding naregelingen torens onjuist ( resultaat verhoogd setpoint zomer en Afwijkingen theorie • gebruik aanwezigheidsmelding naregelingen torens onjuist ( resultaat verhoogd setpoint zomer en](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-15.jpg)
Afwijkingen theorie • gebruik aanwezigheidsmelding naregelingen torens onjuist ( resultaat verhoogd setpoint zomer en verlaagd setpoint winter). • toename van bezettingsgraad op dinsdagen en donderdagen i. v. m. reorganisaties. • afwijkende gebruikers tijden t. o. v. ontwerp i. p. v 6 dagen 5 dagen • het later in gebruik nemen van het spiegel gebouw waardoor bronnen niet optimaal functioneerde. • Verwachte delta van 6 graden koude en warme bron is niet realiseerbaar gebleken. Gebouw installaties theorie en praktijk 15
![1. Waarom monitoring 2. Hoe en wat 3. Optimaliseren Belang van optimalisatie en monitoring 1. Waarom monitoring 2. Hoe en wat 3. Optimaliseren Belang van optimalisatie en monitoring](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-16.jpg)

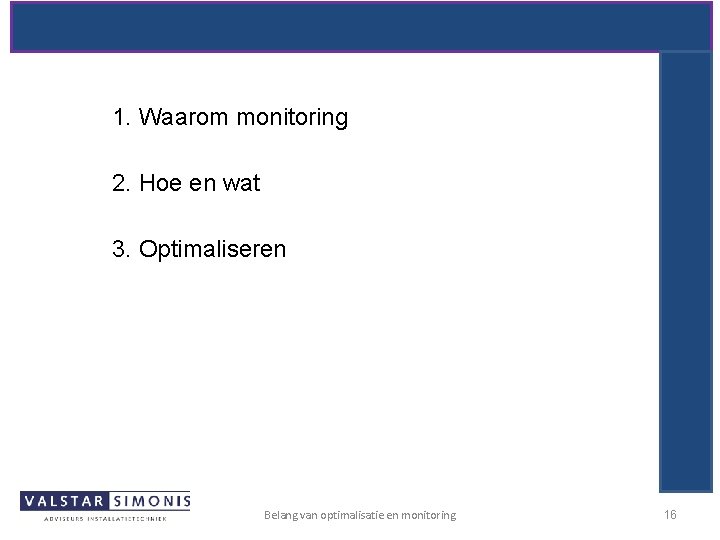

1. Waarom monitoring 2. Hoe en wat 3. Optimaliseren Belang van optimalisatie en monitoring 16
![Belang van optimalisatie en monitoring 17 Belang van optimalisatie en monitoring 17](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-17.jpg)
Belang van optimalisatie en monitoring 17
![Warmtepompen en koelmachines Belang van optimalisatie en monitoring 18 Warmtepompen en koelmachines Belang van optimalisatie en monitoring 18](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-18.jpg)
Warmtepompen en koelmachines Belang van optimalisatie en monitoring 18
![TSA bodem/ gebouw installaties Belang van optimalisatie en monitoring 19 TSA bodem/ gebouw installaties Belang van optimalisatie en monitoring 19](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-19.jpg)
TSA bodem/ gebouw installaties Belang van optimalisatie en monitoring 19
![Ondergronds systeem WKO Belang van optimalisatie en monitoring 20 Ondergronds systeem WKO Belang van optimalisatie en monitoring 20](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-20.jpg)
Ondergronds systeem WKO Belang van optimalisatie en monitoring 20
![Droge koelers Belang van optimalisatie en monitoring 21 Droge koelers Belang van optimalisatie en monitoring 21](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-21.jpg)
Droge koelers Belang van optimalisatie en monitoring 21
![Constateringen • niet goed functioneren inzet warmtepompen bij warmte vraag • bij een lage Constateringen • niet goed functioneren inzet warmtepompen bij warmte vraag • bij een lage](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-22.jpg)
Constateringen • niet goed functioneren inzet warmtepompen bij warmte vraag • bij een lage buiten temperatuur worden de droge koelers niet ingezet. Belang van optimalisatie en monitoring 22
![Nog uit te voeren testen • Functioneren van WKO systeem zomer situatie • Functioneren Nog uit te voeren testen • Functioneren van WKO systeem zomer situatie • Functioneren](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-23.jpg)
Nog uit te voeren testen • Functioneren van WKO systeem zomer situatie • Functioneren van WKO systeem gebouw zijdig Belang van optimalisatie en monitoring 23
![Stellingen voor aan de tafel 1. IS DE CAPACITEIT VAN UW WKO TOEREIKEND ZONDER Stellingen voor aan de tafel 1. IS DE CAPACITEIT VAN UW WKO TOEREIKEND ZONDER](http://slidetodoc.com/presentation_image/4622a14845b10d8043ac70d26e79e30c/image-24.jpg)
Stellingen voor aan de tafel 1. IS DE CAPACITEIT VAN UW WKO TOEREIKEND ZONDER INZET VAN CV KETEL OF STADSVERWARMING. 2. WAT LEVERT MONITORING EN OPTIMALISATIE VOOR IN BEDRIJFZIJNDE GEBOUWEN EN GEBOUW INSTALLATIES OP Belang van optimalisatie en monitoring 24
