Vznik obrazu v objektve fotoapartu Martin Gonda 3
Vznik obrazu v objektíve fotoaparátu Martin Gonda 3. D
Obsah prezentácie Objektív Vznik obrazu Vlastnosti svetla Rozklad bieleho svetla Farebné spektrum Elektromagnetické vlnenie Šírenie svetla prostredím Geometrická optika Popis a typy šošoviek Sústava šošoviek Možné nedostatky Záver prezentácie
Objektív v Základ každého fotoaparátu. v Umožňuje vytvoriť obraz predmetov pred ním. v Oko fotoaparátu. v Vplyv na kvalitu obrazu. Objektív (Prevzaté z http: //technet. idnes. cz) v Kvalitu ovplyvňuje aj snímací čip alebo film, taktiež aj následné vlastné spracovanie obrazu.
Vznik obrazu • Základnou podmienkou je prítomnosť svetla. • Svetlo vzniká v svetelných zdrojoch. • Zdroje delíme na: 1. primárne zdroje 2. sekundárne zdroje Vznik obrazu (prevzaté z www. wikipedia. sk) • Korpuskulárna teória – svetlo je prúd častíc. • Vlnová teória – svetlo je súhrn vĺn šíriacich sa priestorom. • Kvantová teória – Svetlo je súbor fotónov.
Vlastnosti svetla • Základné vlastnosti svetla sú svietivosť, farba, polarizácia. • Svietivosť: - udáva hustotu svetelného toku - kandela (cd). • Farba: - závisí od vlnovej dĺžky Frekvencia: 405 – 790 THz Vlnová dĺžka (prevzaté z http: //technet. idnes. cz) • Vlnová dĺžka: - meria sa v nanometroch (nm). • Svetlo: - súhrn svetelných vĺn rôznych vlnových dĺžok - sú v rozsahu 380 až 740 nm.
Rozklad bieleho svetla • Svetlo je elektromagnetické vlnenie vnímané aj očami. • Vlastnosti bieleho svetla: -spektrum podľa vlnovej dĺžky Refrakcia (prevzaté z www. wikipedia. sk) -rozloženie na spektrum disperziou -najviac sa láme fialová farba -rozklad na hranole = refrakcia -rozklad na mriežke = difrakcia Refrakcia na spektrum (prevzaté z www. wikipedia. sk)

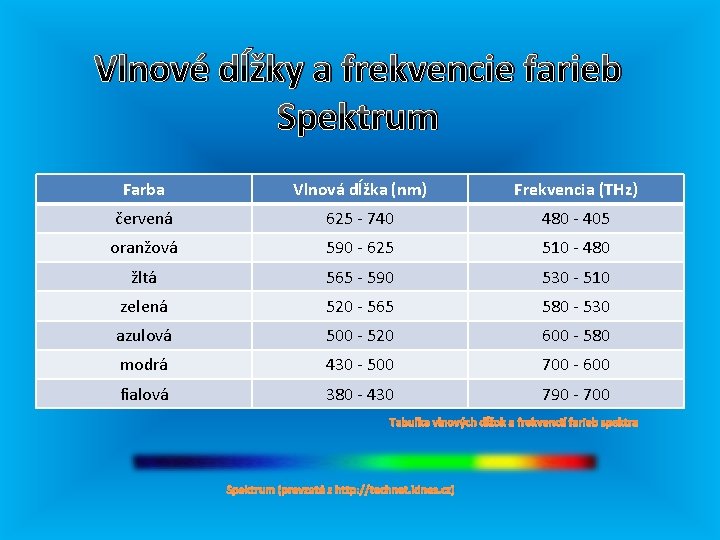

Vlnové dĺžky a frekvencie farieb Spektrum Farba Vlnová dĺžka (nm) Frekvencia (THz) červená 625 - 740 480 - 405 oranžová 590 - 625 510 - 480 žltá 565 - 590 530 - 510 zelená 520 - 565 580 - 530 azulová 500 - 520 600 - 580 modrá 430 - 500 700 - 600 fialová 380 - 430 790 - 700 Tabuľka vlnových dĺžok a frekvencií farieb spektra Spektrum (prevzaté z http: //technet. idnes. cz)

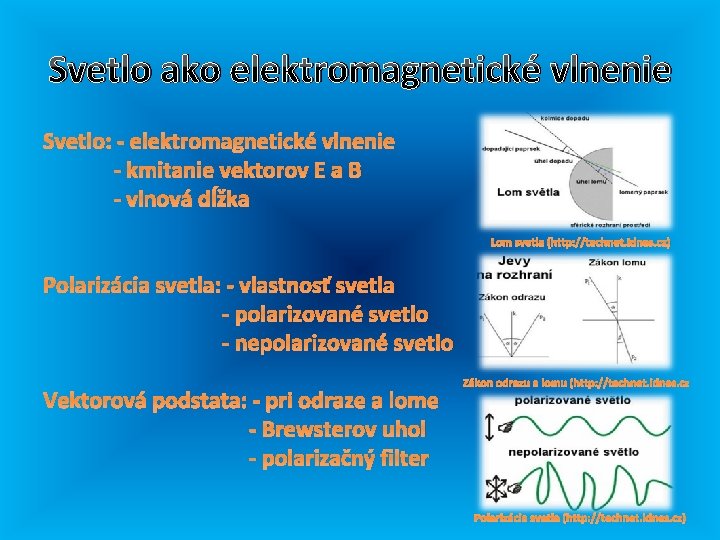

Svetlo ako elektromagnetické vlnenie Svetlo: - elektromagnetické vlnenie - kmitanie vektorov E a B - vlnová dĺžka Lom svetla (http: //technet. idnes. cz) Polarizácia svetla: - vlastnosť svetla - polarizované svetlo - nepolarizované svetlo Vektorová podstata: - pri odraze a lome - Brewsterov uhol - polarizačný filter Zákon odrazu a lomu (http: //technet. idnes. cz Polarizácia svetla (http: //technet. idnes. cz)

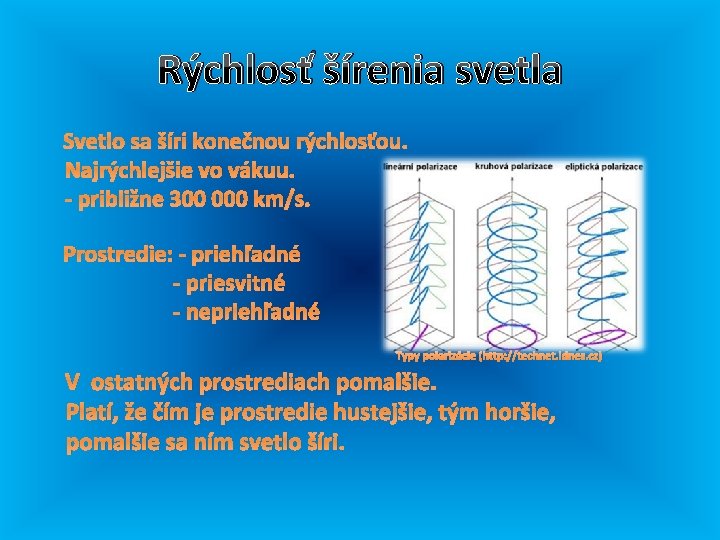

Rýchlosť šírenia svetla Svetlo sa šíri konečnou rýchlosťou. Najrýchlejšie vo vákuu. - približne 300 000 km/s. Prostredie: - priehľadné - priesvitné - nepriehľadné Typy polarizácie (http: //technet. idnes. cz) V ostatných prostrediach pomalšie. Platí, že čím je prostredie hustejšie, tým horšie, pomalšie sa ním svetlo šíri.
Geometrická optika • Šírenie svetla založené na Fermatovom princípe. Vyplývajú z neho tri zákony: • 1. priamočiare šírenie • 2. zákon lomu a odrazu (Snellov zákon). Snellov zákon (http: //technet. idnes. cz) • 3. nezávislosť chodu svetelných zväzkov
Tvorba obrazu šošovkami • Princíp je založený na zobrazovaní šošovkami. • Využíva sa tu jav zvaný lom (refrakcia). • Šošovka: - optická sústava - známa od staroveku - aj v ďalekohľadoch - zo skla, plastov, . . . Šošovky (http: //technet. idnes. cz) • Materiál šošovky je charakterizovaný absolútnym indexom lomu n > 1. • Absorpcia svetla vo vnútri šošovky je nízka a blíži sa nule.
Druhy šošoviek • Guľovité, niekedy s inou plochou. • Základné delenie: 1. Spojné (spojky) - dvoj vypuklá Rozptylky (www. wikipedia. sk) - plosko vypuklá - dutovypuklá 2. Rozptylné (rozptylky) - dvoj dutá - plosko dutá Rozptylka (http: //technet. idnes. cz) - vypuklo dutá Spojky (www. wikipedia. sk) Spojka (http: //technet. idnes. cz)
Špeciálne typy šošoviek 1. Valcová 2. Multifokálna 3. Fresnelova 4. Asférická 5. Toroidná Valcová a multifokálna šošovka (http: //technet. idnes. cz)
Šírenie svetelných paprskov • Princíp šírenia popisuje geometrická optika. • • • Sklo šošoviek povrch šošoviek Odraz svetla Homocentrický zväzok Skutočný a virtuálny obraz Paprsky (http: //technet. idnes. cz)

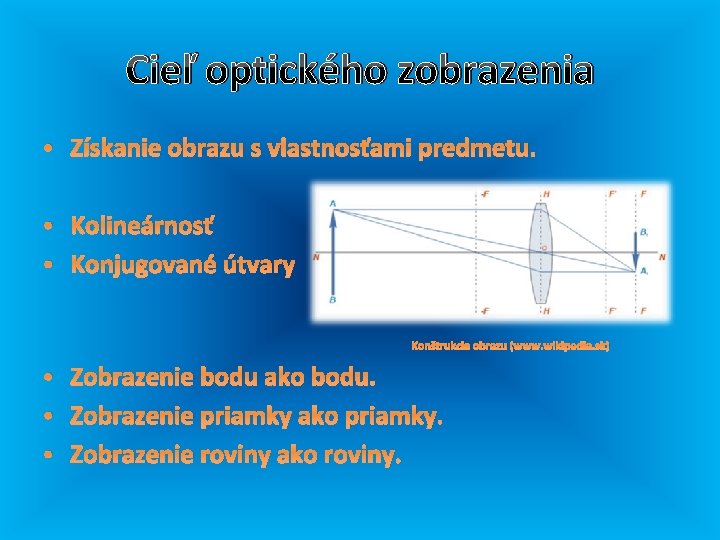

Cieľ optického zobrazenia • Získanie obrazu s vlastnosťami predmetu. • Kolineárnosť • Konjugované útvary Konštrukcia obrazu (www. wikipedia. sk) • Zobrazenie bodu ako bodu. • Zobrazenie priamky ako priamky. • Zobrazenie roviny ako roviny.
Zväčšenie, druhy zväčšenia • Pomer obrazu a predmetu. • Druhy: 1. Priečne (laterálne) a) priamy obraz b) prevrátený Podľa veľkosti jeho obrazu: a) zmenšený b) nezväčšený Zväčšenie/zmenšenie (http: //technet. idnes. cz) c) zväčšený 2. Uhlové (angulárne) 3. Osové (axiálne) Osové zväčšenie je definované ako pomer dvoch elementárnych úsečiek na hlavnej osi a niekedy sa nazýva zväčšením do hĺbky.
Sústava šošoviek = objektív • Lom, odraz, ale aj ohyb svetla. • Ohyb svetla (Difrakcia) • Delenie: 1. Fresnelov ohyb 2. Fraunhoferov ohyb Objektív (http: //technet. idnes. cz)
Možné nedostatky 1 • 1. Kruhová chyba • 2. Farebná chyba • 3. Astigmatizmus Chromatická aberácia (http: //technet. idnes. cz) Farebná chyba (www. wikipédia. sk) • 4. Koma Astigmatizmus (http: //technet. idnes. cz) Koma (http: //technet. idnes. cz)

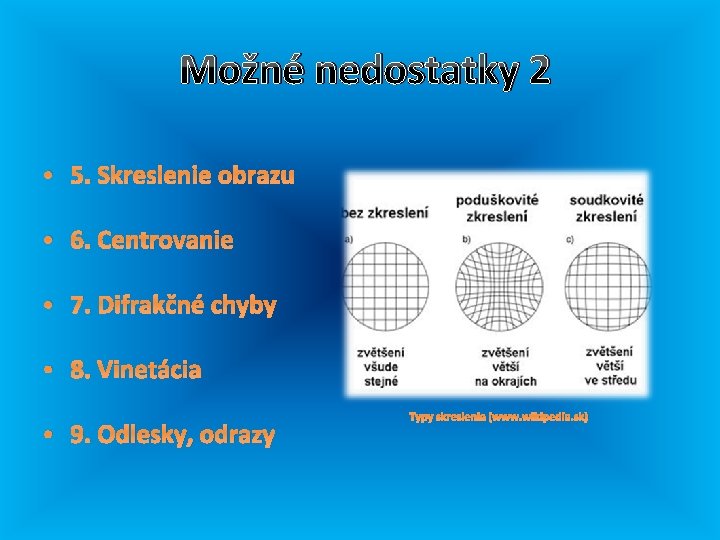

Možné nedostatky 2 • 5. Skreslenie obrazu • 6. Centrovanie • 7. Difrakčné chyby • 8. Vinetácia • 9. Odlesky, odrazy Typy skreslenia (www. wikipedia. sk)

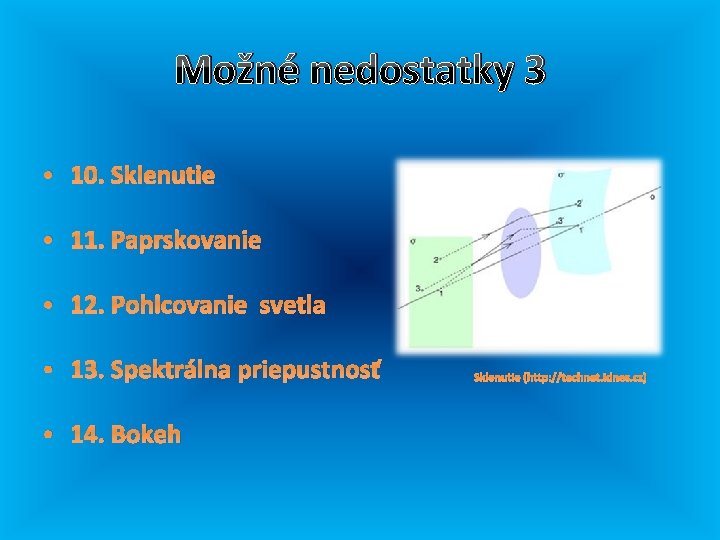

Možné nedostatky 3 • 10. Sklenutie • 11. Paprskovanie • 12. Pohlcovanie svetla • 13. Spektrálna priepustnosť • 14. Bokeh Sklenutie (http: //technet. idnes. cz)
Použité zdroje • www. wikipedia. sk/fyzika/svetlo • http: //technet. idnes. cz/objektivy • Fyzika okolo nás, preložené z: La physique dans la vie quotidiente, preložili: RNDr. Jaroslav Vachek, CSc. , a Jozef Kvita, 1. vydanie, Praha 1975, počet strán: 208, SPN. 45 – 19 – 17;
