Výzkumný ústavebních hmot, a. s. Hněvkovského, č. p. 30, or. 65, 617 00 BRNO zapsaná v OR u krajského soudu v Brně, oddíl B, vložka 3470 Vápno pro speciální účely měkce pálené Ing. Radovan Nečas Seminář "Galerie inovací" FOR ARCH 20. 9. 2012, Praha

Čím se vyznačuje vápno pro speciální účely? • • • Vysoká čistota - obsah volného Ca. O více než 95% Velká reaktivita - rychlost hašení, dosažená teplota Vysoká viskozita vápenné kaše Sedimentační objem přes 30% za 20 hodin Použití - pro výrobu porézních výplní tlakových lahví pro přepravu a skladováni acetylénu

Výroba - poloprovozní rotační pec VUSTAH Brno Vnitřní průměr pece: 500 mm Výkon pece: cca 100 kg vápna / h Délka pece: 13 000 mm Palivo: zemní plyn

Stanovení reaktivity vápna podle ČSN EN 459 -2 Teplota Tmax více než 75ºC za 1 minutu

Viskozita vápenné kaše Rotační viskozimetr Brookfield typ DV-E Viskozita vápenné kaše (11% sušiny): přes 3000 m. Pa. s cca 10 x vyšší než běžné stavební vápno

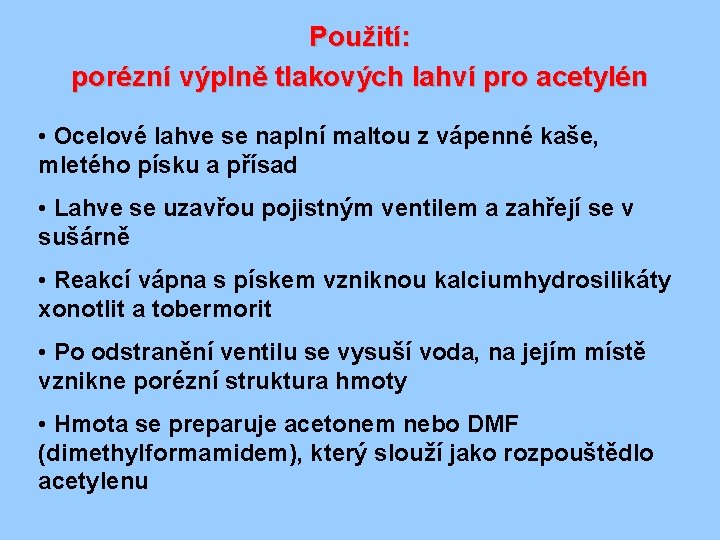

Použití: porézní výplně tlakových lahví pro acetylén • Ocelové lahve se naplní maltou z vápenné kaše, mletého písku a přísad • Lahve se uzavřou pojistným ventilem a zahřejí se v sušárně • Reakcí vápna s pískem vzniknou kalciumhydrosilikáty xonotlit a tobermorit • Po odstranění ventilu se vysuší voda, na jejím místě vznikne porézní struktura hmoty • Hmota se preparuje acetonem nebo DMF (dimethylformamidem), který slouží jako rozpouštědlo acetylenu

Lahve po autoklávování a vysušení Plnění lahví acetonem nebo DMF

Takhle vypadá výplň uvnitř tlakových lahví

Xonotlit a tobermorit - hlavní složky hmoty xonotlit C 6 S 6 H tobermorit C 5 S 6 H 5 vláknité krystaly destičkovité krystaly

Certifikát pro vápno TZÚS Brno 2010 Výrobek vznikl za podpory projektu IMPULS Ministerstva průmyslu a obchodu č. FI-IM 5/027

Výrobku bylo uděleno Čestné uznání v rámci soutěže o Cenu INOVACE ROKU 2011

Výzkumný ústavebních hmot, a. s. Hněvkovského, č. p. 30, or. 65, 617 00 BRNO zapsaná v OR u krajského soudu v Brně, oddíl B, vložka 3470 Lehčená interiérová deska Cemvin Light Ing. Michal Frank Seminář "Galerie inovací" FOR ARCH 20. 9. 2012, Praha

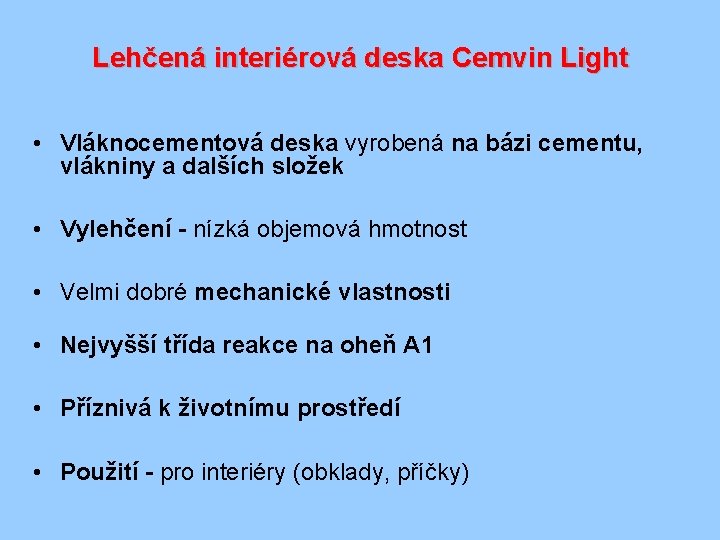

Lehčená interiérová deska Cemvin Light • Vláknocementová deska vyrobená na bázi cementu, vlákniny a dalších složek • Vylehčení - nízká objemová hmotnost • Velmi dobré mechanické vlastnosti • Nejvyšší třída reakce na oheň A 1 • Příznivá k životnímu prostředí • Použití - pro interiéry (obklady, příčky)

V čem spočívá inovační řešení lehčené interiérové desky? • Vláknocementová deska je vyrobená s použitím druhotných surovin - využití odpadní frakce z výroby expandovaného perlitu • Tím je dosaženo vylehčení - objemová hmotnost pod 1000 kg/m 3 • Oproti podobným výrobkům nízký obsah cementu pod 50% - příznivá k životnímu prostředí (emise CO 2 při výrobě cementu)

Vzhled lehčené interiérové desky

Fyzikálně-mechanické vlastnosti lehčené interiérové desky Fyzikálně-mechanické vlastnosti Pevnost v tahu za ohybu - suché Pevnost v tahu za ohybu - mokré Objemová hmotnost Tepelná vodivost Třída reakce na oheň (ČSN EN 13501 -1) Hodnota 13 MPa 7 MPa <1000 kg/m 3 0, 20 W/m. K A 1

Původnost a originalita tohoto řešení je chráněna "Užitným vzorem č. 20750 Lehčená interiérová deska" Výrobek vznikl za podpory projektu Ministerstva průmyslu a obchodu ČR č. FI-IM 4/068 Výrobku bylo uděleno uznání za účast v soutěži o Cenu INOVACE ROKU 2011

Děkujeme za pozornost.
