Vzdělávací materiál zpracovaný v rámci projektů EU peníze školám (Operačního programu Vzdělávání pro konkurenceschopnost) Jméno autora: Škola: Datum vytvoření (období): Ročník: Tematická oblast: Téma: Metodický list (anotace): Tomáš Utíkal ZŠ Náklo březen 2013 osmý Elektrické a elektromagnetické jevy v 8. a 9. ročníku ZŠ Měříme elektrický proud V úvodu materiálu je stanovena fyzikální veličina, její značka, základní jednotka, značka základní jednotky. Následují další jednotky a převody mezi nimi. Dále tabulka pro orientaci, jak velké proudy řádově prochází jednotlivými spotřebiči a přístroje k měření proudu. Na závěr je pro žáky připraven pracovní list na procvičení převodů mezi jednotkami, který je současně i testem.

MĚŘÍME ELEKTRICKÝ PROUD

• fyzikální veličina: • značka veličiny: • základní jednotka: • značka jednotky: • píšeme: ELEKTRICKÝ PROUD I ampér A I=1 A

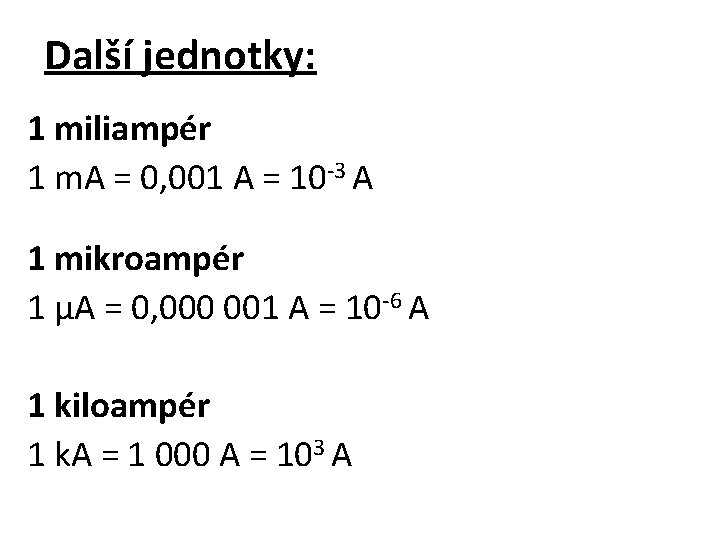

Další jednotky: 1 miliampér 1 m. A = 0, 001 A = 10 -3 A 1 mikroampér 1 µA = 0, 000 001 A = 10 -6 A 1 kiloampér 1 k. A = 1 000 A = 103 A

Pro představu: • • žárovka 60 W: radiopřijímač: televize: kalkulačka: ruční mixér: žehlička: trolej tramvaje: elektrická svářečka: I = 0, 3 A I = 200 m. A I=1 A I = 100 µA I = 0, 7 A I=5 A I = 250 A I = 1 k. A

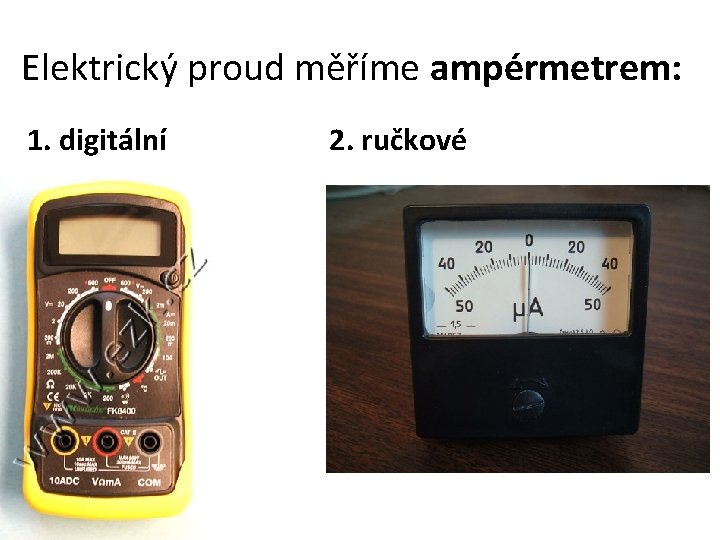

Elektrický proud měříme ampérmetrem: 1. digitální 2. ručkové

• nejvíce se používají digitální ampérmetry, které měří i další veličiny – multimetry • schematická značka ampérmetru:

Procvič oblíbené převody: • • žárovka 60 W: I = 0, 3 A = radiopřijímač: I = 200 m. A = televize: I=1 A= kalkulačka: I = 100 µA = ruční mixér: I = 0, 7 A = žehlička: I=5 A= trolej tramvaje: I = 250 A = elektrická svářečka: I = 1 k. A = m. A = A= m. A = A= µA k. A µA µA µA m. A
